IWH160 - Wasserkocher N'oveen - Kostenlose Bedienungsanleitung

Produkttyp	Elektrischer Warmwasserbereiter
Modell	IWH160
Marke	N'oveen
Fassungsvermögen	160 Liter
Abmessungen (H x B x T)	Ca. 1200 x 450 x 450 mm
Gewicht (leer)	Ca. 45 kg
Stromversorgung	220-240V ~ 50/60 Hz
Leistungsaufnahme	2000 W (max)
Energieeffizienzklasse	C (geschätzt)
Hauptfunktionen	Wassererwärmung, Temperatureinstellung, Thermostatsteuerung, Sicherheitsabschaltung
Steuerungstyp	Mechanischer Thermostatdrehknopf
Material	Stahltank mit Emaillierung
Isolierung	Polyurethanschaum
Bereitschaftswärmeverlust	Ca. 1,5 kWh/24h
Sicherheitsmerkmale	Überhitzungsschutz, Druckentlastungsventil, Frostschutzfunktion (über 0°C)
Installation	Wandmontage oder Standaufstellung (vertikal)
Wartung	Jährliche Entkalkung, Überprüfung der Anodenstange, Druckventiltest
Ersatzteile verfügbar	Thermostat, Heizelement, Anodenstange, Druckventil, Dichtungen
Reparierbarkeitsindex	7,5 / 10 (basierend auf Benutzerbewertungen)
Mitgeliefertes Zubehör	Druckentlastungsventil, Montagehalterung, Bedienungsanleitung
Zertifizierung	CE, RoHS
Garantie	2 Jahre (Einzelheiten siehe Handbuch)

Häufig gestellte Fragen - IWH160 N'oveen

Wie groß ist das Fassungsvermögen des N'oveen IWH160 Warmwasserbereiters?

Der N'oveen IWH160 hat ein Fassungsvermögen von 160 Litern, geeignet für Haushalte mit 3-4 Personen.

Wie stelle ich die Wassertemperatur ein?

Drehen Sie den Thermostatdrehknopf an der Vorderseite des Geräts. Die empfohlene Temperatur liegt zwischen 50 °C und 60 °C, um Verbrühungen und Energieverschwendung zu vermeiden.

Warum macht mein Warmwasserbereiter Geräusche?

Geräusche können durch Ablagerungen oder Ausdehnung/Kontraktion während des Heizens verursacht werden. Führen Sie eine jährliche Entkalkung durch, um die Geräusche zu reduzieren.

Wie oft sollte ich den Warmwasserbereiter warten?

Wir empfehlen eine jährliche Wartung, einschließlich der Überprüfung der Anodenstange, des Spülens des Tanks und des Testens des Druckentlastungsventils.

Kann ich den IWH160 selbst installieren?

Die Installation sollte von einem qualifizierten Fachmann durchgeführt werden, um korrekte elektrische und sanitäre Anschlüsse und die Einhaltung der örtlichen Vorschriften zu gewährleisten.

Welche Sicherheitsmerkmale hat der IWH160?

Er verfügt über Überhitzungsschutz, ein Druckentlastungsventil und eine Frostschutzfunktion, um Schäden bei Kälte zu vermeiden.

Wie setze ich den Warmwasserbereiter nach einer Überhitzung zurück?

Suchen Sie den Reset-Knopf in der Nähe des Thermostats. Drücken Sie ihn fest, nachdem das Gerät abgekühlt ist. Wenn er erneut auslöst, wenden Sie sich an einen Techniker.

Das Wasser heizt nicht richtig. Was könnte falsch sein?

Überprüfen Sie den Stromkreisunterbrecher, die Thermostateinstellung und das Heizelement. Ein defektes Element muss möglicherweise ausgetauscht werden. Weitere Informationen zur Fehlerbehebung finden Sie im Handbuch.

Wie kann ich mit diesem Warmwasserbereiter Energie sparen?

Stellen Sie den Thermostat auf 55 °C, isolieren Sie freiliegende Rohre und verwenden Sie einen Timer, um Wasser nur bei Bedarf zu erhitzen. Reduzieren Sie den Bereitschaftsverlust durch zusätzliche Tankisolierung.

Wo finde ich Ersatzteile für den IWH160?

Kontaktieren Sie den N'oveen Kundendienst oder autorisierte Händler. Gängige Teile wie Thermostate und Heizelemente sind online erhältlich.

BEDIENUNGSANLEITUNG IWH160 N'oveen

Vielen Dank für den Kauf des Durchlauferhitzers N'OVEEN.

Bitte lesen Sie die Bedienungsanleitung vor Gebrauch sorgfältig durch und bewahren Sie sie zum späteren Nachschlagen auf.

Verwendung bei Minusgraden * und unsachgemäße Installation können ein Feuer verursachen!! Merken! Das

Gerät muss vertikal und horizontal montiert werden ** (je nach Modell)

*Trennen Sie das Gerät bei Minusgraden im Raum, insbesondere an saisonalen Ort wie Sommerhäusern oder Kleingärten, müssen Sie das Gerät von der Stromversorgung trennen. Das Gerät kann nicht bei Temperaturen unter Null arbeiten.

** Aufgrund der schnellen Erwärmung des Heizgeräts auf eine Temperatur über 500°C ist die Installation des Gerätes gemäß den Anweisungen (vertikal und horizontal – je nach Modell), dass die Heizung vollständig in fließendes Wasser getaucht ist.

• Die Vorrichtung ist nur für die Verwendung in Innenräumen geeignet.
- Wenn die Vorrichtung zum ersten Mal verwendet wird, Wasser laufen lassen und dann an die Stromversorgung anschließen.
• Die Temperatur des Austrittswassers sollte unter 60 Grad Celsius liegen.
- Der Wasserauslauf des Austritts darf nicht mit einer zusätzlichen Düse, einem anderen Hahn oder einer Drossel verbunden werden!
- Der Strahlregler sollte regelmäßig gereinigt werden; die Stromzufuhr muss während der Reinigung unterbrochen werden. Vorsicht walten lassen!
- Um Gefahren zu vermeiden, die elektrische Batterie nicht unter fließendem Wasser waschen, sondern nur ein leicht angefeuchtetes Tuch verwenden.
- Wenn das Gerät in Räumen verwendet wird, in denen während der Installation regelmäßig Wasser gefrieren kann, muss es jedes Mal vom Stromnetz getrennt werden.
- Sicherstellen, dass das Heizgerät an eine geerdete Steckdose angeschlossen ist, andernfalls das Gerät nicht benutzen. Zum Anschließen von Batterien keine Verlängerungskabel verwenden.
• Die Wärmvorrichtung erfordert einen Wasserdruck von 0,04 MPa - 0,6M Pa.
- Den Drehknopf nach jedem Gebrauch für 5 Sekunden auf kaltes Wasser stellen, um beim nächsten Gebrauch nicht die Hände zu verbrennen; dies kann auch die

Lebensdauer des Heizgeräts effektiv verlängern.

• Wenn das Netzkabel beschädigt ist, muss das beschädigte Kabel durch qualifiziertes Personal oder einen spezialisierten Service ersetzt werden.
• Wenn ein elektrisches Heizgerät verwendet wird, keine anderen elektrischen Geräte anschalten, die an denselben leistungsstarken Stromkreis angeschlossen sind (z. B. Klimaanlage, Induktionsherd, Wasserkocher usw.). Die Steckdose darf nicht mit anderen stark belasteten Anschlüssen verbunden werden.
• Dieses Gerät ist nicht für die Verwendung durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangelnder Erfahrung und mangelndem Wissen bestimmt, es sei denn, sie werden von einer für ihre Sicherheit verantwortlichen Person beaufsichtigt oder wurden in die Verwendung des Geräts eingewiesen.
• Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

Vorbereitungen zur Montage

Da die Batterieleistung hoch ist, muss die Sicherung überprüft werden. Die maximale Belastung der Sicherung sollte dem Bedarf für den Batterie-Nennstrom entsprechen. Sicherstellen, dass sich ein Erdungskabel im Sockel der Steckdose befindet. Vor der Verwendung prüfen, ob die tatsächliche Spannung mit der auf der Batterie markierten Spannung übereinstimmt. Bei Unsicherheit bezüglich dieser Parameter, bitte eine berechtigte Person kontaktieren, um die elektrische Installation zu überprüfen.

Installationsverfahren

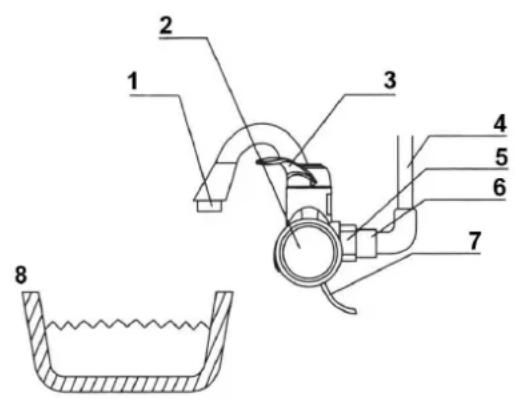

1. Das Verfahren der Wandmontage ist in Abb. 1 dargestellt:

Abb. 1

1 Strahlregler
2 Gehäuse
3 Griff - Wasserregulierung
4 Wasserversorgung
5 Verbindungsmutter
6 Verbindungsschrauben
7 Stromversorgungskabel
8 Waschbecken

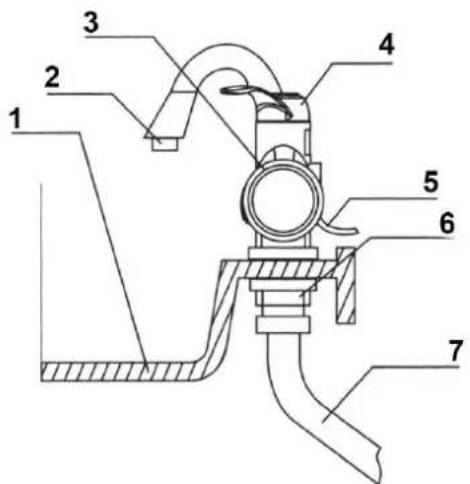

1. Das Verfahren der Standmontage ist in Abb. 2 dargestellt:

Abb. 2

1 Waschbecken
2 Strahlregler
3 Gehäuse
4 Griff - Wasserregulierung
5 Stromversorgungskabel
6 Verbindungsmutter
7 Metall, flexibler Schlauch

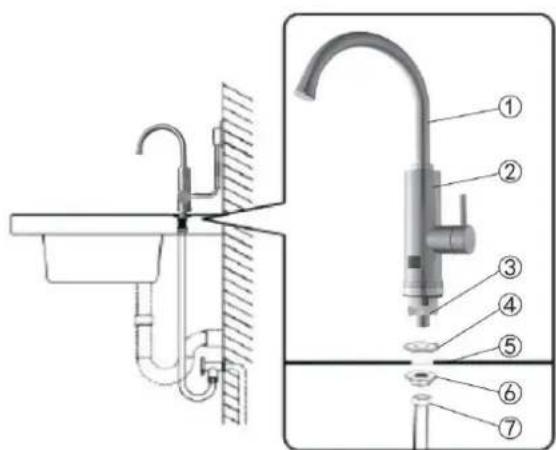

Modell IWH850:

1 Austritt
2 Hauptteil
3 Unterer Einlassstopfen
4 Gummiring
5 Waschbecken
6 Sicherungsmutter
7 Wasserversorgung

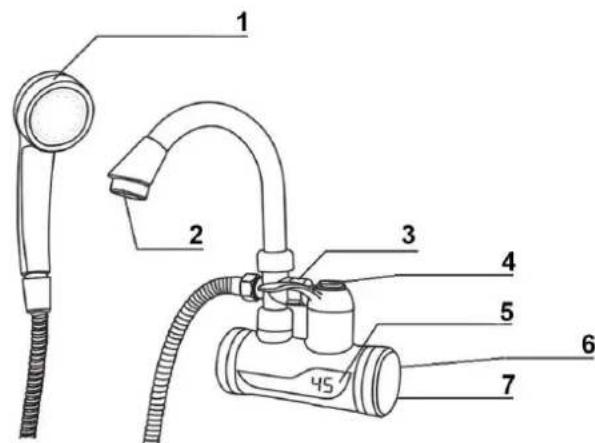

1. Montage für Badewannenbatterie mit Duschkopf. Abbildung 3:

Abb. 3

1 Duschkopf
2 Strahlregler
3 Adapter
4 Hebel zur Temperaturregelung
5 LED-Anzeige
6 Stromversorgungskabel
7 Wasserversorgung

Installation der Batterie – Schritt für Schritt:

1. Überprüfen, ob ein Sicherheitsventil im Wassersystem vorhanden ist, das sich vor der Batterie befinden sollte. Bei Zweifeln bitte einen Servicetechniker oder eine qualifizierte Person kontaktieren.
2. Wenn die Batterie befestigt werden muss (Abb. 2 und 3), dann so wie in der Abbildung gezeigt. Vergewissern, dass sie unbeweglich fixiert ist.
3. Überprüfen, ob alle Verbindungen gut angezogen sind.
4. Den Einstellgriff drehen und das Wasser ablassen. Die Komponenten auf Dichtheit überprüfen. Wenn es keine Lecks gibt, mit dem nächsten Schritt - Installation des Stromkreises - fortfahren.
5. Das Heizgerät an die Stromversorgung anschließen, das Kabel mit der Kabelklemme an der Wand befestigen (Stromleitung nicht beschädigen).
6. Den Bediengriff auf den Warmwasserbereich einstellen - die Digitalanzeige zeigt die Temperatur an und die Warmwasserbereitung beginnt. Den Bediengriff auf den Kaltwasserbereich stellen, das Display schaltet sich aus - das Wasser wird nicht erwärmt.
7. Bei Zweifeln jeglicher Art, bitte eine Service-Einrichtung kontaktieren.

WICHTIG!

Um den korrekten Wasserstand im Tank der Heizung sicherzustellen, muss das Gerät horizontal

installiert werden.

TECHNISCHE DATEN

MODEL	IWH150	IWH160	IWH350	IWH360	IWH370	IWH850	IWH460	IWH560
Spannung	220 – 240 V / 50 Hz	220 – 240 V / 50 Hz	220 – 240 V / 50 Hz	220 – 240 V / 50 Hz	220 – 240 V / 50 Hz	220 – 240 V / 50 Hz	220 – 240 V / 50 Hz	220 – 240V/50 Hz
Leistungsentnahme	3000 – 3600 W	3000 – 3600 W	3000 – 3600 W	3000 – 3600 W	3000 – 3600 W	3000 – 3600 W	3000 – 3600 W	3000 – 3600 W
Durchflus	2 – 2,5 l/min	2 – 2,5 l/min	2 – 2,5 l/min	2 – 2,5 l/min	2 – 2,5 l/min	2 – 2,5 l/min	2 – 2,5 l/min	2 – 2,5 l/min
Arbeitsdruck	0,04 – 0,6 MPa	0,04 – 0,6 MPa	0,04 – 0,6 MPa	0,04 – 0,6 MPa	0,04 – 0,6 MPa	0,04 – 0,6 MPa	0,04 – 0,6 MPa	0,04 – 0,6 MPa
Produkt – Abmessungen	25 x 14,5 x 6 cm	14,5 x 14,5 x 26,5 cm	16,7 x 23 x 19 cm	16,7 x 26 x 19 cm	16,7 x 30 x 19 cm	22,5 x 6 x 37 cm	18,5 x 6 x 21,5 cm	18,5 x 6 x 21,5 cm
Abmessungen der Verpackung	26 x 31,5 x 12 cm	21 x 29,5 x 12 cm	26 x 31,5 x 12 cm	26 x 31,5 x 12 cm	26 x 31,5 x 12 cm	45 x 8,5 x 25 cm	26 x 31,5 x 12 cm	26 x 31,5 x 12 cm
Gewicht	0,75 / 1,15 kg N.W/G.W	0.7 / 1.01 kg N.W/G.W	1,15 / 1,5 kg N.W/G.W	1,2 / 1,6 kg N.W/G.W	1,4 / 1,8 kg N.W/G.W	1,2 / 1,6 kg N.W/G.W	0.83 / 1.19 kg N.W/G.W	1.03 / 1.39 kg N.W/G.W

Verwendung

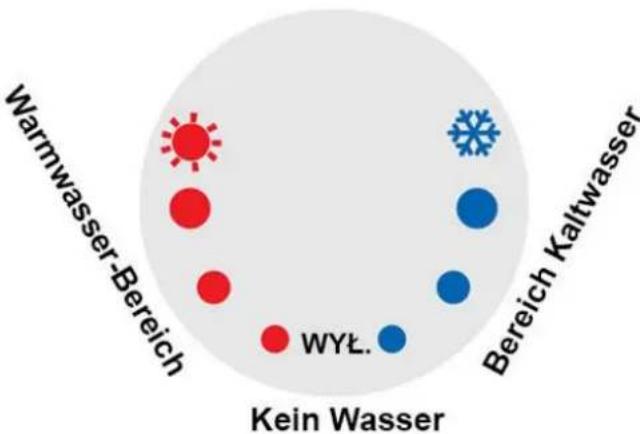

1. Griff zur Kontrolle der Wassertemperatur

Wie in der Abbildung dargestellt, hat der Hebel einen Schwenkbereich von 150°, der Warmwasserbereich beträgt 60°, der Kaltwasserbereich 60° und der mittlere Bereich 30°

bedeutet kein Wasser.

Die Batterie arbeitet nach dem Prinzip der Erwärmung des fließenden Wassers - je größer der Durchfluss, desto niedriger die Temperatur. Einfach den Hebel sanft über den

Heißwasserbereich bewegen - der Wasserhahn schaltet sich ein, das fließende Wasser wird erhitzt.

2. Nutzung von Wasser über die Handbrause

Um den Duschkopf der Duscharmatur zu benutzen, ziehen Sie den Adapter (Abb. 3). Das Wasser aus dem Akku wird zum Duschkopf geleitet. Um das Wasser zu stoppen, den Adapter drücken.

3. Temperatur-Anzeige

Das Display zeigt die Temperatur der Wassererwärmung und den Status des

Wasserhahnbetriebs - Aufheizen/kein Aufheizen - an. Die Temperatur des Wassers selbst kann von der auf dem Display angezeigten Temperatur abweichen. Wenn der Hebel in den Kaltwasserbereich bewegt wird, schaltet sich die Anzeige aus.

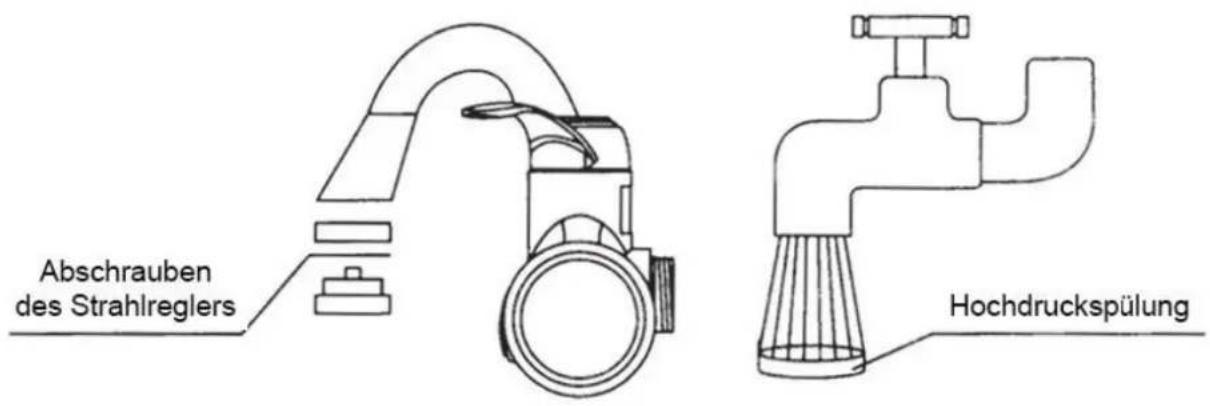

4. Reinigung des Strahlreglers

Den Strahlregler abschrauben, mit Hochdruckwasser ausspülen. Wenn das Innere des Strahlreglers nicht gereinigt werden kann, eine Nadel verwenden.

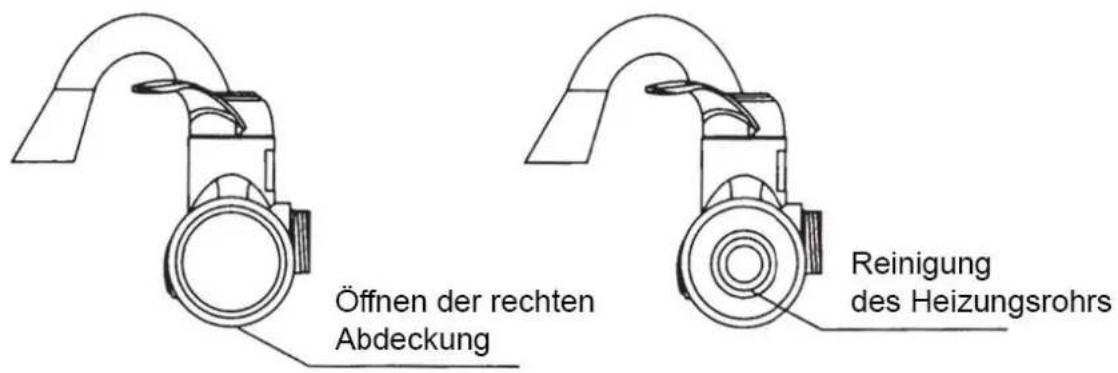

5. Reinigung des Heizungsrohrs

Die Abdeckung öffnen, das Rohr vorsichtig reinigen, z.B. mit einer Zahnbürste, anschließend mit Wasser ausspülen - wie unten dargestellt. Daran denken, vor der Reinigung den Strom abzuschalten!

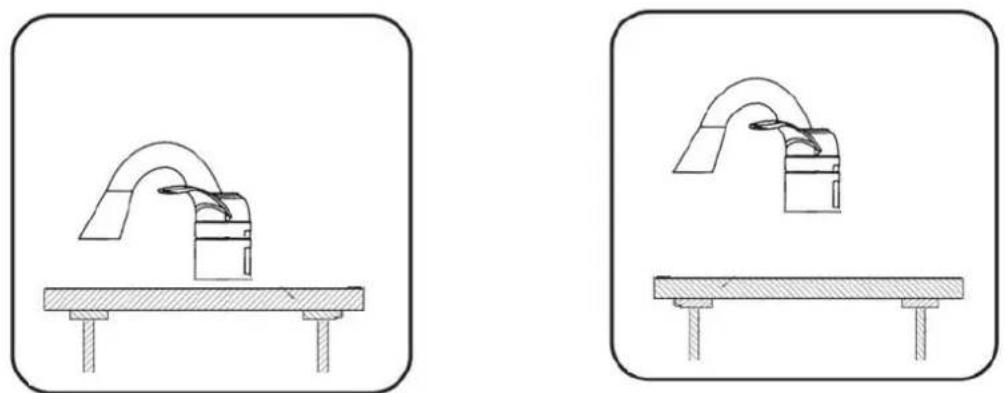

6. Sicherstellen, dass die elektrische Heizung korrekt horizontal positioniert ist.

Die Batterie muss parallel zur Tischplatte montiert werden. Dies gilt sowohl für Tisch- als auch für Wandmodelle.

Problem	Ursache	Lösung
Das Wasser erwärmt sich nicht.	Keine Stromversorgung oder der Wasserdruck ist zu niedrig.	Überprüfen Sie die Versorgung, der Mindestdruck darf nicht unter 0,04MPa liegen.
Wassertemperatur zu niedrig.	Der Wasserdruck ist zu hoch oder die Spannung zu niedrig.	Wasserfluss reduzieren, Spannung prüfen.
Hohe Wassertemperatur, niedriger Wasserdruck am Auslass.	Einlassschleuse oder niedriger Wasserdruck.	Überprüfen und entfernen Sie den Schmutz auf dem Einlassfilter, falls das Problem weiter besteht, bedeutet dies einen zu niedrigen Wasserdruck.
Die Temperaturanzeige leuchtet nicht auf.	Wasserdruck zu niedrig, Ausfall des Kreislaufsystems oder des Hahns.	Stellen Sie den richtigen Wasserdruck ein, prüfen Sie den Kreislauf, kontaktieren Sie den Service.
Während der Erwärmung schaltet sich die Stromsicherung aus.	Überlasteter Stromkreis, an den die Heizung angeschlossen ist.	Kontaktieren Sie einen Elektriker.
