BRUGSANVISNING SRE 155 Zibro Kamin

Hjertelig til lykke med anskaffelsen af Deres Zibro Kamin, det førende mærke blandt flytbare kaminer. De har anskaffet Dem et absolut kvalitetsprodukt, som De vil få glæde af mange år frem i tiden. Forudsat at kaminen anvendes på forsvarlig vis. Læs derfor først denne brugsanvisning, så Deres Zibro Kamin kan holde længe.

Der er 2 års fabriksgaranti på alle opståede materiale- og fremstillingsfejl.

Vi ønsker Dem meget varme og komfort med Deres Zibro Kamin.

Med venlig hilsen

PVG Scandinavia A/S.

Kundeservice

1 LÆS F∅RST BRUGSANVISNINGEN.

2 KONTAKT DERES ZIBRO KAMIN FORHANDLER, HVIS DE HAR YDERLIGERE SPÖRGSMÅL.

Dette er i store træk, hvordan Deres Zibro Kamin skal anvendes. For yderligere information henvises der til VEJLEDNINGEN (side 25 og frem).

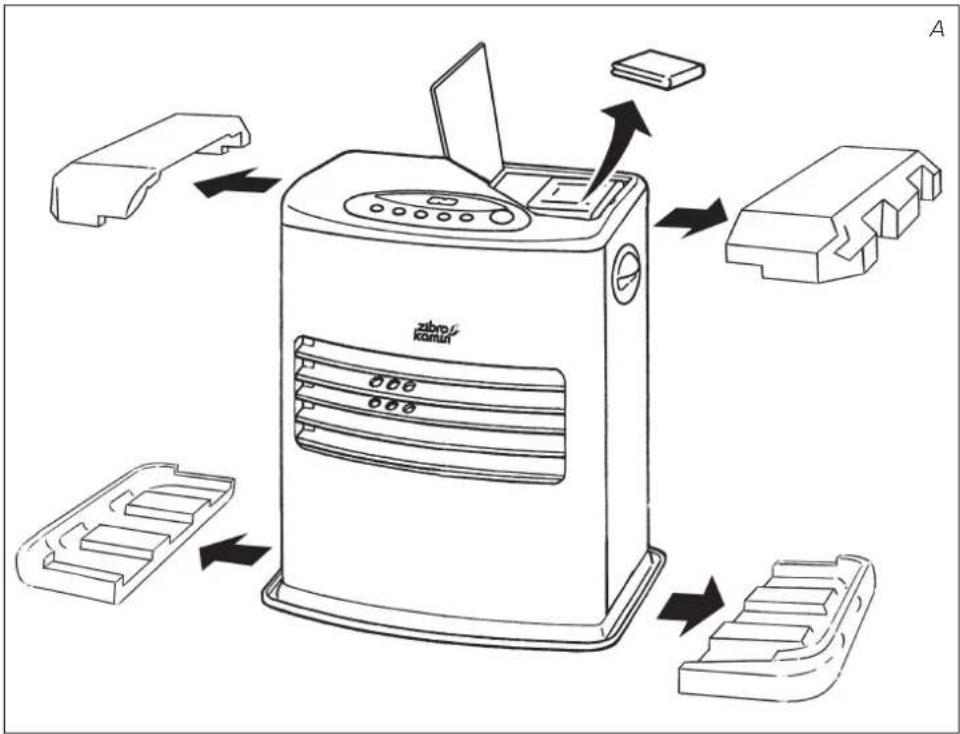

1 Fjern alt emballagemateriale (fig. A)
2 Fyld brændstoftanken ⑦ (se kap. B, fig. D).
3 Sæt stikket i stikkontakten.
4 Tænd for kaminen på knappen ⑬ (se kap. D).
5 Hvis De ønsker at ændre temperaturen, brug da indstillingsknapperne (se kap. E).
6 Sluk for kaminen på knappen 13.

• Den første gang ovnen tændes, lugter den "ny", när den brænder.
• Opbevar brændstoffet på et køligt og mørkt sted.
• Brændstof ældes. Start altid fyringssæsonen med nyt brændstof.
• Når De fyrer med Zibro Plus, er De garanteret brændstof af den rigtige kvalitet.
• Hvis De skifter til en andet mærke petroleum, skal De lade ovnen brænde helt tom først.

VIGTIGE DELE

1 Frontpanel
② Frontgitter
③ Bundplade
4 Tankrumslåg
⑤ Betjeningspanel
6 Håndtag
⑦ Brændstoftank
8 Luftfilterskærm
9 Ventilatorfilter
10 Termostat
11 230 Volt stik og ledning
⑫ Informationsdisplay
13 Tænd og sluk knap
14 Børnesikring
15 Indstillingsknapper (tid og temperatur)
16 Timer
17 SAVE-knap
18 Kontrollys
19 Tilslutning uge-timer

Kun med det rigtige brændstof er De garanteret en ufarlig, effektiv og optimal brug af Deres Zibro Kamin.

Denne transportprop findes löst i kassen. Kun med denne kan kaminen transporteres uden problemer. Gem den derfor omhyggeligt!

For alle Zibro Kamin modeller gælder et bestemt minimumsrum, hvor kaminen kan bruges uden ventilation og uden fare (se kap. P). Hvis det pågældende rum er mindre end angivet, skal der altid åbnes et vindue eller en dør på klem (± 2,5 cm). Dette tilrådes også i rum, der er velisolerede eller uden gennemtræk og/eller ligger over 1500 m. Hvis der ikke er tilstrækkelig ventilation (læs: ilt), slukkes kaminen automatisk. Brug ikke deres Zibro Kamin i kældre eller andre rum under jordhøjde.

DET RIGTIGE BRÆNDSTOF

Deres Zibro Kamin er fremstillet til at anvende vandfri, ren petroleum af høj kvalitet som f.eks. Zibro Plus. Kun ved at anvende et sådant brændstof opnår man en ren og optimal forbrænding. Anvendelse af brændstof af ringere kvalitet kan medføre:

▶ større risiko for funktionsfejl
▶ ufuldstændig forbrænding
▶ at kaminen ikke holder så længe, som den ellers ville
▶ røg og/eller lugt
▶ anslag på frontgitter eller kappe

Det rigtige brændstof er derfor af stor betydning for en ufarlig, effektiv og optimal brug af kaminen.

Spørg altid den nærmeste Zibro Kamin forhandler om den rigtige type brændstof til Deres kamin.

Zibro KOMUNI

A INSTALLATION AF KAMINEN

1 Tag forsigtigt Deres Zibro Kamin ud af kassen og kontrollér indholdet. Udover kaminen skal der være følgende:

▶ en manuel hævepumpe
▶ en transportprop
▶ denne brugsanvisning

Gem kassen og emballagematerialet (fig. A) til opbevaring og transport af kaminen.

2 Åbn tankrumslåget 4, og fjern det lille stykke karton.
3 Fyld brændstoftanken som det beskrives i kap. B.
4 Gulvet skal være stabilt og i vater. Flyt kaminen, hvis den ikke står helt i vater. Forsøg ikke at korrigere dette ved at lægge bøger eller andet under kaminen.
5 Sæt stikket 11 i stikkontakten (220/230 Volt - vekselstrøm 50 Hz), og indstil den korrekte tid med indstillingsknapperne 15 (se kap. C).
6 Deres Zibro Kamin er nu klar til brug.

B PÄFYLDNING AF BRÆNDSTOF

Fyld ikke brændstoftanken i beboelsesrum, men anvend et mere velegnet sted (man kan altid komme til at spilde lidt). Påfyldning foretages således:

1 Kontrollér at kaminen er slukket.
2 Åbn tankrumslåget ④, og tag brændstoftanken ⑦ op af kaminen (fig. B). Vær opmærksom på at det kan dryppe lidt fra tanken. Sæt brændstoftanken ned (med proppen opad), og skru tankproppen af.
3 Stik det glatte og lige rør på hævepumpen ned i dunken. Sørg for at denne står højere end brændstoftanken (fig. D). Den ribbede slange stikkes ind i åbningen på brændstoftanken.
4 Drej knappen øverst på pumpen fast (til højre).
5 Tryk på pumpens håndtag et par gange, til brændstoffet begynder at løbe ned i brændstoftanken. Når dette sker, behøver man ikke trykke mere på pumpen.
6 Hold øje med brændstofmeteret på brændstoftanken ⑦ under påfyldning (fig. E). Når den er fuld, standses påfyldningen ved at dreje knappen øverst på pumpen løs (til venstre). Fyld ikke tanken for meget, især ikke hvis brændstoffet er meget koldt (brændstoffet udvider sig, når det bliver varmere).

7 Lad brændstoffet, som er blevet til overs i pumpen løbe tilbage i dunken og fjern forsigtigt pumpen. Skru tankens dæksel godt. Fjern eventuelt spildt brændstof.
8 Kontrollér at tankproppen sidder rigtigt og er skruet fast. Sæt brændstoftanken tilbage i kaminen (med proppen nedad). Luk tankrumslåget.

C INDSTILLING AF URET

Uret kan kun indstilles, når stikket er i stikkontakten, og kaminen ikke er tændt. Brug indstillingsknapperne 15 til at indstille uret. Tryk først på en af knapperne for at aktivere denne funktion (lampen "CLOCK" 12 og informationsdisplayet begynder at blinke). Derefter kan timerne indstilles med den venstre knap (▼hour) og minutterne med knappen til højre (▲min.). Ved at trykke én gang forøges værdien med én. Hvis knappen holdes inde, forøges værdien indtil knappen slippes. Efter ca. 10 sekunder holder lampen op med at blinke, og indstillingen er fastlagt. Hvis kaminen er slukket, vil selve informationsdisplayet ligeledes slukke efter 5 minutter. Ved at trykke på en hvilken som helst knap på displayet, vil alle informationer igen være synlige

Hvis stikket har været ude af stikkontakten, (eller hvis strømmen på anden måde har været afbrudt), skal indstillingerne foretages igen.

G: Den ønskede temperatur angives til venstre og den aktuelle til højre.

D SÄDAN TÄENDES KAMINEN

En ny ovn kan i starten forårsage en svag lugt. Sørg derfor for ekstra ventilation. Tænd altid kaminen med den ⏻ knappen 13. Brug aldrig tændstikker eller en lighter. For at tænde for kaminen trykkes blot på ⏻ knappen 13. Denne begynder at blinke, hvilket betyder, at tændingsprocessen er aktiveret. Dette varer et øjeblik. Når kaminen brænder, vil ⏻ knappen 13 lyse rødt. Informationsdisplayet 12 viser 2 tal. På lampen ved siden af dem fremgår det, at disse tal vedrører temperaturen (fig. G). Under ROOM er den aktuelle rumtemperatur angivet, og under SET er den indstillede temperatur angivet. Den sidstnævnte funktion kan ændres med indstillingsknapperne (se kap. E).

E INDSTILLING AF DEN ∅NSKEDE TEMPERATUR

Den indstillede temperatur kan kun ændres, hvis kaminen er tændt. Temperaturen ændres med indstillingsknapperne 15. Tryk først på en af knapperne for at aktivere funktionerne (lampen TEMP ved siden af informationsdisplayet begynder at blinke). Temperaturen kan nu øges med knappen til højre (▲min.) og sænkes med knappen til venstre (▼hour). Ved at trykke én gang forøges værdien med én. Efter ca. 10 sekunder holder lampen op med at blinke, og indstillingen er fastlagt (fig. G). Temperaturen kan indstilles til min. 6° og max. 28° C.

Hvis stikket har været ude af stikkontakten, (eller strømmen har været afbrudt), genindstilles temperaturen til 20° C.

Hvis der opstår nogen funktionsfejl, fortæller informationsdisplayet, hvad der er i vejen.

F BRUG AF TIMEREN

Med timeren kan kaminen tændes automatisk på et forud indstillet tidspunkt. For at kunne indstille timeren skal uret være rigtigt indstillet (se kap. C), og kaminen skal være slukket. Sådan indstilles timeren:

1 Tryk på knappen 13 og umiddelbart derefter på TIMER knappen 16. Kontrollampen TIMER og informationsdisplayet 12 begynder at blinke.
2 Indstil tidspunktet som om at kaminen skal tændes på ved hjælp af indstillingsknapperne 15. Anvend knappen til venstre (▼hour) til at indstille timer og knappen til højre (▲min.) til at indstille minutter (med 5 min. interval).
3 Efter ca. 10 sekunder skifter informationsdisplayet tilbage til CLOCK og lampen TIMER tændes, hvilket angiver, at timerfunktionen er aktiveret (fig. H).
4 Timeren beregner selv hvornår kaminen skal tænde, for at rummet så vidt muligt har den rette temperatur på det indstillede tidspunkt.

Hvis De ønsker at slukke kaminen og lade den tænde igen med timeren, behøver De kun at trykke på knappen TIMER (se kap. G).

For at annullere timerindstillingen trykkes én gang på knappen 13.

Hvis De ønsker en timer med flere valg muligheder, råder vi Dem til, at købe en Zibro Kamin uge-timer. Denne timer er meget enkel at tilslutte til Deres Zibro Kamin, se 19.

G SÅDAN SLUKKES KAMINEN

Kaminen kan slukkes på to måder.

1 Tryk på ①knappen ⑬. Informationsdisplayet skifter til CLOCK, og flammen slukkes i løbet af ca. et minut.
2 Hvis De vil slukke kaminen og næste gang lade timeren tænde den, trykkes på knappen TIMER 16. Foruden at slukke kaminen aktiveres også timeren. Det kan ønskede tidspunkt ændres med indstillingsknapperne 15 (se kapitel F).

H INFORMATIONSDISPLAYET

Informationsdisplayet 12 er ikke kun beregnet til at vise den indstillede tid og temperatur (kap. C, E og F), men også til at give meddelelse om funktionsfejl. Koden i informationsdisplayet fortæller Dem, hvad der er galt:

E - O Temperaturen i kaminen er for høj. Lad kaminen afkøle og genstart.

F - ∅ Strømafbrydelse. Tænd kaminen igen

E - / Defekt termostat. Kontakt forhandleren.

F - / Defekt brændertermistor. Kontakt forhandleren.

E - 2 Startproblemer. Kontakt forhandleren.

E - S Væltesikring. Tænd kaminen igen.
E - Dårlig forbrænding. Kontakt forhandleren.
E - 7 Rumtemperatur højere end 28°C. Hvis nødvendigt tændes kaminen igen.
E - B Defekt ventilatormotor. Kontakt forhandleren.
E - 9 Snavset luftfilter; eller. Rens filter snavset brændstofpumpe Kontakt din forhandler.
65 Hr Kaminen har kört uafbrudt i 65 timer og har slukket automatisk. Kaminen tændes påny.
-- : -- Ikke mere brændstof Påfyld brændstoftank.
(& blinke
FUEL-lampe)
-- : -- For lidt ventilation. Ventiler bedre.
(& blinke
VENT-lampe)

Optræder der funktionsfejl, som ikke er omtalt i oversigten ovenfor, kontakt da Deres Zibro Kamin forhandler.

AUTOMATISK SLUKNING

Denne Kamin er udstyret med et sikkerhedssystem, der sørger for at kaminen automatisk slukker efter 65 timers uafbrudt drift. Displayet viser så 65 Hr

Hvis De måtte ønske det, kan kaminen tændes igen, ved at trykke på ∅nappen (se kapitel D).

AUTOMATISK RENSNING AF BRÆNDER

Når kaminen har kørt uafbrudt i 2 timer på højeste brændertrin, påbegyndes en automatisk rensning af brænderen. Diplayet viser koden for automatisk rensning af brænder, CL·05, der står på CL·00, når den automatiske rensning er afsluttet. Den automatiske rensning varer 5 min., hvor kaminen brænder på laveste brændertrin. Når brænderen er renset, skifter kaminen automatisk tilbage til højeste brændertrin.

I: Når lampen KEY-LOCK begynder at lyse, er børnesikringen aktiveret.

len clo save

J: Når lampen SAVE lyser, slukkes eller tændes kaminen automatisk, sådan at temperaturen holder sig inden for et bestemt temperaturområde.

DK

I B∅RNESIKRING

Børnesikringen kan bruges til at forhindre, at børn ændrer kaminens indstillinger ved et uheld. Når kaminen er tændt, og børnesikringen slået til, kan kaminen kun slukkes. Andre funktioner er spærret. Hvis kaminen allerede er slukket, forhindrer børnesikringen også, at kaminen tændes ved et uheld. Børnesikringen aktiveres ved at holde den pågældende knap 14 nede i mere end 3 sekunder. Lampen KEY-LOCK tændes (fig. I), hvilket angiver, at børnesikringen er aktiveret. Børnesikringen slås fra ved at trykke på knappen 14 og holde den nede i mere end 3 sekunder.

J DEN KORREKTE BRUG AF "SAVE"

Med "SAVE" funktionen kan temperaturen holdes inden for et bestemt område. Når denne funktion er aktiveret, slukkes kaminen automatisk, hvis rumtemperaturen ligger mere end 3° C over den indstillede temperatur. Når temperaturen igen när den indstillede temperatur, tændes kaminen automatisk igen.

"SAVE" aktiveres ved at trykke den pågældende knap ⑰ ned. Lampen "SAVE" lyser (fig. J). Ved at trykke på SAVE igen slås funktionen fra.

Også uden indstillingen "SAVE" sørger kaminen for, at den indstillede temperatur så vidt muligt holdes, ved at dens opvarmningskapacitet tilpasses.

"SAVE" er en energisparefuktion, der f.eks. kan bruges, hvis De ikke er til stede i rummet, eller hvis rummet skal holdes frostfrit.

K: Hvis lampen FUEL er tændt,, viser informationsdisplayet, hvor mange minutter brændstoffet rækker.

L: Hvis kontrollampen VENT lyser, betyder det, at der skal udluftes i rummet.

Brændstofffilter N

K KONTROLLAMPEN "FUEL"

Hvis kontrollampen FUEL begynder at lyse, betyder det, at der kun er brændstof til 10 min. mere. Den resterende brændetid kan følges i informationsdisplayet (Fig. K). Fvor hver to minutter høres et alarmsignal, for at gøre opmærksom på, at kaminen bør efterfyldes. Gøres dette ikke, vil kaminen blot slukke af sig selv. Der vil også høres et lydsignal idet kaminen slukker. Kontrollampen FUEL blinker, ligesom fire røde streger vil blinke i informationsdisplayet. Dette kan bringes til ophør ved at trykke på ⏻ knappen en gang.

Når kaminen har opbrugt alt brændstof og er slukket, varer det et stykke tid inden kaminen igen kan tændes efter påfyldning.

L KONTROLLAMPEN "VENT"

Hvis kontrollampen VENT begynder at blinke, er det tegn på, at rummet ikke udluftes tilstrækkeligt (fig. L). kaminen slukkes automatisk.

Hvis kontrollampen fortsat blinker, efter at der er blevet ventileret, skal De kontakte Deres Zibro Kamin forhandler.

M VEDLIGEHOLDELSE

Sluk for kaminen, og lad den køle af, inden De påbegynder nogen form for vedligeholdelse. Træk også stikket ud af stikkontakten.

Deres Zibro Kamin kræver næsten ingen vedligeholdelse. Dog skal luftfilterskærmen ⑧ og ventilatorfilteret ⑨ rengøres med en støvsuger og frontgitteret ② med en fugtig klud. Dette gøres ugentligt. Fjern af og til luftfilterskærmen (fig. M), og rengør den med sæbevand. Sørg for at luftfilterskærmen er helt tørt, før den sættes på plads.

Kontrollér også regelmæssigt brændstoffiltret:

1 Fjern brændstoftanken 7 fra kaminen, og fjern brændstoffiltret (fig. N). Dette kan dryppe, så hav en klud parat.
2 Bank brændstoffiltret tomt mod et fast underlag og med bunden i vejret, så urenheder fjernes. (Rens aldrig brændstoffiltret med vand!).
3 Sæt brændstoffiltret tilbage i kaminen.

Det anbefales, at støv og pletter fjernes med jævne mellemrum med en fugtig klud, da der ellers let kan opstå pletter, der er svære at fjerne.

Fjern aldrig selv nogen dele fra kaminen. Ved en eventuel reparation, skal De altid kontakte Deres Zibro Kamin forhandler. Hvis el-ledningen er beskadiget, må den kun udskiftes af en autoriseret installatør, og den skal udskiftes med en ledning af typen HO5 VV-F.

Efter fyringssæsonen skal kaminen opbevares et sted, hvor den ikke bliver støvet, så vidt muligt i den originale emballage.

Resterende brændstof kan ikke bruges i den næste fyringssæson. Brug derfor altid det hele. Hvis De alligevel har lidt til overs, må det ikke smides væk, men skal bortskaffes i henhold til reglerne om kemisk affald, som gælder i Deres kommune.

Begynd altid den nye fyringssæsson med nyt brændstof. Når kaminen på ny tages i brug følges vejledningen (fra kapitel A).

O TRANSPORT

For at forhindre at kaminen lækker under transport, skal der tages følgende forholdsregler:

1 Lad kaminen køle af.
2 Fjern brændstoftanken 7 fra kaminen og tag brændstofffilteret ud (se kap. M, fig. N). Det kan dryppe lidt fra dette, hav derfor en klud parat. Opbevar ikke brændstoffiltret og brændstoftanken i kaminen.
3 Tryk transportproppen godt gast på brændstoffiltrets plads (fig. O).
4 Transporter altid kaminen i lodret stilling.

P TEKNISKE DATA

Tænding elektrisk Mål (mm) bredde 405
Brændstof petroleum (incl. bundplade) dybde 295
Kapacitet (kW) max. 3,0 højde 435
Kapacitet (kW) min. 0,8 Tilbehør	manuel hævepumpe
Velegnet rum ( m^3 )**	30-120 transportprop
Brændstofforbrug (l/t)*	0,313 Netspænding	220V/230V
Brændstofforbrug (g/t)*	250	vekselstrøm/50Hz
Brændetid pr. tank (t)*	17,3 El-forbrug	ved opstart 320 W
Indhold skiftetank (l)	5,4	under drift 32 W
Vægt (kg)	10

* Ved indstilling på højeste stand

** De oplyste værdier er vejledende

Q GARANTIBETINGELSER

Der ydes 2 års garanti på Deres Zibro Kamin, hvor garantien løber fra købsdagen. Inden for denne periode repareres alle materiale- og fremstillingsfejl gratis. Følgende regler gælder for denne garanti:

1 Alle yderligere krav på skadesgodtgørelse, inklusiv efterfølgende skade afvises udtrykkeligt.
2 Alle reparationer eller udskiftning af dele i garantiperioden medfører ikke forlængelse af garantien.

3 Garantien bortfalder, hvis der er foretaget ændringer, hvis der er monteret uoriginale reservedele, eller hvis kaminen har været repareret af tredjemand.
4 Garantien gælder ikke for dele, der er udsat for normal slitage, som f.eks. brændermåtten og den manuelle hævepumpe.
5 Garantien gælder kun, hvis De kan forevise det originale daterede købsbevis, og hvis der ikke er foretaget ændringer på dette.
6 Garantien bortfalder ved brug af andet brændstof end Zibro Plus, idet Deres Zibro Kamin forhandler ikke kan garantere for kvaliteten af andet brændstof*.
7 Garantien gælder ikke for skade, der er opstået ved handlinger, der afviger fra brugsanvisningen, ved forsømmelse eller ved brug af forkert eller forældet brændstof. Forkert brændstof kan endog være farligt**.
8 Fragtomkostninger og risiko ved forsendelse af kaminen eller dele af denne er altid for købers regning.

For at undgå unødvendige omkostninger anbefales det altid at læse brugsanvisningen omhyggeligt igennem. Hvis der ikke kan findes en løsning i denne, indleveres kaminen til reparation hos Deres forhandler.

* Ved brug af forkert brændstof soder vægen til (bliver hård).

** Letantændelige stoffer kan f.eks. medføre en ukontrollabel forbrænding med stikflammer. Prøv i så tilfælde ikke at flytte kaminen, men sluk omgående for den. I nødstilfælde kan der anvendes en ildslukker, men i så fald udelukkende af type B: kulsyre- eller pulverslukker.

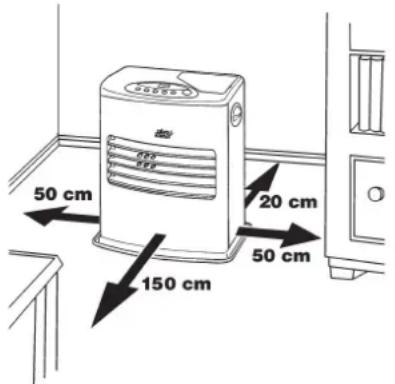

10 TIPS FOR SIKKER BRUG

50 cm 150 cm 20 cm 50 cm

1 Forklar altid børnene, at der er en meget varm ovn i nærheden.
2 Flyt aldrig kaminen, når den brænder eller stadig er varm. I dette tilfælde må den heller ikke påfyldes eller vedligeholdes.
3 Anbring kaminen så dens forkant er mindst 1,5 meter fra mure, gardiner og møbler.
4 Brug ikke kaminen i støvede rum, da der så ikke opnås en optimal forbrænding. Brug ikke kaminen i umiddelbar nærhed af badekar, brusekabiner eller svømmebassiner.
5 Sluk kaminen før De forlader huset eller går i seng. Hvis De er fraværende i længere tid (f.eks. ferie), skal stikket også tages ud af stikkontakten.
6 Opbevar og transporter altid brændstoffet i de dertil beregnede tanke og dunke.
7 Sørg for, at brændstoffet ikke udsættes for varme eller ekstreme temperaturforskelle. Opbevar altid brændstoffet et køligt, tørt og mørkt sted (sollys forringer kvaliteten af brændstoffet).
8 Brug aldrig kaminen på steder, hvor der kan være skadelige gasser eller dampe (f.eks. udstødningsgasser eller malingsdampe).
9 Vær opmærksom på, at kaminens gitter bliver meget varmt. Hvis der anbringes ting oven på kaminen, udgør det en brandfare.
10 Sørg altid for tilstrækkelig ventilation.
