EX779i - Projektor OPTOMA - Gratis brugsanvisning og manual

Produkttype	DLP-projektor
Mærke	OPTOMA
Model	EX779i
Skærmteknologi	Texas Instruments DLP® single-chip
Naturlig opløsning	XGA (1024 x 768)
Videokompatibilitet	NTSC, PAL, SECAM, HDTV (720p, 1080i, 1080p)
Tilslutningsmuligheder	HDMI, DVI-D, VGA (x2), S-Video, Composite Video, USB, RS-232, LAN RJ45, 3,5 mm lydudgang
Indbygget højttaler	Ja
Trapes korrektion	Digital vertikal
Zoom	Manuel
Fokusering	Manuel
Lampe	Udskiftelig, med timer
Lampeindstilling	Lys, STD (økonomi)
Strømforsyning	100-240 V AC, 50-60 Hz
Strømforbrug i standby	< 1 W (Eco-tilstand)
Driftstemperatur	5 °C til 40 °C
Driftsfugtighed	10 % til 85 % (ikke-kondenserende)
Mål (L x B x H)	326,22 x 243,73 x 106,20 mm
Vægt	Cirka 2,9 kg
Rengøring	Tør klud til kabinettet, optisk rengøringsmiddel til linsen
Reservedele	Certificeret lampe, fjernbetjening, kabler
Reparerbarhed	Overlad til kvalificeret tekniker
Sikkerhed	Se ikke ind i linsen, sluk før vedligeholdelse, 90 sekunders nedkølingscyklus

Ofte stillede spørgsmål - EX779i OPTOMA

Hvordan tænder jeg OPTOMA EX779i-projektoren?

Fjern linsebeskyttelsen, sæt strømkablet i, og tryk derefter på Strøm-knappen på kontrolpanelet eller fjernbetjeningen. Vent, til startskærmen vises.

Hvordan tilslutter jeg en computer til projektoren?

Brug et VGA-kabel til at forbinde computerens udgang til projektorens VGA-1 eller VGA-2 indgang. Du kan også bruge et HDMI- eller DVI-D-kabel. Hvis du bruger en bærbar computer, tryk på tastkombinationen Fn for at aktivere ekstern udgang (f.eks. Fn+F4).

Hvordan justerer jeg trapes korrektion?

Brug knapperne Trapez +/- på fjernbetjeningen eller kontrolpanelet for at korrigere vertikal billedforvrængning, når projektoren er skråtstillet. Indstillingen vises i OSD-menuen.

Hvad gør jeg, hvis billedet er sløret?

Sørg for, at linsebeskyttelsen er fjernet, og drej derefter fokuseringsringen på linsen, indtil billedet er skarpt. Kontroller også afstanden mellem projektoren og skærmen.

Hvordan udskifter jeg projektorens lampe?

Sluk projektoren, tag stikket ud, og lad den køle af i mindst 30 minutter. Åbn dækslet til lampens rum, skru modulskruerne ud, fjern den gamle lampe ved at trække i håndtaget, indsæt den nye lampe uden at røre glasset, og skru derefter i igen. Nulstil endelig lampetælleren via menuen Indstillinger > Lampeindstillinger > Nulstil lampe.

Hvordan rengør jeg projektorens linse?

Brug en blød klud let fugtet med optisk rengøringsmiddel. Tør linsen i cirkulære bevægelser uden at trykke. Sprøjt aldrig væske direkte på linsen.

Fjernbetjeningen virker ikke, hvad gør jeg?

Kontroller, at batterierne er sat korrekt i, og at de ikke er brugte. Sørg for, at der ikke er nogen forhindring mellem fjernbetjeningen og projektoren, og hold dig inden for en radius på 7 meter og en vinkel på ±15°.

Hvordan bruger jeg automatisk sluk-funktionen?

I menuen Indstillinger > Avanceret indstilles Auto sluk (min) til den ønskede tid (standard 30 minutter). Projektoren slukker automatisk efter denne inaktivitetsperiode (uden signal).

Hvorfor slukker projektoren pludselig?

Det kan skyldes overophedning (kontroller, at ventilationsåbningerne ikke er blokerede), en lampe ved livets ende (lampens indikator lyser rødt) eller en temperaturfejl (Temp-indikator rød). Se afsnittet Visning af projektorens status i manualen.

Kan jeg projicere i 3D med denne projektor?

Ja, projektoren understøtter 3D DLP-Link og IR. Aktivér 3D-tilstand i menuen Visning og indstil 3D til DLP Link eller IR afhængigt af dit system. Kompatible briller er nødvendige.

BRUGSANVISNING EX779i OPTOMA

Notice d'utilisation....2

Informations de Sécurité 2

Limites d'émissions de Classe B....2

Consignes de sécurité importantes ....2

Précautions 4

Avertissements de sécurité pour les yeux....6

Introduction....7

Caractéristiques du produit 7

Vue d'ensemble du paquet 8

Vue d'ensemble sur le produit....9

Unité principale....9

Panneau de commandes 10

Vue de dos 11

Télécommande....12

Installation 13

Connexion du projecteur 13

Connexion à l'ordinateur de bureau/Ordinateur portable 13

Connexion aux sources vidéo 14

Mise sous/hors tension du projecteur 15

Mise sous tension du projecteur....15

Mise hors tension du projecteur 16

Témoin d'avertissement 16

Réglage de l'image projetée 17

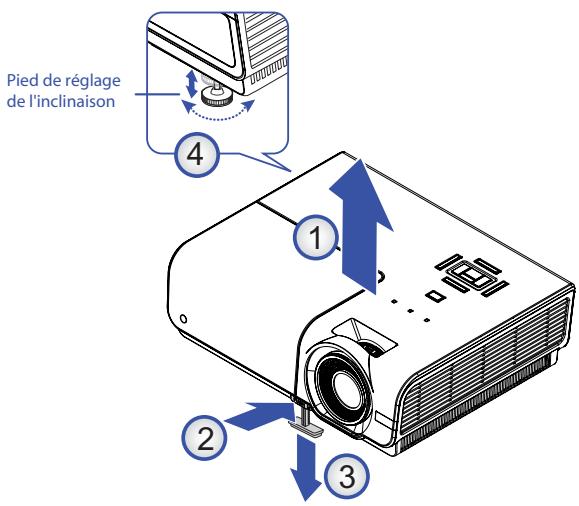

Réglage de la Hauteur du Projecteur 17

Réglage du Zoom / Mise au point 18

Réglage de la taille de l'image projetée 19

Contrôles utilisateur....20

Panneau de commandes 20

Télécommande 21

Menus d'affichage à l'écran 23

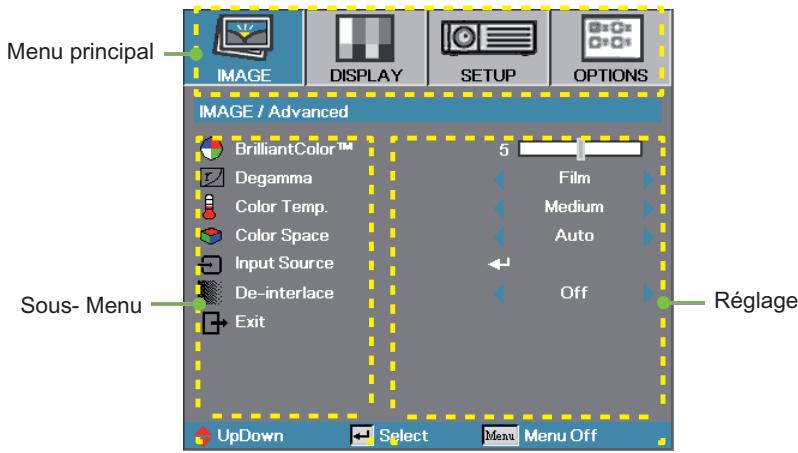

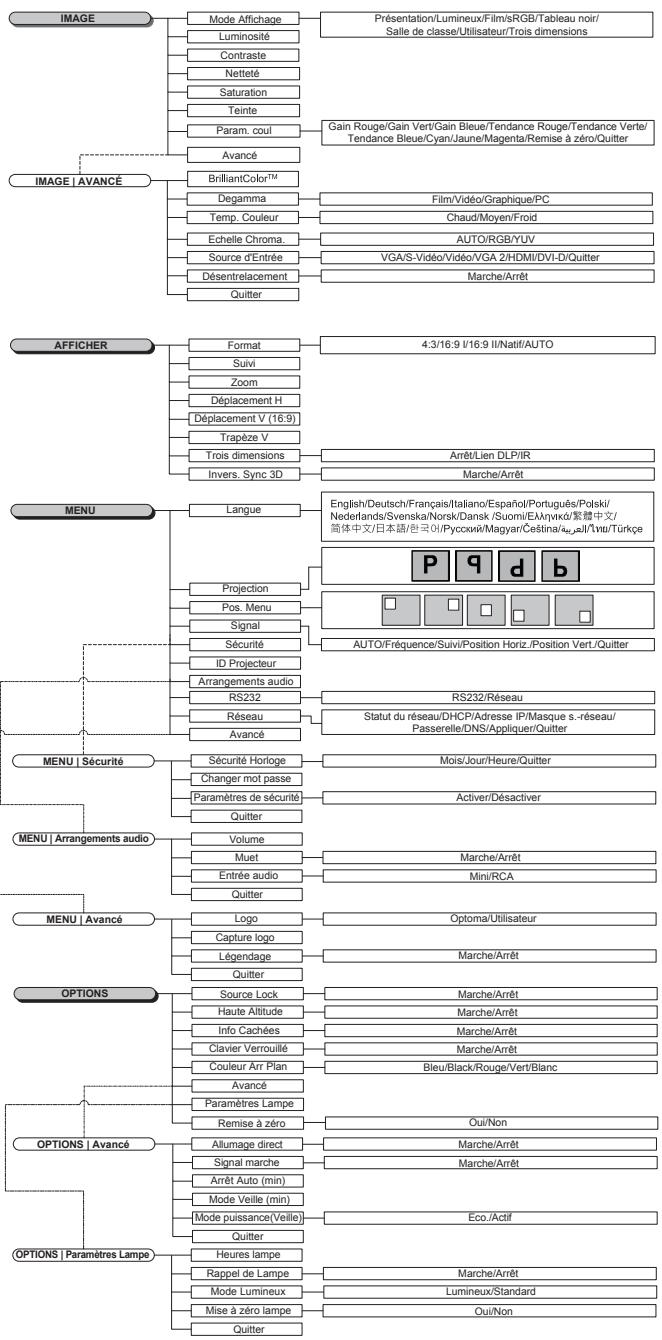

Comment procéder....23

Arborescence du menu 24

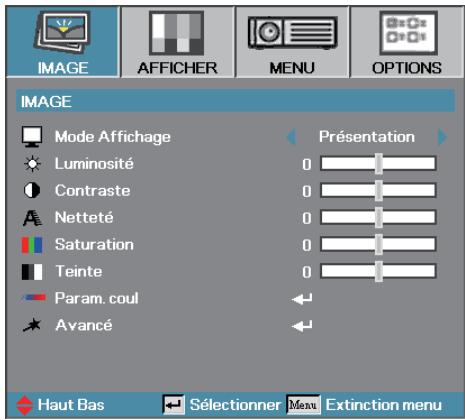

IMAGE 25

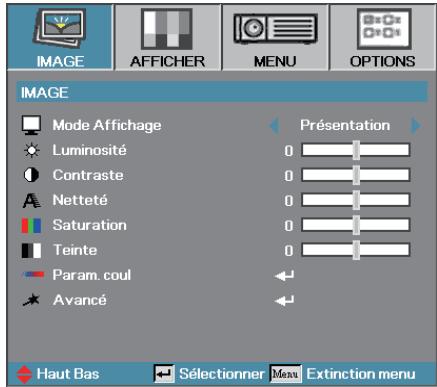

IMAGE 26

LAN_RJ45 48

Appendices....51

Dépannage....51

Image....51

Autre 53

Indication de l'état du projecteur 54

Télécommande....55

Problèmes audio 55

Remplacement de la lampe....56

Nettoyer le projecteur....58

Nettoyage de l'objectif 58

Nettoyage du boîtier 58

Modes de Compatibilité....59

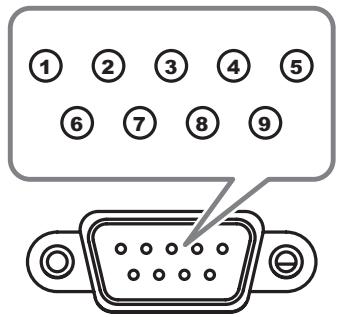

Commandes RS232 61

Liste des fonctions du protocole RS232....62

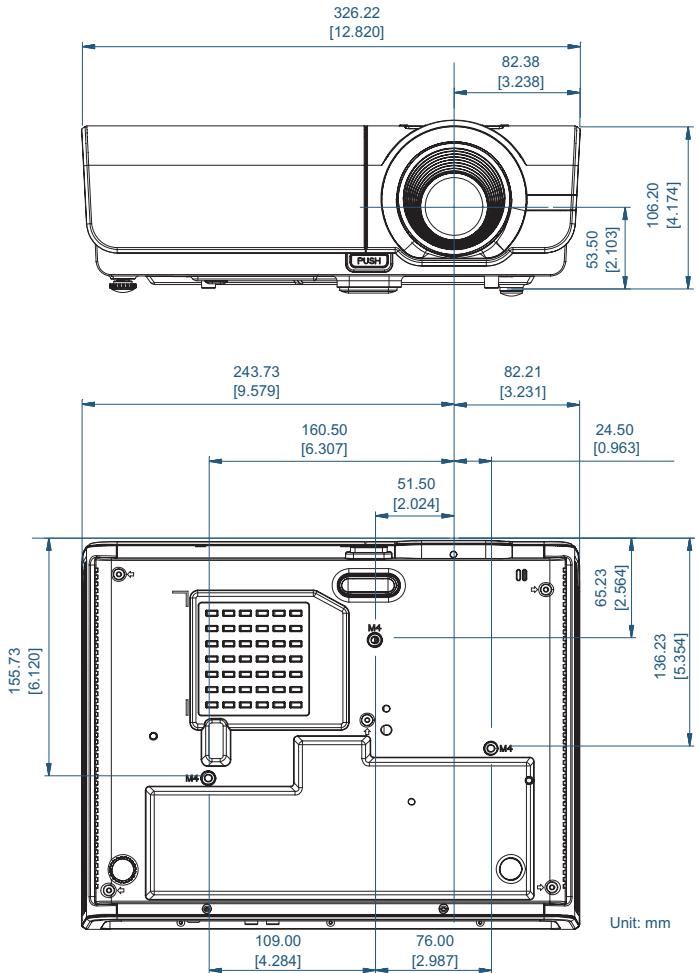

Installation au plafond 69

Les bureaux d'Optoma dans le monde 70

Avis concernant les Réglementations & la Sécurité....72

Conditions de fonctionnement....73

Informations de Sécurité

Le symbole éclair avec une tête en forme de flèche à l'intérieur d'un triangle équilatéral, est destiné à alerter l'utilisateur de la présence de tensions dangereuses non isolées à l'intérieur du produit. Ces tensions peuvent être d'une puissance suffisante pour constituer un risque d'électrocution pour les individus.

Le point d'exclamation dans un triangle équilatéral a pour but d'alerter l'utilisateur de la présence d'importantes instructions de fonctionnement et de maintenance (entretien) dans les documents accompagnant l'appareil.

AVERTISSEMENT : POUR RÉDUIRE LES RISQUES D'INCENDIE OU D'ÉLECTROCUTION, NE PAS EXPOSER LE PROJECTEUR À LA PLUIE OU À L'HUMIDÉ. DE HAUTES TENSIONS DANGEREUSES SONT PRÉSENTES À L'INTÉRIEUR DU BOÎTIER. NE PAS OUVRIR LE CARTER.

TOUJOURS CONTACTER UN TECHNICIEN QUALIFIÉ POUR LA RÉPARATION.

Limites d'émissions de Classe B

Cet appareil numérique de Classe B est conforme à toutes les exigences des Règlements Canadiens concernant les Appareils Provoquant des Interférences.

Consignes de sécurité importantes

1. Lisez ces consignes : avant d'utiliser ce projecteur.
2. Conservez ces consignes : pour des références ultérieures.
3. Suivez toutes les consignes.
4. Effectuez l'installation en accord avec les instructions du constructeur :

A. Ne pas obstruer les ouvertures de ventilation. Pour assurer un fonctionnement fiable du projecteur et le protéger contre la surchauffe, installez le projecteur dans une position et dans un emplacement qui ne gênent pas sa ventilation. Par exemple, ne pas placer le projecteur sur un lit, un divan, un tapis ou des surfaces similaires qui pourraient obstruer les ouvertures de ventilation. Ne pas l'installer dans un endroit fermé tel qu'une bibliothèque ou un meuble pouvant empêcher la circulation d'air à travers les ouvertures de ventilation.
B. Ne pas utiliser ce projecteur à proximité de l'eau ou de l'humidité. Pour réduire les risques d'incendie ou d'électrocution, ne pas exposer le projecteur à la pluie ou à l'humidité.
C. Ne pas installer à proximité de sources de chaleur telles que les radiateurs, les bouches de chauffage, les cuisinières ou d'autres appareils (y compris les amplificateurs) produisant de la chaleur.

1. Nettoyer uniquement avec un chiffon sec.

2. Utilisez uniquement les équipements/accessoires spécifiés par le constructeur.

3. Pour tout dépannage, veuillez vous adresser à un technicien qualifié. Un dépannage est nécessaire lorsque le projecteur a été endommagé d'une façon quelconque, telle que :

Le cordon d'alimentation ou la fiche sont endommagés.
□ Un liquide a été renversé sur l'appareil ou des objets sont tombés dedans.
Le projecteur a été exposé à la pluie ou à l'humidité, il ne fonctionne pas correctement ou il est tombé.

Ne pas tenter de réparer ce projecteur par vous même. Ouvrir ou retirer les couvercles pourrait vous exposer à des tensions dangereuses ou à d'autres dangers. Veuillez contacter Optoma pour connaître le centre de service agréé près de chez vous.

1. Ne pas laisser des objets ou des liquides pénétrer dans le projecteur car ils pourraient entrer en contact avec des points à haut voltage et courtcircuiter des pièces entraînant des électrocutions ou des incendies.

2. Référez-vous au boîtier du projecteur pour les marques concernant la sécurité.

3. Le projecteur ne doit pas être réglé ou réparé par qui que ce soit à l'exception d'un personnel de dépannage qualifié.

Précautions

Veuillez suivre tous les avertissements, les mises en garde et les consignes recommandés dans ce guide utilisateur.

Avertissement - Ne regardez pas dans l'objectif du projecteur lorsque la lampe est allumée. La luminosité importante risque de vous abîmer les yeux.
Avertissement- Pour réduire les risques d'incendie ou d'électrocution, ne pas exposer le projecteur à la pluie ou à l'humidité.
Avertissement- Veuillez ne pas ouvrir et ne pas démonter le projecteur car cela pourrait provoquer une électrocution.
Avertissement- Lorsque vous changez la lampe, veuillez laisser refroidir l'unité et suivez les consignes de remplacement. Voir page 56.
Avertissement- Ce projecteur détectera automatiquement la durée de vie de la lampe. Veuillez vous assurer de changer la lampe lorsqu'il affiche des messages d'avertissement.
Avertissement- Utilisez la fonction “Mise à 0 lampe” depuis le menu OSD “Options|Paramètres Lampe” après avoir changé le module de la lampe (référez-vous à la page 47).
Avertissement- Lorsque vous éteignez le projecteur, veuillez vous assurer que le cycle de refroidissement est terminé avant de couper l'alimentation. Laissez le projecteur 90 secondes pour qu'il refroidisse.

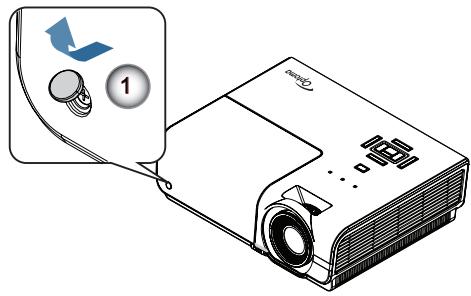

Avertissement- Ne pas utiliser le protège-objectif lorsque le projecteur est en cours de fonctionnement.
Avertissement- Lorsque la lampe atteint presque la fin de sa durée de vie, le message “La lampe a presque atteinte la fin de sa durée de vie” s'affichera à l’écran. Veuillez contacter votre revendeur régional ou le centre de service pour remplacer la lampe le plus rapidement possible.
Avertissement- Pour empêcher les blessures aux yeux, ne pas regarder directement dans la lumière du laser de la télécommande et ne pas pointer la lumière du laser vers d'autres personnes. Cette télécommande est équipée d'un laser de Classe II émettant des rayonnements.

Quand la lampe atteint la fin de sa durée de vie, le projecteur ne se rallumera pas tant que le module de lampe n'aura pas été remplacé. Pour remplacer la lampe, suivez les procédures qui figurent dans la section "Remplacement de la lampe" en pages 69.

A faire :

◆ Eteindre le produit avant tout nettoyage.
Utiliser un chiffon humidifié avec un détergent doux pour nettoyer le boîtier du projecteur.
Débrancher la fiche d'alimentation de la prise de courant si le produit ne doit pas être utilisé pendant une longue période.

A ne pas faire :

Bloquer les fentes et les ouvertures de ventilation de l'unité.
Utiliser des nettoyants, cires ou solvants abrasifs pour nettoyer l'unité.
Utiliser dans les conditions suivantes :

• Dans des environnements extrêmement chauds, froids ou humides. Assurez-vous que la température ambiante de la pièce est comprise entre 5 et 40 °C et que l'humidité relative est de 10 à 85% (max.), sans condensation.
• Dans des endroits poussiéreux ou sales.
• A proximité de tout appareil générant un champ magnétique puissant.
• Sous la lumière directe du soleil.

Avertissements de sécurité pour les yeux

Ne jamais regarder directement dans le faisceau du projecteur.
Restez le moins souvent possible en face du faisceau. Tournez le dos au faisceau le plus souvent possible.
L'utilisation d'un bâton ou d'un pointeur laser est recommandée pour l'utilisateur afin qu'il ne se trouve pas au milieu du faisceau.
Assurez-vous que votre projecteur est situé en dehors de la ligne de vue de l'écran vers le public; de cette manière, lorsqu'un présentateur regarde le public, il n'a pas également à regarder la lampe du projecteur. La meilleure façon de faire ceci est d'installer le projecteur au plafond plutôt qu'au sol ou sur une table.
Lorsque le projecteur est utilisé dans une salle de classe, surveillez convenablement les élèves lorsqu'on leur demande de montrer quelque chose sur l'écran.
Afin de minimiser la consommation électrique de la lampe, utilisez les rideaux pour diminuer le niveau de la lumière de la pièce.

Caractéristiques du produit

Ce produit est un projecteur monopuce DLP® série WXGA 0,65" et XGA 0,7". Les caractéristiques sont remarquables, avec notamment:

◆ Technologie DLP® à Simple Puce Texas Instruments
◆ Compatibilité avec les ordinateurs :

Apple Macintosh, iMac, et Normes VESA :

◆ Compatibilité Vidéo :

NTSC, NTSC4.43
PAL/PAL-M/PAL-N/SECAM
■ Compatible SDTV et EDTV
■ Compatible HDTV (720p, 1080i, 1080p)

• Détection automatique de la source et paramètres réglables par l'utilisateur
• Télécommande IR complète avec pointeur laser et contrôle de la souris
  ◆ Menu à l'écran multilingue simple à utiliser
  Correction avancée du trapèze numérique et recadrage de l'image plein écran de haute qualité
• Panneau de commandes facile d'utilisation
  ◆ Compatible Macintosh et PC
  ◆ Compatible HDMI 1.3
  ◆ Equipé du sous-titrage

Vue d'ensemble du paquet

Ce projecteur est livré avec tous les éléments illustrés ci-dessous. Vérifiez-les pour vous assurer que votre unité est complète.

Contactez immédiatement votre fournisseur s'il manque quoi que ce soit.

Projecteur avec protège-objectif

Télécommande IR (avec 2 piles AAA)

Etant donné les différences d'applications pour chaque pays, certaines régions peuvent avoir des accessoires différents.

Câble USB (A à B) 1,8m (en option)

Adaptateur PERITEL vers RVB & S-Viséo (option)

Documentation :

Manuel de l'utilisateur
☑ Carte de garantie
☑ Carte de mise en route rapide
Carte WEEE

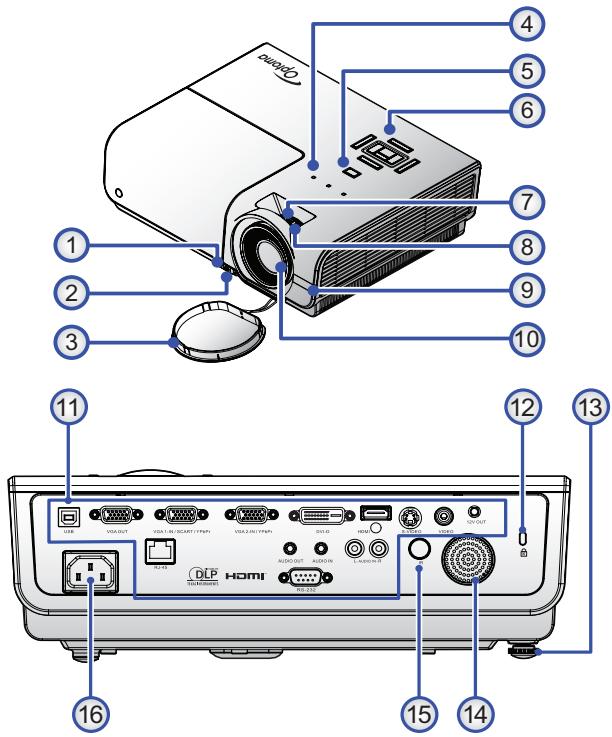

Vue d'ensemble sur le produit Unité principale

1. Bouton élévateur
2. Récepteur IR avant
3. Pied Elévateur
4. Objectif
5. Capuchon de l'objectif
6. Connections entrée/sortie
7. Indicateurs LED
8. Verrou Kensington™
9. Bouton d'alimentation
10. Pied de réglage de l'inclinaison
11. Panneau de commande
12. Haut-parleur intégré
13. Zoom
14. Récepteur IR arrière
15. Mise au point
16. Douille électrique

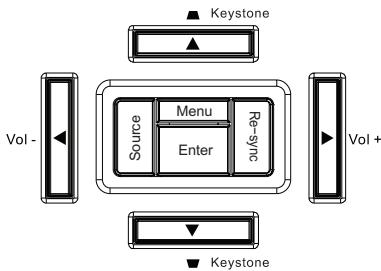

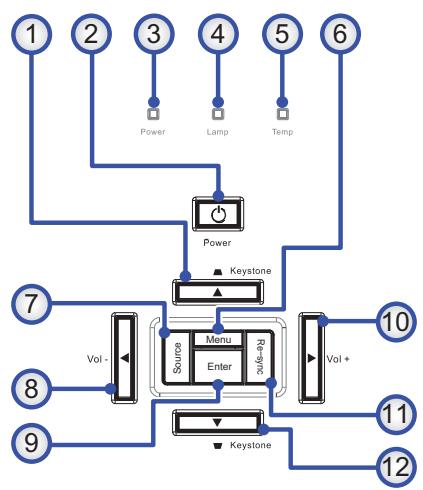

Panneau de commandes

1. Trapèze ▲ / ▲ 7. Source
2. Bouton d'alimentation 8. Vol - /
3. LED d'alimentation 9. Entrer
4. LED lampe 10. Vol + / ▶
5. Temp-LED 11. Re-Sync
6. Menu 12. Trapèze ▼ / ▼

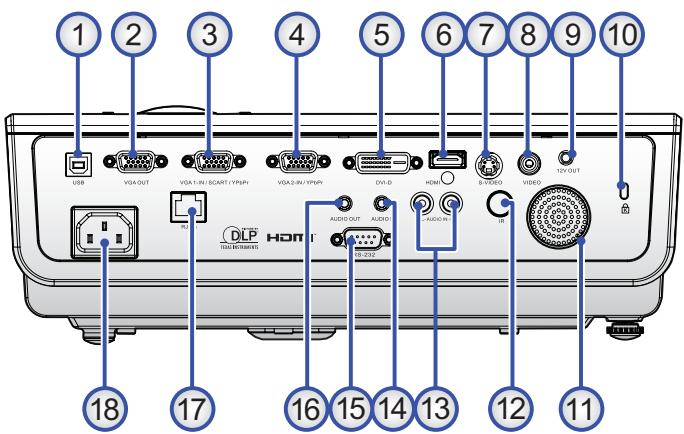

Vue de dos

1 2 3 4 5 6 7 8 9 10 USB VGA/OUT VGA-1-RV SCART/YPGPY VGA-2-RV/YPGPY DVI-D HDMI B-T/R/DVD VIDEO 12V-OUT 18 17 16 15 14 13 12 11 DLP HDMI

1. Connecteur USB
2. SORTIE VGA
   (Connecteur de moniteur externe pour signal VGA1)
3. Connecteur SCART/YPbPr/ENTRÉE VGA-1
4. Connecteur YPbPr/ENTRÉE VGA-2
5. Connecteur DVI-D
6. Connecteur HDMI
7. Connecteur S-VIDEO
8. Connecteur VIDEO
9. Connecteur 12V CC
10. Verrou Kensington
11. Haut-parleur intégré
12. Récepteur IR arrière
13. Connecteurs G/D ENTREE AUDIO
14. Connecteurs ENTREE AUDIO
15. Connecteur RS-232
16. Prise 3,5mm SORTIE AUDIO
17. Connecteur LAN
18. Douille électrique

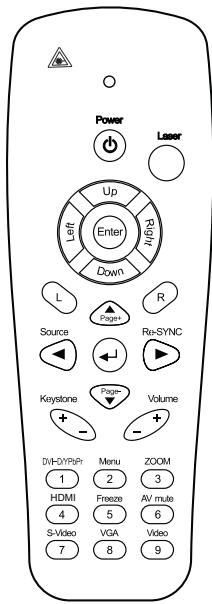

Télécommande

Etant donné les différences d'applications pour chaque pays, certaines régions peuvent avoir des accessoires différents.

1. Laser
2. DEL d'état
3. Interrupteur Marche/Arrêt
4. Commande PC/Souris
5. Clic gauche de la souris
6. Entrée
7. Source /
8. Trapèze +/-
9. Menu/2
10. DVI-D/YPbPr/1
11. HDMI/4
12. S-Vidéo/7
13. Emetteur IR
14. Laser
15. Clic droit de la souris
16. ▲ / Page +
17. Re-Sync / ▶
18. ▼ / Page -
19. Volume +/-
20. ZOOM/3
21. AV muet/6
22. Vidéo/9
23. Figer/5
24. VGA/8


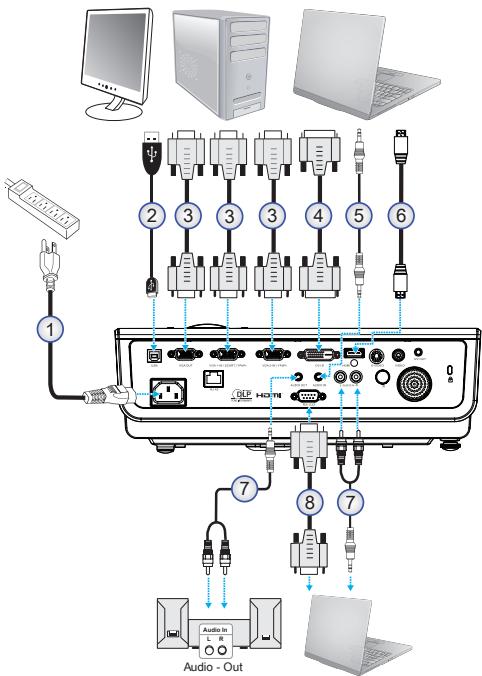

Connexion du projecteur

Connexion à l'ordinateur de bureau/Ordinateur portable

Etant donné les différences d'applications pour chaque pays, certaines régions peuvent avoir des accessoires différents.

1. Cordon d'alimentation
2. Câble USB (en option)
3. Câble VGA2
4. Câble DVI-D (en option)
5. Câble audio (en option)
6. Câble HDMI (en option)
7. Câble audio (optionnel - RCA à mini-prise)
8. Câble RS-232 (en option)

Connexion aux sources vidéo

Lecteur DVD, récepteur HDTV de la boîte numérique 1 2 3 4 5 6 7 8 9 10 Lecteur DVD, récepteur HDTV de la boîte numérique Sortie vidéo

Etant donné les différences d'applications pour chaque pays, certaines régions peuvent avoir des accessoires différents.

1. Cordon d'alimentation
2. Câble d'entrée audio (en option)
3. Câble DVI-D (en option)
4. Câble HDMI (en option)
5. Câble S-Vidéo (en option)
6. Câble vidéo (en option)
7. Câble d'entrée audio (en option)
8. Câble VGA
9. Adaptateur SCART vers RGB & S-vidéo (en option)
10. Adaptateur RGB vers Composant (en option)
11. Câble composant (en option)

Mise sous/hors tension du projecteur Mise sous tension du projecteur

1. Retirez le protège-objectif.
2. Connectez le cordon d'alimentation au projecteur.
3. Allumez les périphériques connectés.
4. Assurez-vous que le DEL d'alimentation clignote puis appuyez sur le bouton Alimentation pour allumer le projecteur.

Commencez par mettre le projecteur sous tension, puis sélectionnez les sources de signal.

L'écran avec le logo de démarrage du projecteur s'affiche et les périphériques connectés seront détectés.

Si le périphérique connecté est un ordinateur portable, appuyez sur les touches appropriées sur le clavier de l'ordinateur portable pour changer la sortie d'affichage sur le projecteur. (Vérifiez le manuel de l'utilisateur de l'ordinateur portable pour déterminer la combinaison de touche Fn utilisée pour changer la sortie d'affichage.

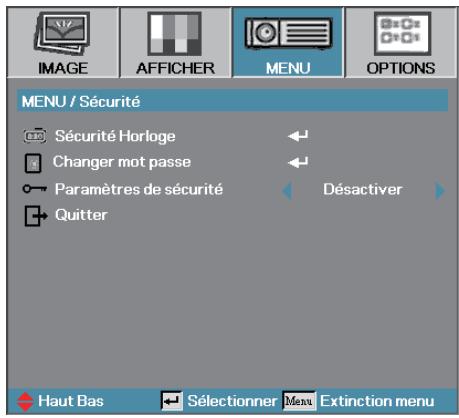

Voir le paramètre de Sécurité à la page 36 si le verrouillage de sécurité est activé.

Optoma DLP PROJECTION SYSTEM

1. Si plus d'un périphérique d'entrée est connecté, appuyez sur le bouton "Source" séquentiellement pour passer d'un périphérique à l'autre. Pour la sélection de source directe, voir page 21.

RVB analogique

1024 x 768 @ 60 Hz

Mise hors tension du projecteur

1. Pressez le bouton ALIMENTATION pour éteindre la lampe du projecteur, vous verrez un message s'afficher sur l'écran du projecteur.

Mise hors tension?

Pressez de nouveau M/A

1. Pressez à nouveau le bouton ALIMENTATION pour confirmer, autrement le message disparaîtra après 5 secondes.

2. Les ventilateurs de refroidissement continuent de marcher pendant environ 10 secondes pour le cycle de refroidissement. (Si vous souhaitez rallumer le projecteur, vous devrez attendre jusqu'à ce que le projecteur ait terminé le cycle de refroidissement et qu'il soit passé en mode veille. Une fois en mode veille, pressez simplement le bouton ALIMENTATION pour redémarrer le projecteur.)

3. Eteignez à l'aide de l'interrupteur d'alimentation principal. Débranchez le cordon d'alimentation de la prise de courant et du projecteur.

Témoin d'avertissement

Quand le témoin DEL LAMPE s'allume en rouge, le projecteur s'éteint automatiquement. Veuillez contacter votre vendeur régional ou le centre de service. Reportez-vous aux pages 54.

Quand le témoin DEL TEMP est allumé en rouge fixe (non clignotant), le projecteur s'éteint automatiquement. En conditions normales, le projecteur peut être rallumé après avoir refroidi. Si le problème persiste, vous devez contacter votre revendeur régional ou notre centre de service client. Voir pages 54.

Réglage de l'image projetée

Réglage de la Hauteur du Projecteur

Le projecteur est équipé d'un pied élévateur pour régler la hauteur de l'image.

Pour faire monter l'image:

1. Soulevez le projecteur ①.
2. Appuyez sur le bouton de l'élévateur ②.
3. Levez l'image à l'angle désiré, le pied de l'élévateur descendra ③.
4. Ajustez l'angle de l'affichage puis relâchez le bouton afin de verrouiller le pied élévateur dans la position voulue.

Pour faire descendre l'image :

Appuyez sur le bouton d'ajustement de la hauteur et appuyez sur le dessus du projecteur.

Pour ajuster l'angle de l'image :

Tournez l'ajustement de l'inclinaison ④ vers la droite ou la gauche jusqu'à ce que vous obteniez l'angle désiré.

Pied de réglage de l'inclinaison ④ ① ② ③

Réglage du Zoom / Mise au point

Vous pouvez tourner la bague du zoom pour faire un zoom avant ou arrière. Pour faire la mise au point de l'image, faites tourner la bague de variation de la focale jusqu'à ce que l'image soit claire. La mise au point du projecteur dépend de sa distance par rapport à l'écran. Voir les pages 19.

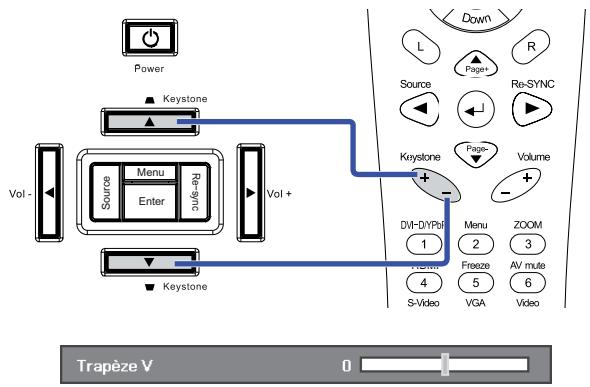

Utilisez les boutons de trapèze pour corriger la déformation de l'image. Ils se trouvent sur la télécommande et sur le panneau de contrôle du projecteur.

Réglage de la taille de l'image projetée

Panneau de commandes

Power

Lamp

Temp

Power

Utilisation du Panneau de commandes

DEL d'alimentation	Vert	Sous tension
	Eteint	Hors tension (CA coupé)
	Clignotant	Veille
DEL de la lampe	Rouge	Code d'erreur
DEL de la température	Rouge	Code d'erreur
	Clignotant	Code d'erreur
Alimentation	Allume et éteint le projecteur.
▲/Trapèze ▲(Flèche Haut)	• Règle la distorsion de l'image positivement.• Parcourt et modifie les paramètres dans l'OSD.
◄/Vol -(flèche gauche)	•Volume moins•Pour se déplacer et changer des réglages dans les menus OSD.
Source	Pressez Source pour sélectionner un signal d'entrée.
Menu	Appuyez sur Menu pour lancer le menu d'affichage d'écran(OSD). Pour quitter l'OSD, appuyez à nouveau sur Menu.
Enter	Confirmer la sélection de votre élément.
Re-Sync	Synchronise automatiquement le projecteur sur la source d'entrée.
►/Vol +(flèche droite)	•Volume plus•Pour se déplacer et changer des réglages dans les menus OSD.
▼/Trapèze ▼(Flèche Haut)	• Règle la distorsion de l'image positivement.• Parcourt et modifie les paramètres dans l'OSD.

Power Laser Up Left Enter HDMI Down L R Source Re-SYNC Keystone Volume + - +- DIV-3YR/P Menu ZOOM 1 2 3 HDMI Freeze AV mule 4 5 6 S-Video VGA Video 7 8 9

Télécommande

Utilisation de la Télécommande
	Marche/Arrêt	Voir la section "Mise hors tension du projecteur", page 15.Voir la section "Mise hors tension du projecteur", page 16.
[324W]	Laser	Appuyez pour utiliser le pointeur sur l'écran.
	Haut	Flèche vers le haut lorsque connecté à un PC via USB.
	Gauche	Flèche vers la gauche lorsque connecté à un PC via USB.
	Bas	Flèche vers le bas lorsque connecté à un PC via USB.
	Droite	Flèche vers la droite lorsque connecté à un PC via USB.
	Entrer	Touche Entrer lorsque connecté à un PC via USB.
	L	Touche L pour émuler le clic gauche d'une souris USB via USB.
	▲	Sélection vers le haut lorsque OSD affiché
	Page +	Page vers le haut pour émuler un clavier USB via USB lorsque l'OSD est fermé.
	R	Touche R pour émuler le clic droit d'une souris USB via USB.
	Source	Appuyez sur "SOURCE" pour choisir parmi les sources RVB, DVI-D, Composante, S-Viséo, Vidéo composite et HDMI.
	Touche de sélection vers la droite	Utilisez les touches de sélection pour choisir des éléments ou effectuer des réglages pour votre sélection.
	Entrer	Confirme votre sélection d'un élément.

Power Laser Up Left Enter HDMI Down L R Source Re-SYNC Keystone Volume + - + - DIV-3Y/PRP Menu ZOOM 1 2 3 HDMI Freeze AV mule 4 5 6 S-Video VGA Video 7 8 9

Utilisation de la Télécommande

Re-SYNC	Re-Sync	Synchronise automatiquement le projecteur sur la source d'entrée.
	Touche de sélection vers la droite	Utilisez les touches de sélection pour choisir des éléments ou effectuer des réglages pour votre sélection.
	▼	Sélection vers le bas lorsque l'OSD est affiché
	Page -	Page vers le bas pour émuler un clavier USB via USB lorsque l'OSD est fermé.
Keystone	Trapèze +/-	Appuyez sur Trapèze +/- pour corri-ger les effets trapézoïdes (haut/bas plus large).
Volume	Volume +/-	Appuyez sur Volume +/- pour ajus-ter le volume.
DV-DYPbPr1	DVI-D/YPb-Pr/1	Appuyez sur DVI-D/YPbPr pour choisir la source Vidéo compo-sante.(Fonction DVI-D disponible sur ce modèle)
Menu2	Menu/2	Pour quitter ou afficher les me-nus d'affichage à l'écran pour le projecteur.
ZOOM3	ZOOM/3	Appuyez sur ZOOM pour faire un zoom avant ou arrière sur les images.
HDMI4	HDMI/4	Appuyez sur HDMI pour choisir la source à partir des connecteurs HDMI.
Freeze5	Geler/5	Appuyez sur Geler pour gerler l'image sur l'écran ou annuler.
AV mute6	Muet AV/6	Appuyez sur Muet AV pour couper le son du haut-parleur intégré.
S-Video7	S-Vidéo/7	Appuyez sur S-Vidéo pour choisir la source S-Vidéo.
VGA8	VGA/8	Appuyez sur VGA pour choisir la source à partir du connecteur VGA.
Video9	Vidéo/9	Appuyez sur Vidéo pour choisir la source Vidéo composite.

Menus d'affichage à l'écran

Le projecteur possède des menus d'affichage à l'écran multilingues qui vous permettent d'effectuer des réglages d'image et de modifier toute une gamme de paramètres. Le projecteur détectera automatiquement la source.

Comment procéder

1. Pour ouvrir le menu OSD, pressez Menu sur la télécommande ou le pavé de touches du projecteur.
2. Lorsque l'OSD s'affiche, utilisez les touches ◀▶ pour sélectionner un élément dans le menu principal. Lors de la sélection d'une page en particulier, pressez la touche ▼ ou Entrer pour entrer dans le sous-menu.
3. Utilisez les touches ▲ ▼ pour sélectionner l'élément souhaité et réglez les paramètres avec les touches ◀▶.
4. Sélectionnez l'élément suivant à régler dans le sous-menu et réglez comme décrit ci-dessus.
5. Pressez Entrer pour confirmer et l'écran retournera au menu principal.
6. Pour quitter, pressez de nouveau Menu. Le menu OSD reviendra au dernier niveau et le projecteur enregistrera automatiquement les nouveaux paramètres.

Menu principal IMAGE DISPLAY SETUP OPTIONS IMAGE / Advanced BrilliantColor™ Degamma Color Temp. Color Space Input Source De-interlace Exit 5 Film Medium Auto Off Réglage Sous- Menu UpDown Select Menu Menu Off

Arborescence du menu

IMAGE Mode Affichage Luminosité Contraste Netteté Saturation Teinte Param. coul Avancé Présentation/Lumineux/Film/sRGB/Tableau noir/ Salle de classe/Utilisateur/Trois dimensions Gain Rouge/Gain Vert/Gain Bleue/Tendance Rouge/Tendance Verte/ Tendance Bleue/Cyan/Jaune/Magenta/Remise à zéro/Qulitter IMAGE | AVANCÉ BrilliantColor™ Degamma Temp. Couleur Echelle Chroma. Source d'Entrée Désentrélacement Quitter Film/Video/Graphique/PC Chaud/Moyen/Froid AUTO/RGB/YUV VGA/S-Video/Video/VGA 2/HDMI/DVI-D/Qulitter Marche/Arrêt AFFICHER Format Suivi Zoom Déplacement H Déplacement V (16:9) Trapèze V Trois dimensions Invers. Sync 3D Arrêt/Lien DLP/IR Marche/Arrêt MENU Langue Projection Pos. Menu Signal Sécurité ID Projecteur Arrangements audio RS232 Réseau Avancé English/Deutsch/Français/Italiano/Español/Português/Polski/ Nederlands/Svenska/Norsk/Dansk/Suomi/Elkynixá/繁體中文/ 简体中文/日本語/한국어/Pyccouir/Magyar/Ceftina/µµel/Inu/Türkçe AUTO/Fréquence/Suivi/Position Horiz./Position Vert./Quitter RS232/Réseau Statut du réseau/DHCP/Adresse IP/Masque s.-réseau/ Passerelle/DNS/Appliquer/Qulitter MENU | Sécurité Sécurité Horloge Changer mot passe Paramètres de sécurité Quitter Mois/Jour/Heure/Quitter Activer/Désactiver MENU | Arrangements audio Volume Muet Entrée audio Quitter Marche/Arrêt Mini/RCA MENU | Avancé Logo Capture logo Légendage Quitter Optoma/Utilisateur Marche/Arrêt Source Lock Haute Altitude Info Cachées Clavier Verrouillé Couleur Arr Plan Avancé Paramètres Lampe Remise à zéro Allumage direct Signal marche Arrêt Auto (min) Mode Veille (min) Mode puissance(Veille) Quitter Oui/Non Marche/Arrêt Marche/Arrêt Marche/Arrêt Eco./ActifOPTIONS | Avancé Rappel de Lampe Mode Lumineux Mise à zéro lampe Quitter


IMAGE OFFICHER MENU OPTIONS IMAGE Mode Affichage Luminosité Contraste Netteté Saturation Teinte Param. coul Avancé Présentation 0 0 0 0 0 0 Haut Bas Sélectionner Menu Extinction menu

Mode Affichage

Il existe de nombreux préréglages usine optimisés pour toute une gamme de types d'images.

Présentation : Bonnes couleurs et luminosité provenant de l'entrée PC.
Luminosité : Luminosité maximale depuis l'entrée PC.
Film : Pour le home cinéma.
sRGB : Couleurs précises standardisées.
Tableau noir : Réglé pour l'utilisation du tableau noir.
Salle de classe : Paramètres recommandés pour la salle de classe.
Utilisateur : Paramétrages de l'utilisateur.
Le réglage initial par défaut de ce mode est mode Présentation/Film.
Tous les réglages postérieurs effectués par l'utilisateur seront sauvegardés dans ce mode pour l'utilisation ultérieure.
3D : Il est recommandé d'activer le mode 3D (DLP-Link / IR).

Luminosité

Règle la luminosité de l'image.

Appuyez ◀ pour assombrir l'image.
Appuyez sur ▶ pour éclaircir l'image.

Contraste

Le contraste contrôle le degré de différence entre les zones les plus claires et les plus sombres de l'image.

Appuyez sur ◀ pour diminuer le contraste.
Appuyez sur ▶ pour augmenter le contraste.


IMAGE Mode Affichage Luminosité Contraste Netteté Saturation Teinte Param. coul Avancé Présentation 0 0 0 0 0 ← ← Haut Bas Sélectionner Menu Extinction menu

Netteté

Règle la netteté de l'image.

Appuyez sur ◀ pour diminuer la netteté.
Appuyez sur ▶ pour augmenter la netteté.

Saturation

Ajuste une image vidéo depuis le noir et blanc jusqu'à des couleurs pleinement saturées.

Appuyez sur ◀ pour diminuer la saturation sur l'image.
Appuyez sur ▶ pour augmenter la saturation sur l'image.

Teinte

Règle la balance des couleurs du rouge et du vert.

Appuyez sur ◀ pour augmenter la quantité du rouge sur l'image.
Appuyez sur ▶ pour augmenter la quantité de rouge dans l'image.

Paramètre Coul

Accèder au menu Paramètre couleur. Sélectionnez les paramètres Gain Rouge/Vert/Bleu pour les réglages de la luminosité et le paramètre Polarisation pour les réglages du contraste pour l'intégralité de l'image. Les paramètres de couleur individuels comme Cyan, Magenta et Jaune sont également réglables. Voir page 27 pour plus de détails.

Avancé

Accéder au menu Avancé. Sélectionnez les options d'affichage avancées telles que Couleur Eclatante, Degamma, Temp. Couleur, Echelle Chroma., Source d'entrée, Dé-entrelacement, et Quitter. Voir en page 28 pour plus d'informations.

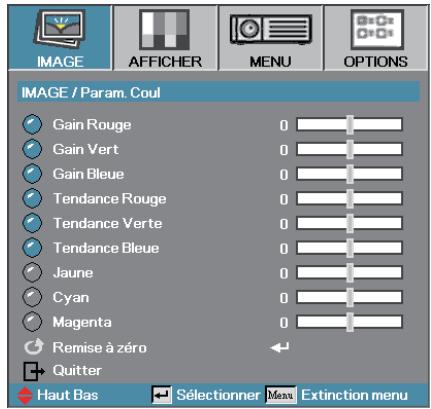

IMAGE | Param. Coul

IMAGE / Param. Coul Gain Rouge 0 Gain Vert 0 Gain Bleue 0 Tendance Rouge 0 Tendance Verte 0 Tendance Bleue 0 Jaune 0 Cyan 0 Magenta 0 Remise à zéro Quitter Haut Bas ← Selectionner Max Extinction menu

Gain

Réglez le gain RVB pour ajuster la Luminosité des couleurs suivantes :

Rouge—Augmente ou diminue la valeur du gain de la couleur rouge.
Vert—Augmente ou diminue la valeur du gain de la couleur vert.
Bleue—Augmente ou diminue la valeur du gain de la couleur bleue.

Bias

Réglez le bias RVB pour ajuster le Contraste des couleurs suivantes :

Rouge—Augmente ou diminue la valeur du bais de la couleur rouge.
Vert—Augmente ou diminue la valeur du bais de la couleur vert.
Bleue—Augmente ou diminue la valeur du bais de la couleur bleue.

Couleur

Réglez ces paramètres pour ajuster le niveau des couleurs suivantes :

Jaune—Augmente ou diminue la valeur de la couleur jaune.
Cyan—Augmente ou diminue la valeur de la couleur cyan.
Magenta—Augmente ou diminue la valeur de la couleur magenta.

Remettre à zéro

Réinitialise toutes les valeurs de réglage des couleurs aux valeurs par défaut.

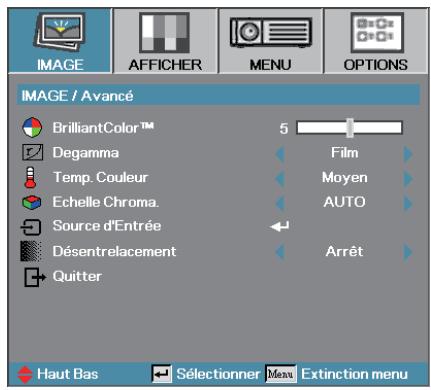

IMAGE | Avancé

IMAGE / Avancé BrilliantColor™ Degamma Temp. Couleur Echelle Chroma. Source d'Entrée Désentrelacement Quitter 5 Film Moyen AUTO Arrêt Haut Bas Sélectionner Menu Extinction menu

Couleur Eclatante

Cet élément réglable utilise un nouvel algorithme de traitement des couleurs et des améliorations de niveau du système pour permettre une luminosité plus élevée tout en offrant une couleur vraie, plus vibrante dans l'image. La plage s'étend de 0 à 10. Si vous préférez une image plus fortement améliorée, réglez vers le paramètre maximum. Pour une image plus douce et plus naturelle, réglez vers le paramètre minimum.

Degamma

Ceci vous permet de choisir une table degamma qui a été réglée précisément pour délivrer la meilleure qualité d'image pour l'entrée.

Film—pour le home cinéma.
Vidéo—pour la source vidéo ou TV.
Graphique—pour la source image.
PC—pour la source ordinateur ou PC.

Temp. Couleur

Règle la température des couleurs. A une température plus basse, l'écran apparaît plus froid, à une température plus élevée, l'écran apparaît plus chaud.

Echelle Chroma

Sélectionner un type de matrice de couleur approprié entre AUTO, RVB et YUV.

Sources d'entrée

Accéder au sous-menu Source d'entrée. Sélectionner les sources à balayer pour au démarrage. Voir en page 29 pour plus d'informations.

Dé-entrelacement

Appuyez sur le bouton de curseur ◀ ou ▶ pour sélectionner différents modes de Dé-entrelacement. Cette fonction convertit un signal vidéo entrelacé en signal progressif.

Marche : Utilisez ce mode pour les Films.
Arrêt : Utilisez ce mode pour les sources Vidéo ou TV.

Le dé-en-trelacement ne prend en charge que le signal 480i/576i/1080i via un câble Composant/S-vidéo/Vidéo.

IMAGE| Avancé | Source d'entrée

IMAGE / Avancé / Source d'Entrée VGA S-Vidéo Vidéo VGA2 HDMI DVI-D Quitter Haut Bas Sélectionner Menu EXTinction menu

Si toutes les sources sont désélectionnées, le projecteur ne peut pas afficher d'image. Laissez au moins une source sélectionnée.

Source d'entrée

Utilisez cette option pour activer ou désactiver les source d'entrée. Appuyez sur ▲ ou ▼ pour sélectionner une source puis appuyez sur Entrer pour l'activer/la désactiver. Le projecteur ne recherchera pas les entrées désélectionnées.

AFFICHER

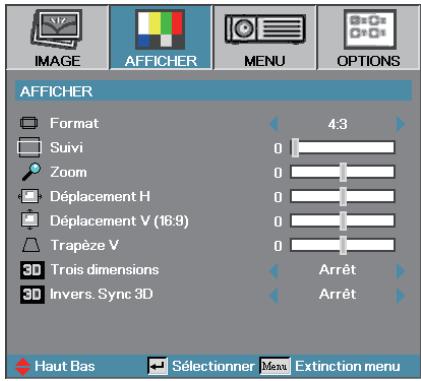

IMAGE AFFICHER MENU OPTIONS AFFICHER Format 4:3 Suivi 0 Zoom 0 Déplacement H 0 Déplacement V (16:9) 0 Trapèze V 0 30 Trois dimensions Arrêt 30 Invers. Sync 3D Arrêt Haut Bas Sélectionner Max Extinction menu

Format

Utilisez cette fonction pour choisir le rformat d'image souhaité.

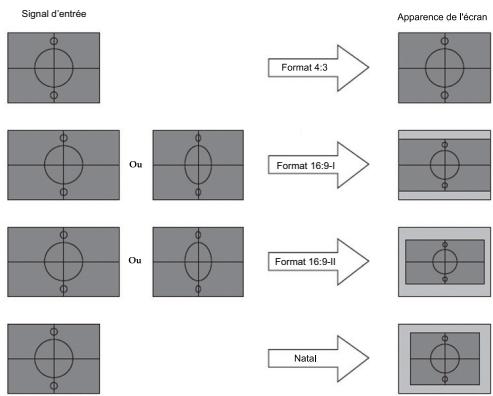

4:3 : Ce format est destiné aux sources d'entrée 4x3 non avancées pour TV à grand écran.
16:9 I (XGA) : Ce format est destiné aux sources d'entrée 16x9, par exemple les HDTV et DVD avancées pour TV à grand écran.
16:9 II (XGA) : Format d'affichage grand écran non standard du projecteur. Une partie de l'image originale sera découpée si le rapport d'aspect de l'image est inférieur à 1,67:1.
Natal : Dépend de la résolution de la source d'entrée – Aucune mise à l'échelle n'est effectuée.
Auto : Sélectionne automatiquement le format approprié.

AFFICHER

IMAGE AFFICHER MENU OPTIONS AFFICHER Format 4:3 Suivi 0 Zoom 0 Déplacement H 0 Déplacement V (16:9) 0 Trapèze V 0 30 Trois dimensions Arrêt 30 Invers. Sync 3D Arrêt Haut Bas Sélectionner Menu Extinction menu

Suivi

La fonction surbalayage permet d'éliminer les bruits dans une image vidéo. Surbalaye l'image pour éliminer le bruit de codage vidéo sur le bord de la source vidéo.

Zoom

Appuyez sur ◀ pour réduire la taille d'une image.
Appuyez sur ▶ pour agrandir une image sur l'écran de projection.

Déplacement H

Déplace la position de l'image projetée horizontalement.

Appuyez sur ◀ pour déplacer l'image à gauche sur l'écran de projection.
Appuyez sur ▶ pour déplacer l'image à droite sur l'écran de projection.

Déplacement V (16:9)

Déplace verticalement la position de l'image projetée au format 16:9 seulement).

Appuyez sur ▶ pour déplacer l'image vers le haut sur l'écran de projection.
Appuyez sur ◀ pour déplacer l'image vers le bas sur l'écran de projection.

Trapèze V

Appuyez sur ◀ ou ▶ pour compenser la déformation verticale de l'image quand le projecteur présente un angle par rapport à l'écran.

Trois dimensions

Appuyez sur ◀ ou ▶ pour sélectionner les différentes fonctions 3D.

Invers. Sync 3D

Appuyez sur ◀ ou ▶ pour activer ou désactiver la fonction Invers. Sync 3D qui permet d'inverser les images.

MENU

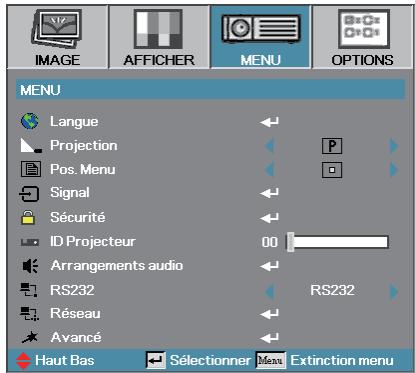

IMAGE AFFICHER MENU OPTIONS MENU Langue Projection Pos. Menu Signal Sécurité ID Projecteur 00 Arrangements audio RS232 RS232 Réseau Avancé Haut Bas Sélectionner Max Extinction menu

Langue

Accéder au menu Langue. Choisissez le menu OSD multilingue. Voir en page 34 pour plus d'informations.

Projection

Sélectionner la méthode de projection:

Bureau Avant P
Le paramètre d'usine par défaut.
Bureau Arrière 9
Quand vous sélectionnez cette fonction, le projecteur renverse l'image de manière à ce que vous puissiez projeter derrière un écran translucide.
Avant Plafond d
Quand vous sélectionnez cette fonction, le projecteur retourne l'image pour une projection depuis plafond.
Plafond Arrière b

Quand vous sélectionnez cette fonction, le projecteur renverse l'image et la retourne. Vous pouvez projeter depuis l'arrière vers un écran translucide avec une projection depuis le plafond.

Pos. Menu

Choisissez l'emplacement du menu sur l'écran d'affichage.

MENU

IMAGE AFFICHER MENU OPTIONS MENU Langue Projection Pos. Menu Signal Sécurité ID Projecteur 00 Arrangements audio RS232 RS232 Réseau Avancé Haut Bas Sélectionner Max Extinction menu

Signal

Accéder au menu Signal. Régler les propriétés de signal du projecteur. Voir en page 35 pour plus d'informations.

Sécurité

Accéder au menu Sécurité. Accéder au caractéristiques de sécurité du projecteur.

Voir en page 36 pour plus d'informations.

ID Projecteur

Sélectionner une ID projecteur à deux chiffres compris entre 0 et 99.

Arrangements audio

Accéder au menu Audio. Régler les propriétés du niveau audio. Voir en page 39 pour plus d'informations.

RS232

Permet le contrôle RS232 d'un projecteur individuellement.

Réseau

Permet au LAN via le navigateur web (Internet Explorer) de contrôle le projecteur. Voir en page 40 pour plus d'informations.

Avancé

Accéder au menu Avancé. Sélectionnez l'affichage d'écran au dé-mar-rage. Voir en page 42 pour plus de d'informations.

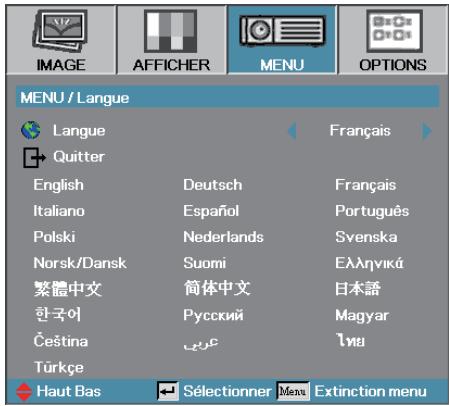

MENU / Langue

MENU / Langue Langue Quitter English Italiano Polski Norsk/Dansk 繁體中文 한국어 Čeština Türkçe Haut Bas Français Deutsch Español Nederlands Suomi 简体中文 Русский БР Français Português Svenska Еллгніків 日本語 Magyar Типу Sélectionner Max Extinction menu

Langue

Choisir le menu OSD multilingue. Appuyez sur ENTRER (◀) dans le sous-menu et utilisez ensuite la touche gauche (◀) ou droite (▶) pour choisir votre langue.

MENU | Signal

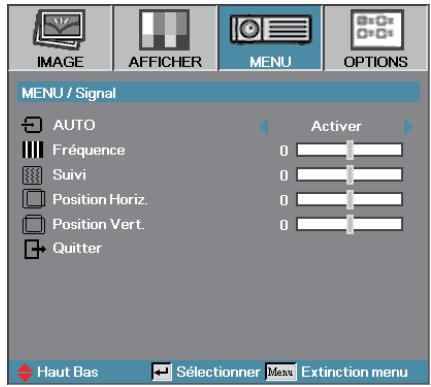

MENU / Signal AUTO Fréquence Suivi Position Horiz. Position Vert. Quitter Activer Haut Bas Sélectionner Menu Extinction menu

AUTO

Activez ou désactivez Automatique pour sélectionner automatiquement les réglages appropriés.

Activer - le projecteur sélectionnera automatiquement les réglages appropriés.
Désactiver - le projecteur ne sélectionnera pas automatiquement les réglages appropriés.

Fréquence

Modifie la fréquence des données d'affichage afin qu'elle corresponde à la fréquence de la carte graphique de votre ordinateur. Si vous voyez apparaître une barre verticale vacillante, utilisez cette fonction pour effectuer un réglage.

Suivi

Phase synchronise la phase du signal d'affichage avec la carte graphique. Si l'image est instable ou vacillante, utilisez cette fonction pour la corriger.

Position Horiz

Appuyez sur ◀ pour déplacer l'image à gauche.
Appuyez sur ▶ pour déplacer l'image à droite.

Position Vert.

Appuyez sur ◀ pour déplacer l'image vers le bas.
Appuyez sur ▶ pour déplacer l'image vers le haut.

MENU | Sécurité

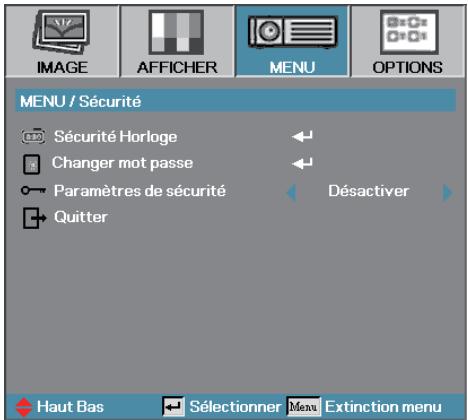

MENU / Sécurité Sécurité Horloge Changer mot passe Paramètres de sécurité Quitter Désactiver Haut Bas Sélectionner Menu Extinction menu

Sécurité Horloge

Accéder sous-menu Sécurité horloge.

IMAGE AFFICHER MENU OPTIONS MENU / Sécurité / Sécurité Horloge JAN Mois 0 12 Jour 0 Heure 0 Quitter Haut Bas Sélectionner Men Extinction menu

Aucun mot de passe requis pour accéder à Réglages | Sécurité sauf si Sécurité Horloge ou Paramètres Sécurité sont activés.

Entrez les mois, les jours et les heures durant lesquels le projecteur peut être utilisé sans entrer le mot de passe. Le fait de quitter le menu Réglages active la Sécurité Horloge.

Une fois qu'il est activé, le projecteur nécessite un mot de passe aux dates et heures spécifiées pour permettre d'activer et d'accéder au menu de sécurité.

Si le projecteur est en cours d'utilisation et que la Sécurité Horloge est active, l'écran suivant s'affiche pendant 60 secondes avant que le mot de passe ne soit requis.

Mot de passe

MENU | Sécurité

MENU / Sécurité Sécurité Horloge Changer mot passe Paramètres de sécurité Quitter Désactiver Haut Bas Sélectionner Menu EXTinction menu

En cas de saisie de trois mots de passe erronés, l'appareil s'éteint au bout de 10 secondes.

Changer mot passe

Utiliser ce sous- menu pour changer le mot de passe de sécurité pour le projecteur.

1. Sélectionner Changer mot passe dans le sous-menu Sécurité. La boîte de dialogue Confirmer modification mot de passe apparaît.
2. Sélectionnez Oui.

Mot de passe

1. Entrez le mot de passe par défautd <1> <2> <3> <4> <5>. Un second écran de mot de masse s'affiche.

Si les nouveaux mots de passe ne correspondent pas, l'écran de mot de passe réapparaît.

Mot de passe Enregistrer mot de passe Confirmer mot de passe Menu Extinction menu

1. Entrez deux fois le nouveau mot de passe pour confirmer.

MENU | Sécurité

MENU / Sécurité Sécurité Horloge Changer mot passe Paramètres de sécurité Quitter Désactiver Haut Bas Sélectionner Menu EXTINCTION MENU

Paramètres de sécurité

Active ou désactive le mot de passe de sécurité.

Activé—le mot de passe actuel est requis pour allumer le projecteur et accéder au menu Sécurité.
Désactivé—aucun mot de passe n'est requis pour les fonctions.

Lorsque la sécurité est activée, l'écran suivant apparaît au démarrage et avant que l'accès au menu Sécurité ne soit autorisé :

Mot de passe

MENU | Arrangements audio

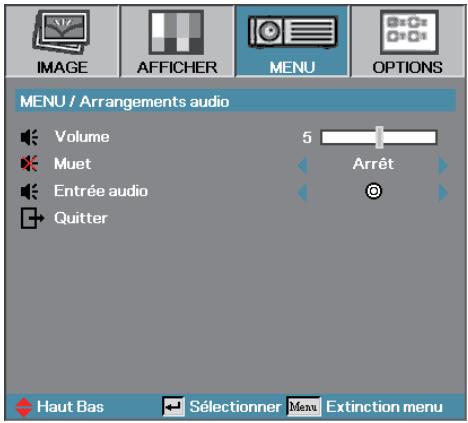

MENU / Arrangements audio Volume Muet Entrée audio Quitter 5 Arrêt Haut Bas Sélectionner Menu Extinction menu

Volume

Appuyez sur ◀ pour diminuer le volume vocal.

Appuyez sur ◀ pour augmenter le volume vocal.

Muet

Activer ou désactiver l'audio.

Arrêt—le volume du haut-parleur est activé.
Marche—le volume du haut-parleur est désactivé.

Entrée audio

Appuyez sur ◀ ou ▶ pour sélectionner la source d'entrée audio.

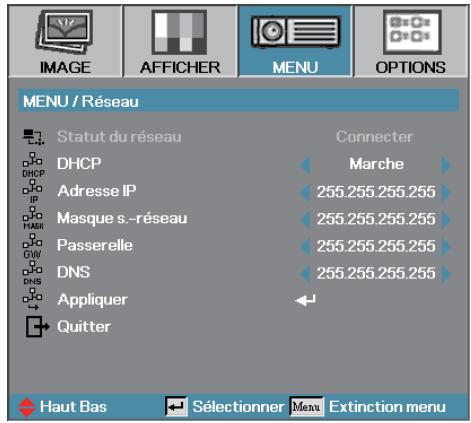

MENU | Réseau

MENU / Réseau Statut du réseau DHCP Adresse IP Masque s.-réseau Passerelle DNS Appliquer Quitter Connector Marche 255.255.255.255 255.255.255.255 255.255.255.255 255.255.255.255 Haut Bas Sélectionner Menu Extinction menu

Utilisez des câbles droits lorsque vous connectez à un hub, commutateur ou routeur.

Utilisez un câble croisé pour connecteur directement le projecteur à un PC.

Statut du Réseau

Appuyez sur Entrer pour appliquer les paramètres Réseau. Si la connexion est réussie, l'affichage OSD affiche la boîte de dialogue suivante.

Etat Réseau—pour afficher les informations du réseau.
DHCP :

Marche: Attribuer automatiquement une adresse IP au projecteur à partir du serveur DHCP.

Arrêt : Attribuer manuellement une adresse IP.

Adresse IP—Sélectionnez une adresse IP
Masque de sous-réseau—Sélectionnez le numéro du masque de sous-réseau.
Passerelle—Sélectionnez la passerelle par défaut du réseau connecté au projecteur.
DNS—Sélectionnez le numéro DNS.
Appliquer—Appuyer sur Entrer pour appliquer la sélection.

MENU | RS232

RS232

RS232

Réseau

RS232

Appuyez sur Enter pour entrer dans le sous-menu RS232 et utilisez la touche gauche (◀) ou droite (▶) pour sélectionner votre commande RS232 favorite.

Lorsque vous sélectionnez Réseau, le message suivant s'affiche :

Chargement des Configurations Réseau – veuillez patienter.

MENU | Avancé

MENU / Avancé Logo Capture logo Légendage Quitter Optoma Arrêt Haut Bas Sélectionner Menu Extinction menu

Logo

Sélectionnez l'écran à afficher au démarrage.

Optoma—l'écran de démarrage par défaut fourni.
Utilisateur—capture d'écran personnalisée utilisant la fonction Capture du logo.

Capture logo

Capturez un écran affiché afin de l'utiliser comme écran de démarrage.

1. Affichez l'écran désiré sur le projecteur.
2. Sélectionnez Capture du logo dans le menu Avancé. Un écran de confirmation apparaît.

Seul un écran de démarrage peut être enregistré à la fois. Les captures suivantes écrasent les fichiers précédents limités à 1280 x 800.

Confirmer capture d'écran Annuler OK

1. Sélectionnez OK. Capture d'écran en cours s'affichera. Une fois terminé, Capture d'écran réussie s'affichera. L'écran capturé est enregistré comme Utilisateur dans le menu Logo.

Légendage

Sélectionnez l'écran pour afficher le closed captioning.

Arrêt-le paramètre fourni par défaut.
Le texte du sous-titrafe s'affichera s'il est disponible.

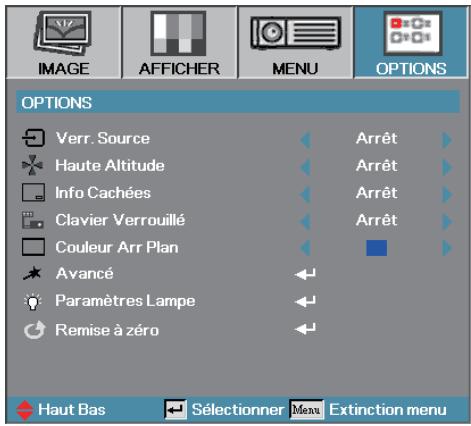

OPTIONS

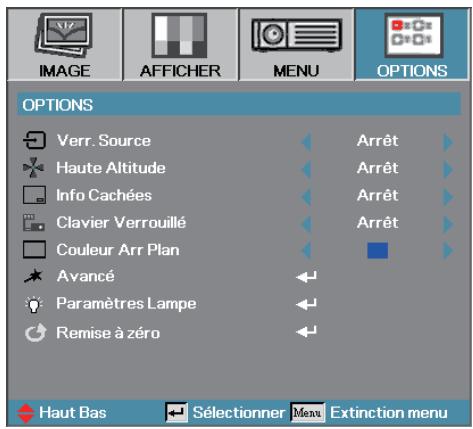

IMAGE AFFICHER MENU OPTIONS OPTIONS Verr. Source Arrêt Haute Altitude Arrêt Info Cachées Arrêt Clavier Verrouillé Arrêt Couleur Arr Plan ■ Avancé ← Paramètres Lampe ← Remise à zéro ← Haut Bas Sélectionner Menu Extinction menu

Verr. Source

Verrouiller la source d'entrée actuelle comme seule source disponible, même si le câble est débranché.

Marche—seule la source actuelle est reconnue comme source d'entrée.
Arrêt—toutes les sources sélectionnées dans Image | Avancé | Source d'entrée sont reconnues comme sources d'entrée.

Haute Altitude

Règle la vitesse du ventilateur suivant l'environnement.

Marche—augmente la vitesse du ventilateur pour une température, humidité ou altitude élevée.
Arrêt—vitesse de ventilateur normale pour des conditions normales.

Info Cachées

Supprimer les messages d'information sur l'écran du projecteur.

Marche—aucun message d'état n'apparaît à l'écran pendant l'utilisation.
Arrêt—des messages d'état apparaissent à l'écran pendant le fonctionnement.

Clavier Verrouillé

Verrouille les boutons du panneau du projecteur.

Marche—un message d'avertissement s'affiche pour confirmer le verrouillage du clavier.

Appuyez 5 s sur la touche "ENTER" du clavier pour le déverrouiller

Arrêt—les fonctions du clavier du projecteur sont normales.

OPTIONS

IMAGE AFFICHER MENU OPTIONS OPTIONS Verr. Source Arrêt Haute Altitude Arrêt Info Cachées Arrêt Clavier Verrouillé Arrêt Couleur Arr Plan Avancé Paramètres Lampe Remise à zéro Haut Bas Sélectionner Menu Extinction menu

Couleur Arr Plan

Sélectionnez la couleur d'arrière-plan désirée pour l'image projetée quand aucune source n'est détectée.

Avancé

Accéder au menu Avancé. Voir en page 45 et pour plus de détails.

Paramètres Lampe

Accèder au menu Paramètres Lampe. Voir en page 46-47 pour plus de détails.

Remise à zéro

Réinitialiser toutes les options à leurs paramètres d'usine par défaut.

OPTIONS | Avancé

IMAGE AFFICHER MENU OPTIONS OPTIONS / Avancé Allumage direct Signal marche Arrêt Auto (min) Mode Veille (min) Mode puissance(Veille) Quitter Arrêt 30 0 Eco. Haut Bas Sélectionner Menu Extinction menu

Allumage direct

Activer ou désactiver Marche directe.

Marche—le projecteur s'allume automatiquement quand l'appareil est alimenté en courant CA.
Arrêt—le projecteur doit être allumé normalement.

Signal marche

Activez ou désactivez le signal marche.

Activer— le projecteur s'allumera automatiquement lorsqu'un signal actif est détecté.
Désactiver— le projecteur ne s'allume que lorsque vous appuyez sur le bouton "Alimentation".

Arrêt Auto (min)

Régler l'intervalle d'Arrêt Auto. Le projecteur éteint la lampe après 30 minutes sans signal, par défaut. L'avertissement suivant s'affiche 60 secondes avant l'arrêt.

Le projecteur s'éteindra automatiquement 60 sec

Lorsque le mode Alimentation (Veille) est réglé sur Eco., le pass-through VGA et Audio, RS-232 et RJ45 seront désactivés lorsque le projecteur est en veille.

Mode Veille (min)

Régler l'intervalle de Mode Veille. Le projecteur s'éteint après la durée d'inactivité spécifiée (quel que soit le signal). L'avertissement suivant s'affiche 60 secondes avant l'arrêt.

Le projecteur s'éteindra automatiquement 60 sec

Mode Puissance (Veille)

Eco. : Choisissez "Eco." pour éviter de gaspiller du courant <1W.
Activé : Choisissez « Activé » pour revenir, au mode de veille normal et le port de sortie VGA sera activé.

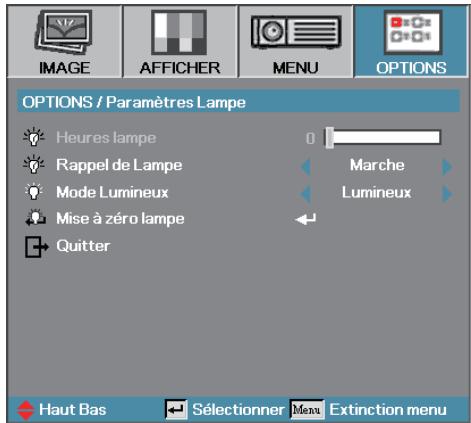

OPTIONS | Paramètres Lampe

OPTIONS / Paramètres Lampe Heures lampe Rappel de Lampe Mode Lumineux Mise à zéro lampe Quitter 0 Marche Lumineux Haut Bas Sélectionner Menu Extinction menu

Heure Lampe

Affiche le nombre d'heures d'activité de la lampe. Cet élément est seulement à afficher.

Rappel de Lampe

Activer ou désactiver le rappel de durée de vie de lampe.

Marche—un message d'avertissement s'affiche quand la durée de vie de lampe restante est inférieure à 30 heures.

La lampe atteint la fin de sa vie

Arrêt—aucun message d'avertissement ne s'affiche.

Mode Lumineux

Sélectionner le mode de luminosité de la lampe.

Luminosité—le paramètre par défaut.
STD—diminue le paramètre de luminosité pour préserver la durée de vie de la lampe.

Options | Paramètre Lampe

OPTIONS / Paramètres Lampe Heures lampe Rappel de Lampe Mode Lumineux Mise à zéro lampe Quitter 0 Marche Lumineux Haut Bas Sélectionner Menu Extinction menu

Mise à zéro lampe

Après avoir remplacé la lampe, réinitialisez le compteur de lampe afin de refléter précisément la durée de vie de la nouvelle lampe.

1. Sélectionnez Mise à 0 lampe.

Un écran de confirmation apparaît.

Confirmer réinitialisation lampe Non Oui

1. Sélectionnez Oui pour réinitialiser le compteur de lampe à zéro.

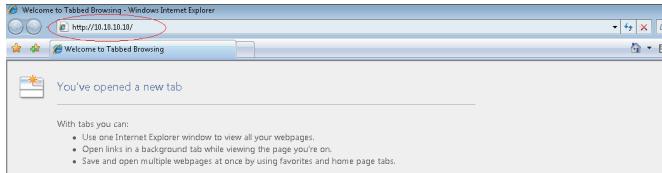

- Le projecteur se connecte au LAN, utilisez le câble Ethernet normal.

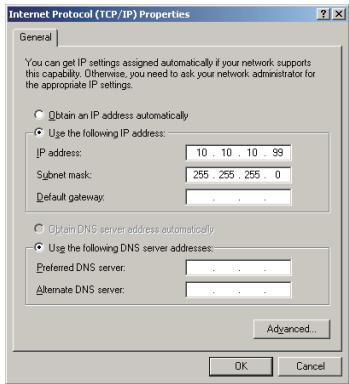

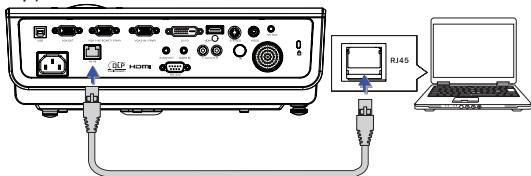

Poste à poste (Le PC se connecte directement au projecteur), veuillez utiliser le câble Ethernet croisé.

LAN\_RJ45

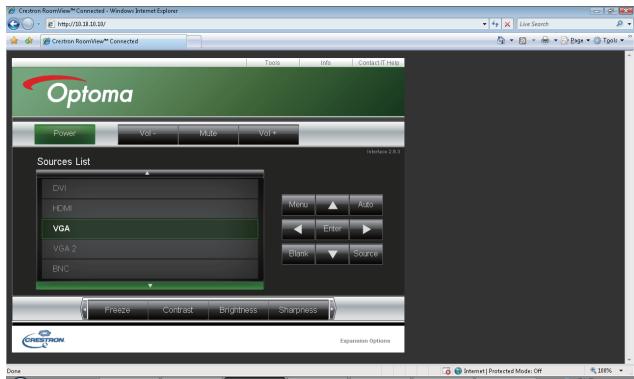

Pour plus de simplicité et de facilité d'utilisation, le projecteur Optoma offre diverses fonctionnalités de réseau et de gestion distante. La fonction LAN/RJ45 du projecteur via un réseau, par exemple géré à distance: Marche/Arrêt, paramètres de Luminosité et de Contraste. Ainsi que des informations sur l'état du projecteur, telles que : Source vidéo, Son Muet, etc.

LAN RJ45

1. Connecter un câble RJ45 aux ports RJ45 sur le projecteur et le PC (Laptop).

SEP HOURS RJ45

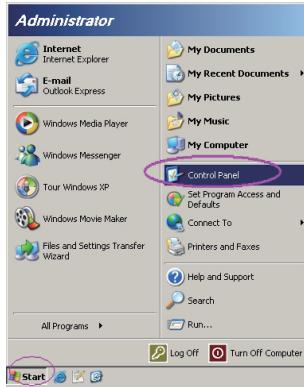

1. Sur le PC (Laptop), sélectionnez Start -> Control Panel-> Network Connections.

1. Cliquez avec le bouton droit de la souris sur votre Connexion réseau local et sélectionnez Property.

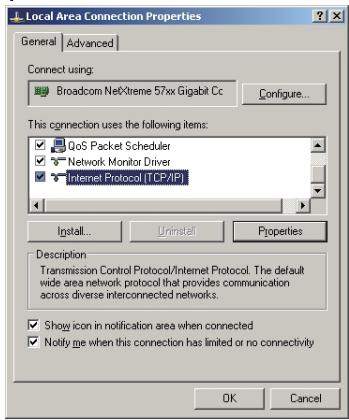

1. Dans la fenêtre Properties, sélectionnez l'onglet General, et sélectionnez Internet Protocol (TCP/IP).

5. Cliquez sur Properties.

6. Renseignez l'adresse IP et le Masque de sous-réseau et appuyez sur OK.

1. Appuyez sur le bouton Menu sur le projecteur.
2. Sélectionnez OSD-> Réglages-> Réseau-> Activé.
3. Entrez les données suivantes :

Adresse IP : 10.10.10.10
Masque s.-réseau : 255.255.255.0
▶ Passerelle : 0.0.0.0
DNS : 0.0.0.0

1. Appuyez sur Appliquer (Entrer) pour confirmer les paramètres.

2. Ouvrez un nagivateur Internet (par exemple Microsoft Internet Explorer avec Adobe Flash Player 9.0 ou une version ultérieure).

1. Dans la barre d'adresse, entrez l'adresse IP: 10.10.10.10.

2. Appuyez sur Appliquer.

Le projecteur est paramétré pour être géré à distance. La fonction LAN/RJ45 s'affiche comme suit.

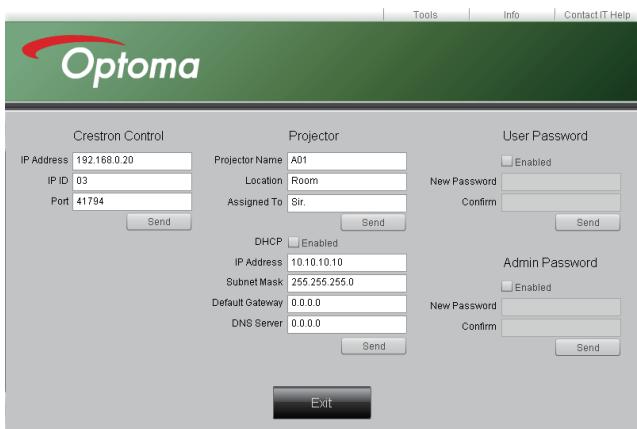

1. En fonction de la page Web du réseau pour la chaîne d'entrée dans l'onglet [Outils], la limite de la longueur d'entrée est dans la liste suivante ("espace" et autres symboles de ponctuation inclus) :

Catégorie	Elément	Longueur d'entrée (caractères)
Contrôle Crestron	Adresse IP	15
	ID IP	2
	Port	5
Projecteur	Nom du projecteur	10
	Emplacement	9
	Assigné à	9
Configuration du réseau	DHCP (activé)	(S/O)
	Adresse IP	15
	Masque de sous-réseau	15
	Passerelle par défaut	15
	Serveur DNS	15
Mot de passe Utilisateur	Activé	(S/O)
	Nouveau mot de passe	15
	Confirmer	15
Mot de Passe Admin	Activé	(S/O)
	Nouveau mot de passe	15
	Confirmer	15

Pour plus d'informations, veuillez visiter le site http://www.crestron.com

Optoma Crestron Control IP Address 192.168.0.20 IP ID 03 Port 41794 Send Projector Projector Name A01 Location Room Assigned To Sir. Send User Password Enabled New Password Confirm Send DHCP Enabled IP Address 10.10.10.10 Subnet Mask 255.255.255.0 Default Gateway 0.0.0.0 DNS Server 0.0.0.0 Send Admin Password Enabled New Password Confirm Send Exit

Dépannage

Si vous rencontrez un problème avec votre projecteur, consultez les informations suivantes. Si le problème persiste, veuillez contacter votre revendeur régional ou le centre de service.


Aucune image n'apparaît à l'écran

Vérifiez que tous les câbles et les connexions d'alimentations sont connectés correctement comme décrit dans la section Installation.
Assurez-vous qu'aucune des broches des connecteurs n'est pas tordue ou cassée.
Vérifiez si la lampe de projection a été correctement installée. Reportez-vous à la section Remplacer la lampe.
Vérifiez que vous avez retiré le protège-objectif et que le projecteur est allumé.

Image partielle qui défile ou affichée de façon incorrecte

Appuyez sur "Re-Sync" sur la télécommande.

Si vous utilisez un ordinateur de bureau:

Pour Windows 95, 98, 2000, XP:

1. Ouvrez l'icône Poste de Travail, le dossier Panneau de configuration et double cliquez sur l'icône Afficher.
2. Sélectionnez l'onglet Paramètres.
3. Vérifiez que votre paramètre de résolution d'affichage est inférieur ou égal à UXGA (1600 x 1200).
4. Cliquez sur le bouton Propriétés avancées.
   Si le projecteur ne projète toujours pas l'image complète, vous devrez aussi changer le moniteur d'affichage que vous utilisez. Reportez-vous aux étapes suivantes.
5. Vérifiez que le paramètre de résolution est inférieur ou égal à UXGA (1600 x 1200).
6. Sélectionnez le bouton Modifier sous l'onglet Ecran.
7. Cliquez sur Afficher tous les périphériques. Puis sélectionnez Types de moniteur standard dans la boîte SP; choisissez le mode de résolution dont vous avez besoin dans la boîte "Modèles".
8. Vérifiez que le paramètre de résolution du moniteur est inférieur ou égal à UXGA (1600 x 1200). (*)

Si vous utilisez un Ordinateur portable:

1. Suivez d'abord les étapes ci-dessus pour régler la résolution de l'ordinateur.
2. Appuyez sur les paramètres de permutation de sortie. Exemple : [Fn]+[F4]

Acer	[Fn]+[F5]	IBM/Lenovo	[Fn]+[F7]
Asus	[Fn]+[F8]	HP/Compaq	[Fn]+[F4]
Dell	[Fn]+[F8]	NEC	[Fn]+[F3]
Gateway	[Fn]+[F4]	Toshiba	[Fn]+[F5]

Mac Apple: Préférences système ⇔ Affichage ⇔ Organisation ⇔ Affichage Miroir

Si vous rencontrez des difficultés pour changer les résolutions ou que votre moniteur se fige, redémarrez l'ensemble de l'équipement ainsi que le projecteur.

L'écran de l'ordinateur portable ou du PowerBook n'affiche pas votre présentation

Si vous utilisez un Ordinateur portable :

Certains ordinateurs portables peuvent désactiver leur propres écrans lors de l'utilisation d'un second périphérique d'affichage. Chacun d'eux a une manière propre d'être réactivé. Consultez le manuel de votre ordinateur pour des informations détaillées.

L'image est instable ou vacillante

Utilisez Suivi pour la corriger. Voir en page 35 pour plus d'informations.
Changez le paramètre de couleur du moniteur sur votre ordinateur.

L'image présente une barre verticale vacillante

Utilisez Fréquence pour effectuer un réglage. Voir en page 35 pour plus d'informations.
Vérifiez et reconfigurez le mode d'affichage de votre carte graphique pour le rendre compatible avec le projecteur.

L'image n'est pas nette

Assurez-vous d'avoir retiré le protège-objectif.
Ajustez la bague de variation de la focale sur l'objectif du projecteur.
Assurez-vous que l'écran de projection se trouve à une distance adéquate du projecteur Voir pages 19 pour plus d'informations.

L'image est étirée lors de l'affichage d'un DVD 16:9

Lorsque vous regardez un DVD anamorphic ou un DVD 16:9, le projecteur affiche la meilleure image au format 16:9 dans l'OSD. Si vous regardez un DVD au format 4:3, veuillez changer le format pour 4:3 dans l'OSD du projecteur. Si l'image est toujours étirée, vous devrez également régler le rapport d'aspect en vous référant à ce qui suit:

Veuillez configurer le format d'affichage pour un rapport d'aspect 16:9 (large) sur votre lecteur DVD.

L'image est trop petite ou trop grande

Réglez la Bague de Réglage du Zoom sur le dessus du projecteur.
Rapprochez ou éloignez le projecteur de l'écran.
Pressez le bouton [Menu] sur la télécommande ou sur le panneau de contrôle du projecteur, allez sur Affichage | Recherche et essayez avec les paramètres différents.

Des bords de l'image sont inclinés

Si possible, repositionnez le projecteur de manière à ce qu'il soit centré par rapport à l'écran et au-dessous de celui-ci.
Appuyez sur [Trapèze +/-] sur la télécommande jusqu'à ce que les bords de l'image soient verticaux.

L'image est renversée

Sélectionnez MENU | Projection dans l'OSD et réglez la direction de projection.

Autre

Le projecteur arrête de répondre aux commandes

Si possible, éteignez le projecteur puis débranchez le cordon d'alimentation et attendez au moins 60 secondes avant de reconnecter l'alimentation.

La lampe grille ou émet un claquement

Quand la lampe atteint la fin de sa durée de vie, elle grillera, éventuellement avec un fort bruit de claquage. Si cela se produit, le projecteur ne s'allumera pas tant que le module de lampe n'aura pas été remplacé. Pour remplacer la lampe, suivez les procédures qui figurent dans la section Remplacement de la lampe en page 56.

Indication de l'état du projecteur

Message	DEL d'AlimentationPower ( ^1 )	DEL de la températureTemp(Rouge)	DEL de la lampeLamp(Rouge)
Etat Veille(cordon d'alimentation d'entrée)	Clignote lentement2 sec éteint2 sec allumé	○	○
Sous tension (préchauffage)	Clignotant0,5 sec éteint0,5 sec allumé	○	○
Sous tension& allumage de la lampe	( ^1 )	○	○
Hors tension (Refroidissement)	Clignotant1 sec éteint1 sec allumé< 10 sec avant éteint	○	○
Erreur (panne de la lampe)	Clignotant0,5 sec éteint0,5 sec allumé	○
Erreur (Panne du ventilateur)	Clignot ( ^1 ) 0,5 sec éteint0,5 sec allumé	Clignotant0,5 sec éteint0,5 sec allumé	○
Erreur (surchauffe)	Clignotant0,5 sec éteint0,5 sec	Clignotant0,5 sec éteint0,5 sec allumé	○

Voyant fixe ⇔

Pas de voyant ○

Rappels de message

Remplacement de la lampe :

La lampe atteint la fin de sa vie

Hors limites : (voir ce qui suit pour plus d'informations)

Signal d'entrée hors limites Résolution d'Image réduite

Télécommande

Si la télécommande ne fonctionne pas

Vérifiez que l'angle de fonctionnement de la télécommande est de ±15 environ.
Assurez-vous qu'il n'y a aucun obstacle entre la télécommande et le projecteur. Placez-vous à une distance de moins de 7 m (23 pieds) du projecteur.
Assurez-vous que les piles sont correctement insérées.
Remplacez les piles faibles de la télécommande.

Problèmes audio

Il n'y a pas de son

Réglez le volume sur la télécommande.
Réglez le volume de la source audio.
Vérifiez la connexion du câble audio.
Testez la source de sortie audio avec d'autres haut-parleurs.
Faites vérifier le projecteur.

Le son est déformé

Vérifiez la connexion du câble audio.
Testez la source de sortie audio avec d'autres haut-parleurs.
Faites vérifier le projecteur.

Remplacement de la lampe

La lampe de projection doit être remplacée quand elle grille. Elle ne doit être remplacée que par une lampe certifiée, que vous pouvez commander chez votre vendeur local.

Important :

La lampe contient une certaine quantité de mercure et doit être éliminée conformément à la réglementation locale.
Evitez de toucher la surface en verre de la nouvelle lampe, car cela pourrait raccourcir sa durée de vie.

Avertissement :

Prenez soin d'éteindre et de débrancher le projecteur au moins une heure avant de remplacer la lampe. Le non respect de cette consigne pourrait entraîner de graves brûlures.

1. Mettez le projecteur hors tension en appuyant sur le bouton de march/arrêt.
2. Attendez que le projecteur ait refroidi pendant au moins 30 minutes.
3. Déconnectez le cordon d'alimentation.
4. Ouvrez le couvercle de la vis. ①
5. Enlevez la vis de fixation du couvercle du compartiment de la lampe. ②
6. Enlevez le couvercle du compartiment de la lampe. ③
7. Enlevez les trois vis du module de la lampe.

Soulevez la poignée du module. ④

1. Tirez fermement sur la poignée du module pour faire sortir le module de la lampe. ⑤

Pour replacer le module de la lampe, suivez les étapes précédentes dans l'ordre inverse. Pendant l'installation, alignez le module de la lampe avec le connecteur et assurez-vous qu'il est horizontal pour éviter des dommages.

1. Allumez le projecteur et utilisez la fonction "Mise à zéro lampe" une fois que le module de la lampe a été changé.

Mise à zéro lampe : Reportez-vous à la page 47 pour plus d'informations.

Nettoyer le projecteur

Nettoyer le projecteur pour retirer poussière et traces de doigts et assurer un bon fonctionnement.

Avertissement :

Prenez soin d'éteindre et de débrancher le projecteur au moins une heure avant de remplacer la lampe.
Nettoyage. Le non respect de cette consigne pourrait entraîner de graves brûlures.
N'utilisez qu'un tissu légèrement humide. Ne pas laisser d'eau pénétrer par les orifices de ventilation du projecteur.
Si un peu d'eau pénètre à l'intérieur du projecteur pendant le nettoyage, laissez-le débranché plusieurs heures dans une salle bien aérée avant de l'utiliser.
Si une grande quantité d'eau pénètre dans le projecteur en le nettoyant, faites-le vérifier.

Nettoyage de l'objectif

Vous pouvez acheter des produits de nettoyage d'objectif optique dans la plupart des magasins d'appareils photo. Suivez ces étapes pour nettoyer l'objectif du projecteur.

1. Appliquez un peu de nettoyant d'objectif optique sur un tissu doux et propre.

(N'appliquez pas le produit directement sur l'objectif.)

1. Essuyez légèrement l'objectif dans un mouvement circulaire.

Attention :

N'utilisez pas de nettoyants ou dissolvants abrasifs.
N'appliquez pas de nettoyants pour éviter de décolorer le boîtier du projecteur.

Nettoyage du boîtier

Suivez ces étapes pour nettoyer le boîtier du projecteur.

1. Essuyez la poussière avec un chiffon humide.
2. Humidifiez le chiffon avec de l'eau chaude et un détergent doux (de vaisselle, par exemple), et essuyez le boîtier.
3. Rincez le détergent du tissu et essuyez le projecteur à nouveau.

Attention :

Pour empêcher la décoloration du boîtier, n'utilisez pas de nettoyants abrasifs à base d'alcool.

Modes de Compatibilité

Compatibilité d'ordinateurs

Pour la résolution grand écran (WXGA), le support de compatibilité dépend des modèles de Notebook/PC.

Les signaux d'entrée 120Hz peuvent dépendrent de la carte graphique.

Signal	Résolution	Vitesse de rafraîchissement (Hz)
NTSC	-	60
PAL/SECAM	-	50
VESA	640 x 350	70.1/ 85.1
	640 x 400	70.1 / 85.1
	720 x 350	70
	720 x 400	70/ 85
	720 x 576	50/ 60
VGA	640 x 480	60/ 67/ 72.8/ 75/ 85
SVGA	800 x 600	56.3/ 60.3/ 75/ 72.2/ 80/ 85.1/ 120
	832 x 624	72/ 75
	1024 x 576	50/ 60
XGA	1024 x 768	60/ 70.1/ 72/ 75/ 85/ 120
	1152 x 864	60/ 70/ 75/85
HD720	1280 x 720	50/ 60/ 75/ 85/ 120
WXGA	1280 x 768	60/ 70/ 75/ 85
WXGA-800	1280 x 800	60
SXGA	1280 x 1024	60/ 75/85
SXGA+	1400 x 1050	60
UXGA	1600 x 1200	60
	1600 x 1050	60
HDTV	1920 x 1080	25/30
	1920 x 1080i	50/ 60
	1920 x 1080p	24/25/30/50/ 60
	1280 x 720	60
	1280 x 720p	50/ 60
SDTV	720 x 576	50
	720 x 576i	50
	720 x 576p	50
	720 x 480	60
	720 x 480i	60
	720 x 480p	60

Compatibilité de Apple Mac

Résolution		Macbook	Macbook Pro (Intel)	Power Mac G5	Power Mac G4
	Hz-	Analogique	Analogique	Analogique	Analogique
800x600	60	o	o	-	-
800x600	72	o	o	o	o
800x600	75	o	o	o	o
800x600	85	o	o	o	o
1024x768	60	o	o	o	o
1024x768	70	o	o	o	o
1024x768	75	o	o	o	o
1024x768	85	o	o	o	o
1280x720	60	o	o	o	o
1280x720	75	o	o	-	o
1280x720	85	o	o	-	o
1280x768	60	o	o	-	o
1280x768	75	o	o	o	o
1280x768	85	o	o	-	o
1280x800	60	o	o	o	o
1280x1024	60	-	o	o	o
1280x1024	75	-	o	o	-
1680x1050	60	o	o	-	-
1920x1200	60	o	o	-	-

Commandes RS232

Connecteur RS232 (coté du projecteur)

① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨

N° de broche	Spécifications
1	N/A
2	RXD
3	TXD
4	DTR
5	GND
6	DSR
7	RTS
8	CTS
9	N/A

Liste des fonctions du protocole RS232

Commande RS232

Baud Rate	9600
Data Bits	8
Parity Check	None
Stop Bits	1
Flow Control	None
UART16550 FIFO	Disable

Lead Code	Projector ID		Command ID			space	variable	carriage return
~	X	X	X	X	X		n	CR
Fix codeOne Digit	Set in OSD00~99Two Digit00 is for universal use		Defined by Optoma2 or 3 DigitSee the Follow content			One Digit	Per itemDefinition	Fix codeOne Digit

Dû à la différence d'application pour chaque modèle. La fonction dépend du modèle acheté.

Item	Key Definition		ASCII	Pass	Fail
1	Power	n=1	~XX140 n	P	F
2	Laser	N/A
3	Remote Mouse Up	n=3		P	F
4	Remote Mouse Left	n=4		P	F
5	Remote Mouse Enter	n=5		P	F
6	Remote Mouse Right	n=6		P	F
7	Remote Mouse Down	n=7		P	F
8	Mouse Left Click	n=8		P	F
9	Mouse Right Click	n=9		P	F
10	Up/Page +	n=10		P	F
11	Left/Source	n=11		P	F
12	Enter (for projection MENU)	n=12		P	F
13	Right/Re-SYNC	n=13		P	F
14	Down/Page -	n=14		P	F
15	Keystone +	n=15		P	F
16	Keystone -	n=16		P	F
17	Volume -	n=17		P	F
18	Volume +	n=18		P	F
19	DVI-D/YPbPr/1	n=19		P	F
20	Menu/2	n=20		P	F
21	Zoom/3	n=21		P	F
22	HDMI	n=22		P	F
23	Freeze/5	n=23		P	F
24	AV Mute/6	n=24		P	F
25	S-Video/7	n=25		P	F
26	VGA/8	n=26		P	F
27	Video/9	n=27		P	F

Keypad Command

Function			ASCII	Pass	Fail
Power	On/Off	n=1/n=2 & 0	~XX00 n	P	F
Power On with Password			~XX00 1nnnnn	P	F
Re-sync		n=1	~XX01 n	P	F
AV Mute	On/Off	n=1/n=2 & 0	~XX02 n	P	F
Mute	On/Off	n=1/n=2 & 0	~XX03 n	P	F
Freeze		n=1	~XX04 n	P	F
UnFreeze		n=2 & o	~XX04 n	P	F
HDMI		n=1	~XX12 n
DVI-D		n=2
VGA 1		n=5
VGA 2		n=6
VGA 1 SCART		n=7
VGA 1 Component		n=8
S-Video		n=9
Video		n=10
VGA 2 Component		n=13

OSD/Image

Function				ASCII	Pass	Fail
Display Mode	Presentation		n=1	~XX20 n	P	F
	Bright		n=2
	Movie		n=3
	sRGB		n=4
	Classroom		n=7
	Blackboard		n=8
	User		n=5
	3D		n=11
Brightness			n=-50 - +50	~XX21 n	P	F
Contrast			n=-50 - +50	~XX22 n	P	F
Sharpness			n=-15 - +15	~XX23 n	P	F
Saturation			n=-50 - +50	~XX45 n	P	F
Tint			n=-50 - +50	~XX44 n	P	F
IMAGE/Advanced	BrilliantColorTM		n=0 - 10	~XX34 n	P	F
	Degamma	Film	n=1	~XX35 n	P	F
		Video	n=2
		Graphics	n=3
		PC	n=4
	Color Temp.	Warm	n=1	~XX36 n	P	F
		Medium	n=2
		Cold	n=3
IMAGE/Advanced	Color Settings	Red Gain	n=-50 ~ 50	~XX24 n	P	F
		Green Gain	n=-50 ~ 50	~XX25 n	P	F
		Blue Gain	n=-50 ~ 50	~XX26 n	P	F
		Red Bias	n=-50 ~ 50	~XX27 n	P	F
		Green Bias	n=-50 ~ 50	~XX28 n	P	F
		Blue Bias	n=-50 ~ 50	~XX29 n	P	F
		Cyan	n=-50 ~ 50	~XX30 n	P	F
		Yellow	n=	~XX31 n	P	F
		Magenta	n=	~XX32 n	P	F
		Reset	n=1	~XX33 n	P	F
	Color Space	Auto	n=1	~XX37 n	P	F
		RGB	n=2
		YUV	n=3
IMAGE/Advanced	Input Source Filters	HDMI	n=1	~XX39 n	P	F
		DVI-D	n=2
		VGA 1	n=5
		VGA 2	n=6
		S-Video	n=9
		Video	n=10
IMAGE/Advanced	De-Interlace	On	n=1	~XX40 n	P	F
		Off	n=2 & 0

OSD/Display

Function			ASCII	Pass	Fail
Format	4:3	n=1	~XX60 n	P	F
	16:9 I	n=2
	16:9 II	n=3
	Native	n=6
	Auto	n=7
Overscan		n=0-10	~XX61 n	P	F
Zoom		n=-30 - +50	~XX62 n	P	F
H Image Shift		n=-50 - +50	~XX63 n	P	F
V Image Shift (16:9)		n=-24 - +24	~XX64 n	P	F
V Keystone		n=-30 - +30	~XX66 n	P	F
3D mode	Off	n = 1	~XX230 n
	DLP Link	n = 2
	IR	n =3
3D sync invert	Off/ON	n=2 & 0	~XX231 n

OSD/Setup

Veuillez noter que des dommages sur le projecteur suite à une mauvaise installation annulent la garantie.

Assurez-vous qu'il y a une distance d' au moins 10 cm entre le couvercle inférieur du projecteur et le plafond.

Evitez de placer le projecteur près de sources de chaleur comme des dispositifs de climatisation et des radiateurs. Tout excès de chaleur entraîne l'arrêt du projecteur.

Installation au plafond

Pour éviter d'endommager votre projecteur, veuillez utiliser le kit de fixation recommandé pour l'installation.

Pour des raisons de conformité, utilisez uniquement une fixation pour plafond et des vis certifiées UL répondant aux spécifications suivantes :

▶ Type de vis : M4
Longueur maximum des vis : 11 mm
Longueur minimum des vis : 9 mm

Consultez le schéma suivant pour fixer le projecteur au plafond.

326.22 [12.820] 82.38 [3.238] 106.20 [4.174] 53.50 [2.103] 243.73 [9.579] 82.21 [3.231] 160.50 [6.307] 24.50 [0.963] 51.50 [2.024] 65.23 [2.564] 136.23 [5.354] 155.73 [6.120] 109.00 [4.284] 76.00 [2.987] Unit: mm

Les bureaux d'Optoma dans le monde

Pour une réparation ou un support, veuillez contacter votre bureau régional.

USA

715 Sycamore Drive Tél : [phone]

Milpitas, CA 95035, USA Télécopie : 408-383-3702

www.optomausa.com Service : [e-mail]

Canada

5630 Kennedy Road, Mississauga, Tél : [phone]

ON, L4Z 2A9, Canada Télécopie : 905-361-2581

www.optoma.ca Service : [e-mail]

Europe

www.optoma.eu Télécopie : [phone]

Service Tél : [phone] Service : [e-mail]

France

Bâtiment E Tél : [phone]

81-83 avenue Edouard Vaillant Télécopie : [phone]

92100 Boulogne Billancourt, France Service : [e-mail]

Espagne

C/ José Hierro,36 Of. 1C Tél : [phone]

28522 Rivas VaciaMadrid, Télécopie : [phone]

Spain

Allemagne

Werftstrasse 25 Tél : [phone]

D40549 Düsseldorf, Télécopie : [phone]

Avis concernant les Réglementations & la Sécurité

Cet appendice liste les instructions générales concernant votre projecteur.

Avis FCC

Cet appareil a été testé et reconnu conforme aux limites pour les appareils numériques de Classe B, conformément à l'article 15 des Règlements FCC. Ces limites sont conçues pour offrir une protection raisonnable contre les interférences néfastes dans une installation résidentielle. Cet appareil génère, utilise et peut émettre de l'énergie fréquence radio, et s'il n'est pas installé et utilisé en accord avec les instructions, il peut provoquer des interférences dans les communications radio.

Cependant, il n'y a aucune garantie que des interférences ne se produiront pas dans une installation particulière. Si cet appareil provoque des interférences néfastes pour la réception de la radio ou de la télévision, ce qui peut être déterminé en éteignant puis en rallumant l'appareil, l'utilisateur est encouragé à tenter de corriger les interférences par une ou plusieurs des mesures suivantes :

Réorienter ou déplacer l'antenne de réception.
Eloigner l'appareil du récepteur.
Connector l'appareil sur un circuit différent de celui sur lequel le récepteur est branché.
Consulter le revendeur ou un technicien radio/télévision expérimenté.

Avis : Câbles blindés

Toutes les connexions aux autres appareils informatiques doivent être effectuées à l'aide de câbles blindés afin de préserver la conformité avec les règlementations FCC.

Précaution

Tous les changements ou les modifications non expressément approuvés par le constructeur peuvent annuler le droit de l'utilisateur, qui est accordé par la Commission de Communications Fédérale, à utiliser cet projecteur.

Conditions de fonctionnement

Ce matériel est conforme à l'Article 15 des Règlements FCC. Son fonctionnement est sujet aux deux conditions suivantes:

1. Cet appareil ne doit pas provoquer d'interférences néfastes, et
2. Cet appareil doit accepter toutes les interférences reçues, y compris celles pouvant provoquer un fonctionnement indésirable.

Avis : Câbles blindés

Cette appareil numérique de classe B est conforme avec l'ICES-003 canadien.

Remarque à l'intention des utilisateurs canadiens

Cet appareil numerique de la classe B est conforme a la norme NMB-003 du Canada.

Déclaration de Conformité pour les pays dans l'Union Européenne

Directive 2004/108/EC EMC (comprenant les amendements)
Directive 2006/95/EC concernant la Basse Tension
Directive 1999/5/EC R & TTE (si le produit dispose de la fonction RF)

Consignes de mise au rebut

Ne pas jeter cet appareil électronique dans les déchets pour vous en débarrasser. Pour réduire la pollution et garantir une meilleure protection de l'environnement, veuillez le recycler.
