BRUGSANVISNING EH341 OPTOMA

Consignes de sécurité importantes.... 4

Consignes de sécurité pour la 3D .... 5

Avis sur le droit d'auteur 6

Limitation de responsabilité....6

Reconnaissance de marque....6

FCC 7

Déclaration de Conformité pour les pays dans l'Union Européenne.... 7

WEEE....7

INTRODUCTION 8

Description du contenu de la boîte 8

Accessoires standard 8

Accessoires en option 8

Description du produit....9

Connexions....10

Pavé 11

Télécommande....12

CONFIGURATION ET INSTALLATION.... 13

Installation du projecteur .... 13

Connector des sources au projecteur.... 14

Réglage de l'image projetée.... 15

Configuration de la télécommande.... 16

UTILISER LE PROJECTEUR.... 18

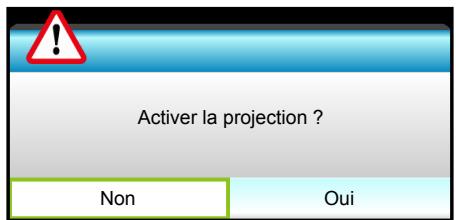

Mise sous/hors tension du projecteur.... 18

Sélectionner une source d'entrée.... 20

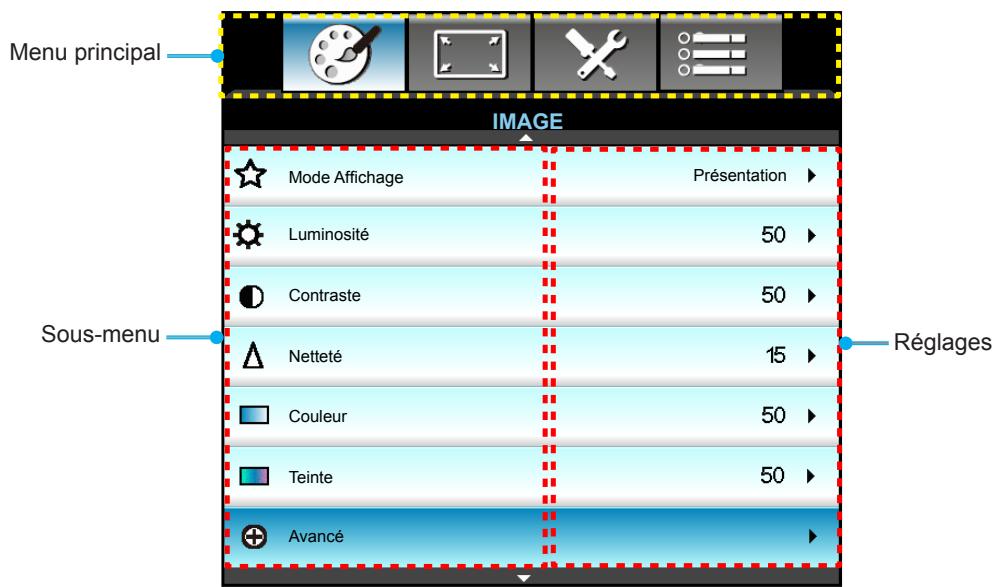

Navigation dans le menu et fonctionnalités.... 21

Arborescence du menu OSD.... 22

Menu Image....28

Menu Image - Avancé 31

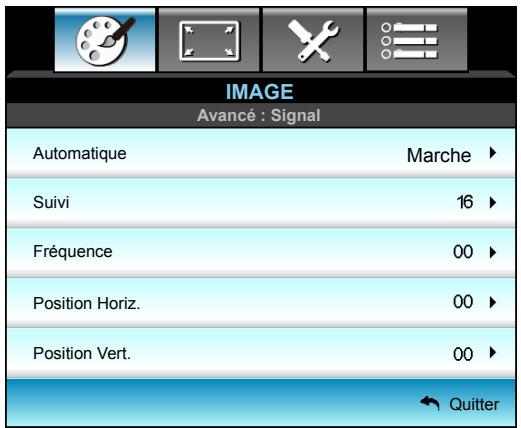

Menu signal avancé image.... 34

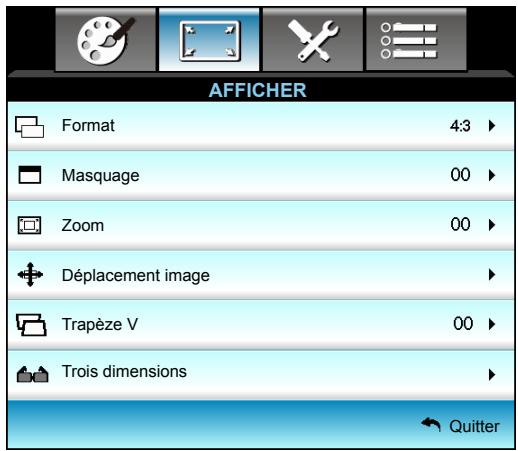

Menu Affichage.... 36

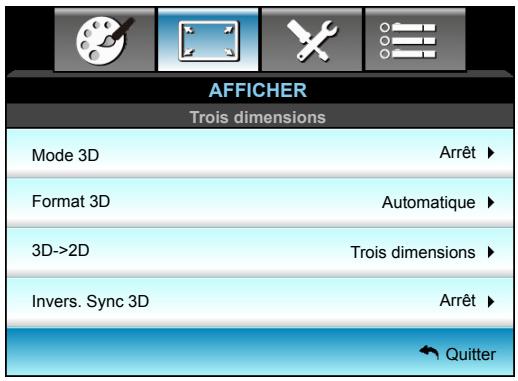

Menu Affichage 3D 38

Menu Configuration 40

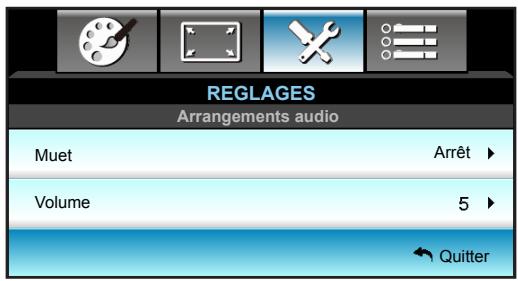

Menu Configuration - Arrangements audio.... 42

Menu Configuration - Sécurité 43

Menu Configuration - Avancé 45

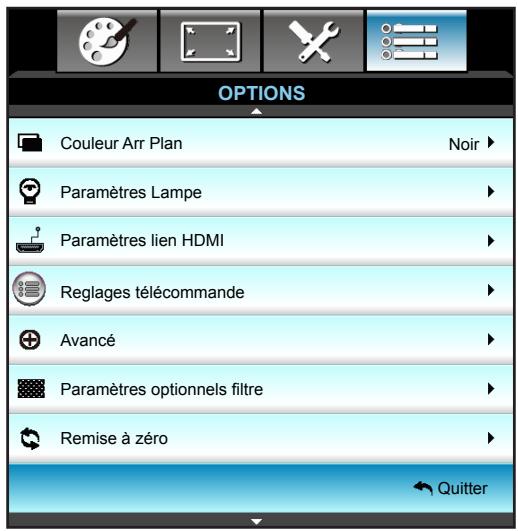

Menu Options 46

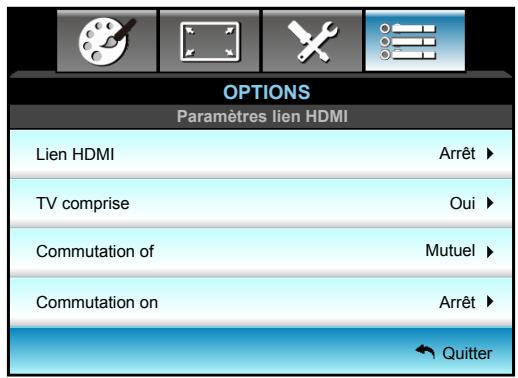

Options menu Paramètres lien HDMI.... 51

Menu Options - Réglages télécommande 53

Menu Options - Paramètres du filtre optionnel 54

Menu Options - Avancé 55

Configuration 3D....57

ENTRETIEN 58

Remplacement de la lampe.... 58

Installer et nettoyer le filtre à poussière.... 61

INFORMATIONS SUPPLÉMENTAIRES...... 62

Résolutions compatibles.... 62

Taille d'image et distance de projection.... 64

Dimensions du projecteur et installation au plafond 65

Liste des Fonctions du Protocole RS232 66

Codes télécommande....71

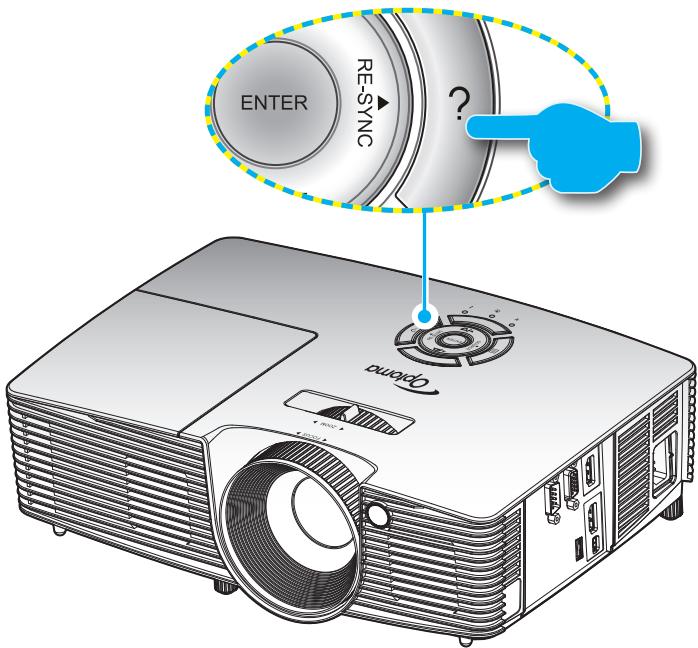

Utiliser le menu AIDE 73

Guide de dépannage....77

Voyant d'avertissement 79

Spécifications 82

Les bureaux d'Optoma dans le monde.... 83

	Le symbole éclair avec une tête en forme de fl èche à l'intérieur d'un triangle équilatéral, est destiné à alerter l'utilisateur de la présence de tensions dangereuses non isolées à l'intérieur du produit. Ces tensions peuvent être d'une puissance suffi sante pour constituer un risque d'électrocution pour les individus.
	Le point d'exclamation à l'intérieur d'un triangle équilatéral sert à avertir l'utilisateur des points importants concernant l'utilisation et la maintenance (entretien) dans le document qui accompagne l'appareil.

Veuillez suivre tous les avertissements, les mises en garde et les consignes recommandés dans ce guide d'utilisation.

Consignes de sécurité importantes

• Ne bloquez pas les fentes de ventilation. Afin de s'assurer d'un fonctionnement fiable du projecteur et de le protéger contre toute surchauffe, il est recommandé de l'installer dans un lieu qui ne bloque pas la ventilation. Comme exemple, ne pas placer le projecteur sur une table à café encombrée, un divan, un lit ou etc. Ne pas l'installer dans un endroit fermé tel qu'une bibliothèque ou un meuble pouvant empêcher la circulation d'air.
• Pour réduire les risques d'incendie et/ou d'électrocution, n'exposez pas cet appareil à la pluie ou à l'humidité. Ne pas installer à proximité de sources de chaleur telles que les radiateurs, les bouches de chauffage, les cuisinières ou d'autres appareils (y compris les amplificateurs) produisant de la chaleur.

• Ne pas laisser des objets ou des liquides pénétrer dans le projecteur. Ils peuvent toucher des points de tension dangereuse et des pièces court-circuitées peuvent entraîner un incendie ou un choc électrique.
  • N'utilisez pas dans les conditions suivantes :

• Dans des environnements extrêmement chauds, froids ou humides.
  (i) Assurez-vous que la température ambiante de la pièce est comprise entre 5 - 40°C
  (ii) L'humidité relative est entre 10 et 85%

• Dans des zones susceptibles de comporter un excès de poussière et de saleté.
• A proximité de tout appareil générant un champ magnétique puissant.
  – Sous la lumière directe du soleil.

- N'utilisez pas le projecteur dans des lieux dans lesquels des gaz inflammables ou explosifs peuvent se trouver dans l'atmosphère. La lampe à l'intérieur du projecteur peut devenir très chaude lors du fonctionnement, et les gaz peuvent prendre feu et causer un incendie.

- Ne pas utiliser l'appareil s'il est physiquement abîmé ou endommagé. Un endommagement ou un mauvais traitement physique pourrait être (mais n'est pas limité à) :

– Lorsque l'appareil est tombé.
– Lorsque le cordon d'alimentation ou la fiche ont été endommagés.
– Lorsqu’un liquide a pénétré dans le projecteur.
– Lorsque le projecteur a été exposé à la pluie ou à l'humidité.
– Lorsque quelque chose est tombé dans le projecteur ou est lâche dedans.

• Ne placez pas le projecteur sur une surface instable. Le projecteur pourrait tomber et causer des blessures ou s'endommager.
• Ne bloquez pas lumière sortant de l'objectif du projecteur lorsque ce dernier est en fonctionnement. La lumière fera chauffer l'objet qui pourrait fondre, causer des brûlures ou provoquer un incendie.
  • Veuillez ne pas ouvrir et ne pas démonter le projecteur car vous pourriez vous électrocuter.
• Ne pas essayer de réparer le projecteur vous-même. Ouvrir ou retirer les couvercles pourrait vous exposer à des tensions dangereuses ou aux d'autres dangers. Veuillez contacter Optoma avant de faire réparer l'appareil.

• Référez-vous au boîtier du projecteur pour les marques concernant la sécurité.
• L'appareil ne peut être réparé que par du personnel de service qualifié.
• Utilisez uniquement les pièces/accessoires spécifiés par le constructeur.
- Ne regardez pas directement l'objectif du projecteur lors de l'utilisation. La force de la lumière risque de vous abîmer les yeux.
- Lorsque vous changez la lampe, veuillez laisser l'unité refroidir. Suivez les instructions des page 58-60.
- Ce projecteur détectera automatiquement la durée de vie de la lampe. Veuillez vous assurer de changer la lampe lorsqu'il affiche des messages d'avertissement.
- Réinitialisez la fonction "Mise à zéro lampe" depuis le menu OSD "OPTIONS|Paramètres Lampe" après avoir remplacé le module de la lampe (voir page 49).
- Lorsque vous éteignez le projecteur, veuillez vous assurer que le cycle de refroidissement est terminé avant de couper l'alimentation. Laissez le projecteur 90 secondes pour qu'il refroidisse.
- Lorsque la lampe atteint presque la fi n de sa durée de vie, le message "Durée de vie de la lampe expirée." s'affichera à l'écran. Veuillez contacter votre revendeur régional ou le centre de service pour remplacer la lampe le plus rapidement possible.
- Mettez hors tension et débranchez la fiche d'alimentation de la prise de courant CA avant de nettoyer le produit.
- Utilisez un chiffon doux et sec avec un détergent doux pour nettoyer le boîtier de l'appareil. N'utilisez pas de nettoyants abrasifs, cires ou solvants pour nettoyer l'appareil.
- Débranchez le cordon d'alimentation de la prise de courant CA si le produit ne va pas être utilisé pendant une longue période.

Remarque : Lorsque la lampe atteint la fin de sa vie, le projecteur ne se rallumera pas tant que le module de la lampe n'a pas été remplacé. Pour remplacer la lampe, suivez les procédures qui figurent dans la section "Remplacement de la lampe" en pages 58-60.

• N'installez pas le projecteur à un endroit où il peut être soumis à des vibrations ou des chocs.
- Ne touchez pas l'objectif à mains nues.
• Retirez la ou les piles de la télécommande avant stockage. Si la ou les piles restent dans la télécommande pendant de longues périodes, elles peuvent fuir.
- N'utilisez et ne stockez pas le projecteur dans des endroits où la fumée d'huile ou de cigarettes peut être présente, car cela peut nuire aux performances du projecteur.
- Suivez l'orientation d'installation du projecteur indiquée, car les installations non conventionnelles peuvent nuire aux performances du projecteur.
• Utilisez un bloc multiprise ou un parasurtenseur. Car les coupures de courant et les baisses de tension peuvent DÉTRUIRE les appareils.

Consignes de sécurité pour la 3D

Veuillez suivre les avertissements et précautions indiqués avant que vous ou votre enfant utilisiez la fonction 3D.

Avertissement

Les enfants et les adolescents peuvent être plus sensibles aux problèmes de santé liés aux contenus 3D et doivent être étroitement surveillés lors de la visualisation de ces images.

Attention à l'épilepsie photosensible et aux autres risques de santé

• Certains spectateurs peuvent subir une crise d'épilepsie ou un accident vasculaire cérébral lorsqu'ils sont exposés à certaines images ou lumières clignotantes dans les images de certains projecteurs ou jeux vidéo. Si vous souffrez d'épilepsie ou d'un accident vasculaire cérébral, ou si avez des antécédents familiaux, veuillez consulter un médecin spécialiste avant d'utiliser la fonction 3D.
  • Même ceux qui n'ont pas d'antécédents personnels ou familiaux d'épilepsie ou d'AVC peuvent présenter un état non diagnostiqué susceptible de provoquer des crises d'épilepsie photosensible.

• Les femmes enceintes, les personnes âgées, les personnes souffrant de troubles médicaux graves, qui sont privées de sommeil ou sous l'influence d'alcool doivent éviter l'utilisation des fonctionnalités 3D de l'appareil.

• Si vous ressentez un des symptômes suivants, cessez immédiatement de visionner des images 3D et consultez un médecin spécialiste : (1) troubles de la vision; (2) tête légère; (3) étourdissements; (4) mouvements involontaires tels que convulsions, contractions oculaires ou musculaires, (5) confusion (6); nausées; (7) perte de conscience (8); convulsions; (9) crampes, et / ou (10) désorientation. Les enfants et les adolescents sont plus susceptibles que les adultes de ressentir ces symptômes. Les parents doivent surveiller leurs enfants et leur demander s'ils ressentent ces symptômes.

• Une projection 3D peut également provoquer le mal des transports, des effets résiduels perceptifs, une désorientation, une fatigue oculaire et une diminution de la stabilité posturale. Il est recommandé aux utilisateurs de prendre des pauses fréquentes pour réduire le risque de ces effets. Si vos yeux montrent des signes de fatigue ou de sécheresse ou si vous avez un des symptômes ci-dessus, cessez immédiatement d'utiliser cet appareil et ne reprenez pas avant au moins 30 minutes après la disparition des symptômes.
• Le fait de regarder la projection 3D tout en restant assis trop près de l'écran pendant une longue période de temps peut endommager votre vue. La distance de visualisation idéale doit être d'au moins trois fois la hauteur de l'écran. Il est recommandé que les yeux du spectateur soient au niveau de l'écran.
• Le fait de regarder une projection 3D avec des lunettes 3D pendant une période de temps prolongée peut causer un mal de tête ou de la fatigue. Si vous ressentez un mal de tête, de la fatigue ou des étourdissements, cessez de visionner la projection 3D et reposez-vous.
  • N'utilisez pas les lunettes 3D à des fins autres que la visualisation d'une projection 3D.
  • Le fait de porter les lunettes 3D à d'autres fins (comme lunettes de vue, lunettes de soleil, lunettes de protection, etc.) peut être physiquement dangereux pour vous et peut affaiblir votre vue.
• Certains téléspectateurs peuvent se sentir désorientés lorsqu'ils regardent une projection 3D. En conséquence, ne placez pas votre PROJECTEUR 3D près d'escaliers à découvert, de câbles, de balcons, ou d'autres objets qui peuvent faire trébucher ou tomber, être heurtés, renversés, ou brisés.

Avis sur le droit d'auteur

Ce documentation, y compris toutes les photos, les illustrations et le logiciel est protégé par des lois de droits d'auteur internationales, avec tous droits réservés. Ni ce manuel ni les éléments stipulés ci-contre ne peuvent être reproduits sans le consentement écrit de l'auteur.

© Copyright 2015

Limitation de responsabilité

Les informations contenues dans le présent document sont sujettes à des modifications sans préavis. Le fabricant ne fait aucune représentation ni garantie par rapport au contenu ci-contre et renie plus particulièrement toute garantie implicite de commercialisation des marchandises ou d'adaptabilité pour un objectif quelconque. Le fabricant se réserve le droit de réviser cette documentation et d'apporter des modifications de temps à autre au contenu ci-contre sans que le fabricant ne soit dans l'obligation d'avertir les personnes des révisions ou modifications qui ont eu lieu.

Reconnaissance de marque

Kensington est une marque déposée aux États-Unis d'ACCO Brand Corporation avec inscriptions émises et demandes en cours dans d'autres pays du monde entier.

HDMI, le logo HDMI, et High-Definition Multimedia Interface sont des marques commerciales ou des marques déposées de HDMI Licensing LLC, aux États-Unis et dans d'autres pays.

DLP®, DLP Link et le logo DLP sont des marques commerciales déposées de Texas Instruments et BrilliantColor™ est une marque commerciale de Texas Instruments.

Tous les autres noms de produits stipulés dans le présent manuel sont les propriétés de leurs détenteurs respectifs et sont reconnus comme tels.

FCC

Cet appareil a été testé et reconnu conforme aux limites pour les appareils numériques de Classe B, conformément à l'Article 15 des Règlements FCC. Ces limites garantissent une protection suffisante contre les interférences dangereuses liées à l'utilisation de l'équipement dans un environnement résidentiel. Cet appareil génère, utilise et peut émettre de l'énergie fréquence radio et, s'il n'est pas installé et utilisé en accord avec les instructions, peut provoquer des interférences dans les communications radio.

Cependant, il ne peut être garanti qu'aucune interférence ne se produira dans une installation particulière. Si cet appareil provoque des interférences néfastes pour la réception de la radio ou de la télévision, ce qui peut être déterminé en éteignant puis en rallumant l'appareil, l'utilisateur est encouragé à tenter de corriger les interférences par une ou plusieurs des mesures suivantes :

• Réorienter ou déplacer l'antenne de réception.
• Augmenter la distance entre l'appareil et le récepteur.
- Connecter l'appareil sur un circuit différent de celui sur lequel le récepteur est branché.
- Consulter le revendeur ou un technicien radio/télévision expérimenté pour l'aide.

Avis : Câbles blindés

Toutes les connexions avec d'autres appareils informatiques doivent être effectuées à l'aide de câbles blindés pour rester conforme aux règlements FCC.

Mise en garde

Les changements et modifications non approuvés expressément par le fabricant pourraient annuler la compétence de l'utilisateur, qui est accordée par la Federal Communications Commission, à opérer ce projecteur.

Conditions de fonctionnement

Cet appareil est conforme à l'article 15 des Règlements FCC. Son fonctionnement est sujet aux deux conditions suivantes :

1. Cet appareil ne doit pas provoquer d'interférences néfastes, et
2. Cet appareil doit accepter toutes les interférences reçues, y compris celles pouvant provoquer un fonctionnement indésirable.

Avis : Canadian users

Remarque à l'intention des utilisateurs canadiens

Cet appareil numérique de la classe B est conforme a la norme NMB-003 du Canada.

Déclaration de Conformité pour les pays dans l'Union Européenne

• Directive EMC 2004/108/CE (comprenant les amendements)
• Directive 2006/95/CE sur les basses tensions
• Directive 1999/5/CE R & TTE (si le produit dispose de la fonction RF)

WEEE

Consignes de mise au rebut

Ne pas jeter cet appareil électronique dans les déchets pour vous en débarrassez. Pour réduire la pollution et garantir une meilleure protection de l'environnement, veuillez le recycler.

INTRODUCTION

Description du contenu de la boîte

Déballez avec précaution et vérifiez que vous avez les éléments suivants en plus des accessoires standard.

Certains des éléments pour des accessoires en option peuvent ne pas être disponibles en fonction du modèle, de la spécification et de votre région d'achat. Consultez votre point de vente à ce sujet. Certains accessoires peuvent varier d'une région à l'autre.

La carte de garantie n'est fournie que dans certaines régions. Consultez votre revendeur pour plus d'informations.

Accessoires standard

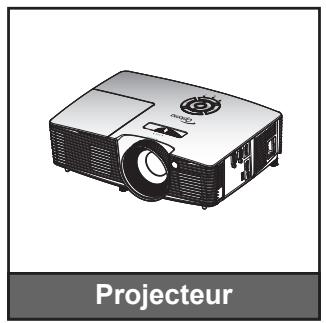

Télécommande

2 piles AAA

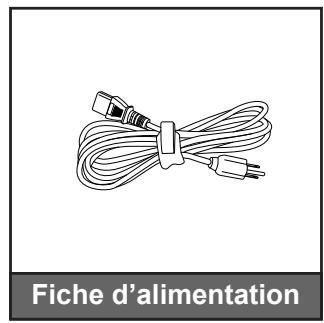

Fiche d'alimentation

✓ CD du manuel de l'utilisateur ✓ Carte de garantie ✓ Manuel de base de l'utilisateur Documentation

Accessoires en option

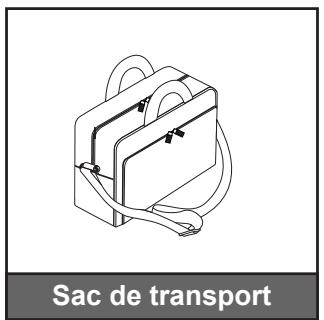

Sac de transport

Remarque : Les accessoires en option dépendent du modèle, des spécifications et de la région.

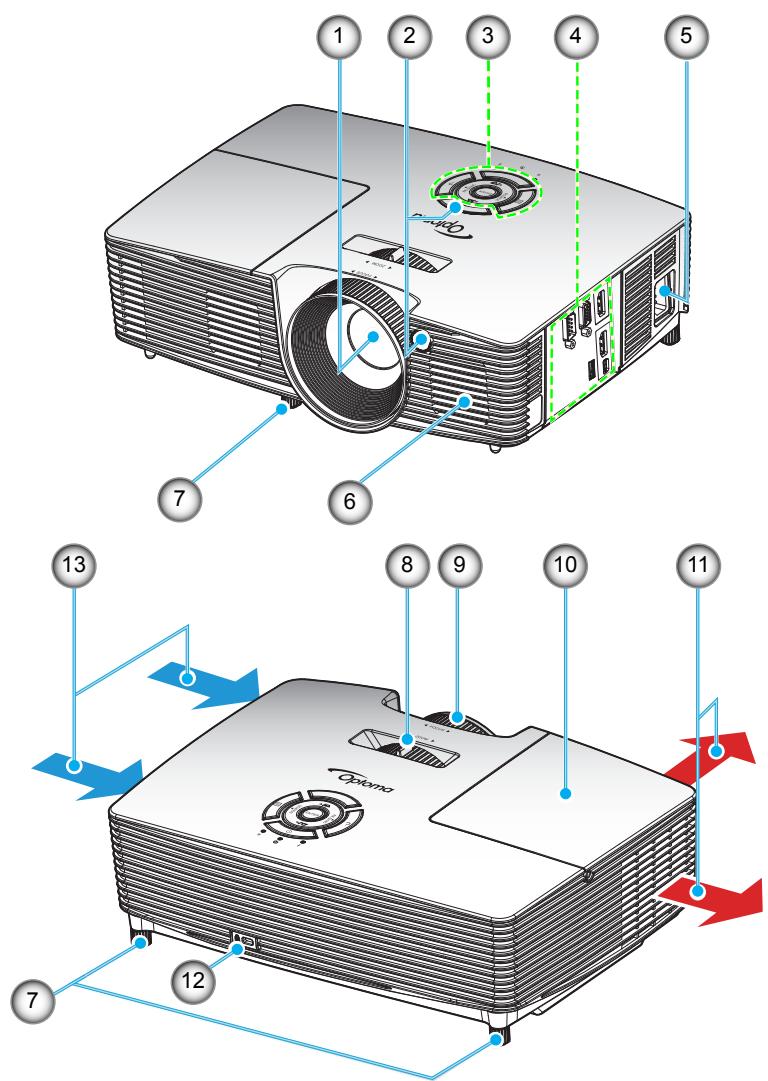

Description du produit

1 2 3 4 5 6 7 8 9 10 11 12 7

Remarque : Ne bloquez pas les grilles de ventilation d'entrée/sortie du projecteur.

(*) Les accessoires en option dépendent du modèle, des spécifications et de la région.

Non	Élément
1.	Objectif
2.	Capteur IR
3.	Pavé
4.	Connexions d'entrée/sortie
5.	Prise d'alimentation
6.	Haut-parleur
7.	Pied de réglage inclinable

Non	Élément

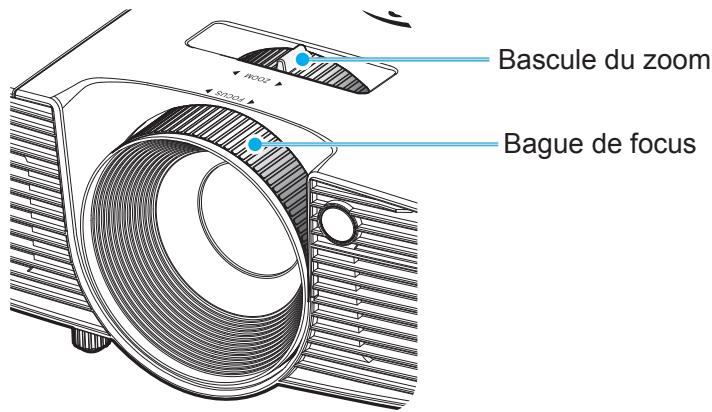

8.	Bascule du zoom
9.	Bague de focus
10.	Couvercle de la lampe
11.	Ventilation (sortie)
12.	Port de verrouillage KensingtonTM
13.	Ventilation (entrée)

INTRODUCTION

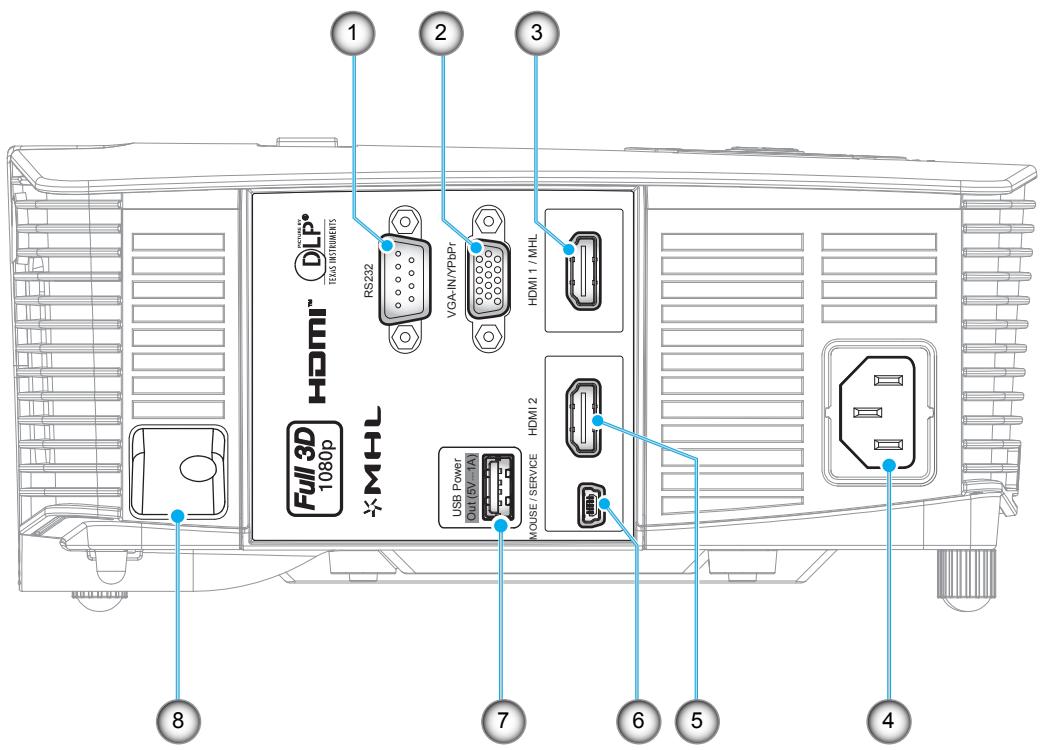

Connexions

1 2 3 Full 3D 1080p HDMI DIP® TEXAS INSTRUMENTS RS232 VGA-IN/YPBPI HDMI 1 / MHL USB Power OUT (5V/1A) HDMI 2 MOUSE / SERVICE 4 8 7 6 5 4

Remarque : La souris distante nécessite une télécommande spéciale.

Non	Élément	Non	Élément
1.	Connecteur RS-232	5.	Connecteur HDMI 2
2.	Connecteur VGA-IN / YPbPr	6.	Connecteur SOURIS / SERVICE
3.	Connecteur HDMI 1/ MHL	7.	Connecteur de sortie d'alimentation USB (5V---1A)
4.	Prise d'alimentation	8.	Barre de sécurité

INTRODUCTION

Pavé

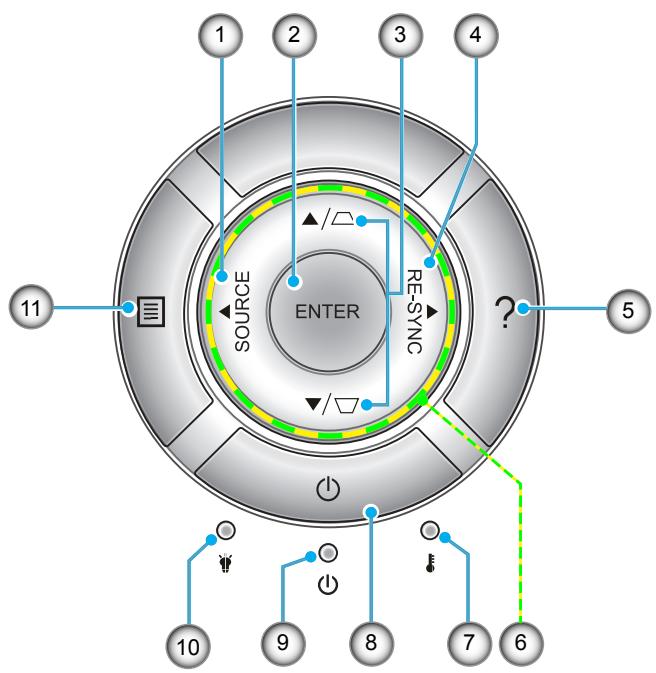

1 2 3 4 5 ENTER SOURCE RE-SYNC ?- 11 10 9 8 7 6

Non	Élément
1.	Source
2.	Enter
3.	Correction Trapèze
4.	Re-Sync
5.	Aide
6.	Quatre touches de sélection directionnelles

Non	Élément
7.	DEL de la température
8.	Power
9.	DEL témoin Marche/Veille
10.	DEL de la lampe
11.	Menu

Télécommande

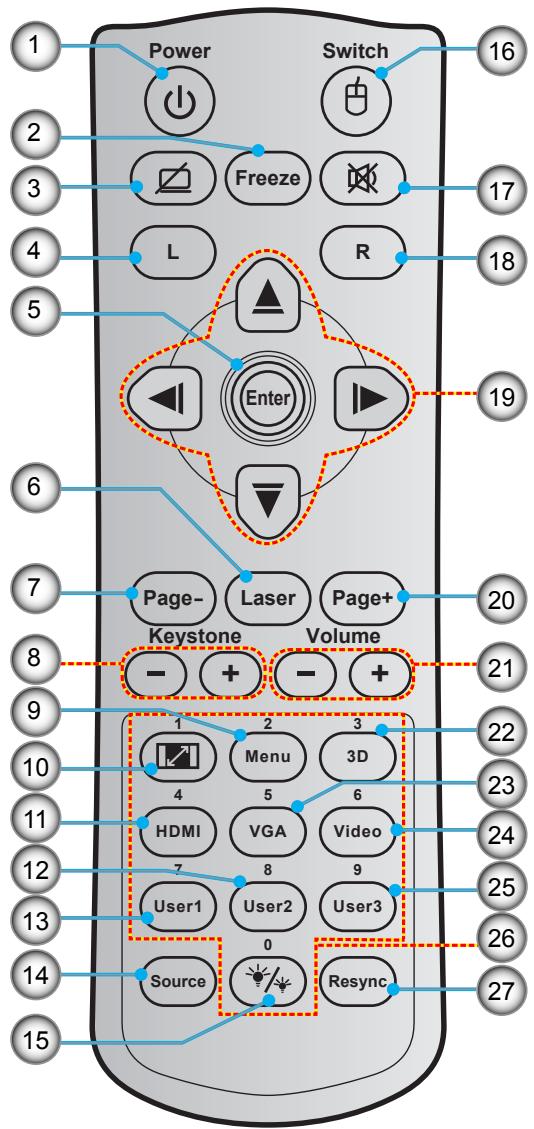

Power Switch 16 2 3 Freeze 17 4 L R 18 5 Enter 19 6 7 Page- Laser Page+ 20 Keystone Volume - + - + 21 9 10 1 Menu 3D 22 4 5 6 23 HDMI VGA Video 24 7 8 9 12 User1 User2 User3 25 13 14 0 26 Source Resync 15 14 15

Non	Élément
1.	Marche/Arrêt
2.	Freeze
3.	Affichage blanc/mode muet
4.	Clic gauche de souris
5.	Enter
6.	Laser
7.	Page -
8.	Keystone - / +
9.	Menu
10.	Format d'image
11.	HDMI
12.	User 2
13.	User 1
14.	Source

Non	Élément
15.	Mode Lumineux
16.	Activer/désactiver souris
17.	Muet
18.	Clic droit de souris
19.	Quatre touches de sélection directionnelles
20.	Page +
21.	Volume - / +
22.	Activer/désactiver Menu 3D
23.	VGA
24.	Video
25.	User 3
26.	Pavé numérique (0-9)
27.	Resync

Remarque : Certaines touches peuvent ne pas fonctionner pour les modèles qui ne prennent pas en charge ces fonctionnalités.

CONFIGURATION ET INSTALLATION

Installation du projecteur

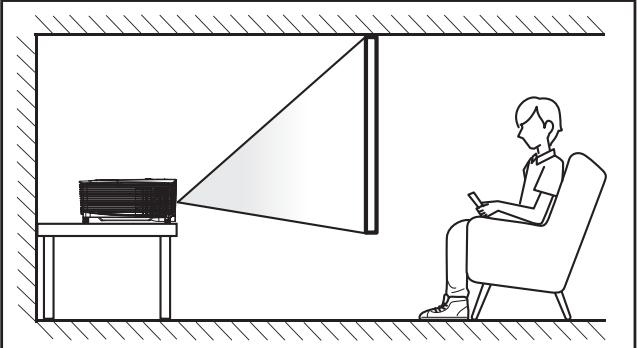

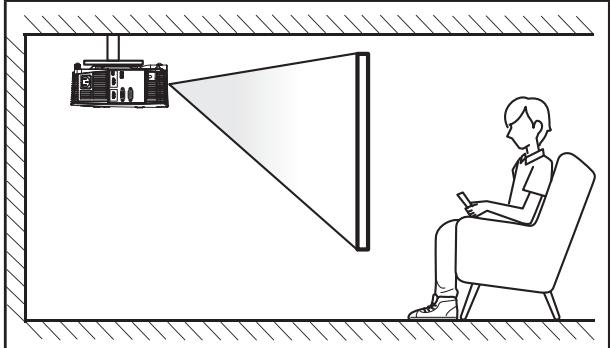

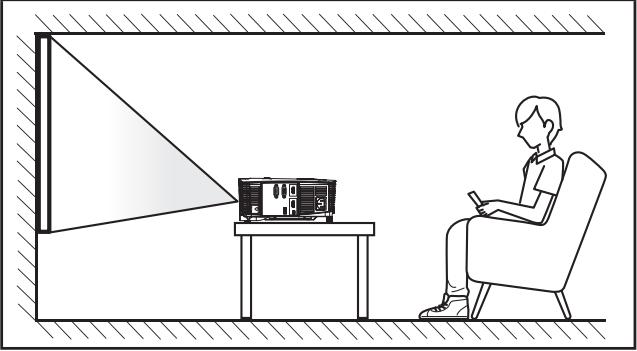

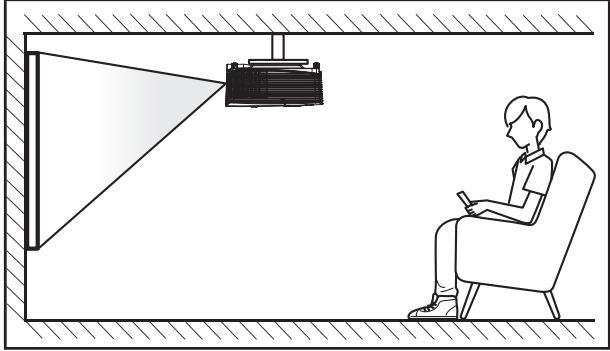

Votre projecteur est conçu pour être installé à un des quatre emplacements possibles.

La disposition de la pièce et vos préférences personnelles détermineront l'emplacement d'installation que vous choisirez. Prenez en compte la taille et la position de votre écran, l'emplacement d'une prise de courant adéquate, ainsi que l'emplacement et la distance entre le projecteur et le reste de votre équipement.

Avant du support de table

Avant du support de plafond

Arrière du support de table

Arrière du support de plafond

Le projecteur doit être placé à plat sur une surface plane et à 90 degrés/à la perpendiculaire de l'écran.

• Pour déterminer l'emplacement du projecteur pour une taille d'écran donnée, consultez le tableau de distances en page 64.
  • Pour déterminer la taille d'écran pour une distance donnée, consultez le tableau de distances en page 64.

Remarque : Plus le projecteur est éloigné de l'écran, plus l'image projetée est grande et le décalage vertical augmente proportionnellement.

IMPORTANT!

N'utilisez pas le projecteur dans une autre orientation que sur une table ou monté au plafond. Le projecteur doit être horizontal et ne doit pas être incliné vers l'avant/vers l'arrière ou à gauche/à droite. Toute autre orientation annulera la garantie et peut réduire la durée de vie de la lampe du projecteur ou du projecteur lui-même. Pour obtenir des conseils sur une installation non standard, veuillez contacter Optoma.

CONFIGURATION ET INSTALLATION

Connector des sources au projecteur

Non	Élément
1.	Câble RS232
2.	Câble VGA In
3.	Câble HDMI
4.	Câble MHL
5.	Cordon d'alimentation

Non	Élément
6.	Câble USB (commande de la souris)
7.	Clé HDMI
8.	Câble USB Power
9.	Câble composant RCA

CONFIGURATION ET INSTALLATION

Réglage de l'image projetée

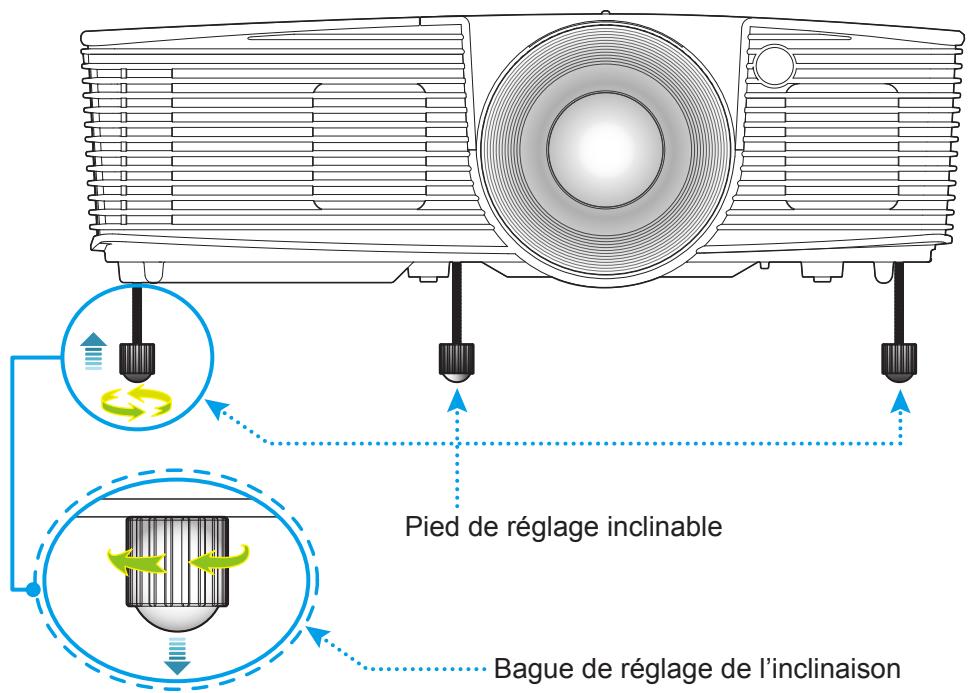

Hauteur de l'image

Le projecteur est équipé d'un pied élévateur pour régler la hauteur de l'image.

1. Repérez le pied réglable que vous souhaitez régler sous le projecteur.
2. Faites tourner le pied réglable dans le sens des aiguilles d'une montre pour baisser le projecteur ou dans le sens contraire des aiguilles d'une montre pour le monter.

Pied de réglage inclinable Bague de réglage de l'inclinaison

Zoom et mise au point

• Pour ajuster la taille de l'image, tournez le levier de zoom dans le sens horaire ou antihoraire pour augmenter ou diminuer la taille de l'image projetée.
• Pour ajuster la mise au point, tournez la bague de mise au point dans le sens horaire ou antihoraire jusqu'à ce que l'image soit nette et lisible.

Bascule du zoom Bague de focus

Remarque : Le projecteur se mettra au point sur une distance de 1,5m à 10m.

CONFIGURATION ET INSTALLATION

Configuration de la télécommande

Installation et remplacement des piles

Deux piles AAA sont fournies pour la télécommande.

1. Retirez le couvercle des piles sur l'arrière de la télécommande.

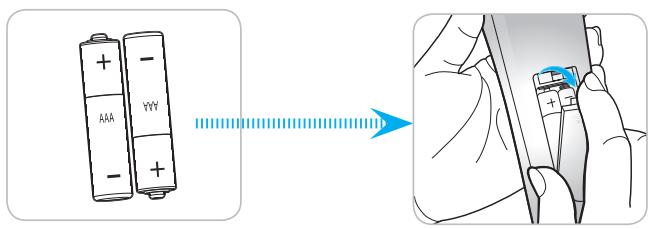

2. Insérez les piles AAA dans le compartiment des piles comme illustré.
3. Remettez le couvercle arrière sur la télécommande.

Remarque : Remplacez les piles uniquement par d'autres du même type ou d'un type équivalent.

MISE EN GARDE

Une mauvaise utilisation des piles peut causer des fuites de produits chimiques ou explosions. Veillez à suivre les instructions ci-dessous.

• Ne mélangez pas des piles de différents types. Différents types de piles peuvent avoir des caractéristiques différentes.
• Ne mélangez pas piles neuves et usées. Mélanger des piles neuves et usagées peut réduire la durée de vie des nouvelles piles ou causer des fuites de produits chimiques pour les anciennes piles.
• Retirez les piles dès qu'elles sont épuisées. Les produits chimiques des piles peuvent entrer en contact avec la peau et causer des rougeurs. Si vous remarquez une fuite de produit chimique, essuyez soigneusement avec un chiffon.
• Les piles fournies avec ce produit peuvent avoir une durée de vie plus courte en fonction des conditions de stockage.
  • Si vous ne prévoyez pas d'utiliser la télécommande pendant une période prolongée, retirez les piles.
  • Lorsque vous rejetez la pile, vous devez suivre les réglementations locales ou nationales.

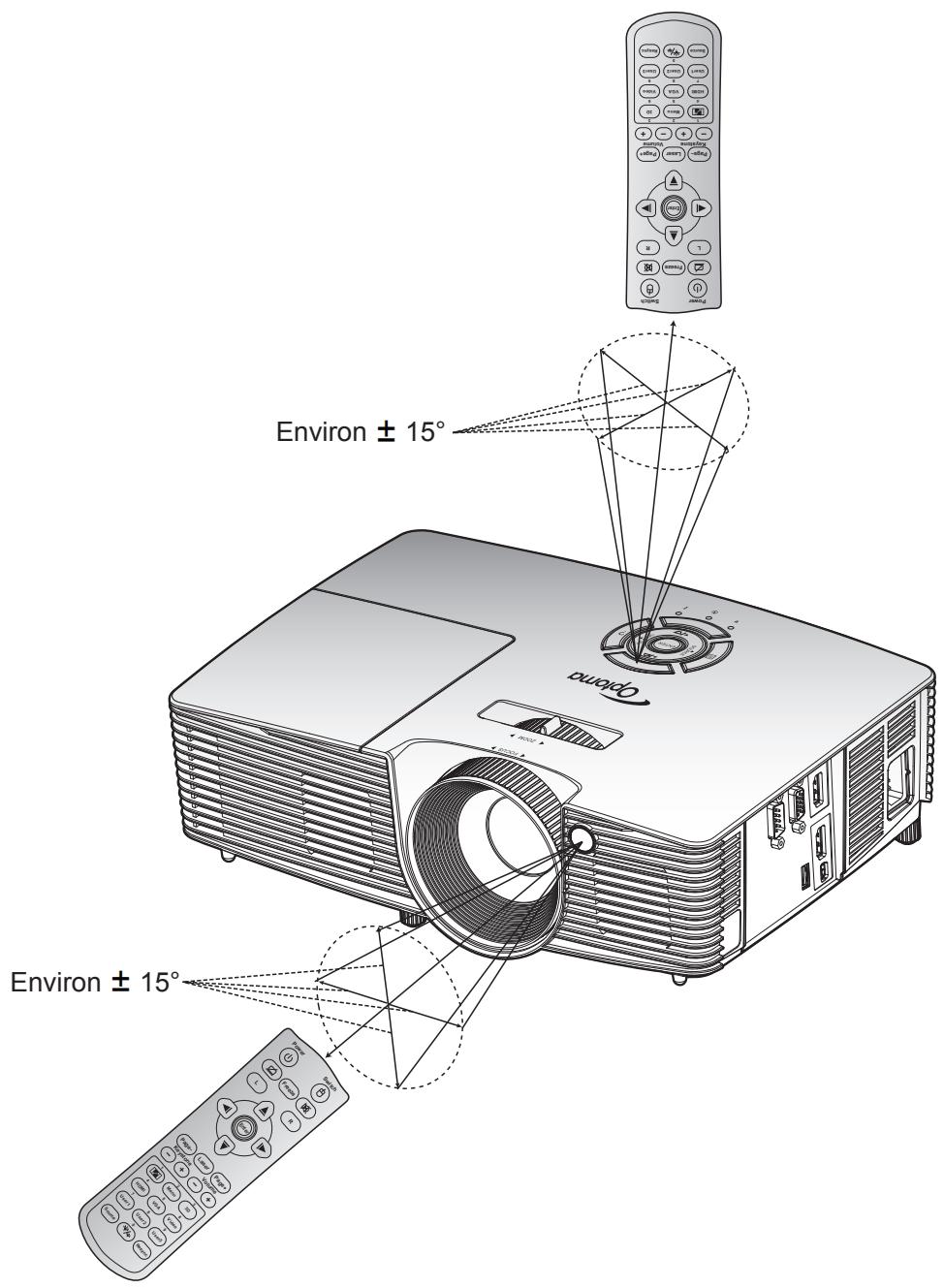

Portée effective

Le capteur à infrarouge (IR) de la télécommande se trouve à l'arrière du projecteur. Veillez à tenir la télécommande à un angle de 30 degrés à la perpendiculaire du capteur de télécommande du projecteur pour un fonctionnement correct. La distance entre la télécommande et le capteur ne doit pas dépasser 8 mètres (environ 26 pieds).

• Assurez-vous de l'absence d'obstacles qui pourraient gêner le faisceau infrarouge entre la télécommande et le capteur IR sur le projecteur.
• Assurez-vous que l'émetteur IR de la télécommande n'est pas ébloui directement par la lumière du soleil ou les lampes fluorescentes.
- Gardez la télécommande à l'écart des lampes fluorescentes (plus de 2 m), sans quoi la télécommande pourrait mal fonctionner.
- Si la télécommande se trouve à proximité de lampes fluorescentes de type inverseur, elle pourrait occasionnellement cesser de fonctionner.
- Si la télécommande et le projecteur sont à très courte distance, la télécommande peut cesser de fonctionner.
- Lorsque vous pointez vers l'écran, la distance effective est inférieure à 5 m de la télécommande à l'écran, avec un reflet des faisceaux IR vers le projecteur. Cependant, la portée effective peut changer en fonction des écrans.

CONFIGURATION ET INSTALLATION

Environ ± 15° Environ ± 15°

UTILISER LE PROJECTEUR

Mise sous/hors tension du projecteur

1. Branchez le cordon d'alimentation et le câble de signal/source de façon ferme. Lorsqu'il est connecté, le voyant LED Marche/Veille s'éclaire en rouge.

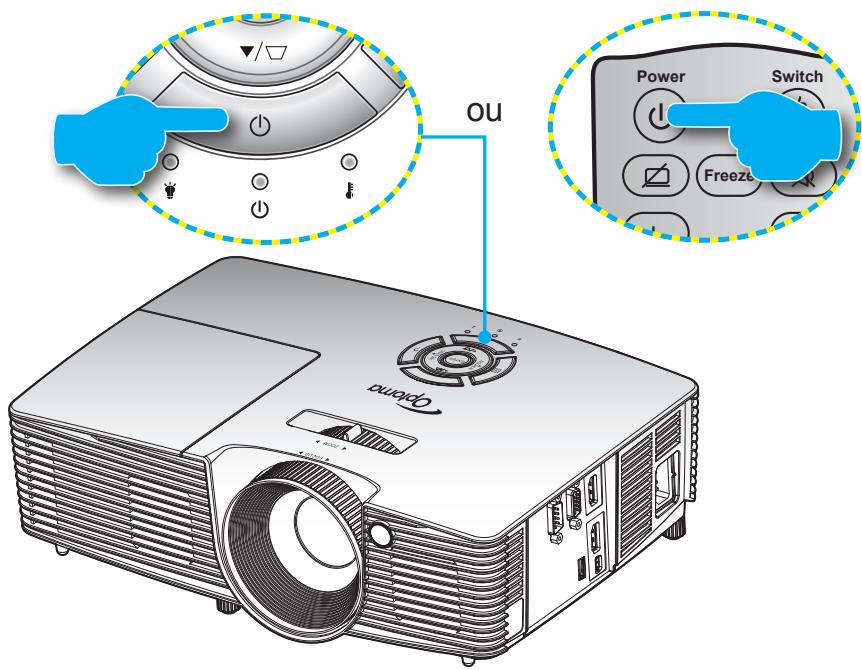

2. Allumez le projecteur en appuyant sur « ⏻ » sur le clavier du projecteur ou la télécommande.
3. Un écran de démarrage s'affichera pendant environ 10 secondes et la LED Marche/Veille clignotera en vert ou en bleu.

Remarque : La première fois que vous allumez le projecteur, vous serez invité à sélectionner votre langue préférée, l'orientation de projection et d'autres paramètres.

UTILISER LE PROJECTEUR

Mise hors tension

1. Éteignez le projecteur en appuyant sur « ⏻ » sur le clavier du projecteur ou la télécommande.

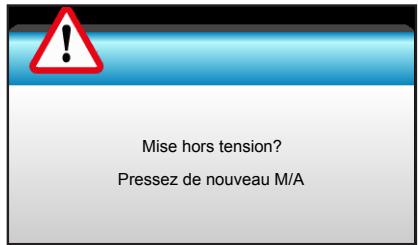

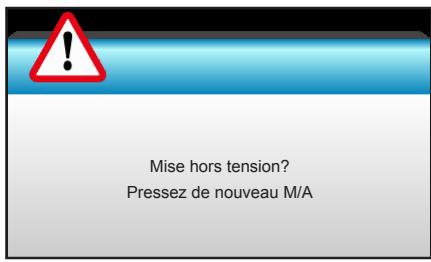

2. Le message illustré ci-dessous s'affichera :

Mise hors tension? Pressez de nouveau M/A

1. Appuyez à nouveau le bouton « ⏻ » pour confirmer, dans le cas contraire le message disparaîtra après 15 secondes. Lorsque vous appuyez de nouveau sur le bouton « ⏻ », le système s'éteindra.
2. Les ventilateurs de refroidissement continuent de fonctionner pendant environ 10 secondes pour le cycle de refroidissement et la DEL Marche/Veille clignotera en vert ou en bleu. Lorsque le voyant DEL Marche/Veille s'allume en rouge, cela indique que le projecteur est entré en mode Veille. Si vous souhaitez rallumer le projecteur, vous devrez attendre jusqu'à ce que le projecteur ait terminé le cycle de refroidissement et qu'il soit passé en mode Veille. Lorsque le projecteur est en mode veille, appuyez simplement sur le bouton « ⚙ » à nouveau pour allumer le projecteur.
3. Débranchez le cordon d'alimentation de la prise de courant et du projecteur.

Remarque : Il est déconseillé de mettre sous tension le projecteur immédiatement après une procédure de mise hors tension.

UTILISER LE PROJECTEUR

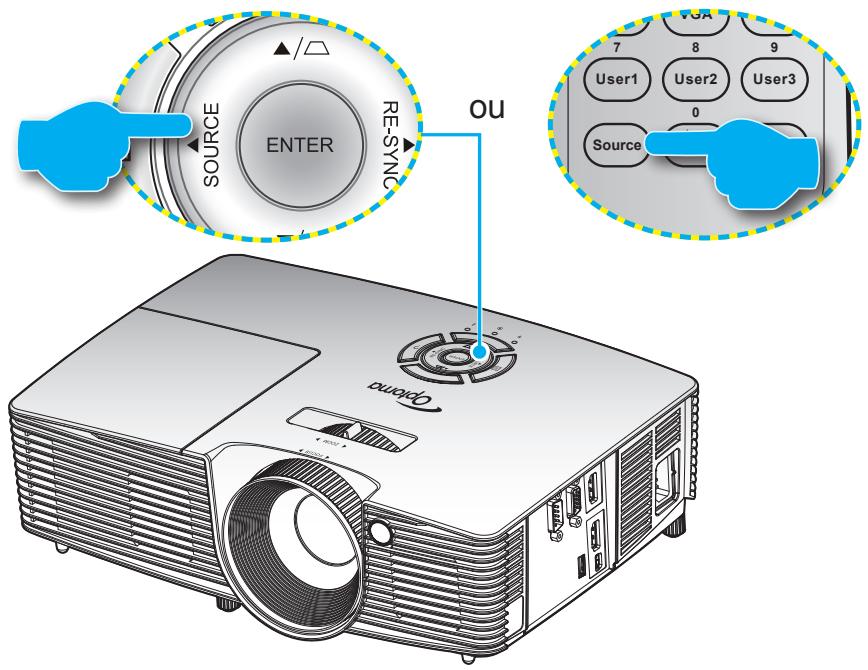

Sélectionner une source d'entrée

Mettez en marche la source connectée que vous souhaitez afficher à l'écran, telle qu'un ordinateur, un notebook, un lecteur vidéo, etc. Le projecteur détectera automatiquement la source. Si plusieurs sources sont connectées, appuyez sur le bouton Source du clavier du projecteur ou de la télécommande pour sélectionner l'entrée de votre choix.

Navigation dans le menu et fonctionnalités

Le projecteur possède des menus d'affichage à l'écran qui vous permettent d'effectuer des réglages d'image et de modifier toute une gamme de paramètres. Le projecteur détectera automatiquement la source.

1. Pour ouvrir le menu OSD, appuyez le bouton « Menu » sur la télécommande ou sur le clavier du projecteur.
2. Lorsque l'OSD s'affiche, utilisez les touches ◀▶ pour sélectionner un élément dans le menu principal. Lors de la sélection d'une page en particulier, appuyez la touches▼ ou "Enter" pour entrer dans le sous-menu.
3. Utilisez les touches ▲▼ pour sélectionner l'élément dans le sous-menu puis sur la touche ▶ ou sur « Enter » pour afficher d'autres paramètres. Réglez les paramètres à l'aide des touches ◀▶.
4. Sélectionnez l'élément suivant à régler dans le sous-menu et réglez comme décrit ci-dessus.
5. Appuyez sur "Enter" ou "Menu" pour confirmer et l'écran retournera au menu principal.
6. Pour quitter, pressez de nouveau sur "Menu". Le menu OSD disparaîtra et le projecteur enregistrera automatiquement les nouveaux paramètres.

Menu principal IMAGE Mode Affichage Présentation Luminosité 50 Contraste 50 Netteté 15 Couleur 50 Teinte 50 Avancé Réglages

UTILISER LE PROJECTEUR

Arborescence du menu OSD

Menu principal	Sous-menu	Sous-menu 2	Sous-menu 3	Sous-menu 4	Valeurs
IMAGE	Mode Affichage				Présentation
					Lumineux
					Film
					sRVB
					Tableau noir
					Utilisateur
					Trois dimensions
					Couleur
	Luminosité				-50~50
	Contraste				-50~50
	Netteté				1 ~15
	Couleur				-50~50
	Teinte				-50~50
	Avancé	Réduction Bruit			0~10
		Gamma	Film
			Vidéo
			Graphique
			Standard
		BrilliantColorTM			1 ~ 10
		Temp. Couleur			Chaud
					Moyen
					Froid

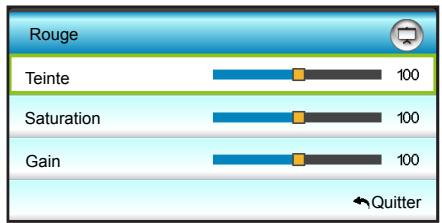

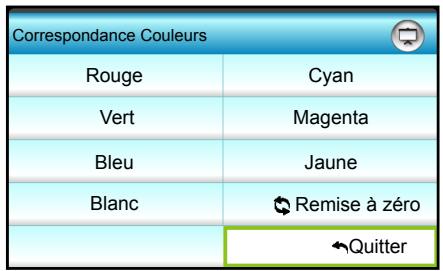

		Correspondance Couleurs	Rouge	Teinte	-50~50
				Saturation	-50~50
				Gain	-50~50

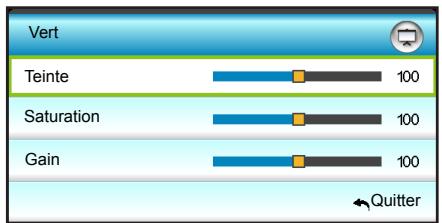

			Vert	Teinte	-50~50
				Saturation	-50~50
				Gain	-50~50

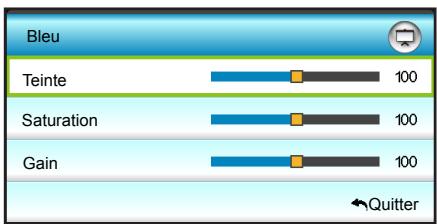

			Bleu	Teinte	-50~50
				Saturation	-50~50
				Gain	-50~50

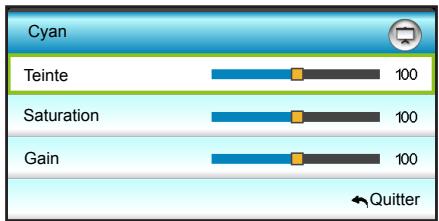

			Cyan	Teinte	-50~50
				Saturation	-50~50
				Gain	-50~50
			Magenta	Teinte	-50~50
				Saturation	-50~50
				Gain	-50~50

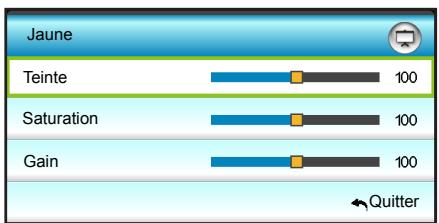

			Jaune	Teinte	-50~50
				Saturation	-50~50
				Gain	-50~50

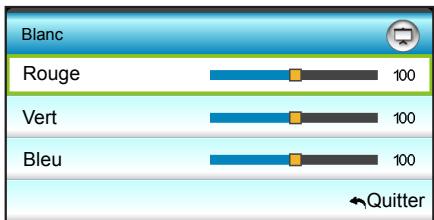

			Blanc	Rouge	-50~50
				Vert	-50~50
				Bleu	-50~50

UTILISER LE PROJECTEUR

Menu principal	Sous-menu	Sous-menu 2	Sous-menu 3	Sous-menu 4	Valeurs
IMAGE	Avancé	Correspondance Couleurs	Remise à zéro
			Quitter
		Echelle Chroma.			Entrée HDMI : Automatique/ RGB(0~255)/ RGB(16~235)/ YUV
		Signal	Automatique		Marche / Arrêt
			Suivi(VGA)		0~31
			Fréquence(VGA)		-5~5
			PositionHoriz.(VGA)		-5~5
			Position Vert.(VGA)		-5~5
			Quitter
	Remise à zéro			Oui/ Non
		Quitter
AFFICHER	Format				4:3
					16:9
					LBX
					Natif
					Automatique
	Masquage				0~10
	Zoom				-5~25
	Déplacement image	H		Gauche / Droite (icône au centre)	-100~+100
		V		Haut / Bas (icône au centre)	-100~+100
	Trapèze V				-40~+40

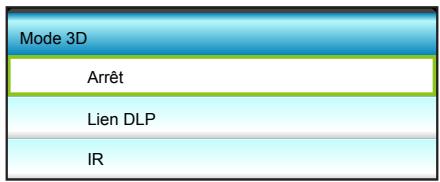

	Trois dimensions	Mode 3D			Arrêt
					Lien DLP
					IR
		Format 3D			Automatique
					SBS
					Haut et bas
					Superposés
		3D->2D			Trois dimensions
					L
					R
		Invers. Sync 3D			Marche
					Arrêt

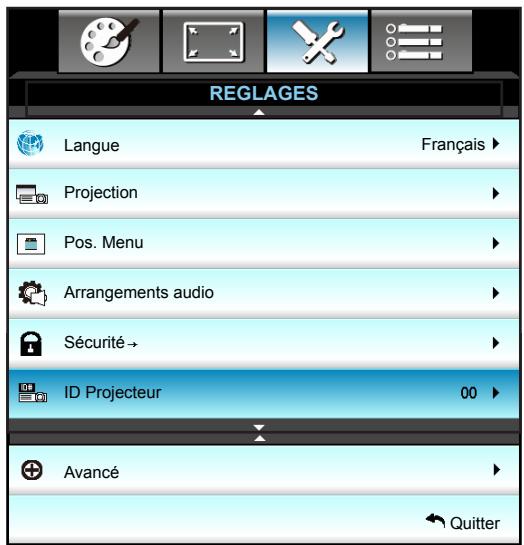

REGLAGES	Langue				English
					Deutsch
					Français
					Italiano
					Español
					Português
					Svenska
					Nederland

UTILISER LE PROJECTEUR

Menu principal	Sous-menu	Sous-menu 2	Sous-menu 3	Sous-menu 4	Valeurs
REGLAGES	Langue				Norsk
					Dansk
					Polski
					Русский
					Suomi
					Еллнікá
					Magyar
					Čeština
					Šřížní
					繁體中文
					简体中文
					日本語
					한국어
					'ɪŋʊ
					Türkçe
					Farsi
					Tiếng Việt
					Română
					Bahasa Indonesia

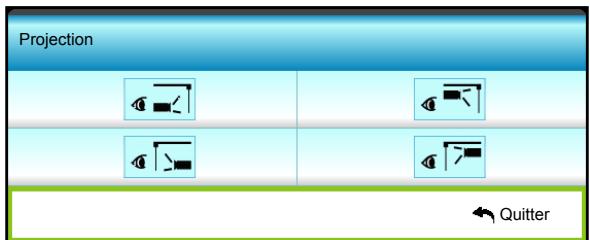

	Projection

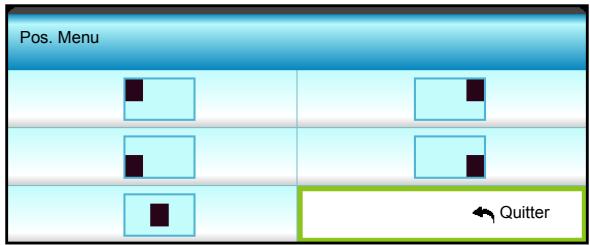

	Pos. Menu
	Arrangements audio	Muet			Marche
					Arrêt
		Volume			0-10

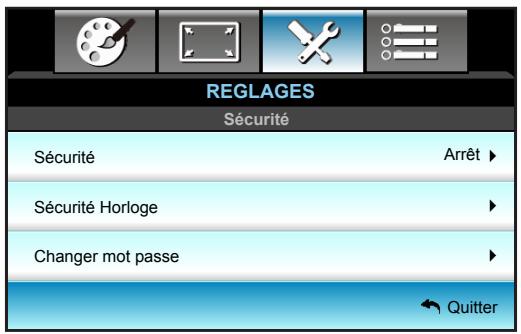

	Sécurité	Sécurité	Marche
			Arrêt

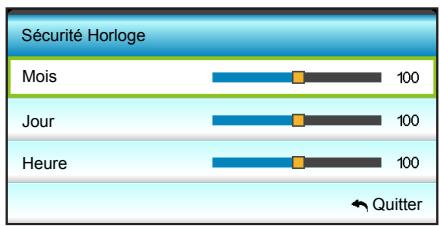

		Sécurité Horloge	Mois
			Jour
			Heure
		Changer mot passe
		Quitter

UTILISER LE PROJECTEUR

Menu principal	Sous-menu	Sous-menu 2	Sous-menu 3	Sous-menu 4	Valeurs
REGLAGES	ID Projecteur				00~99

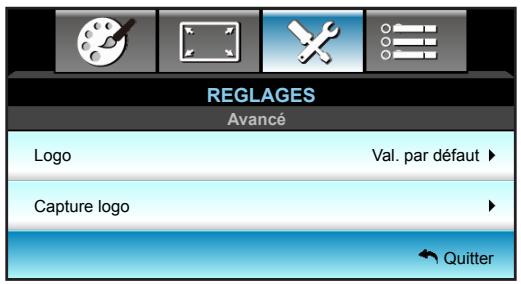

	Avancé	Logo			Val. par défaut
					Neutre
					Utilisateur
		Capture logo
		Quitter

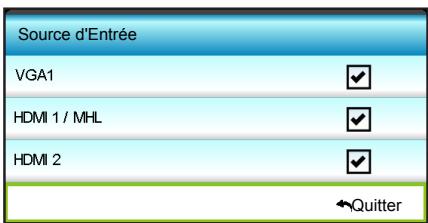

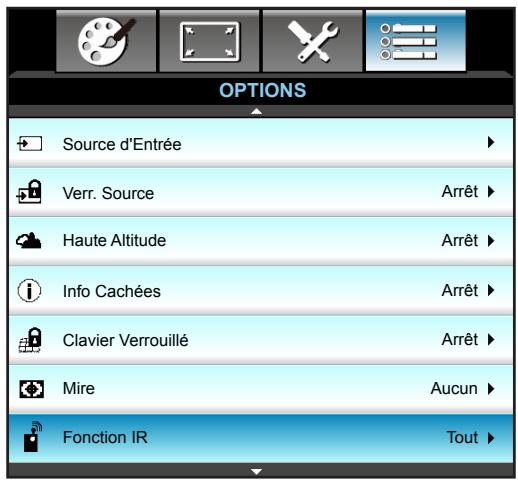

OPTIONS	Source d'Entrée				VGA
					HDMI1
					HDMI2
	Verr. Source				Marche
					Arrêt
	Haute Altitude				Marche
					Arrêt[Val. par défaut]
	Info Cachées				Marche
					Arrêt[Val. par défaut]Remarque: Le message Avertissement et Mise hors tension ne sera pas masqué.
	Clavier Verrouillé				Marche
					Arrêt[Val. par défaut]
	Mire				Aucun
					Grille
					Mire blanche
	Fonction IR				Marche
					Devant
					Haut
					Arrêt[Val. par défaut]
	Couleur Arr Plan				Noir[Val. par défaut]
					Rouge
					Bleu
					Vert
					Blanc

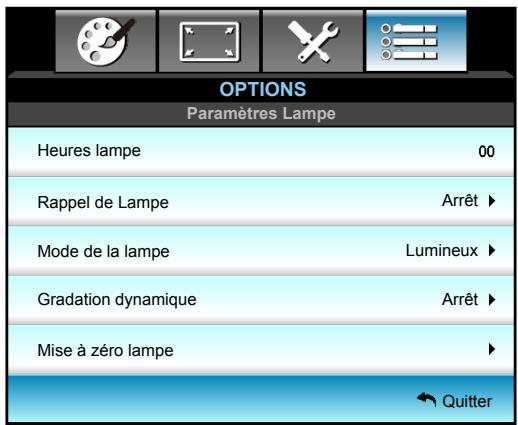

	ParamètresLampe	Heures lampe
		Rappel de Lampe			Marche[val. par défaut]
					Arrêt
		Mode de la lampe			Lumineux
					Eco.
					Dynamic
					Eco+
		Mise à zéro lampe			Oui
					Non
		Gradation dynamique	Marche
			Arrêt

UTILISER LE PROJECTEUR

Menu principal	Sous-menu	Sous-menu 2	Sous-menu 3	Sous-menu 4	Valeurs
OPTIONS	Paramètres lien HDMI	Lien HDMI			Arrêt
					Marche
		TV comprise			Oui
					Non
		Commutation of			Mutuel
					Projecteur->Matériel
					Matériel->Projecteur
		Commutation on			Arrêt
					Marche
		Quitter

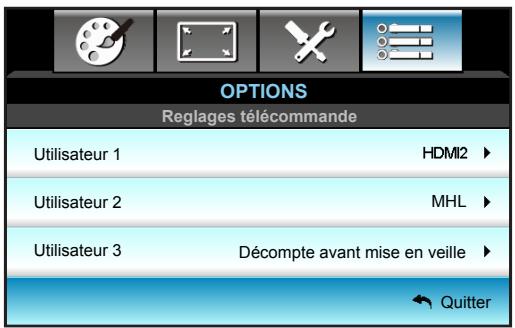

	Reglages télécommande	Utilisateur 1			HDMI2
					Luminosité
					Contraste
					Décompte avant mise en veille
					Mire
					MHL
		Utilisateur 2			HDMI2
					Luminosité
					Contraste
					Décompte avant mise en veille
					Mire
					MHL
		Utilisateur 3			HDMI2
					Luminosité
					Contraste
					Décompte avant mise en veille
					Mire
					MHL

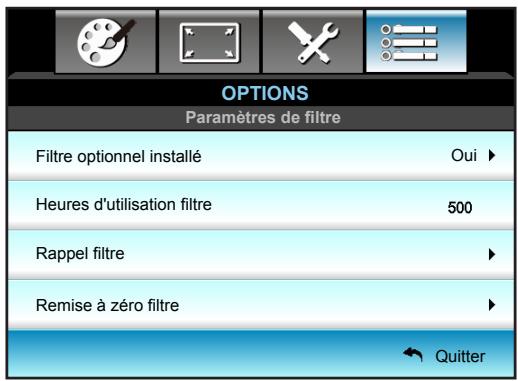

	Paramètres optionnels filtre	Filtre optionnel installé			Oui
					Non
		Heures d'utilisation filtre			Lecture seule [Plage 0 à 9999]
		Rappel filtre			Arrêt
					300 hr
					500 hr[Val. par défaut]
					800 hr
					1000 hr
		Remise à zéro filtre			Oui
					Non
		Quitter

UTILISER LE PROJECTEUR

Menu principal	Sous-menu	Sous-menu 2	Sous-menu 3	Sous-menu 4	Valeurs

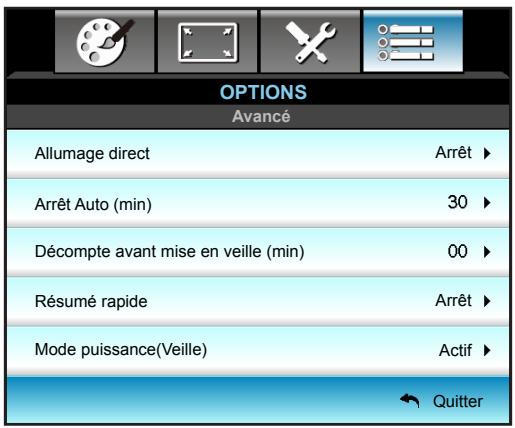

OPTIONS	Avancé	Allumage direct			Marche
					Arrêt
		Arrêt Auto (min)			0-180Remarque : Un pas correspond à 5 minutes. La valeur par défaut est 20 minutes.

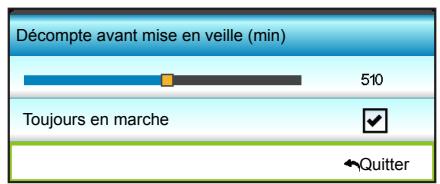

		Décompte avant mise en veille (min)			0-990Remarque : Un pas correspond à 30 minutes.
		Résumé rapide	Marche
			Arrêt[Val. par défaut]
		Mode puissance(Veille)			Actif
					Eco.
	Remise à zéro		Oui
			Non

Remarque :

• Si le paramètre Signal est réglé sur Automatique, les éléments Suivi, fréquence sont grisés. Si le paramètre « Signal » est réglé sur une source d'entrée spécifique, les éléments suivi, fréquence apparaîtront pour que l'utilisateur les règle manuellement et seront enregistrés dans les paramètres.
  • Le « Mise à zéro lampe » dans l'OSD remet à zéro uniquement Heures lampe dans l'OSD et Heures lampe en mode service. Les Heures de projection en mode service ne seront pas remises à zéro.
• Si vous effectuez des modifications dans la fonction « Fonction IR », « Projection » ou « Clavier Verrouillé », un message de confirmation apparaît à l'écran. Sélectionnez « Oui » pour enregistrer les paramètres.
• Chaque Mode affichage peut être réglé et sa valeur enregistrée.
• En mode synchronisation 3D, le zoom/masquage sont désactivés pour empêcher toute rupture d'image.

UTILISER LE PROJECTEUR

Menu Image

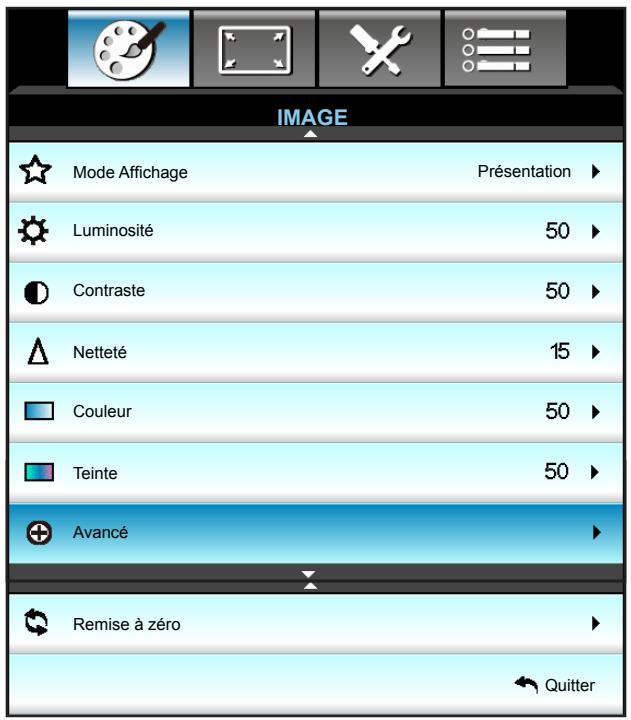

IMAGE Mode Affichage Présentation ▶ Luminosité 50 ▶ Contraste 50 ▶ Netteté 15 ▶ Couleur 50 ▶ Teinte 50 ▶ Avancé ▶ Remise à zéro ▶ Quitter

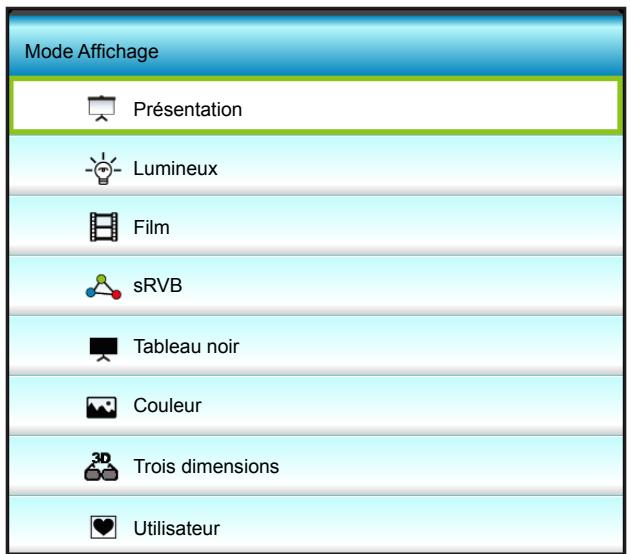

Mode Affichage

Il existe de nombreux préréglages usine optimisés pour toute une gamme de types d'images.

Mode Affichage Présentation Lumineux Film sRVB Tableau noir Couleur 3D Trois dimensions Utilisateur

• Présentation: Ce mode convient à l'affichage de présentations PowerPoint quand le projecteur est connecté au PC.
  • Lumineux: Luminosité maximale depuis l'entrée PC.
  • Film: Ce mode convient à la visualisation de vidéos.
  • sRGB: Couleur précise standardisée.
• Tableau noir: Ce mode est à sélectionner pour obtenir les meilleurs paramétrages de couleurs lorsque la projection a lieu sur un tableau (vert).
• Couleur: Dans ce mode, la saturation des couleurs et la luminosité sont bien équilibrés. Choisissez ce mode pour jouer à des jeux.

UTILISER LE PROJECTEUR

• Trois dimensions: Pour bénéficier de l'effet 3D, vous devez disposer de lunettes 3D. Assurez-vous que votre appareil portable/PC dispose d'une carte graphique avec tampon quadruple à sortie 120 Hz et un lecteur 3D installé.
  • Utilisateur: Mémorise les paramètres de l'utilisateur.

Luminosité

Règle la luminosité de l'image.

Luminosité 0

• Appuyez sur ◀ pour assombrir l'image.
• Appuyez sur ▶ pour éclaircir l'image.

Contraste

Contraste 0

Le contraste contrôle le degré de différence entre les zones les plus claires et les plus sombres de l'image.

• Appuyez sur ◀ pour diminuer le contraste.
• Appuyez sur ▶ pour augmenter le contraste.

Netteté

Règle la netteté de l'image.

Netteté 8

• Appuyez sur ◀ pour diminuer la netteté.
• Appuyez sur ▶ pour augmenter la netteté.

Couleur

Règle une image vidéo depuis le noir et blanc jusqu'à des couleurs pleinement saturées.

Couleur 0

• Appuyez sur ◀ pour diminuer le niveau de saturation de l'image.
• Appuyez sur ▶ pour augmenter le niveau de saturation de l'image.

Teinte

Règle la balance des couleurs du rouge et du vert.

Teinte 0

• Appuyez sur ◀ pour augmenter le montant de vert dans l'image.
  • Appuyez sur ▶ pour augmenter le montant de rouge dans l'image.

UTILISER LE PROJECTEUR

Remise à zéro

Choisissez "Oui" pour restaurer les paramètres par défaut de "IMAGE".

Remise à zéro Non Oui

Quitter

Choisissez "Quitter" pour quitter le menu.

UTILISER LE PROJECTEUR

Menu Image - Avancé

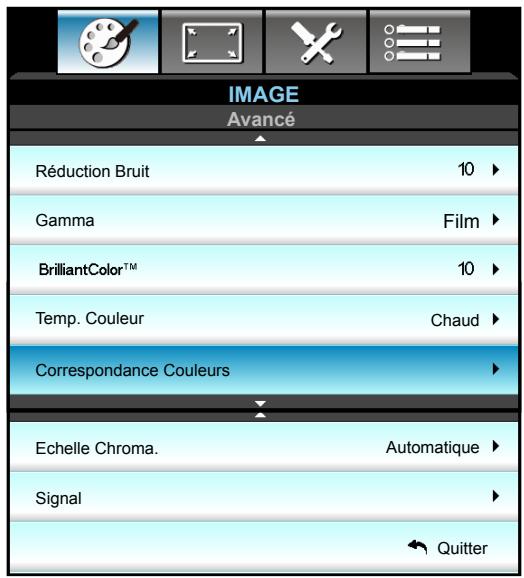

IMAGE Avancé Réduction Bruit 10 ► Gamma Film ► BrilliantColor™ 10 ► Temp. Couleur Chaud ► Correspondance Couleurs ► Echelle Chroma. Automatique ► Signal ► Quitter

Réduction Bruit

Sélectionnez une sensibilité de filtre à appliquer sur le bruit. Une valeur plus élevée peut améliorer les sources avec du bruit, mais cela peut aussi rendre l'image floue.

Réduction Bruit 5

• Appuyez sur ◀ pour réduire le bruit de l'image.
• Appuyez sur ▶ pour augmenter le bruit de l'image.

Gamma

Ceci vous permet de régler le type de courbe gamma. Après le démarrage initial et une fois le réglage précis terminé, suivez les étapes du Réglage du Gamma pour optimiser la sortie de votre image.

Gamma Film

• Film : Pour le home cinéma.
• Vidéo : pour la source vidéo ou TV.
• Graphique : pour la source PC/Photo.
• Standard : pour les réglages standard.
• Appuyez sur ◀ ou ▶ pour sélectionner le mode.

BrilliantColor™

Ce paramètre réglable utilise un nouvel algorithme de traitement des couleurs et des améliorations pour permettre une luminosité plus importante en fournissant des couleurs vraies et dynamiques dans l'image.

BrilliantColor™ 5

• Appuyez sur ▶ pour augmenter l'image davantage.
• Appuyez sur ◀ pour moins augmenter l'image.

UTILISER LE PROJECTEUR

Temp. Couleur

Appuyez sur ◀ ou ▶ pour sélectionner une température de couleur entre Chaud, Moyen et Froid.

Temp. Couleur Chaud

Correspondance Couleurs

Appuyez sur ▶ dans le menu suivant puis sur ▲, ▼, ◀ ou ▶ pour sélectionner l'élément.

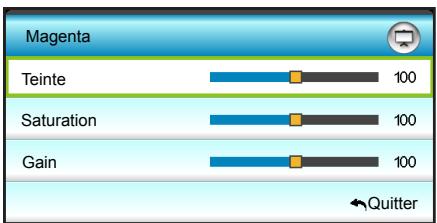

Correspondance Couleurs Rouge Cyan Vert Magenta Bleu Jaune Blanc Remise à zéro ↔Quitter

- Rouge/Vert/Bleu/Cyan/Magenta/Jaune/Blanc: Utilisez ◀ ou ▶ pour ajuster les couleurs Teinte, Saturation ou Gain.

Rouge Teinte 100 Saturation 100 Gain 100 Quitter

Vert Teinte 100 Saturation 100 Gain 100 Quitter

Echelle Chroma.

Appuyez sur ◀ ou ▶ pour sélectionner un type de matrice de couleurs approprié entre les valeurs suivantes :

Echelle Chroma. Automatique

- Entrée HDMI : Automatique, RGB(0\~255), RGB(16\~235) ou YUV.

UTILISER LE PROJECTEUR

Remise à zéro

Choisissez « Remise à zéro » pour restaurer les paramètres par défaut des réglages couleur.

Quitter

Choisissez « Quitter » pour quitter le menu.

UTILISER LE PROJECTEUR

Menu signal avancé image

IMAGE Avancé : Signal Automatique Marche ► Suivi 16 ► Fréquence 00 ► Position Horiz. 00 ► Position Vert. 00 ► Quitter

Remarque :

• "Signal" est disponible uniquement en signal analogique VGA (RGB).
- Si le paramètre « Signal » est réglé sur automatique, les éléments suivi, fréquence sont grisés. Si le paramètre « Signal » est réglé sur une source d'entrée spécifique, les éléments phase et fréquence s'affichent pour que l'utilisateur les ajuste manuellement et sont enregistrés dans les paramètres pour qu'ils s'appliquent au prochain démarrage du projecteur.

Automatique

Sélectionne automatiquement le signal. Si cette fonction est activée, les éléments suivi et fréquence sont grisés. Si cette fonction est désactivée, les éléments suivi et fréquence s'affichent pour que l'utilisateur les ajuste manuellement et seront enregistrés dans les paramètres pour qu'ils s'appliquent au prochain démarrage du projecteur.

Automatique Arrêt Marche

Suivi (VGA)

Synchronise la fréquence du signal de l'affichage avec la carte graphique. Si l'image semble ne pas être stable ou papillote, utiliser cette fonction pour la corriger.

Suivi 16

Fréquence (VGA)

Changez la fréquence des données d'affichage pour qu'elle corresponde à la fréquence de la carte graphique de votre ordinateur. N'utilisez cette fonction que si des lignes verticales scintillantes apparaissent à l'image.

Fréquence 0

Position Horiz. (VGA)

• Appuyez sur ◀ pour déplacer l'image vers la gauche.
• Appuyez sur ▶ pour déplacer l'image vers la droite.

Position Horiz. 0

UTILISER LE PROJECTEUR

Position Vert.(VGA)

• Appuyez sur ◀ pour déplacer l'image vers le bas.
• Appuyez sur ▶ pour déplacer l'image vers le haut.

Position Vert. 0

Quitter

Choisissez "Quitter" pour quitter le menu.

UTILISER LE PROJECTEUR

Menu Affichage

AFFICHER Format 4:3 ► Masquage 00 ► Zoom 00 ► Déplacement image ► Trapèze V 00 ► Trois dimensions ► Quitter

Format

Appuyez sur ◀ ou ▶ pour choisir votre format d'image préféré entre 4:3, 16:9, LBX, Natif, Automatique.

Format 4:3

• 4:3: Ce format est pour des sources d'entrée 4:3.
• 16:9: Ce format est pour des sources d'entrée 16:9, par exemple les HDTV et les DVD améliorés pour TV à grand écran.
- LBX: Ce format est pour une source de format boîte aux lettres et non 16x9 ainsi que pour les utilisateurs qui utilisent des objectifs 16x9 pour afficher un format d'image de 2,35:1 en utilisant une résolution pleine.
- Natif: Ce format affiche l'image d'origine sans aucune mise à l'échelle.
• Automatique: Sélectionne automatiquement le format d'affichage approprié.

Remarque : Les informations détaillées concernant le mode LBX :

• Certains DVDs au format Boîte à lettres ne sont pas compatibles avec les TVs 16x9. Dans cette situation, l'image aura l'air incorrecte si l'image est affichée en mode 16:9. Pour résoudre ce problème, veuillez essayer d'utiliser le mode 4:3 pour regarder cette sorte de DVD. Si le contenu n'est pas 4:3, il y aura des barres noires autour de l'image dans l'affichage 16:9. Pour ce type de contenu, vous pouvez utiliser le mode LBX pour remplir l'image sur l'affichage 16:9.
• Si vous utilisez un objectif anamorphique externe, ce mode LBX vous permet également de regarder un contenu 2,35:1 (comprenant les DVD anamorphiques et les films HDTV) dont la largeur anamorphique prise en charge est améliorée pour l'affichage 16x9 dans une image 2,35:1 large. Dans ce cas, il n'y a pas de barres noires. L'alimentation de la lampe et la résolution verticale sont complètement utilisées.

Tableau de redimensionnement 1080p :

Ecran 16:9 screen	480i/p	576i/p	1080i/p	720p	PC
4x3	Étirer en 1440x1080.
16x9	Étirer en 1920x1080.
LBX	Étirer en 1920x1440 puis afficher l'image 1920x1080 au centre
Natif	Mappage au centre 1:1.Aucune mise à l'échelle ne sera effectuée. L'image est affichée avec la résolution basée sur la source d'entrée.
Automatique	- Si ce format est sélectionné, le type d'écran deviendra automatiquement 16:9 (1920 x 1080).- Si la source est en 4:3, le type d'écran se redimensionnera automatiquement à 1440 x 1080.- Si la source est en 16:9, le type d'écran se redimensionnera automatiquement à 1920 x 1080.- Si la source est en 16:10, le type d'écran se redimensionnera automatiquement à 1920 x 1200 et coupera à 1920x1080 la zone à afficher.

UTILISER LE PROJECTEUR

Masquage

Utilisez cette fonction pour éliminer le bruit de codage vidéo sur le bord de la source vidéo.

Masquage 5

Remarque :

• Chaque E/S a des réglages différents de « Masquage ».
  • « Masquage » et « Zoom » ne peuvent pas être utilisés simultanément.

Zoom

• Pressez ◀ pour réduire la taille d'une image.
• Pressez ▶ pour agrandir une image sur l'écran de projection.

Zoom 10

Déplacement image

Appuyez sur ▶ dans le menu suivant comme ci-dessous puis utilisez ▲, ▼, ◀ ou ▶ pour sélectionner l'élément.

Déplacement image H : -100 V : 100

• H: Appuyez sur ◀▶ pour décaler la position de l'image projetée horizontalement.
• V: Appuyez sur ▲ ▼ pour décaler l'image projetée verticalement.

Trapèze V

Appuyez sur ◀ ou ▶ pour régler verticalement la distorsion d'image et créer une image plus carrée.

Trapèze V 0

UTILISER LE PROJECTEUR

Menu Affichage 3D

AFFICHER Trois dimensions Mode 3D Arrêt ▶ Format 3D Automatique ▶ 3D->2D Trois dimensions ▶ Invers. Sync 3D Arrêt ▶ Quitter

Mode 3D

Utilisez cette option pour désactiver la fonction 3D ou sélectionnez la fonction 3D appropriée.

• Arrêt: Sélectionnez "Arrêt" pour désactiver le mode 3D.
- Lien DLP: Sélectionnez "Lien DLP" pour utiliser les réglages optimisés pour les lunettes 3D avec Lien DLP.
• IR: Sélectionnez « IR » pour utiliser les réglages optimisés pour les lunettes IR 3D.

Mode 3D Arrêt Lien DLP IR

Format 3D

Utilisez cette option pour sélectionner le contenu en format 3D approprié.

• Automatique: Lorsqu'un signal d'identification 3D est détecté, le format 3D est sélectionné automatiquement.
  • SBS: Affiche le signal 3D en format « Côte à côte ».
• Haut et bas: Affiche un signal 3D au format « Haut et bas ».
  • Superposés: Affiche un signal 3D au format « Superposés ».

Remarque :

• Le "Format 3D" est uniquement pris en charge lors d'une synchronisation 3D en page 63.
- “Format 3D” est uniquement pris en charge lors d’une synchronisation non-HDMI 1.4a 3D.

Format 3D Automatique

3D->2D

Utilisez cette option pour spécifier comment le contenu 3D doit apparaître à l'écran.

• Trois dimensions: Affiche un signal 3D.
• L (Gauche) : Affiche le cadre gauche du contenu 3D.
• R (Droite) : Affiche le cadre droit du contenu 3D.

3D->2D Trois dimensions

UTILISER LE PROJECTEUR

Invers. Sync 3D

Utilisez cette option pour activer/désactiver la fonction invers. sync 3D.

• Appuyez sur "Marche" pour inverser le contenu gauche et droit de l'image.
• Appuyez sur "Arrêt" pour afficher le contenu par défaut de l'image.

Invers. Sync 3D Arrêt Marche

Quitter

Choisissez "Quitter" pour quitter le menu.

UTILISER LE PROJECTEUR

Menu Configuration

REGLAGES Langue Français Projection Pos. Menu Arrangements audio Sécurité → ID Projecteur 00 Avancé Quitter

Langue

Choisissez le menu OSD multilingue. Appuyez sur ▶ dans le sous-menu puis utilisez la touche ▲, ▼, ◀ ou ▶ pour sélectionner votre langue préférée. Appuyez sur "Enter" pour terminer votre sélection.

Langue
English	Nederlands	Čeština	Türkçe
Deutsch	Norsk/Dansk	عربي	فارسی
Français	Polski	繁體中文	Vietnamese
Italiano	Русский	简体中文	Romanian
Español	Suomi	日本語	Indonesian
Português	ελληνικά	한국어
Svenska	Magyar	'ituu	←Quitter

Projection

• Bureau Avant C'est la sélection par défaut. L'image est projetée droit sur l'écran.
• Bureau Arrière Quand sélectionnée, l'image apparaîtra renversée.
• Avant Plafond Quand sélectionnée, l'image tournera à l'envers.
• Arrière Plafond. Quand sélectionnée, l'image apparaîtra renversée dans la position à l'envers.

UTILISER LE PROJECTEUR

Activer la projection ? Non Oui

Remarque : Le bureau arrière et le plafond arrière doivent être utilisés avec un écran dépoli.

Pos. Menu

Choisissez la position du menu sur l'écran d'affichage.

Pos. Menu Quitter

Type d'écran

Choisissez le type d'écran entre 16:10 ou 16:9 (WXGA/WUXGA).

Remarque : "Type d'écran" disponible pour WXGA uniquement.

ID Projecteur

La définition ID peut être configurée par menu (plage 0\~99), et permet à l'utilisateur de contrôler un projecteur individuel par RS232.

ID Projecteur 50

Quitter

Choisissez "Quitter" pour quitter le menu.

UTILISER LE PROJECTEUR

Menu Configuration - Arrangements audio

Utilisez cette option pour désactiver temporairement le son.

Muet Arrêt Marche

• Choisir "Marche" pour couper le son.
• Choisir "Arrêt" pour allumer le son.

Remarque : La fonction « Muet » affecte le volume du haut-parleur interne et du haut-parleur externe.

Volume

Ajustez le niveau du volume.

Volume 5

• Appuyez sur ◀ pour baisser le volume.
• Appuyez sur ▶ pour augmenter le volume.

Quitter

Choisissez "Quitter" pour quitter le menu.

UTILISER LE PROJECTEUR

Menu Configuration - Sécurité

REGLAGES Sécurité Sécurité Arrêt ▶ Sécurité Horloge ► Changer mot passe ► Quitter

Sécurité

Activez cette fonction pour demander un mot de passe avant d'utiliser le projecteur.

• Marche: Choisissez "Marche" pour utiliser la vérification de sécurité lors de la mise sous tension du projecteur.
  • Arrêt: Choisissez "Arrêt" pour pouvoir allumer le projecteur sans vérification du mot de passe.

Sécurité Arrêt Marche

Sécurité Horloge

Permet de sélectionner la fonction de date (Mois/Jour/Heure) pour définir le nombre d'heures pendant lesquelles le projecteur peut être utilisé. Une fois que le temps s'est écoulé, vous devrez à nouveau entrer votre mot de passe.

Changer mot passe

Modifiez le mot de passe.

• Première fois :
1. Appuyez sur la touche « Enter » pour définir le mot de passe.
2. Le mot de passe doit avoir 4 chiffres.
3. Utilisez les touches numériques de la télécommande ou du pavé numérique à l'écran pour saisir votre nouveau mot de passe, puis appuyez sur la touche « Enter » pour confirmer votre mot de passe.
- Changer mot passe : (Si votre télécommande ne dispose pas d'un pavé numérique, veuillez utiliser les flèches ▲ ▼ pour changer les chiffres du mot de passe, puis appuyez sur la touche « Enter » pour confirmer)
1. Appuyez sur la touche « Enter » pour saisir l'ancien mot de passe.
2. Utilisez les touches numériques ou le pavé numérique à l'écran pour saisir votre mot de passe actuel et appuyez sur la touche « Enter » pour confirmer.
3. Saisissez le nouveau mot de passe (4 chiffres) en utilisant les boutons à numéros sur la télécommande puis appuyez sur la touche « Enter » pour confirmer.
4. Saisissez une nouvelle fois le nouveau mot de passe et appuyez sur la touche « Enter » pour confirmer.
Lorsque vous entrez un mot de passe incorrect 3 fois de suite, le projecteur s'éteint automatiquement.
Si vous avez oublié votre mot de passe, veuillez contacter votre bureau local pour de l'aide.

UTILISER LE PROJECTEUR

Remarque : La valeur par défaut du mot de passe est "1234" (première fois).

Saisir le Code de Sécurité (4 chiffres) TÉLÉCOMMANDE ★ 2 5 9 1 2 3 4 5 6 7 8 9 0

Quitter

Choisissez "Quitter" pour quitter le menu.

UTILISER LE PROJECTEUR

Menu Configuration - Avancé

REGLAGES Avancé Logo Val. par défaut ▶ Capture logo Quitter

Logo

Utiliser cette fonction pour régler l'écran de démarrage. Si des changements sont faits, le nouveau réglage ne prendra effet que la prochaine fois que le projecteur est allumé.

Logo ← Val. par défaut ►

• Val. par défaut: L'écran de démarrage par défaut.
• Neutre: Le logo ne s'affiche par sur l'écran de démarrage.

Capture logo

Appuyez sur ▶ pour capturer l'image actuellement affichée à l'écran.

Capture logo En cours

Remarque : Pour garantir une bonne capture du logo, assurez-vous que la résolution de l'image à l'écran n'est pas supérieure à la résolution native. (1080p : 1920x1080).

Quitter

Choisissez "Quitter" pour quitter le menu.

UTILISER LE PROJECTEUR

Menu Options

OPTIONS Source d'Entrée Verr. Source Haute Altitude Info Cachées Clavier Verrouillé Mire Fonction IR Arrêt Arrêt Arrêt Aucun Tout

Source d'Entrée

Utilisez cette option pour activer ou désactiver les source d'entrée. Appuyez sur ▶ pour entrer dans le sous-menu et sélectionnez les sources désirées. Appuyez sur la touche « Enter » pour terminer votre sélection. Le projecteur ne recherche que les entrées qui sont activées.

Source d'Entrée VGA1 HDMI 1 / MHL HDMI 2 Quitter

Verr. Source

Utilisez cette fonction pour laisser le projecteur rechercher l'entrée en cours uniquement ou tous les signaux d'entrée.

• Marche: Le projecteur recherchera seulement la connexion d'entrée actuelle.
  • Arrêt: Le projecteur recherchera d'autres signaux si le signal d'entrée courant est perdu.

Verr. Source Arrêt Marche

Haute Altitude

Quand "Marche" est sélectionné, les ventilateurs tourneront plus vite. Cette fonctionnalité est utile dans les régions de haute altitude où l'air est raréfié.

Haute Altitude Arrêt Marche

Info Cachées

Activez cette fonction pour masquer le message d'information.

• Marche: Choisissez « Marche » pour masquer le message d'information.
  • Arrêt: Choisissez « Arrêt » pour afficher le message « recherche ».

Info Cachées Arrêt Marche

UTILISER LE PROJECTEUR

Clavier Verrouillé

Si la fonction clavier verrouillé est « Marche », le clavier est verrouillé. Cependant, le projecteur pourra fonctionner avec la télécommande. En sélectionnant "Arrêt", vous pourrez réutiliser le pavé.

Clavier Verrouillé Arrêt Marche

Activer le verrouillage du clavier ? Non Oui

Mire

Afficher un pattern de test. Les options disponibles sont Grille, Mire blanche et Aucun.

Mire Aucun

Fonction IR

Définissez le paramétrage de la fonction IR.

• Marche: Choisissez « Marche », le projecteur pourra fonctionner avec la télécommande du récepteur IR supérieur ou à l'avant.
• Devant: Choisissez « Devant », le projecteur pourra fonctionner avec la télécommande du récepteur IR avant.
• Haut: Choisissez « Haut », le projecteur pourra fonctionner avec la télécommande du récepteur IR supérieur.
• Arrêt: Choisissez « Arrêt », le projecteur ne pourra pas fonctionner avec la télécommande du récepteur IR supérieur ou à l'avant. En sélectionnant « Arrêt », vous pourrez utiliser les touches du pavé.

Fonction IR ← Marche ►

Activer la fonction IR ? Non Oui

Remarque :

• « Devant » et « Haut » ne peuvent pas être sélectionnés en mode veille.
• Le mode IR peut être modifié en « NVIDIA 3D Vision » une fois implémenté et vérifié par NVIDIA.

UTILISER LE PROJECTEUR

Menu Options

OPTIONS Couleur Arr Plan Noir ► Paramètres Lampe ► Paramètres lien HDMI ► Reglages télécommande ► Avancé ► Paramètres optionnels filtre ► Remise à zéro ► Quitter

Couleur Arr Plan

Utilisez cette fonctionnalité pour afficher un écran « Noir », « Rouge », « Bleu », « Vert » ou « Blanc » quand aucun signal n'est disponible.

Couleur Arr Plan ← Noir ►

UTILISER LE PROJECTEUR

Menu Options - Paramètres Lampe

OPTIONS Paramètres Lampe Heures lampe 00 Rappel de Lampe Arrêt ▶ Mode de la lampe Lumineux ▶ Gradation dynamique Arrêt ▶ Mise à zéro lampe ▶ ← Quitter

Heures lampe

Affiche la durée de projection.

Rappel de Lampe

Choisissez cette fonction pour faire apparaître ou masquer le message d'avertissement lorsque le message de changement de lampe s'affiche.

Le message apparaîtra 30 heures avant la fin de sa durée de vie.

Rappel de Lampe Arrêt Marche

Mode de la lampe

Définissez le paramétrage du mode de la lampe.

• Lumineux: Choisissez "Lumineux" pour augmenter la luminosité.
- Eco.: Choisissez « Eco. » pour atténuer la lampe du projecteur, ce qui baissera la consommation de courant et prolongera la durée de vie de la lampe.
- Dynamic: Choisissez « Dynamic » pour atténuer l'alimentation de la lampe en fonction du niveau de luminosité du contenu et ajuster la consommation électrique de la lampe entre 100 et 30 % de façon dynamique. La durée de vie de la lampe en est prolongée.
- Eco+: Quand le mode Eco+ est activé, le niveau de luminosité du contenu est automatiquement détecté pour réduire significativement la consommation de la lampe (jusqu'à 70 %) lors des périodes d'inactivité.

Mode de la lampe ◄ Dynamic ►

Gradation dynamique

Définissez pour configurer le paramétrage de la gradation dynamique.

• Marche: En sélectionnant Dynamic « Marche », les options du mode de la lampe sont « Dynamic ».
• Arrêt: En sélectionnant Dynamic « Arrêt », les options du mode de la lampe sont « Lumineux » et « Eco. ».

Gradation dynamique Arrêt Marche

UTILISER LE PROJECTEUR

Mise à zéro lampe

Remet à zéro le décompte des heures de vie de la lampe après l'avoir remplacée.

Mise à zéro lampe Non Oui

Quitter

Choisissez "Quitter" pour quitter le menu.

Remarque :

• Lorsque la température ambiante est supérieure à 40 °C pendant l'utilisation, le projecteur permutera automatiquement à Eco.
  • Le « Mode de la lampe » cette option peut être réglé indépendamment pour les modes 2D et 3D.
  • L'alimentation dynamique du mode lampe peut être réglée de façon dynamique entre 100 % à 30 %.

UTILISER LE PROJECTEUR

Options menu Paramètres lien HDMI

OPTIONS Paramètres lien HDMI Lien HDMI Arrêt ▶ TV comprise Oui ▶ Commutation of Mutuel ▶ Commutation on Arrêt ▶ ← Quitter

Avec Lien HDMI

• Lorsque vous connectez des appareils compatibles HDMI CEC au projecteur avec des câbles HDMI, vous pouvez les contrôler sur le même état Mise sous tension ou Mise hors tension avec la fonction de contrôle de Lien HDMI du menu à l'écran du projecteur.
• Ceci vous permet d'ajouter un appareil ou plusieurs à un groupe Mise sous tension ou Mise hors tension avec la fonction Lien HDMI.
• Dans une configuration typique, votre lecteur DVD peut être relié au projecteur via un amplificateur ou système home cinéma.

Lien HDMI

Activer/désactiver la fonction Lien HDMI. Les options Inclusive TV, Commutation on et Commutation off ne seront disponibles que si le paramètre.

Lien HDMI Arrêt Marche

TV comprise

Si ce paramètre est sur « Oui », la TV et le projecteur seront éteints en même temps automatiquement. Pour empêcher les deux appareils d'être éteints en même temps, réglez ce paramètre sur « Non ».

TV comprise Non Oui

Commutation of

Alimentation CEC sur commande :

• Mutuel: Le projecteur et l'appareil CEC seront allumés en même temps.
• Projecteur->Matériel: L'appareil CEC ne sera allumé qu'une fois le projecteur allumé.
• Matériel->Projecteur: Le projecteur ne sera allumé qu'une fois l'appareil CEC allumé.

Commutation of ← Mutuel ►

- Appuyez sur ▶ dans le menu suivant puis sur ◀ ou ▶ pour sélectionner l'élément « Mutuel », « Projecteur->Matériel », « Matériel->Projecteur ».

UTILISER LE PROJECTEUR

Commutation on

Si ce paramètre est sur « Marche », Lien HDMI et le projecteur seront éteints en même temps automatiquement. Si ce paramètre est sur « Arrêt », le Lien HDMI et le projecteur ne seront pas éteints en même temps automatiquement.

Commutation on Arrêt Marche

Quitter

Choisissez « Quitter » pour quitter le menu.

UTILISER LE PROJECTEUR

Menu Options - Réglages télécommande

OPTIONS Reglages télécommande Utilisateur 1 HDMI2 ► Utilisateur 2 MHL ► Utilisateur 3 Décompte avant mise en veille ► Quitter

Utilisateur 1

Attribuez la fonction par défaut pour UTILISATEUR 1. La valeur par défaut est « HDMI2 ».

Utilisateur 1 HDMI2

- Appuyez sur ▶ dans le menu suivant puis sur ◀ ou ▶ pour sélectionner l'élément « HDMI2 », « Luminosité », « Contraste », « Décompte avant mise en veille », « Mire », « MHL ».

Utilisateur 2

Attribuez la fonction par défaut pour UTILISATEUR 2. La valeur par défaut est « MHL ».

Utilisateur 2 MHL

- Appuyez sur ▶ dans le menu suivant puis sur ◀ ou ▶ pour sélectionner l'élément « HDMI2 », « Luminosité », « Contraste », « Décompte avant mise en veille », « Mire », « MHL ».

Utilisateur 3

Attribuez la fonction par défaut pour UTILISATEUR 3. La valeur par défaut est « Décompte avant mise en veille ».

Utilisateur 3 Décompte avant mise en veille

- Appuyez sur ▶ dans le menu suivant puis sur ◀ ou ▶ pour sélectionner l'élément « HDMI2 », « Luminosité », « Contraste », « Décompte avant mise en veille », « Mire », « MHL ».

UTILISER LE PROJECTEUR

Menu Options - Paramètres du filtre optionnel

OPTIONS Paramètres de filtre Filtre optionnel installé Oui ► Heures d'utilisation filtre 500 Rappel filtre ► Remise à zéro filtre ► Quitter

Filtre optionnel installé

Définissez le paramétrage du message d'avertissement.

• Oui: Affiche un message d'avertissement après 500 heures d'utilisation.

Remarque : « Heures d'utilisation filtre / Rappel filtre / Remise à zéro filtre » ne s'affiche que si « Filtre optionnel installé » est réglé sur « Oui ».

• Non: Désactive le message d'avertissement.

Filtre optionnel installé Non Oui

Heures d'utilisation filtre

Affiche la durée de filtre.

Rappel filtre

Choisissez cette fonction pour faire apparaître ou masquer le message d'avertissement lorsque le message de filtre modifié s'affiche. (Réglage d'usine : 500 hr).

Remise à zéro filtre

Réinitialisez le compteur du filtre à poussière après l'avoir remplacé ou nettoyé.

Remise à zéro filtre Non Oui

Quitter

Choisissez « Quitter » pour quitter le menu.

UTILISER LE PROJECTEUR

Menu Options - Avancé

OPTIONS Avancé Allumage direct Arrêt ▶ Arrêt Auto (min) 30 ▶ Décompte avant mise en veille (min) 00 ▶ Résumé rapide Arrêt ▶ Mode puissance(Veille) Actif ▶ ← Quitter

Allumage direct

Choisissez "Marche" pour activer le mode Allumage Direct. Le projecteur s'allumera automatiquement lorsqu'il est fourni de l'alimentation secteur, sans avoir à appuyer sur le bouton « ⏻ » sur le pavé du projecteur ou de la télécommande.

Allumage direct Arrêt Marche

Arrêt Auto (min)

Réglez l'intervalle du décompte. Le compte à rebours débutera lorsqu'il n'y a aucun signal envoyé au projecteur. Le projecteur s'éteindra automatiquement une fois le compte à rebours écoulé (en minutes).

• Appuyez sur ◀ pour diminuer l'intervalle du minuteur.
• Appuyez sur ▶ pour augmenter l'intervalle du minuteur.

Arrêt Auto (min) 90

Remarque :

• La minuterie de veille sera réinitialisée à zéro après la mise hors tension du projecteur.
• Le projecteur s'éteindra automatiquement une fois le compte à rebours écoulé. La valeur par défaut est 20 minutes.

Décompte avant mise en veille (min)

Règle l'intervalle du décompte. Le compte à rebours débutera/ qu'il y ait un signal ou non envoyé au projecteur. Le projecteur s'éteindra automatiquement une fois le compte à rebours écoulé (en minutes).

• Appuyez sur ◀ pour diminuer l'intervalle du minuteur.
• Appuyez sur ▶ pour augmenter l'intervalle du minuteur.

Décompte avant mise en veille (min) 510 Toujours en marche Quitter

UTILISER LE PROJECTEUR

Résumé rapide

Définissez le paramétrage du résumé rapide.

• Marche: Si le projecteur est éteint par accident, cette fonctionnalité permet de le rallumer immédiatement si cela est fait sous 100 secondes.
  • Arrêt: Le ventilateur commence à refroidir le système 10 secondes après l'arrêt du projecteur.

Résumé rapide Arrêt Marche

Mode puissance(Veille)

Définissez le paramétrage du mode d'alimentation.

• Actif: Choisissez "Actif" pour revenir à la veille normale.
• Eco.: Choisissez "Eco." pour éviter de gaspiller du courant < 0,5 W.

Mode puissance(Veille) Actif Eco.

Quitter

Choisissez "Quitter" pour quitter le menu.

UTILISER LE PROJECTEUR

Configuration 3D

1. Allumez le projecteur.
2. Connectez votre source 3D. Par exemple lecteur de Blu-ray 3D, console de jeux, PC, décodeur, etc.
3. Assurez-vous d'avoir inséré du contenu 3D ou sélectionné le canal 3D.
4. Pour allumer les lunettes 3D. Consultez le manuel de l'utilisateur des lunettes 3D pour découvrir leur fonctionnement.
5. Votre projecteur affichera automatiquement de la 3D depuis un Blu-ray 3D. Pour la 3D via un décodeur ou un PC, vous devrez régler les paramètres dans le menu 3D.

Pour la 3D via Blu-ray

La 3D sera automatiquement affichée.

- Menu > "AFFICHER" > "Trois dimensions" > "Mode 3D" > "Lien DLP"

Pour la 3D via un PC ou décodeur

La 3D ne sera pas affichée automatiquement. En fonction du contenu 3D, l'image sera affichée soit côte à côte, soit en haut et en bas. Consultez le tableau suivant pour plus de détails.

		Haut et bas
		Haut et bas

• Pour des images côte à côte, sélectionnez « SBS » dans le menu. Menu > "AFFICHER" > "Trois dimensions" > "Format 3D" > "SBS".
- Pour les images en haut et en bas, sélectionnez « Haut et bas » dans le menu. Menu > "AFFICHER" > "Trois dimensions" > "Format 3D" > "Haut et bas".
Si l'image 3D ne semble pas correcte, vous pourriez aussi avoir à régler l'inversion de synchronisation 3D. Activez-la si l'image semble bizarre. Menu > "AFFICHER" > "Trois dimensions" > "Invers. Sync 3D" > "Marche".

Remarque : Si l'entrée vidéo est en 2D normal, veuillez appuyer sur « Format 3D » et passer sur« Automatique ». Si le mode « SBS » est actif, le contenu vidéo 2D ne s'affiche pas correctement. Revenez à la valeur « Automatique » si la 3D via un PC ne fonctionne qu'avec certaines résolutions. Vérifiez la liste de compatibilité en page 63.

ENTRETIEN

Remplacement de la lampe

Le projecteur détectera automatiquement la durée de vie de la lampe. Lorsque la lampe atteint presque la fin de sa durée de vie, un message d'avertissement apparaît à l'écran.

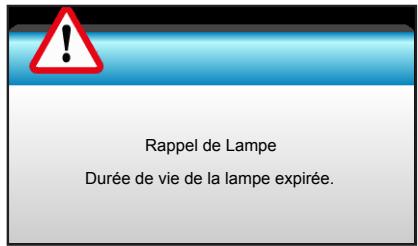

Rappel de Lampe Durée de vie de la lampe expirée.

Une fois que vous voyez ce message, veuillez contacter votre revendeur régional ou le centre de service pour changer la lampe le plus rapidement possible. Assurez-vous que le projecteur a refroidi pendant au moins 30 minutes avant de changer la lampe.

CAUTION! HIGH TEMPERATURE COOL FOR 30 MINUTES, HIGH PRESSURE LAMP MAY EXPLODE IF IMPROPERLY HANDED. REFER TO LAMP REPLACEMENT INSTRUCTIONS.DISCONNECT POWER BEFORE CHANGING LAMP. ATTENTION: A HAUTES TEMPERATURES REFROIDISSEZ PENDANT 30 MINUTES. Les lampes à haute pression peuvent exploser si elles sont mal utilisées. Confier l'entretien à une personne qualifiée. COUPERLE COURANT AVANT DEREMPLACERLE LAMPES.

Avertissement : Pour un montage au plafond, prenez des précautions lorsque vous ouvrez le panneau d'accès à la lampe. Il est conseillé de porter des lunettes de sécurité lorsque vous changez l'ampoule pour un montage au plafond. Des précautions doivent être obligatoirement prises afin d'éviter à des pièces desserrées de tomber du projecteur.

Avertissement : Le compartiment de la lampe est chaud ! Laissez-le refroidir avant de changer la lampe !

Avertissement : Pour réduire les risques de blessures corporelles, ne faites pas tomber le module de la lampe et ne touchez pas l'ampoule de la lampe. L'ampoule risque de se briser et de provoquer des blessures si elle tombe.

Remplacement de la lampe (suite)

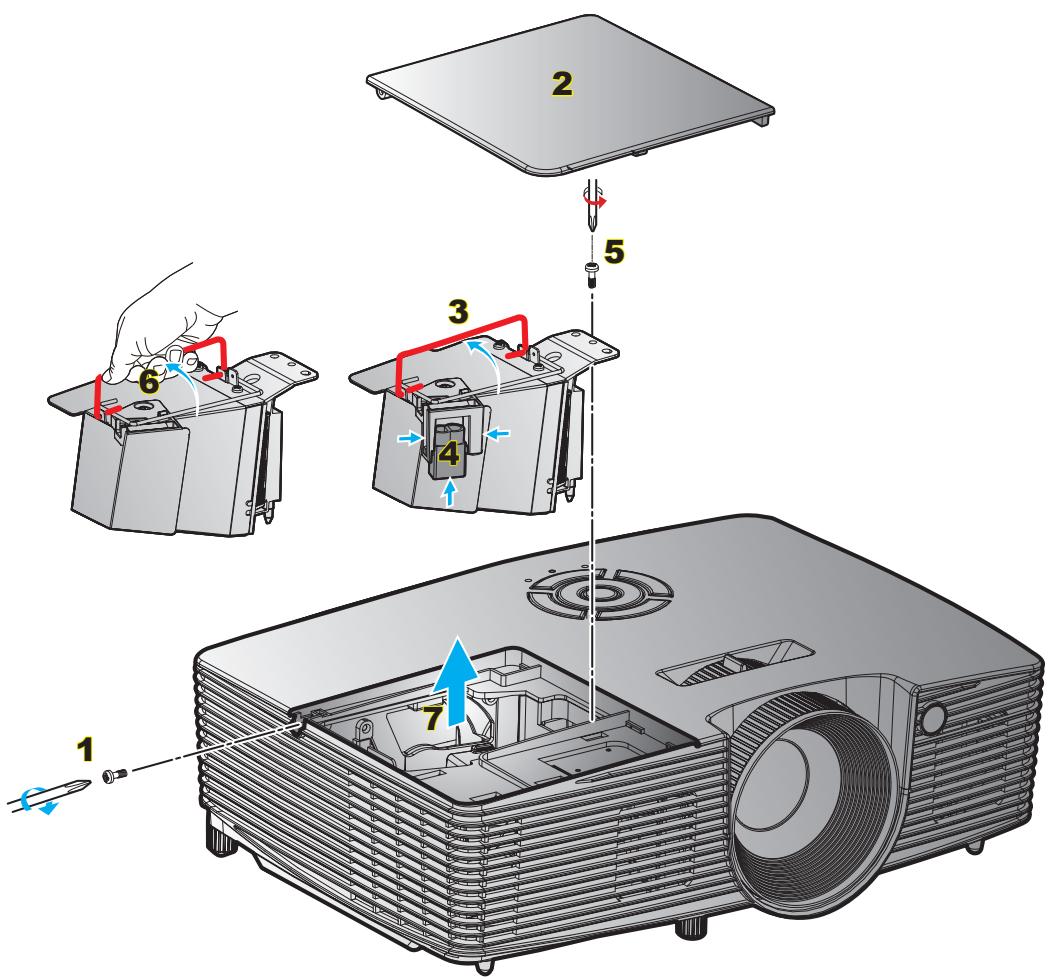

1. Mettez le projecteur hors tension en appuyant sur le bouton « ⏻ » de la télécommande ou sur le pavé numérique du projecteur.
2. Laissez le projecteur refroidir pendant au moins 30 minutes.
3. Débranchez le cordon d'alimentation.
4. Desserrez la vis du couvercle. 1
5. Ouvrez le couvercle. 2
6. Levez la poignée de la lampe. 3
7. Appuyez sur les deux côtés puis soulevez et enlevez le cordon de la lampe. 4
8. Dévissez la vis sur le module de la lampe. 5
9. Soulevez la poignée 6 de la lampe et enlevez le module de la lampe délicatement. 7
10. Pour replacer le module de la lampe, suivez les étapes précédentes dans l'ordre inverse.
11. Allumez le projecteur et réinitialisez le minuteur de la lampe.
12. Mise à zéro lampe : (i) Appuyez sur "Menu" → (ii) Sélectionnez "OPTIONS" → (iii) Sélectionnez "Paramètres Lampe" → (iv) Sélectionnez "Mise à zéro lampe" → (v) Sélectionnez "Oui".

ENTRETIEN

Remarque :

• Les vis du couvercle de la lampe et de la lampe ne peuvent pas être enlevées.
• Le projecteur ne peut pas être tourné si le couvercle de la lampe n'a pas été remis sur le projecteur.
- Ne touchez aucune partie en verre de la lampe. Les huiles de la peau peuvent endommager la lampe.
Utilisez un chiffon sec pour nettoyer le module de la lampe s'il a été touché par accident.

ENTRETIEN

Installer et nettoyer le filtre à poussière

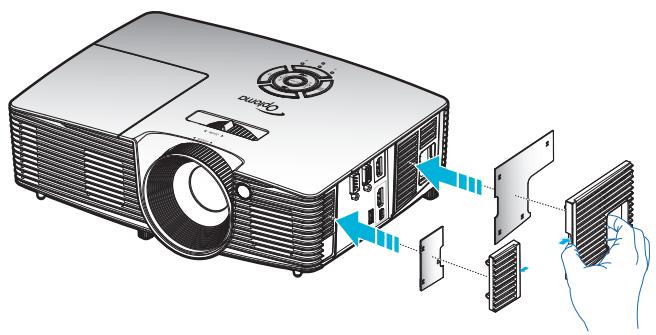

Installer le filtre à poussière

Remarque : Les filtres à poussière sont uniquement requis/fournis dans les régions poussiéreuses.

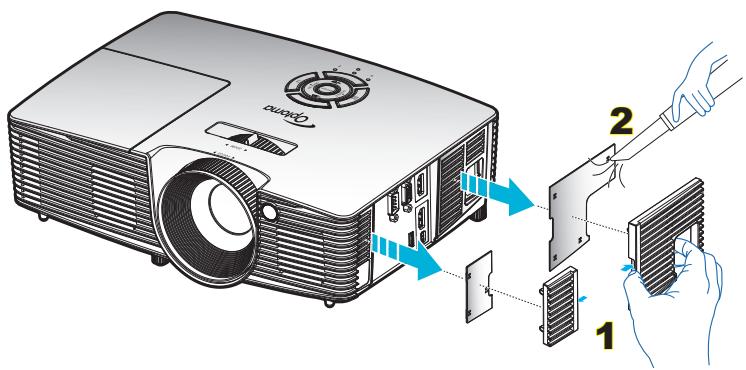

Nettoyer le filtre à poussière

Nous vous conseillons de nettoyer le filtre à poussière tous les trois mois. Nettoyez-le plus souvent si le projecteur est utilisé dans un environnement poussièreux.

Procédure :

1. Mettez le projecteur hors tension en appuyant sur le bouton « ⏻ » de la télécommande ou sur le pavé numérique du projecteur.
2. Débranchez le cordon d'alimentation.
3. Enlevez le filtre à poussière délicatement.
4. Nettoyez ou remplacez le filtre à poussière.
5. Pour installer le filtre à poussière, suivez les étapes précédentes dans l'ordre inverse.

Résolutions compatibles

Compatibilité numérique

B0/Timing établi	B0/Timing standard	B0/Timing détaillé	B1/Mode vidéo	B1/Timing détaillé
720 x 400 à 70Hz	1280x720 à 60Hz	Timing natif :	640x480p à 60Hz	720 x 480p à 60Hz
640x480 à 60Hz	1280x800 à 60Hz	1080P : 1920x1080 à 60Hz	720 x 480p à 60Hz	1280x720p à 60Hz
640x480 à 67Hz	1280x1024 à 60Hz		1280x720p à 60Hz	1366x768 à 60Hz
640x480 à 72Hz	1400x1050 à 60Hz		1920x1080i à 60Hz	1920x1080i à 50Hz
640x480 à 75Hz	1600x1200 à 60Hz		720(1440)x480i à 60Hz	1920x1080p à 60Hz
800x600 à 56Hz			1920x1080p à 60Hz
800x600 à 60Hz	1440x900 à 60Hz		720x576p à 50Hz
800x600 à 72Hz	1280x720 à 120Hz		1280x720p à 50Hz
800x600 à 75Hz	1024x768 à 120Hz		1920x1080i à 50Hz
832x624 à 75Hz			720(1440)x576i à 50Hz
1024x768 à 60Hz			1920x1080p à 50Hz
1024x768 à 70Hz			1920x1080p à 24Hz
1024x768 à 75Hz			1920x1080p à 30Hz
1280x1024 à 75Hz
1152x870 à 75Hz

Compatibilité analogique

B0/Timing établi	B0/Timing standard	B0/Timing détaillé	B1/Mode vidéo	B1/Timing détaillé
720 x 400 à 70Hz	1080P :	1080P : 1920x1080 à 60Hz		1366x768 à 60Hz
640x480 à 60Hz	1280x720 à 60Hz
640x480 à 67Hz	1280x800 à 60Hz
640x480 à 72Hz	1280x1024 à 60Hz
640x480 à 75Hz	1400x1050 à 60Hz
800x600 à 56Hz	1600x1200 à 60Hz
800x600 à 60Hz	1440x900 à 60Hz
800x600 à 72Hz	1280x720 à 120Hz
800x600 à 75Hz	1024x768 à 120Hz
832x624 à 75Hz
1024x768 à 60Hz
1024x768 à 70Hz
1024x768 à 75Hz
1280x1024 à 75Hz
1152x870 à 75Hz
Résolution d'entrée	Entrée 3D HDMI 1.4a	Synchronisation d'entrée
		1280x720P à 50Hz	Haut et bas
		1280x720P à 60Hz	Haut et bas
		1280x720P à 50Hz	Encapsulage de trame
		1280x720P à 60Hz	Encapsulage de trame
		1920x1080i à 50 Hz	Côte à côte (Moitié)
		1920x1080i à 60 Hz	Côte à côte (Moitié)
		1920x1080P à 24 Hz	Haut et bas
		1920x1080P à 24 Hz	Encapsulage de trame
	HDMI 1.3	1920x1080i à 50Hz	Côte à côte (Moitié)	Mode SBS allumé
		1920x1080i à 60Hz
		1280x720P à 50Hz
		1280x720P à 60Hz
		1920x1080i à 50Hz	Haut et bas	Mode TAB allumé
		1920x1080i à 60Hz
		1280x720P à 50Hz
		1280x720P à 60Hz
		480i	HQFS	Le format 3D est Séquentiel image

Remarque :

• Si l'entrée 3D est 1080p à 24 Hz, the DMD doit lire avec un multiple entier en mode 3D.
- Prise en charge de NVIDIA 3DTV Play s'il n'y a pas de droits de brevet depuis Optoma 1080i à 25 Hz et 720p à 50 Hz fonctionneront à 100 Hz. Les autres synchronisations 3D fonctionneront à 120 Hz.
• 1080p à 24 Hz fonctionnera à 144 Hz.

INFORMATIONS SUPPLÉMENTAIRES

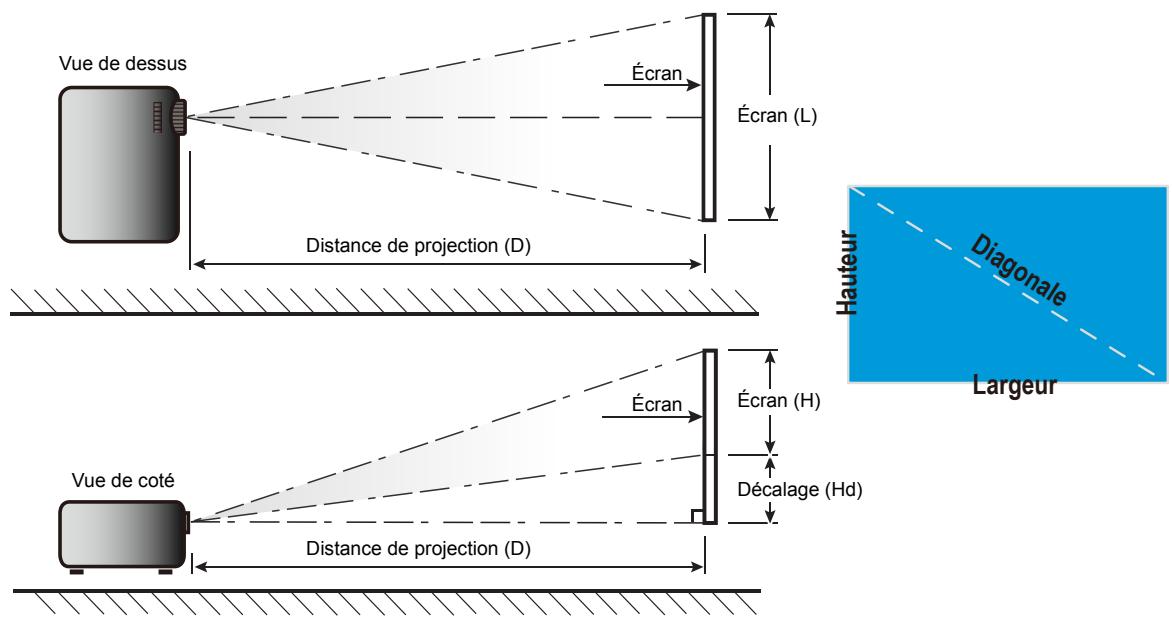

Taille d'image et distance de projection

(1080P)

Taille de la longueur diagonale de l'écran (16:9)	Taille de l'écran L x H				Distance de projection (D)				Décalage
	(m)		(po)		(m)		(po)
	Largeur	Hauteur	Largeur	Hauteur	Large	Tele	Large	Tele	(m)	(po)
36	0,80	0,45	31,38	17,65	1,2	1,3	3,94	4,27	0,07	2,76
40	0,89	0,5	34,86	19,6	1,3	1,4	4,27	4,59	0,08	3,15
50	1,11	0,62	43,58	24,5	1,6	1,8	5,25	5,91	0,10	3,94
60	1,33	0,75	52,29	29,4	2,0	2,2	6,56	7,22	0,12	4,72
70	1,55	0,87	61,01	34,3	2,3	2,5	7,55	8,20	0,14	5,51
80	1,77	1	69,73	39,2	2,6	2,9	8,53	9,51	0,16	6,30
90	1,99	1,12	78,44	44,1	2,9	3,2	9,51	10,50	0,18	7,09
100	2,21	1,25	87,16	49	3,3	3,6	10,83	11,81	0,19	7,48
120	2,66	1,49	104,59	58,8	3,9	4,3	12,80	14,11	0,24	9,45
150	3,32	1,87	130,74	73,5	4,9	5,4	16,08	17,72	0,30	11,81
180	3,98	2,24	156,88	88,2	5,9	6,5	19,36	21,33	0,36	14,17
200	4,43	2,49	174,32	98,1	6,6	7,2	21,65	23,62	0,40	15,75
250	5,53	3,11	217,89	122,6	8,2	9,0	26,90	29,53	0,50	19,69
300	6,64	3,74	261,47	147,1	9,8	10,8	32,15	35,43	0,59	23,23

Remarque : Le rapport de zoom est 1,1 x.

Vue de dessus Écran Écran (L) Distance de projection (D) Hauteur Diagonale Largeur Vue de coté Écran Écran (H) Décalage (Hd) Distance de projection (D)

INFORMATIONS SUPPLÉMENTAIRES

Dimensions du projecteur et installation au plafond

1. Pour éviter d'endommager votre projecteur, veuillez utiliser le kit de fixation au plafond d'Optoma.
2. Si vous souhaitez utiliser un autre dispositif de fixation au plafond, assurez-vous que les vis utilisées pour fixer le projecteur au support sont conformes aux spécifications suivantes :

• Type de vis : M4*3

• Longueur minimale de la vis : 10mm

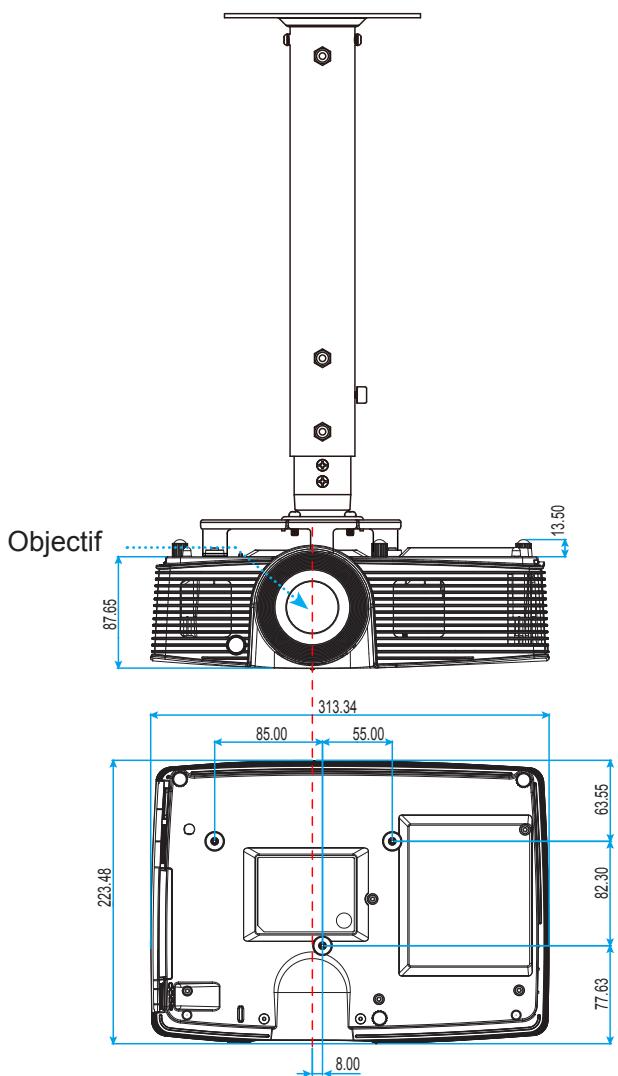

Objectif 87.65 13.50 313.34 85.00 55.00 223.48 63.55 82.30 77.63 8.00

Unité : mm

Remarque : Veuillez noter que tout dommage résultant d'une mauvaise installation annulera la garantie.

Avertissement :

• Si vous achetez une monture de plafond chez une autre société, veuillez vous assurer d'utiliser la taille de vis correcte. La taille de vis dépendra de l'épaisseur de la plaque de montage.
  • Assurez-vous de garder au moins 10 cm d'écart entre le plafond et le bas du projecteur.
  • Eviter d'installer le projecteur près d'une source chaude.

INFORMATIONS SUPPLÉMENTAIRES

Liste des Fonctions du Protocole RS232

Débit en bauds : 9600

Bits de Données : 8

Parité : Aucun

Bits d'Arrêt : 1

Contrôle de Flux : Aucun

UART16550 FIFO : Désactiver

Retour Projecteur (Avec succès) : P

Retour Projecteur (Échec) : F

XX=01-99, ID du projecteur, XX=00 désigne tous les projecteurs

Remarque : Un suit toutes les commandes ASCII, 0D est le code HEX pour en code ASCII.

SEND to projector
232 ASCII Code	HEX Code	Function	Description
~XX00 1	7E 30 30 30 30 20 31 0D	Power ON
~XX00 0	7E 30 30 30 30 20 30 0D	Power OFF	(0/2 for backward compatible)
~XX00 1	7E 30 30 30 30 20 31 20a0D	Power ON with Password	~nnnn = ~0000 (a=7E 30 30 30 30)
~nnnn			~9999 (a=7E 39 39 39 39)
~XX01 1	7E 30 30 30 31 20 31 0D	Resync
~XX02 1	7E 30 30 30 32 20 31 0D	AV Mute	On
~XX02 0	7E 30 30 30 32 20 30 0D		Off (0/2 for backward compatible)
~XX03 1	7E 30 30 30 33 20 31 0D	Mute	On
~XX03 2	7E 30 30 30 33 20 30 0D		Off (0/2 for backward compatible)
~XX04 1	7E 30 30 30 34 20 31 0D	Freeze
~XX04 0	7E 30 30 30 34 20 30 0D	Unfreeze	(0/2 for backward compatible)
~XX05 1	7E 30 30 30 35 20 31 0D	Zoom Plus
~XX06 1	7E 30 30 30 36 20 31 0D	Zoom Minus
~XX12 1	7E 30 30 31 32 20 31 0D	Direct Source Commands	HDMI1
~XX12 15	7E 30 30 31 32 20 31 35 0D		HDMI2
~XX12 5	7E 30 30 31 32 20 35 0D		VGA1
~XX12 8	7E 30 30 31 32 20 38 0D		VGA1 Component
~XX20 2	7E 30 30 32 30 20 32 0D		Bright
~XX20 3	7E 30 30 32 30 20 33 0D		Movie
~XX20 4	7E 30 30 32 30 20 34 0D		sRGB
~XX20 5	7E 30 30 32 30 20 35 0D		User
~XX20 7	7E 30 30 32 30 20 37 0D		Blackboard
~XX20 9	7E 30 30 32 30 20 39 0D		3D
~XX21 n	7E 30 30 32 31 20 a 0D	Brightness	n = -50 (a=2D 35 30) ~ 50 (a=35 30)
~XX22 n	7E 30 30 32 32 20 a 0D	Contrast	n = -50 (a=2D 35 30) ~ 50 (a=35 30)
~XX23 n	7E 30 30 32 33 20 a 0D	Sharpness	n = 1 (a=31) ~ 15 (a=31 35)
~XX24 n	7E 30 30 32 34 20 a 0D	Color Settings/White	Red n = -50 (a=2D 35 30) ~ 50 (a=35 30)
~XX25 n	7E 30 30 32 35 20 a 0D		Green n = -50 (a=2D 35 30) ~ 50 (a=35 30)
~XX26 n	7E 30 30 32 36 20 a 0D		Blue n = -50 (a=2D 35 30) ~ 50 (a=35 30) n = -50 (a=2D 35 30) ~ 50 (a=35 30)
~XX33 1	7E 30 30 33 33 20 31 0D		Reset
~XX34 n	7E 30 30 33 34 20 a 0D	BrilliantColorTM	n = 1 (a=30) ~ 10 (a=31 30)
~XX35 1	7E 30 30 33 35 20 31 0D	Gamma	Film
~XX35 2	7E 30 30 33 35 20 32 0D		Video
~XX35 3	7E 30 30 33 35 20 33 0D		Graphics
~XX35 4	7E 30 30 33 35 20 34 0D		Standard
~XX36 1	7E 30 30 33 36 20 31 0D	Color Temp.	Warm
~XX36 2	7E 30 30 33 36 20 32 0D	Color Temp.	Medium
~XX36 3	7E 30 30 33 36 20 33 0D	Color Temp.	Cold(D83)
~XX37 1	7E 30 30 33 37 20 31 0D	Color Space	Auto
~XX37 2	7E 30 30 33 37 20 32 0D		RGB\ RGB(0-255)
~XX37 3	7E 30 30 33 37 20 33 0D		YUV
~XX37 4	7E 30 30 33 37 20 34 0D		RGB(16 - 235)
~XX73 n	7E 30 30 37 33 20 a 0D	Signal	Frequency n = -5 (a=2D 35) ~ 5 (a=35) By signal

INFORMATIONS SUPPLÉMENTAIRES

232 ASCII Code	HEX Code	Function	Description
~XX91 n	7E 30 30 39 31 20 a 0D		Automatic	n = 0 disable; n = 1 enable
~XX74 n	7E 30 30 37 34 20 a 0D		Phase	n = 0 (a=30) ~ 31 (a=33 31) By signal
~XX75 n	7E 30 30 37 35 20 a 0D		H. Position	n = -5 (a=2D 35) ~ 5 (a=35) By timing
~XX76 n	7E 30 30 37 36 20 a 0D		V. Position	n = -5 (a=2D 35) ~ 5 (a=35) By timing
~XX45 n	7E 30 30 34 34 20 a 0D	Color (Saturation)		n = -50 (a=2D 35 30) ~ 50 (a=35 30)
~XX44 n	7E 30 30 34 35 20 a 0D	Tint		n = -50 (a=2D 35 30) ~ 50 (a=35 30)
~XX60 1	7E 30 30 36 30 20 31 0D	Format	4:3
~XX60 2	7E 30 30 36 30 20 32 0D		16:9
~XX60 5	7E 30 30 36 30 20 35 0D		LBX
~XX60 6	7E 30 30 36 30 20 36 0D		Native
~XX60 7	7E 30 30 36 30 20 37 0D		Auto
~XX61 n	7E 30 30 36 31 20 a 0D	Edge mask		n = 0 (a=30) ~ 10 (a=31 30)
~XX62 n	7E 30 30 36 32 20 a 0D	Zoom		n = -5 (a=2D 35) ~ 25 (a=32 35)
~XX63 n	7E 30 30 36 33 20 a 0D	H Image Shift		n = -100 (a=2D 31 30 30) ~ 100 (a=31 30 30)
~XX64 n	7E 30 30 36 34 20 a 0D	V Image Shift		n = -100 (a=2D 31 30 30) ~ 100 (a=31 30 30)
~XX66 n	7E 30 30 36 36 20 a 0D	V Keystone		n = -40 (a=2D 34 30) ~ 40 (a=34 30)
~XX230 0	7E 30 30 32 33 30 20 30 0D	3D Mode	OFF
~XX230 1	7E 30 30 32 33 30 20 31 0D	3D Mode	DLP-Link
~XX230 3	7E 30 30 32 33 30 20 33 0D	3D Mode	IR
~XX400 0	7E 30 30 34 30 30 20 30 0D	3D->2D	3D
~XX400 1	7E 30 30 34 30 30 20 31 0D		L
~XX400 2	7E 30 30 34 30 30 20 32 0D		R
~XX405 0	7E 30 30 34 30 35 20 30 0D	3D Format	Auto
~XX405 1	7E 30 30 34 30 35 20 31 0D		SBS
~XX405 2	7E 30 30 34 30 35 20 32 0D		Top and Bottom
~XX405 3	7E 30 30 34 30 35 20 33 0D		Frame sequential
~XX231 0	7E 30 30 32 33 31 20 30 0D	3D Sync Invert	On
~XX231 1	7E 30 30 32 33 31 20 31 0D	3D Sync Invert	Off
~XX70 1	7E 30 30 37 30 20 31 0D	Language	English
~XX70 2	7E 30 30 37 30 20 32 0D		German
~XX70 3	7E 30 30 37 30 20 33 0D		French
~XX70 4	7E 30 30 37 30 20 34 0D		Italian
~XX70 5	7E 30 30 37 30 20 35 0D		Spanish
~XX70 6	7E 30 30 37 30 20 36 0D		Portuguese
~XX70 7	7E 30 30 37 30 20 37 0D		Polish
~XX70 8	7E 30 30 37 30 20 38 0D		Dutch
~XX70 9	7E 30 30 37 30 20 39 0D		Swedish
~XX70 10	7E 30 30 37 30 20 31 30 0D		Norwegian/Danish
~XX70 11	7E 30 30 37 30 20 31 31 0D		Finnish
~XX70 12	7E 30 30 37 30 20 31 32 0D		Greek
~XX70 13	7E 30 30 37 30 20 31 33 0D		Traditional Chinese
~XX70 14	7E 30 30 37 30 20 31 34 0D		Simplified Chinese
~XX70 15	7E 30 30 37 30 20 31 35 0D		Japanese
~XX70 16	7E 30 30 37 30 20 31 36 0D		Korean
~XX70 17	7E 30 30 37 30 20 31 37 0D		Russian
~XX70 18	7E 30 30 37 30 20 31 38 0D		Hungarian
~XX70 19	7E 30 30 37 30 20 31 39 0D		Czechoslovak
~XX70 20	7E 30 30 37 30 20 32 30 0D		Arabic
~XX70 21	7E 30 30 37 30 20 32 31 0D		Thai
~XX70 22	7E 30 30 37 30 20 32 32 0D		Turkish
~XX70 23	7E 30 30 37 30 20 32 33 0D		Farsi
~XX70 25	7E 30 30 37 30 20 32 33 0D		Vietnamese
~XX70 26	7E 30 30 37 30 20 32 33 0D		Indonesian
~XX70 27	7E 30 30 37 30 20 32 33 0D		Romanian
~XX71 1	7E 30 30 37 31 20 31 0D	Projection	Front-Desktop
~XX71 2	7E 30 30 37 31 20 32 0D		Rear-Desktop
~XX71 3	7E 30 30 37 31 20 33 0D		Front-Ceiling
~XX71 4	7E 30 30 37 31 20 34 0D		Rear-Ceiling

INFORMATIONS SUPPLÉMENTAIRES

232 ASCII Code	HEX Code	Function	Description
~XX72 1	7E 30 30 37 32 20 31 0D	Menu Location	Top Left
~XX72 2	7E 30 30 37 32 20 32 0D		Top Right
~XX72 3	7E 30 30 37 32 20 33 0D		Centre
~XX72 4	7E 30 30 37 32 20 34 0D		Bottom Left
~XX72 5	7E 30 30 37 32 20 35 0D		Bottom Right
~XX77 n	7E 30 30 37 37 20 aabbcc 0D	Security	Security Timer	Month/Day/Hour n = mm/dd/hhmm= 00 (aa=30 30) ~ 12 (aa=31 32)dd = 00 (bb=30 30) ~ 30 (bb=33 30)hh= 00 (cc=30 30) ~ 24 (cc=32 34)
~XX78 1	7E 30 30 37 38 20 31 0D	Security Settings	Enable
~XX78 0	7E 30 30 37 38 20 32 20		Disable(0/2 for backward compatible)~nnnn = ~0000 (a=7E 30 30 30 30)~9999 (a=7E 39 39 39 39)
~nnnn	a 0D
~XX79 n	7E 30 30 37 39 20 a 0D	Projector ID	n = 00 (a=30 30) ~ 99 (a=39 39)
~XX80 1	7E 30 30 38 30 20 31 0D	Mute	On
~XX80 0	7E 30 30 38 30 20 30 0D		Off (0/2 for backward compatible)
~XX310 0	7E 30 30 33 31 30 20 30 0D	Internal Speaker	Off
~XX310 1	7E 30 30 33 31 30 20 31 0D		On
~XX81 n	7E 30 30 38 31 20 a 0D	Volume(Audio)	n = 0 (a=30) ~ 10 (a=31 30)
~XX82 1	7E 30 30 38 32 20 31 0D	Logo	Default
~XX82 3	7E 30 30 38 32 20 33 0D		Neutral
~XX100 1	7E 30 30 31 30 30 20 31 0D	Source Lock	On
~XX100 0	7E 30 30 31 30 30 20 30 0D		Off (0/2 for backward compatible)
~XX101 1	7E 30 30 31 30 31 20 31 0D	High Altitude	On
~XX101 0	7E 30 30 31 30 31 20 30 0D		Off (0/2 for backward compatible)
~XX102 1	7E 30 30 31 30 32 20 31 0D	Information Hide	On
~XX102 0	7E 30 30 31 30 32 20 30 0D		Off (0/2 for backward compatible)
~XX103 1	7E 30 30 31 30 33 20 31 0D	Keypad Lock	On
~XX103 0	7E 30 30 31 30 33 20 30 0D		Off (0/2 for backward compatible)
~XX195 0	7E 30 30 31 39 35 20 30 0D	Test Pattern	None
~XX195 1	7E 30 30 31 39 35 20 31 0D		Grid
~XX195 2	7E 30 30 31 39 35 20 32 0D		White Pattern
~XX111 1	7E 30 30 31 31 20 31 0D	IR Function	n=1 On
~XX111 0	7E 30 30 31 31 20 30 0D	IR Function	n=0 Off_All
~XX111 2	7E 30 30 31 31 20 32 0D	IR Function	n=2 Off_Front
~XX111 3	7E 30 30 31 31 20 33 0D	IR Function	n=3 Off_Top
~XX104 1	7E 30 30 31 30 34 20 31 0D	Background Color	Blue
~XX104 2	7E 30 30 31 30 34 20 32 0D		Black
~XX104 3	7E 30 30 31 30 34 20 33 0D		Red
~XX104 4	7E 30 30 31 30 34 20 34 0D		Green
~XX104 5	7E 30 30 31 30 34 20 35 0D		White
~XX105 1	7E 30 30 31 30 35 20 31 0D	Advanced	Direct Power On	On
~XX105 0	7E 30 30 31 30 35 20 30 0D			Off (0/2 for backward compatible)
~XX106 n	7E 30 30 31 30 36 20 a 0D		Auto Power Off (min)	n = 0 (a=30) ~ 180 (a=31 38 30)
~XX107 n	7E 30 30 31 30 37 20 a 0D		Sleep Timer (min)	n = 0 (a=30) ~ 990 (a=39 39 39)
~XX115 1	7E 30 30 31 31 35 20 31 0D		Quick Resume	On
~XX115 0	7E 30 30 31 31 35 20 30 0D			Off (0/2 for backward compatible)
~XX114 1	7E 30 30 31 31 34 20 31 0D		Power Mode(Standby)	Eco.(<=0.5W)
~XX114 0	7E 30 30 31 31 34 20 30 0D			Active (0/2 for backward compatible)
~XX109 1	7E 30 30 31 30 39 20 31 0D		Lamp Reminder	On
~XX109 0	7E 30 30 31 30 39 20 30 0D			Off (0/2 for backward compatible)
~XX110 1	7E 30 30 31 31 30 20 31 0D	Brightness Mode	Bright
~XX110 2	7E 30 30 31 31 30 20 32 0D		Eco
~XX110 3	7E 30 30 31 31 30 20 33 0D		Eco+
~XX110 4	7E 30 30 31 31 30 20 34 0D		Dynamic

INFORMATIONS SUPPLÉMENTAIRES

232 ASCII Code	HEX Code	Function	Description
~XX111 1	7E 30 30 31 31 31 20 31 0D	Lamp Reset	Yes
~XX111 0	7E 30 30 31 31 31 20 30 0D		No (0/2 for backward compatible)
~XX322 0	7E 30 30 33 32 32 20 30 0D	Filter Reminder	Off
~XX322 1	7E 30 30 33 32 32 20 31 0D		300 hrs
~XX322 2	7E 30 30 33 32 32 20 32 0D		500 hrs
~XX322 3	7E 30 30 33 32 32 20 33 0D		800 hrs
~XX322 4	7E 30 30 33 32 32 20 34 0D		1000 hrs
~XX323 1	7E 30 30 33 32 33 20 31 0D	Filter Reset	Yes
~XX323 0	7E 30 30 33 32 33 20 30 0D		No
~XX112 1	7E 30 30 31 31 32 20 31 0D	Reset	Yes
~XX99 1	7E 30 30 39 39 20 31 0D	RS232 Alert Reset	Reset System Alert
~XX210 n	7E 30 30 32 30 30 20 n 0D	Display message on the OSD	n: 1-30 characters
SEND to emulate Remote
~XX140 10	7E 30 30 31 34 30 20 31 30 0D	Up
~XX140 11	7E 30 30 31 34 30 20 31 31 0D	Left
~XX140 12	7E 30 30 31 34 30 20 31 32 0D	Enter (for projection MENU)
~XX140 13	7E 30 30 31 34 30 20 31 33 0D	Right
~XX140 14	7E 30 30 31 34 30 20 31 34 0D	Down
~XX140 15	7E 30 30 31 34 30 20 31 35 0D	Keystone +
~XX140 16	7E 30 30 31 34 30 20 31 36 0D	Keystone -
~XX140 17	7E 30 30 31 34 30 20 31 37 0D	Volume -
~XX140 18	7E 30 30 31 34 30 20 31 38 0D	Volume +
~XX140 19	7E 30 30 31 34 30 20 31 39 0D	Brightness
~XX140 20	7E 30 30 31 34 30 20 32 30 0D	Menu
~XX140 21	7E 30 30 31 34 30 20 32 31 0D	Zoom
~XX140 28	7E 30 30 31 34 30 20 32 38 0D	Contrast
~XX140 47	7E 30 30 31 34 30 20 34 37 0D	Source

Touche		Code touche	Définition touche impression	Description
Power		81	Marche/Arrêt	Appuyez pour allumer/éteindre le projecteur.
Commutateur		3E	Commutateur	Appuyez pour allumer ou éteindre la souris.
Affichage blanc/ mode muet		8A		Appuyez pour masquer/afficher l'image à l'écran et désactiver/activer l'audio.
Freeze		8B	Freeze	Appuyez pour figer l'image du projecteur.
Muet		92		Appuyez pour couper/activer momentanément l'audio.
Clic gauche de souris	L	CB	L	Utilisez comme clic gauche de souris.
Clic droit souris	R	CC	R	Utilisez comme clic droit de souris.
Quatre touches de sélection directionnelles		C6	Flèche haut	Utilisez ▲ ▼ ◀ ▶ pour choisir des éléments ou effectuer les réglages pour votre sélection.
		C8	Flèche gauche
		C9	Flèche droite
		C7	Flèche bas
Enter		C5	Enter	Confirme votre sélection d'un élément.
		CA	Enter

INFORMATIONS SUPPLÉMENTAIRES

Touche		Code touche	Définition touche impression	Description
Page -		C2	Page -	Appuyez pour descendre d'une page.
Laser		Sans objet	Laser	Utilisez comme pointeur laser.
Page +		C1	Page +	Appuyez pour monter d'une page.
Keystone	- +	85	Trapèze+	Appuyez pour régler la distorsion de l'image causée par l'inclinaison du projecteur.
		84	Trapèze -
Volume	- +	8C	Volume +	Appuyez pour augmenter/diminuer le volume.
		8F	Volume -
Proportions / 1	#	98	# / 1	• Appuyez pour modifier le format d'une image affichée.• Utilisez comme le chiffre « 1 » du pavé numérique.
Menu / 2		88	Menu / 2	• Appuyez pour quitter ou afficher les menus d'affichage à l'écran pour le projecteur.• Utilisez en tant que chiffre « 2 » du pavé numérique.
3D / 3		93	Trois dimensions / 3	• Appuyez pour sélectionner manuellement un mode 3D qui correspond à votre contenu 3D.• Utilisez en tant que chiffre « 3 » du pavé numérique.
HDMI / 4		86	HDMI / 4	• Appuyez pour choisir la source HDMI.• Utilisez en tant que chiffre « 4 » du pavé numérique.
VGA / 5		D0	VGA / 5	• Appuyez pour choisir la source VGA.• Utilisez en tant que chiffre « 5 » du pavé numérique.
Video / 6		D1	Video / 6	• Appuyez pour choisir la source vidéo composite.• Utilisez en tant que chiffre « 6 » du pavé numérique.
User 1 / 7; User 2 / 8;User 3 / 9		D2	Utilisateur 1 / 7	• Touches définies par l'utilisateur. Veuillez consulter la page 53 pour la configuration.• Utilisez en tant que chiffres « 7 », « 8 » et « 9 » du pavé numérique en conséquence.
		D3	Utilisateur 2 / 8
		D4	Utilisateur 3 / 9
Source		C3	Source	Appuyez pour sélectionner un signal d'entrée.
Mode luminosité / 0	###	96	### / 0	• Appuyez pour ajuster automatiquement la luminosité de l'image pour une performance optimale des contrastes.• Utilisez comme le chiffre « 0 » du pavé numérique.
Re-Sync		C4	Re-Sync	Appuyez pour synchroniser automatiquement le projecteur sur la source d'entrée.

INFORMATIONS SUPPLÉMENTAIRES

Utiliser le menu Aide

La fonction Aide facilite l'installation et l'utilisation. Appuyez sur le bouton « ? » du pavé pour ouvrir le menu Aide.

ENTER RE-SYNC ? Openra

• Le bouton Aide fonctionne seulement lorsqu'aucune source d'entrée n'est détectée.

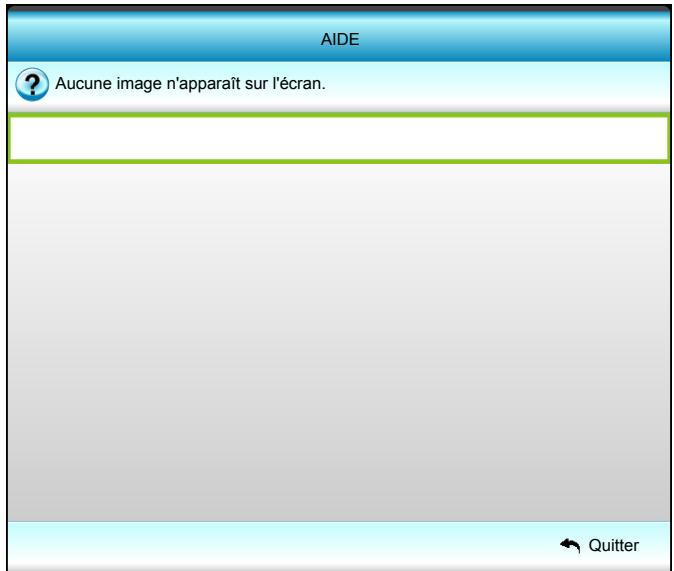

AIDE ? Aucune image n'apparaît sur l'écran. ← Quitter

INFORMATIONS SUPPLÉMENTAIRES

AIDE

Aucune image n'apparaît sur l'écran.

Assurez-vous que tous les câbles et les connexions électriques sont connectés correctement et fermement selon les descriptions dans la section Installation du manuel d'utilisation.
Assurez-vous qu'aucune broche des connecteurs n'est tordue ou cassée.
Assurez-vous que la fonction [AV muet] n'est pas activée.

[SUIV]

Quitter

AIDE

Aucune image n'apparaît sur l'écran.

▶ Si vous utilisez un ordinateur portable :

1. Suivez d'abord les étapes ci-dessus pour régler la résolution de l'ordinateur.
2. Appuyez sur les paramètres de bascule de la sortie. Example : [Fn]+[F4]

$$ \text { Acer } \rightarrow [ \mathrm{Fn} ] + [ \mathrm{F5} ] $$

$$ \text { IBM / Lenovo } \rightarrow [ \text { Fn } ] + [ \text { F7 } ] $$

$$ \text { Asus } \rightarrow [ \mathrm{Fn} ] + [ \mathrm{F8} ] $$

$$ \mathrm{HP/Compaq} \rightarrow [ \mathrm{Fn} ] + [ \mathrm{F4} ] $$

$$ \text { Dell } \rightarrow [ \mathrm{Fn} ] + [ \mathrm{F8} ] $$

$$ \mathrm{NEC} \rightarrow [ \mathrm{Fn} ] + [ \mathrm{F3} ] $$

$$ \text { Gateway } \rightarrow [ \mathrm{Fn} ] + [ \mathrm{F4} ] $$

$$ \text { Toshiba } \rightarrow [ \mathrm{Fn} ] + [ \mathrm{F5} ] $$

Mac Apple :

Préférences système -> AFFICHER -> Disposition -> Affichage miroir

[PREC]

Quitter

AIDE

Les bords de l'image sont inclinés.

L'image est trop petite ou trop grande.

L'image est instable ou vacillante.

Aucun son audible ou le volume est trop faible.

Quitter

INFORMATIONS SUPPLÉMENTAIRES

AIDE

Les bords de l'image sont inclinés.

Si possible, repositionnez le projecteur de manière à ce qu'il soit centré par rapport à l'écran et au-dessous de celui-ci.
- Appuyez sur le bouton [KEYSTONE + / -] de la télécommande jusqu'à ce que les bords de l'image soient verticaux.

[Trapèze + / -]

Quitter

AIDE

L'image est trop petite ou trop grande.

Réglez la bague de réglage du zoom sur le dessus du projecteur.
Rapprochez ou éloignez le projecteur de l'écran.
Appuyez sur le bouton [MENU] de la télécommande ou du panneau de contrôle du projecteur, allez sur "AFFICHAGE | Format" et essayez avec les réglages différents.

[AFFICHAGE | Format]

Quitter

AIDE

Aucun son audible ou le volume est trop faible.

Le volume est-il réglé au minimum ?

▶ Augmentez le volume.

Le câble est-il connecté correctement au projecteur ?

▶ Vérifiez la connexion du câble et assurez-vous qu'il est correctement branché sur la source et sur le projecteur.

[Volume]

Quitter

INFORMATIONS SUPPLÉMENTAIRES

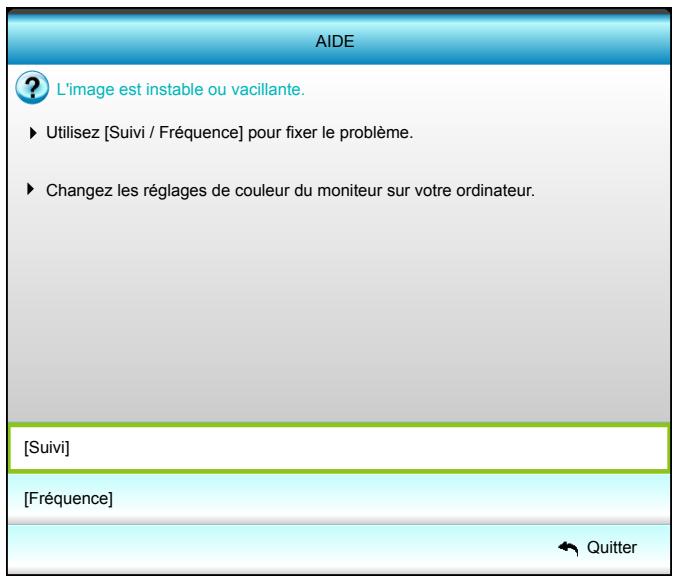

AIDE ? L'image est instable ou vacillante. ► Utilisez [Suivi / Fréquence] pour fixer le problème. ► Changez les réglages de couleur du moniteur sur votre ordinateur. [Suivi] [Fréquence] ← Quitter

INFORMATIONS SUPPLÉMENTAIRES

Guide de dépannage

Si vous avez des problèmes avec le projecteur, référez-vous aux informations suivantes. Si des problèmes persistent, contactez votre revendeur régional ou le centre de service.

Problèmes d'Image

Aucune image n'apparaît sur l'écran.

• Assurez-vous que tous les câbles et les connexions électriques sont connectés correctement et fermement selon les descriptions dans la section « Installation ».
• Assurez-vous que les broches des connecteurs ne sont pas tordues ou cassées.
- Vérifiez que la lampe de projection a été correctement installée. Veuillez vous référer à la section « Remplacement de la lampe ».
• Assurez-vous que la fonction « Muet AV » est bien désactivée.

L'image est floue

• Réglez la bague de variation de la focale sur l'objectif du projecteur.
  • Assurez-vous que l'écran de projection se trouve à la bonne distance du projecteur. (Veuillez consulter la page 64).

L'image est étirée lors de l'affichage d'un DVD 16:9

• Lorsque vous regardez un DVD anamorphic ou un DVD 16:9, le projecteur affichera la meilleure image au format 16: 9 du côté projecteur.
• Si vous regardez un DVD au format LBX, veuillez changer le format pour LBX dans l'OSD du projecteur.
  • Si vous regardez un DVD au format 4:3, veuillez changer le format pour 4:3 dans l'OSD du projecteur.
  • Veuillez configurer le format d'affichage pour un rapport d'aspect 16:9 (large) sur votre lecteur DVD.

L'image est trop petite ou trop grande.

• Réglez le levier du zoom sur le dessus du projecteur.
• Rapprochez ou éloignez le projecteur de l'écran.
- Appuyez sur « Menu » sur le panneau du projecteur, allez ensuite dans « AFFICHER-->Format ». Essayez différents réglages.

Les bords de l'image sont inclinés :

• Si possible, repositionnez le projecteur de manière à ce qu'il soit centré par rapport à l'écran et au-dessous de celui-ci.
  • Utilisez « AFFICHER-->Trapèze V » de l'OSD pour effectuer un réglage.

L'image est renversée

- Sélectionnez « REGLAGES-->Projection » dans l'OSD et réglez la direction de projection.

INFORMATIONS SUPPLÉMENTAIRES

Image double et floue

- Appuyez sur le bouton « Trois dimensions » pour le mettre sur « Arrêt » afin d'éviter que l'image normale 2D ne soit une image double et floue.

Deux images, en format côte à côte

- Appuyez sur le bouton « Trois dimensions » pour le mettre sur « SBS » pour que le signal d'entrée soit HDMI 1.3 2D 1080i côte à côte.

L'image ne s'affiche pas en 3D

• Vérifiez si la pile des lunettes 3D n'est pas usée.
• Vérifiez si les lunettes 3D sont allumées.

- Appuyez sur le bouton « Trois dimensions » et choisissez « SBS » lorsque le signal d'entrée est HDMI 1.3 2D (1080i côte à côte moitié).

Autre problèmes

Le projecteur arrête de répondre aux commandes.

- Si possible, éteignez le projecteur puis débranchez le cordon d'alimentation et attendez au moins 20 secondes avant de reconnecter l'alimentation.

La lampe grille ou émet un claquement

- Quand la lampe atteint la fin de sa durée de vie, elle grillera, éventuellement avec un fort bruit de claquage. Si cela arrive, le projecteur ne se rallumera pas tant que le module de lampe n'est pas remplacé. Pour remplacer la lampe, suivez les procédures qui figurent dans la section "Remplacement de la lampe" en pages 58-60.

Problèmes liés à la télécommande

Si la télécommande ne fonctionne pas

• Vérifiez que l'angle de fonctionnement de la télécommande est pointé à ± 15^ horizontalement et verticalement par rapport aux récepteurs IR du projecteur.
  • Assurez-vous qu'il n'y aucun obstacle entre la télécommande et le projecteur. Placez-vous à une distance de moins de 5 m (16 pieds) du projecteur.
  • Assurez-vous que les piles sont insérées correctement.
• Remplacer les piles quand elles sont mortes.

INFORMATIONS SUPPLÉMENTAIRES

Voyant d'avertissement

Lorsque les voyants d'avertissement (voir ci-dessous) s'allument ou clignotent, le projecteur s'éteindra automatiquement :

• Le voyant « LAMPE » est éclairé en rouge et le voyant « Marche/Veille » clignote en orange.
- Le voyant « TEMP » est éclairé en rouge et le voyant « Marche/Veille » clignote en orange. Ceci indique que le projecteur a surchauffé. Dans des conditions normales, le projecteur se rallumera une fois qu'il sera refroidi.
• Le voyant « TEMP » clignote en rouge et le voyant « Marche/Veille » en orange.

Débranchez le cordon d'alimentation du projecteur, attendez 30 secondes et réessayez. Si le voyant d'avertissement s'allume ou clignote, contactez votre centre de service le plus proche pour de l'aide.

Message sur l'éclairage DEL

Message	DEL d'alimentation	DEL d'alimentation	DEL de la température	DEL de la lampe
	(Rouge)	(Vert ou bleu)	(Rouge)	(Rouge)
État de veille (cordon d'alimentation d'entrée)	Lumière fixe		○	○
Mise sous tension (préchauffage)		Clignotante arrêt 0,5 s / marche 0,5 s)	○	○
Mise sous tension et allumage de la lampe		Lumière fixe	○	○
Hors tension (Refroidissement)		Clignotante (0,5 sec éteint / 0,5 sec éclairé) Retour à une lumière rouge fixe lorsque les ventilateurs s'arrêtent.	○	○
Quick Resume (100 s)		Clignotante (0,25 sec éteint / 0,25 sec éclairé)	○	○
Erreur (surchauffe)	Clignotante		☀	○
Erreur (panne de ventilateur)	Clignotante		Clignotante
Erreur (panne de lampe)	Clignotante			☀

INFORMATIONS SUPPLÉMENTAIRES

• Eteindre :

Mise hors tension? Pressez de nouveau M/A

• Avertissement de lampe :

Rappel de Lampe Durée de vie de la lampe expirée.

• Avertissement température :

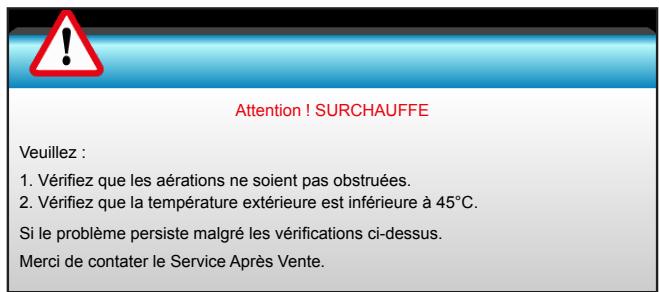

Attention ! SURCHAUFFE Veuillez : 1. Vérifiez que les aérations ne soient pas obstruées. 2. Vérifiez que la température extérieure est inférieure à 45°C. Si le problème persiste malgré les vérifications ci-dessus. Merci de contater le Service Après Vente.

• Panne du ventilateur :

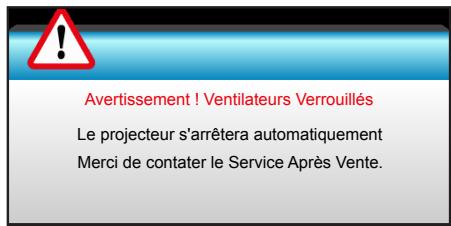

Avertissement ! Ventilateurs Verrouillés Le projecteur s'arrêtera automatiquement Merci de contater le Service Après Vente.

• Hors limites d'affichage :

HDMI 1 / MHL

• Échec de l'étalonnage !

Échec de l'étalonnage !

INFORMATIONS SUPPLÉMENTAIRES

• Avertissement mise hors tension :

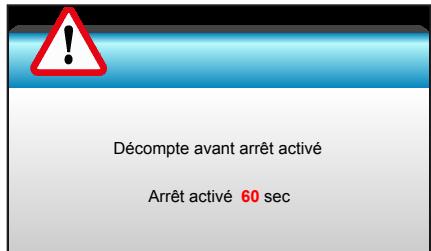

Décompte avant arrêt activé Arrêt activé 60 sec

• Alarme minuteur de sécurité :

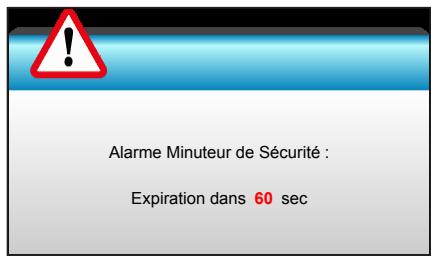

Alarme Minuteur de Sécurité : Expiration dans 60 sec

INFORMATIONS SUPPLÉMENTAIRES

Spécifications

Optique	Description
Résolution maximale	- Temporisation vidéo maximale jusqu'à : 1080p- Graphique jusqu'à WUXGA à 60 Hz
Objectif	- Zoom manuel et mise au point manuelle
Lampe	- Mode ECO <= 0,5 W @ 110/220 V CA- Mode actif (>0,5 W) @ 110/220 V CA
Taille de l'image (diagonale)	- 41,8" à 305" (avec déplacement ME)- 41,8" à 305" (plage de mise au point avec optimisation à taille d'image 60")
Distance de projection	- 1,5 m à 10 m (avec déplacement ME)- 1,5 m à 10 m (plage de mise au point avec optimisation à taille d'image 60")

Électrique	Description
Entrées	Connecteur VGA-IN / YPbPr, Connecteur HDMI 1/MHL, Connecteur HDMI 2
Sorties	Connecteur USB Power Out (1,5 A)
Port de service	Connecteur RS-232, Connecteur Souris/Service
Reproduction des couleurs	1073,4 millions de couleurs
Taux de balayage	- Fréquence de balayage horizontale : 15,375~91,146 kHz- Taux de balayage vertical : 24~ 85 Hz (120 Hz pour la fonction 3D)
Haut-parleur intégré	Oui, 10 W
Alimentation requise	100 - 240 V CA 50/60 Hz
Courant d'entrée	2,5-1,0 A

Caractéristiques mécaniques	Description
Orientation d'installation	Bureau/avant, bureau/arrière, plafond/avant, plafond/arrière
Dimensions	314,3 mm (L) x 223,6 mm (P) x 88,2 mm (H)
Poids	2,5 kg
Conditions environnementales	En fonctionnement : 5 ~ 40°C en mode clair et mode Eco 10 % à 85 % d'humidité (sans condensation)

Remarque : Toutes les spécifications sont soumises à modification sans préavis.

INFORMATIONS SUPPLÉMENTAIRES

Les bureaux d'Optoma dans le monde

Pour une réparation ou un support, veuillez contacter votre bureau régional.

ÉTATS-UNIS

3178 Laurelview Ct.

Fremont, CA 94538, USA

www.optomausa.com

888-289-6786

510-897-8601

[e-mail]

Canada

3178 Laurelview Ct.

Fremont, CA 94538, USA

www.optomausa.com

888-289-6786

510-897-8601

[e-mail]

Amérique Latine

3178 Laurelview Ct.

Fremont, CA 94538, USA

www.optomausa.com

888-289-6786

510-897-8601

[e-mail]

Europe

Téléphone réparations :

[phone]

[phone]

[phone]
