BRUGSANVISNING 46-3502 Biltema
Du må gerne selv udskifte eludstyr som ledninger, fatninger og stik i fl ytbare brugsgenstande og vægstikkontakter samt fast installerede strømafbrydere, hvis du er sikker på, hvordan du skal gøre. Forkert montering kan medføre livsfare og risiko for brand. Kun autoriserede installatører må installere nye installationer eller udbygge eksisterende installationer (montere faste el-materialer på vægge og loft) samt udskifte fast el-materiel i våde rum, f.eks. badeværelser eller udendørs.
Gennemlæs omhyggeligt denne anvisning før monteringen påbegyndes.
Sikkerhedsforskrifter
- Belysningen er beregnet til udendørs brug og kræver autoriseret el-installatør til monteringen.
• Maks. netspænding. 230 V, 50 Hz. - Kontroller altid, at netspændingen er frakoblet, inden installation og/eller servicearbejde.
- Rør ikke være pæren, når den lyser. Den bliver meget varm. Når den er slukket, skal du vente, til den er tilstrækkelig afkølet.
- Pærens effekt må ikke overstige lampens angivne maks. effekt.
- Hvis lampeglasset beskadiges, skal det skiftes ud. Brug ikke lampen, hvis kuplen er beskadiget.
- Udendørslampen må IKKE anvendes uden lampeglas.
- Ved el-fejl skal du altid kontakte autoriseret el-installatør.
- Installationskablet skal kunne tåle temperaturerne og være af en til formålet godkendt type.
- Belysningen er af klasse 1 og skal jordforbindes.
- Kontroller, at belysningen er jordforbundet korrekt.
Monteringsanvisning
OBS! Monter armaturet, så det vender rigtigt iht. pilmarkeringen på bagsiden, ellers kan der trænge vand ind i armaturet.
Vægmontering af udendørsbelysning

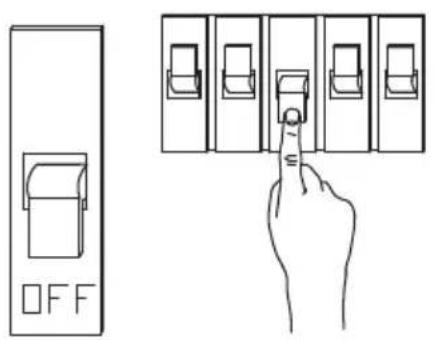

- Inden monteringen påbegyndes, skal du kontrollere, at spændingen er fjernet.

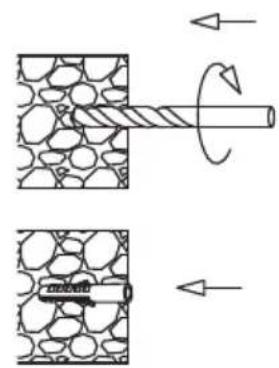

- Belysningen er beregnet til montering med skrue og rawlplug.
- Adskil belysningen så meget som nødvendigt for at montering og el-installation kan ske på en praktisk måde.
-
Anvend belysningens bagstykke som boreskabelon.
-
OBS: Inden der bores i væggen, kontrolleres at der ikke fi ndes elinstallationer eller vandrør i væggen.
- El-kablet skal trækkes med gummigennemføringen i belysningens bagstykke til samlemuffens tilslutninger på følgende måde:
- Spændingsførende kabler tilsluttes til tilslutningerne mærket "L" og "N".
- Gult/grønt kabel (beskyttelsesjord) til tilslutningen mærket med et jordsymbol, på belysningens bagstykke. OBS! Beskyttelsesjorden skal være længere end de to spændingsførende kabler.
- Sæt belysningen fast på væggen.
- Effekten må ikke overstige det, der er angivet på belysningen.
- Tænd til sidst for strømmen i el-skabet igen.
ADVARSEL!
Hvis ovenstående anvisninger ikke følges, kan der ske ulykker, der kan medføre alvorlige person- eller materialeskader.
TEKNISKE DATA
| 46-3502 46-3504 | ||
| El-tilslutning 230 V~ | 50Hz 230 V~ 50Hz | |
| Beskyttelsesklasse | IP44 IP44 | |
| Sokkel GU10 GU10 | ||
| Pære MAX 1 x 35 W | MAX 1 x 35 W | |
El-affald
Brugte elektriske og elektroniske produkter, også alle typer batterier, skal afl everes der, hvor der indsamles til genbrug. (Iht. direktiv 2002/96/EG og 91/157/EEC).
123

