BRUGSANVISNING 71-351 Biltema

Momentnøglen er et præcisionsmåleværktøj. Den skal kalibreres regelmæssigt for at sikre nøjagtigheden, og det er ejerens/brugerens ansvar. Den anbefalede kalibreringsperiode er mindst hver 12. måned, evt. hyppigere, afhængigt af omstændighederne.

TEKNISKE SPECIFIKATIONER

ARTIKEL 71-351

Drejningsmoment 150 – 800 Nm
Skala Nm/kgm
Maks. afvigelse ± 3 %
Firkantfatning 3/4"

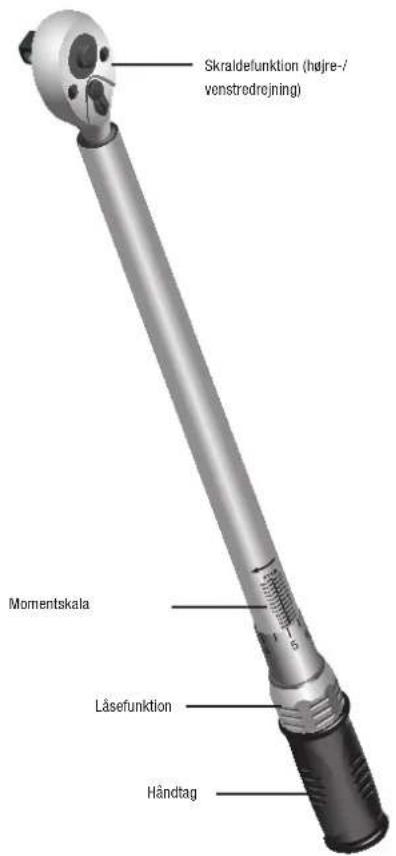

OVERSIGTSBILLEDE

Skraldefunktion (højre-/ venstredrejning) Momentskala Låsefunktion Håndtag

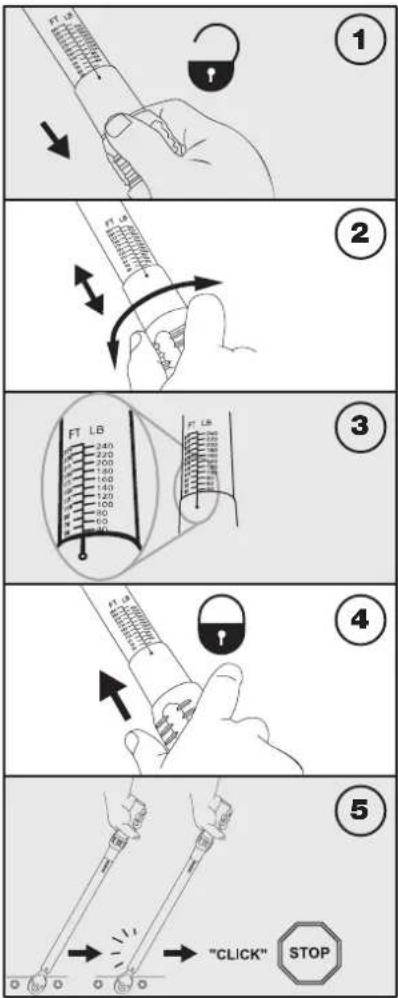

FUNKTION

1. Låse op
2. Indstilling af moment
3. Finjustering
4. Låse fast
5. Dreje, indtil der høres et klik

SÅDAN G∅R DU:

• Indstil momentnøglen til en lavere momentværdi (3/4 af maksimum) end den ønskede. Spænd alle møtrikker/bolte til. Indstil derefter momentnøglen til den ønskede værdi og spænd til igen.
  • Nulstil altid momentnøglen til 0 efter brug.
• Træk vinkelret i værktøjet ud fra håndtagets centrum.
• Søg oplysninger om korrekte momentindstillinger i producentens håndbog eller en godkendt værkstedshåndbog.
• Spænd topstykket efter de anbefalede anvisninger.
• Kontroller, at gevindene er rene og let olierede før momenttilspænding.

SÅDAN MÅ DU IKKE G∅RE:

• Indstil ikke momentnoglen til en værdi over maks. på momentskalaen.
• Ryk ikke i værktojet, når du spænder til. Et blødt og kontinuerligt træk giver et mere nøjagtigt resultat.
• Anvend ikke fedt eller molybdænpræparater i gevindet før momenttilspænding.
• Brug ikke momentnøglen som værktøj til at løsne fastgroede møtrikker/bolte.

SIKKERHEDSINSTRUKTIONER

ADVARSEL!

Risiko for flyvende partikler

• Indstil ikke momentnoglen til en værdi over maks. på momentskalaen.
• Ryk ikke i momentnøglen, når du spænder til. Et blødt og kontinuerligt træk giver et mere nøjagtigt resultat.
• Brug ikke momentnøglen som værktøj til at løsne fastgroede møtrikker/bolte.
• Brug ikke momentnøglen som brækjern eller som hammer.
• En ikke-kalibreret momentnøgle kan medføre skade på dele eller værktøj.
• For hård tilspænding kan medføre, at materialet og/eller bolten/møtrikken knækker.
• Brug af beskadiget håndværktøj, toppe, forlængere og tilbehør kan medføre skader.
• Anvend ikke fedt eller molybdænpræparater i gevindet før momenttilspænding.

BRUG ALTID BESKYTTELSESBRILLER VED BRUG AF HÅNDVÆRKT∅J.

ADVARSEL

ELEKTRISKE ST∅D KAN MEDF∅RE SKADER

Momentnøglen må ikke benyttes på spændingsførende kredsløb, da håndtaget er uisoleret.

PASNING OG VEDLIGEHOLDELSE

1. Momentnøglen er et præcisionsværktøj, og den skal derfor benyttes og opbevares omhyggeligt. Udsæt den ikke for kraftige stød, brug den ikke som hammer eller brækjern.
2. Momentnøglen er smurt ved levering og behøver ikke at olieres. Den eneste undtagelse er selve "hovedet" med skraldefunktion, som kan kræve smøring efter behov for at få en lydsvag og smidig funktion.
3. Momentnøglen er et præcisionsmåleværktøj. Den skal kalibreres regelmæssigt for at sikre nøjagtigheden, og det er ejerens/brugerens ansvar. Den anbefalede kalibreringsperiode er mindst hver 12. måned, evt. hyppigere, afhængigt af omstændighederne.
4. Opbevar altid momentnøglen i emballagen efter brug for at beskytte den mod snavs og fugt.
5. Forsog aldrig selv at adskille momentnøglen. Hvis momentnøglen af en eller anden grund skal adskilles til service eller reparation, skal dette foretages af en autoriseret reparatør. Forkert adskillelse kan medføre skader på momentnøglen.

FORLÆNGERE OG ADAPTERE

Ved brug af forlængere og adaptere (forøgelse af momentnøglens effektive længde), ændres momentværdien. Det nye moment på momentnøglen beregnes af følgende formel:

$$ \begin{array}{c} \mathbf {B} = \mathbf {A} \times \mathbf {L} \ \mathbf {L} \times \mathbf {C} \end{array} $$

A = Drejningsmomentet ved enden af adapteren/forlængeren
L = Længden af momentnøglen (afstanden mellem firkantfatningen og håndens placering)
B = Det aflæste drejningsmoment på skalaen
C = Længden af adapteren/forlængeren

A B C L

Nojagtigheden af denne beregning afhænger af et antal variabler så som længden af adapteren/forlængeren, længden af momentnøglen og variationer af håndens placering på momentnøglen.

STANDARD

Hver enkelt momentnøgle kalibreres, inden den forlader fabrikken. Man benytter standarden for drejningsmoment iht. DIN ISO 6789 & ASME B107.14M-1994 og garanterer dermed, at momentnøglen er i overensstemmelse med kravene til nøjagtighed i specifikationerne i DIN ISO 6789 og ASME B107.14M-1994.
