BRUGSANVISNING 25-8050 Biltema

Biltema forsikrer at denne typen radioutstyr, KMG-30, er i overensstemmelse med direktiv 2014/53/EU. Den fullstendige teksten til EU-erklæringen fi nner du på følgende adresse: www.biltema.com.

2. TEKNISKE DATA

Driftstemperatur: .....-30 til +75 °C

Kapslingsgrad: IP 67

Display: LCD, 432 x 432 piksler

Hermed erklærer Biltema, at denne type radioudstyr, KMG-30, er i overensstemmelse med direktiv 2014/53/EU. Den fuldstændige tekst i EU-overensstemmelseserklæringen fi ndes på følgende webadresse: www.biltema.com.

2. TEKNISKE DATA

Måleområder: .... Omdrejningstal/RPM 4000/6000/8000, olietryk <10 bar, vandtemperatur, brænd- stofniveau, fart 0-45 knob, driftstimer.

Spænding: 9-32 V DC

Strømforbrug: ....≤170 mA (12 V)

Anbefalet sikring: ..... 1 A

Driftstemperatur: ..... -30 til +75 °C

Kapslingsklasse:....IP 67

Display:..... LCD, 432 x 432 pixels

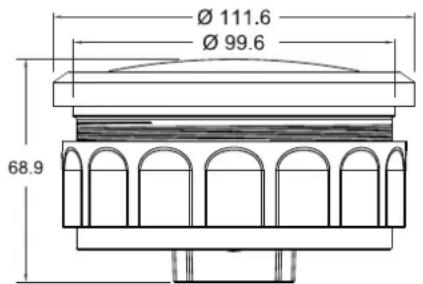

Indbygningsdiameter: ..... 100,5 mm

Udvendig diameter: ..... 111,6 mm

Monteringsdybde: 68,9 mm

Yderring:....sort, rustfri (AISI 316)

Frekvensbånd:....1575,42 MHz

Maks. radiofrekvenseffekt: < -160 dBm

Måleren omdanner analoge signaler til digitale signaler og understøtter NMEA 2000, J1939 og analoge signaler. Udstyret med GPS, ekstern føler medfølger.

∅vrige funktioner

• Dæmpbart display, 10-100 %. Til dag- og natsejlads.
• Vælg mellem to temaer/design på displayet.
• Afl æsning af følerne kan indstilles til europæisk eller amerikansk standard og "Custom" (egne indstillinger). Det betyder, at måleren passer til alle både.
• OBS! Måleren skal være alene om hver føler, da der ellers vil opstå afl æsningsfejl. Det er altså ikke muligt at bruge både en analog måler og denne måler på samme føler.

3. MONTERINGSANVISNING

Multifunktionel måler med GPS

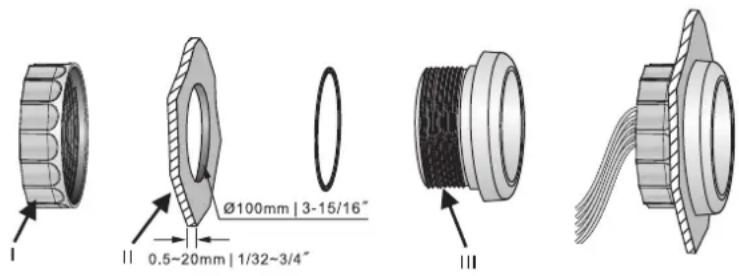

1. Bor et hul (II) med en diameter på 100,5 mm i panelet. Kontroller først, at der er mindst 80 mm fri plads i dybden bag panelet.
2. Skru holderingen (I) af. Sæt måleren (III) på plads, og skru den fast med holderingen på bagsiden.
3. Tilslut strømkablerne og GPS-kablet i udtagene på målerens bagside (IV). Tryk dem godt ind.
4. Strømkablerne fra måleren (som du har tilsluttet på bagsiden) skal i den anden ende sluttes til et NMEA 2000-netværk. Hvis du vælger en analog signalindgang, skal kablerne sluttes til benene på en analog sensor/føler, se tilslutningsdiagrammet.

1. GPS-antennens modtager skal placeres udendørs på dækket eller på indersiden af forruden for at kunne opfange satellitsignalerne bedst muligt. Modtageren skal være rettet mod himlen for at kunne opfange signalerne bedst muligt, som vist på fi g. 1. Hvis den installeres som vist på fi g. 2 og 3, vil det påvirke signalet, som bliver svagere. Den dårligste valgmulighed er fi g. 3, som vil medføre, at selv ikke svage signaler kan modtages.
2. Når der er tændt for strømmen, skal du vente minut, så måleren kan fi nde og indstille sig efter satellitsignalet. Når satellitsignalet er stærkt, tager det kun cirka 40 sekunder for instrumentet at lokalisere positionen. Måleren viser kun hastigheden i knob (fart over grund) og kurs (kurs over grund), når båden er i bevægelse. Når båden ligger stille, fryses alle data, så kompasset kan ikke bruges som reference, før båden begynder at bevæge sig, og signalet opfanges igen.

Tilslutningsdiagram, analog tilslutning

1. 4-polet, rødt kabel – Omdrejningstal (RPM)
2. 4-polet, blåt kabel – Brændstofniveau (Fuel)
3. 4-polet, gult kabel – Vandtemperatur (Water temp.)
4. 4-polet, sort kabel - Olietryk (Oil pressure)
5. 2-polet, rødt kabel – Batteri + (Battery +)
6. 2-polet, sort kabel - Batteri - (Battery -)
7. CAN-H
8. CAN-L

4. FUNKTIONER OG BRUG

1. "MODE": Valg af tilstand/funktion
2. Pil op-tast: Gå op/øg
3. Pil ned-tast: Gå ned/reducer
4. Indstil værdien, og hold pil op-tasten inde: ∅g værdien med 10
5. Indstil værdien, og hold pil ned-tasten inde: Reducer værdien med 10

Oversigt over systemmindstillinger

Brugte elektriske og elektroniske produkter, også alle typer batterier, skal afleveres der, hvor der indsamles til genbrug. (Iht. direktiv 2012/19/EU og 2006/66/EC)
