BRUGSANVISNING 42-250 Biltema
Bremse- og ryggelys .....2,1 W
Baklys .....2,5 W
Blinklys 1,9 W

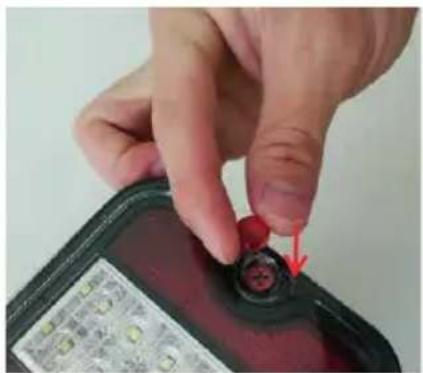

Monter beskyttelsesknappene på skruehodene när de er skrudd inn.
Tre fl at skive og fjærskive på hver bolt.
Spænding: 10–30 V DC
Effekt:
Beskyttelsesklasse: .....IP67 (vandtæt)
Mål: 291 x 111 x 40 mm
Ledningslængde: .....50 cm
E-mærket
TILSLUTNING


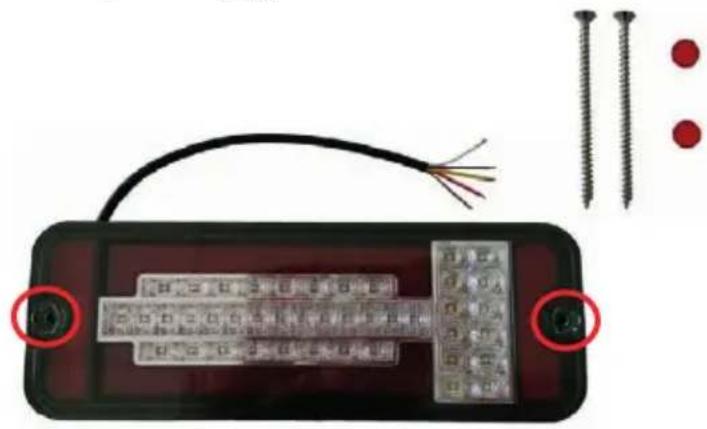

Alternativ 1
Bestem, hvor baglygten skal monteres.

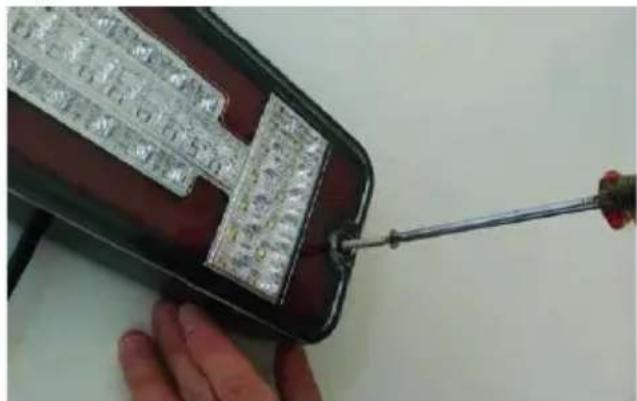

Skru baglygten fast. Brug de medfølgende monteringsskruer.

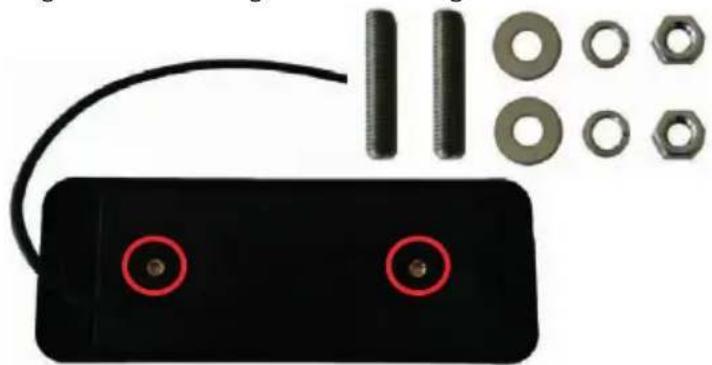

Følgende monteringsdele skal bruges.

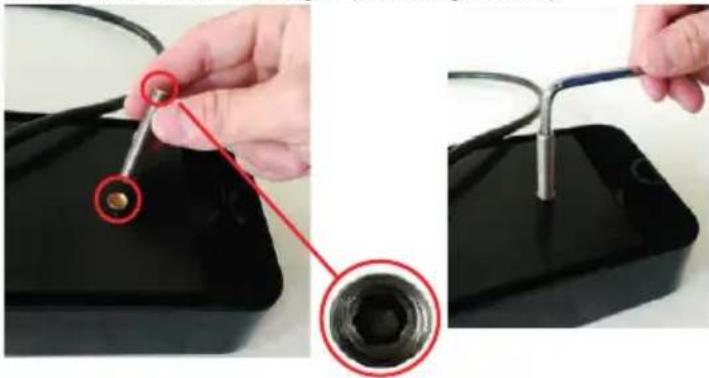

Fastgør gevindboltene i hullerne på bagsiden af lygten med en unbrakonøgle (medfølger ikke).
Stik ledningen gennem det hertil beregnede hul i karrosseriet.

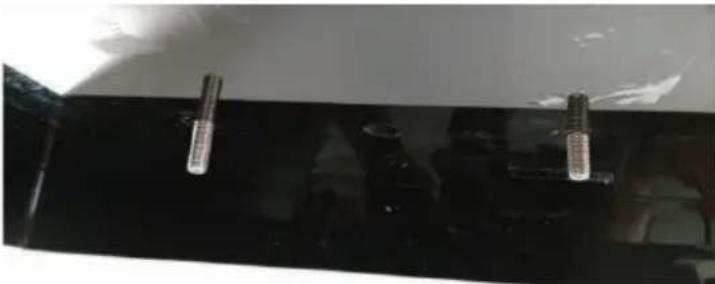

Stik baglygten med boltene gennem de hertil beregnede huller i karrosseriet.
Sæt underlagsskiverne og fjederskiverne på de pågældende bolte.
Skru møtrikkerne fast. Monter beskyttelseskapperne over hullerne på forsiden af lygten.
Brugte elektriske og elektroniske produkter, også alle typer batterier, skal afl everes der, hvor der indsamles til genbrug. (Iht. direktiv 2012/19/EU og 2006/66/EC).
