BRUGSANVISNING 25-8039 Biltema

Hvis verdiene i tabellen ikke stemmer med motoren din, må du justere verdien basert på motorens faktiske turtall.

OBS! Hvis du har problemer med signalforstyrrelser mellom motor og turteller, kan det føre til at turtelleren ikke viser korrekt turtall. Da kan du montere en motstand, 1/4\~1W, 1\~20K, for å forsterke signalet. Prøv deg frem til du finner riktig motstand ved å koble inn et 20K potensiometer.

Elektrisk tilkobling

1. Koble fra batteriets minuskabel (−) før du kobler til turtelleren. Når tilkoblingen er fullført, kobler du til batteriets minuskabel (−) igjen.
2. Koble til turtelleren som vist nedenfor.

5 Gul kabel gult lys 4 Oransje kabel rødt lys ELLER 3 Sort kabel RPM signal 2 Rød kabel plusspol 1 Blå kabel jord (–) Motor ELLER Ikke inkludert Ten- ning +9-32 V + -

EE-avfall

Omdrejningstælleren er beregnet til indbygning.

Indbygningsdiameter: 85 mm.

1. Bor et hul med 85 mm (3 3/8") diameter i panelet (II). Der kræves mindst 55 mm (2 3/16") fri plads bag panelet for at der er plads til instrumentet.
2. Tag holderingen (I) af, placer instrumentet (III) i hullet, juster positionen, sæt tætningsringen på, og skru holderingen på igen på bagsiden.
3. Omdrejningstælleren kan sluttes til 12/24 V-system (9–32 V).
4. Vælg mellem rød eller gul baggrundsbelysning.
5. Slut stikket med ledningerne til omdrejningstælleren (IV). Tænd for strømmen, og juster omdrejningstallet, så det stemmer overens med din motor/udstyr (se tabel).

Indstilling af omdrejningstallet

5 a. Hold gummiknappen på bagsiden af instrumentet inde i tre sekunder, så viser displayet indstilling af omdrejningstal. Når du slipper gummiknappen, forlader du indstillingsmenuen.
5 b. Værdien øges, når du trykker på knappen. Værdien reduceres, når du slipper knappen og trykker igen. Jo længere tid, du holder knappen inde, jo hurtigere øges eller reduceres værdien. Det mindste trin er 0,1, og den justerbare skala er 1-10.
5 c. Når du har indstillet den korrekte værdi, slipper du gum-miknappen. Efter 3 sekunder har omdrejningstælleren opdateret indstillingerne. Hvis indstillingen ikke blev kor-rekt, gentages indstillingsproceduren.
5 d. Hvis du vil have omdrejningsværdien 4.0, indstilles denne værdi i displayet som vist på illustrationen.

Almindelige indstillinger for bådmotorer

PÅHÆNGSMOTORER				INDENBORDS MOTORER& BENZINMOTORER
Poler	Omdrejningstal	Cylindre	Takter Omdrejningstal
	4000RPM	6000RPM	8000RPM			4000RPM	6000RPM	8000RPM
4	1.3	2.0	2.6	4	4	1.3	2.0	2.6
6	2.0	3.0	4.0	6	4	2.0	3.0	4.0
8	2.7	4.0	5.3	8	4	2.7	4.0	5.3
10	3.3	5.0	6.6	10	4	3.3	5.0	6.6
12	4.0	6.0	8.0

Hvis værdierne i tabellen ikke stemmer overens med din motor, justeres værdien efter motorens faktiske omdrejningstal.

OBS! Hvis du har problemer med signalforstyrrelser mellem motoren og omdrejningstælleren, kan det medføre, at omdrejningstælleren ikke viser det korrekte omdrejningstal. Så kan du installere en modstand, 1/4\~1 W, 1\~20 K for at forstærke signalet. Prøv dig frem til den rette modstand ved at indkoble et 20 K potentiometer.

Elektrisk tilslutning

1. Afmonter batteriets minusledning (-), inden omdrejnings-tælleren tilsluttes. Når tilslutningen er udført, monteres batteriets minusledning (-) igen.

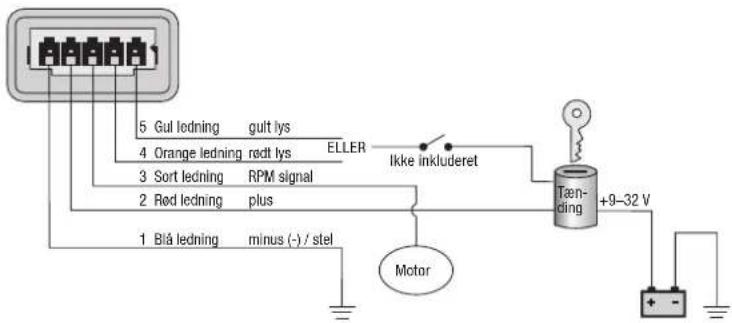

2. Omdrejningstælleren tilsluttes som angivet herunder.

5 Gul ledning guit lys 4 Orange ledning rødt lys ELLER 3 Sort ledning RPM signal 2 Rød ledning plus 1 Blå ledning minus (-) / stel Ikke inkluderet Motor Tænding +9-32 V + -

EL-affald

Brugte elektriske og elektroniske produkter, også alle typer batterier, skal afleveres der, hvor der indsamles til genbrug. (Iht. direktiv 2012/19/EU og 2006/66/EC)
