BRUGSANVISNING 32-254 Biltema
-
Olietryksmåleren er beregnet til indbygning i instrumentbrættet eller bilens midterkonsol.
-
Instrumentet kræver en indbygningsåbning på ∅52 mm. Inden der laves hul, kontrolleres omhyggeligt, at der er luft bag instrumentbrættet/konsollen.
-
Monter olietryksføleren 1/8" NPT. Spænd føleren ordentligt til ved monteringen, så du undgår lækage af olie. Der må ikke anvendes gevindtape på følerens gevind, da dette kan medføre dårlig jordforbindelse med føleren. Hvis føleren ikke jordes ordentligt, skal der sluttes et ekstra jordkabel til føleren.

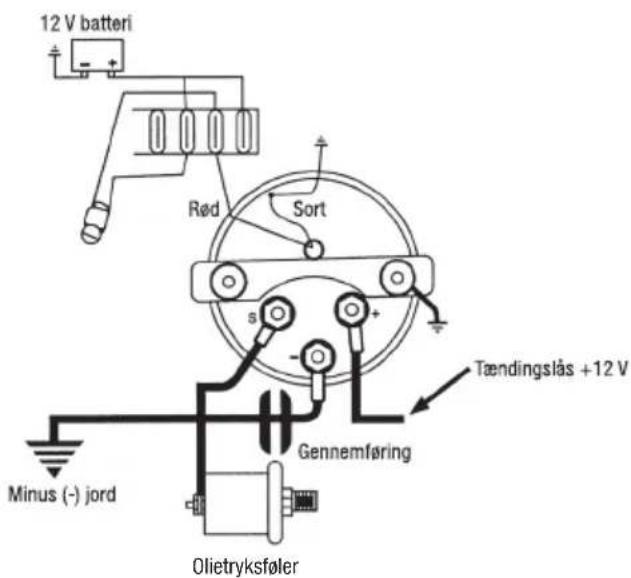

TILSLUTNING
-
Tilslutning af omdrejningstælleren må kun ske, når motoren er kold, og tændingen er slukket.
-
Fjern bilbatteriets minus (-) kabel.
-
Slut målerens røde kabel til belysning til +12 V i tændingslåsen (via sikringsdåsen).
-
Slut målerens - kontakt til GND minus (-) på motoren tæt ved føleren.
- Slut målerens S kontakt til olietryksføleren.
- Slut målerens + kontakt til +12 V i tændingslåsen (via sikringsdåsen).
- Sæt bilbatteriets minus (-) kabel på plads efter afsluttet tilkobling.
ADVARSEL!
Signalkablet til tilslutning til føleren må IKKE røre ved nogen af tændkablerne, da dette vil beskadige føleren.
INDSTILLING AF BAGGRUNDSFARVE
- Tryk på knappen for at vælge den ønskede baggrundsfarve.
- Måleinstrumentet husker sidst valgte farve, hvis spændingen afbrydes.
