BRUGSANVISNING 42-244 Biltema
BAK LYKTA LED
TEKNISKA DATA
Spänning: 10-30 V
Skyddsklass: IP67
Kabel: ....500 mm (medföljer)
Mått: 252 x 133 x 28 mm
E-märkt
MONTERING
CC-mått för montering: 152 mm.
Monteras med medföljande M6 skruv och mutter.

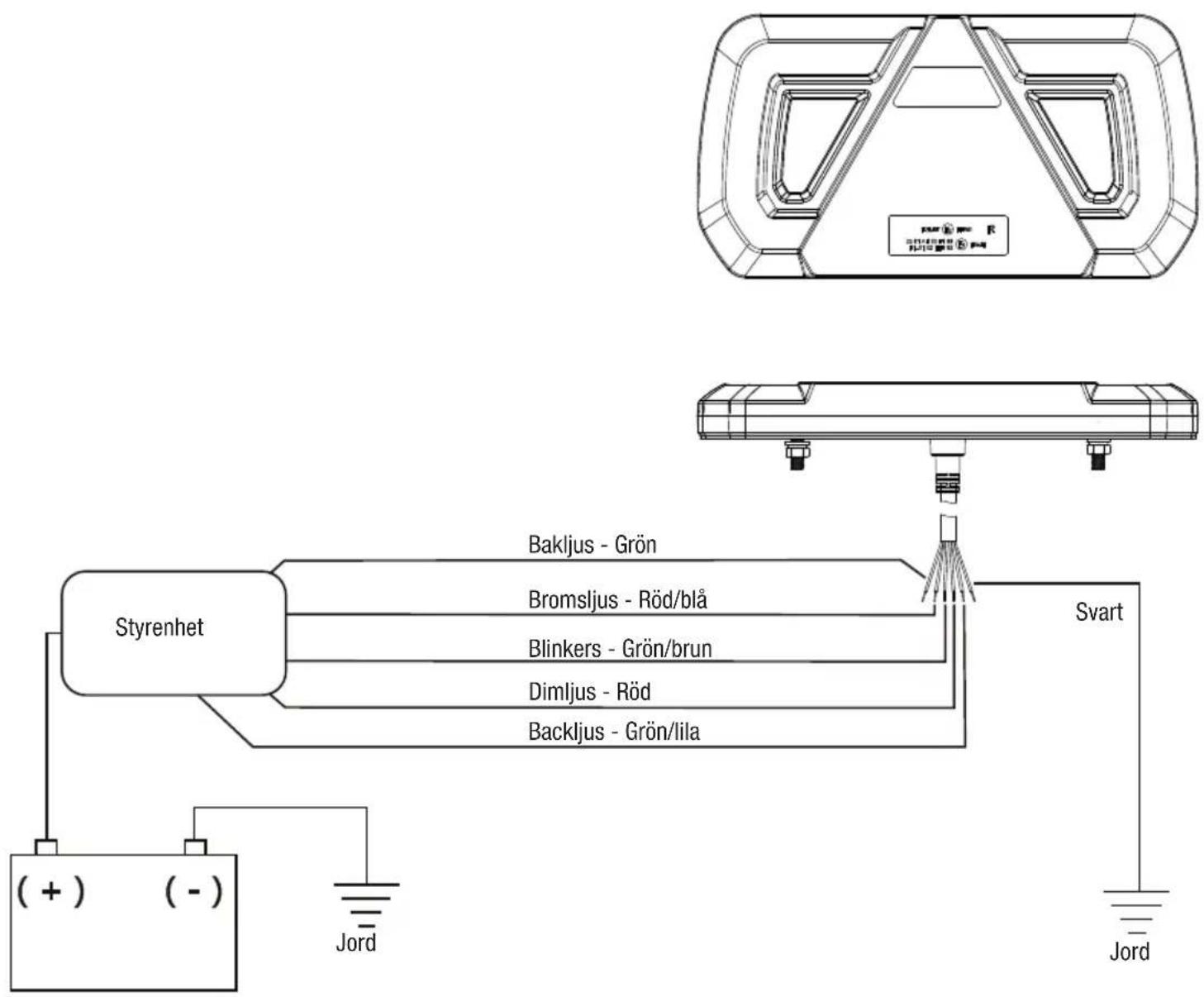

ANSLUTNING
BA KLYKTA LED
TEKNISKE DATA
Spenning: 10–30 V
Kapslingsgrad: IP67
Kabel: 500 mm (medfølger)
Mål: 252 x 133 x 28 mm
E-merket
MONTERING
CC-mål for montering: 152 mm.
Monteres med medfølgende M6-skrue og mutter.

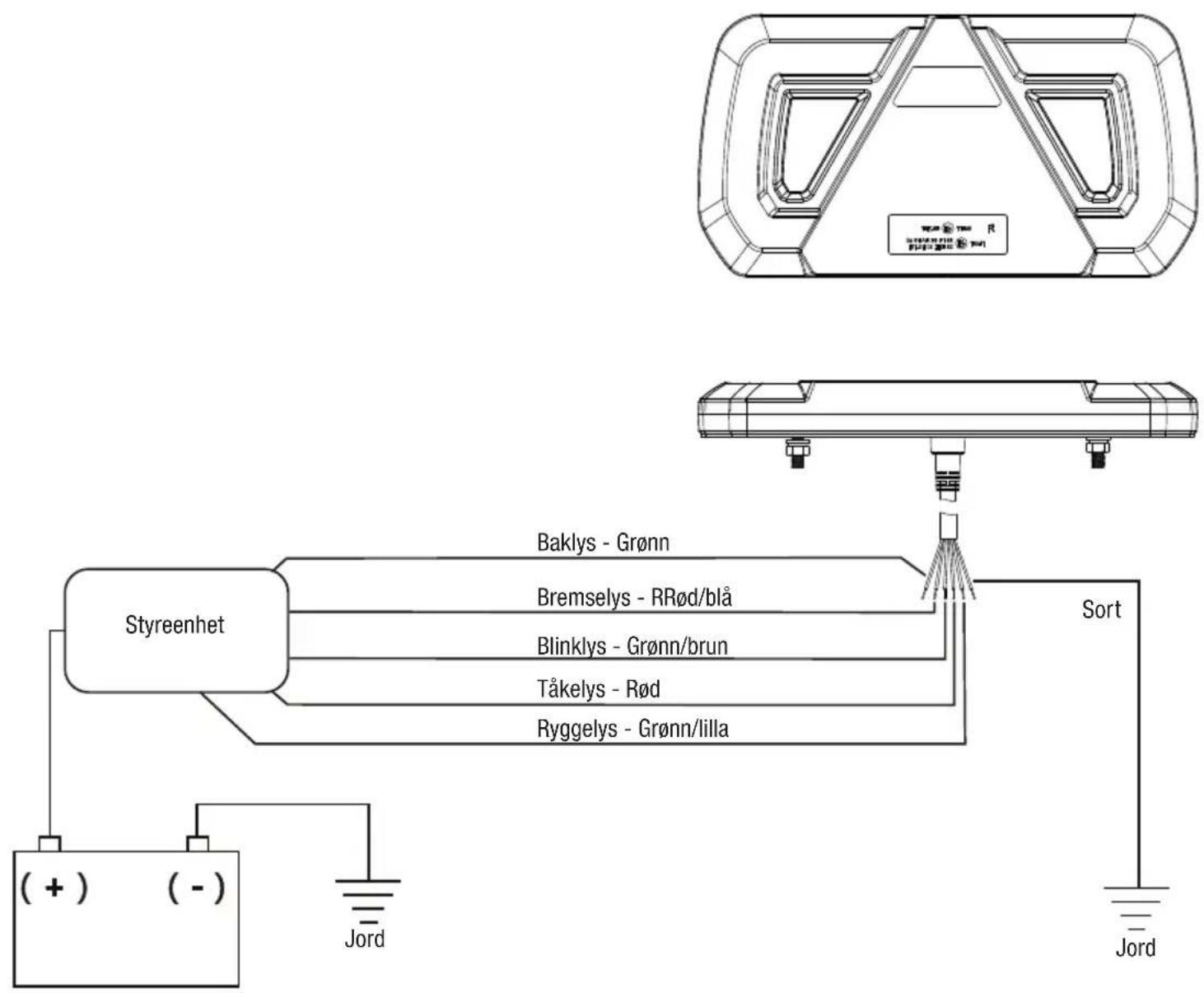

TILKOBLING
TAK AVALO LED
TEKNISET TIEDOT
Jännite: 10-30 V
Suojausluokka:....IP67
Kaapeli:....500 mm (sisältyy)
Mitat: 252 x 133 x 28 mm
E-merkitty
ASENNUS
Asennuksen CC-mitta: 152 mm.
Asennetaan mukana toimitetulla M6-ruuvilla ja -mutterilla.

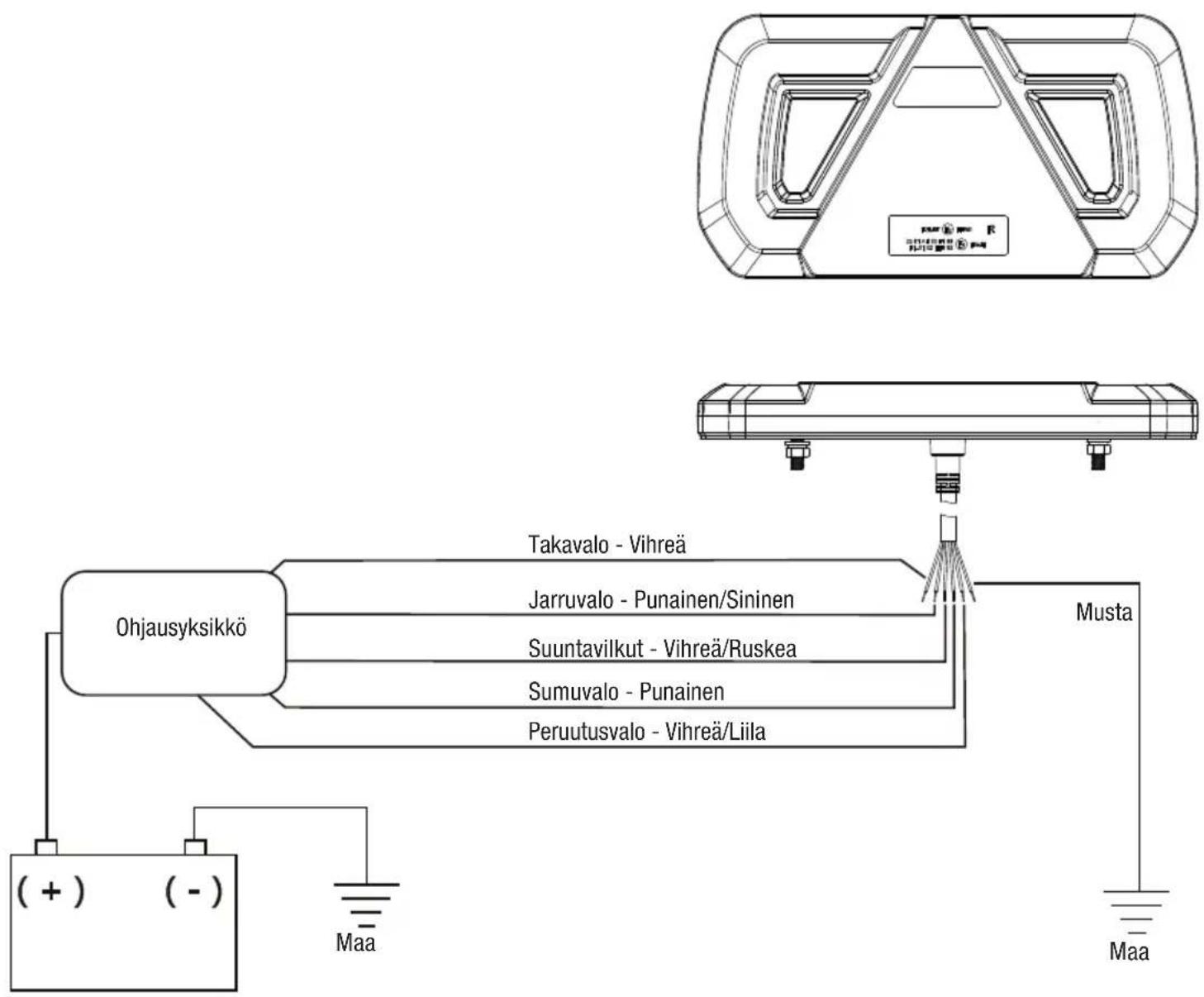

LIITÄNTÄ
BAK LYS LED
TEKNISKE DATA
Spænding: 10-30 V
Kapslingsklasse:....IP67
Ledning: ....500 mm (medfølger)
Mål: 252 x 133 x 28 mm
E-mærket
MONTERING
CC-mål til montering: 152 mm.
Monteres med medfølgende M6 skrue og møtrik.
TILSLUTNING

