BRUGSANVISNING 25-8030 Biltema
Driftstemperatur:....-30 til +75 C
Strømforbruk: 65 mA
Spenning: 12/24/V
Beskyttelsesklasse: IP 67
Hermed erklærer Biltema, at radioudstyrstypen Knobmåler GPS er i overensstemmelse med direktiv 2014/53/EU. EU-overensstemmelseserklæringens fulde tekst kan fi ndes på følgende internetadresse: www.biltema.com
2. TEKNISKE DATA
Driftstemperatur:....-30 til +75 C
Strømforbruk: 65 mA
Spænding: 12/24/V
Beskyttelsesklasse: IP 67
For knobmåler med GPS-antenne.

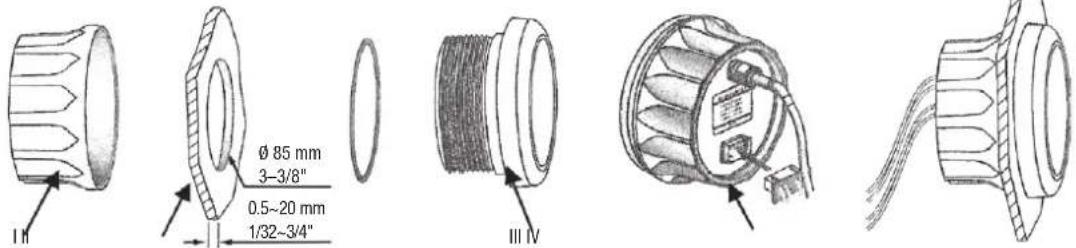

- Bor et hul med 85 mm diameter i panelet. Kontroller först, at der er mindst 55 mm fri plads i dybden bag panelet.
- Skru holderingen af (I). Sæt måleren på plads, og skru den fast med holderingen (I) på bagsiden.
- Tryk stikket med ledningerne (IV) hårdt fast på måleren (II), så det sidder solidt.
-

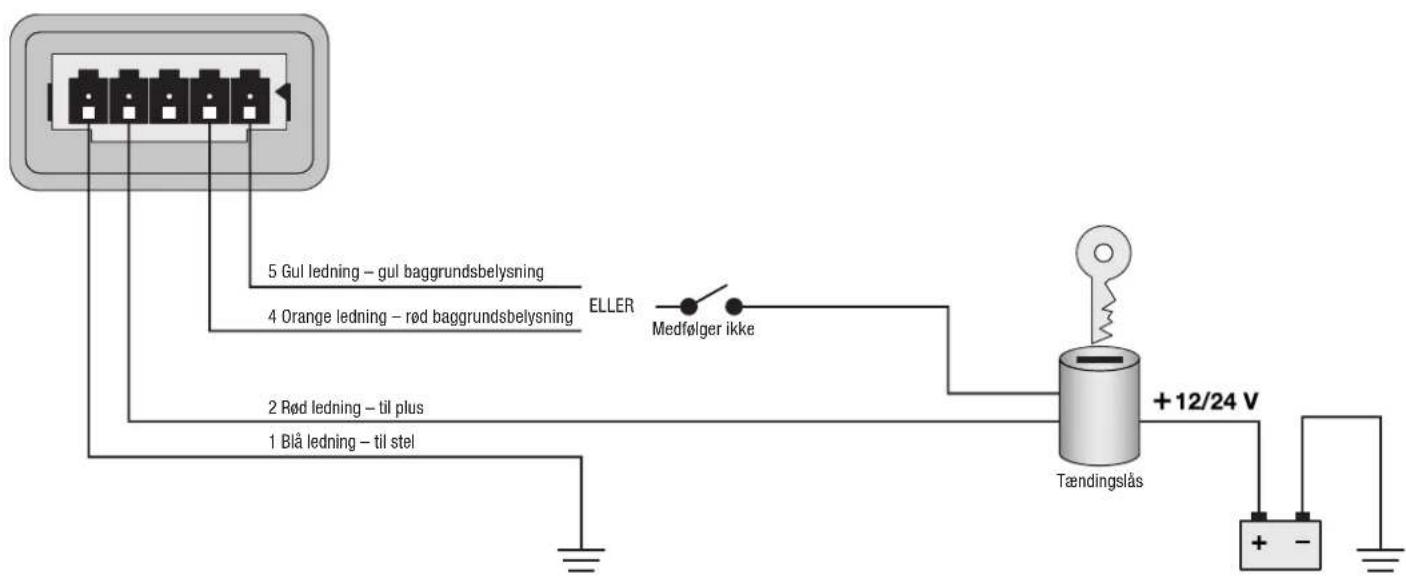

Tilslut ledningerne iht. diagrammet Vælg enten rød eller gul baggrundsbelysning (orange eller gul ledning). Alternativt kan du montere en omskifter, så du kan skifte mellem rød og gul baggrundsbelysning.
-
Skru GPS-antennen fast i det øverste stik (IV). Antennens modtager bør placeres udendørs på dækket eller på indersiden af forruden for at kunne opfange satellitsignalerne bedst muligt. Den bør også ligge fl adt for optimal funktion. Antenneledningen må ikke skæres over.
- Når der er tændt for strømmen, så vent et minut, så måleren kan fi nde og indstille sig efter satellitsignalerne. Måleren viser kun hastigheden i knob (Fart over grund) og kurs (Kurs over grund), når båden er i bevægelse. Når båden ligger stille, fryses alle data, så kompasset kan ikke bruges som reference, før båden begynder at bevæge sig, og signalerne genoptages.
- Du bør ikke stole på GPS-kompasset alene, det er beregnet som en hjælp og bør suppleres med andre navigationshjælpemidler.
- Antennen skal placeres liggende med forsiden opad.
Brugte elektriske og elektroniske produkter, også alle typer batterier, skal afl everes der, hvor der indsamles til genbrug. (Iht. direktiv 2012/19/EU og 2006/66/EC).

