BRUGSANVISNING 10-258 Biltema

Gem denne brugsanvisning, og sørg for, at den følger med produktet ved et eventuelt videresalg. Der tages forbehold for, at illustrationer og beskrivelser ikke passer fuldt ud med produktet.

PAKKENS INDHOLD

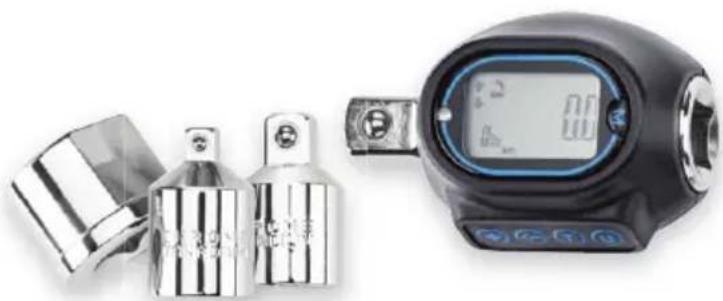

• Kasse
  • Digital momentadapter
  • Kalibreringsadapter (1/2")
• 2 stk. topnøgleadaptere (1/4", 3/8").

• Drejelig adapter med tydeligt LED-display, som nemt kan afl æses.
  • Alarm med lyd- og lyssignal
• Track: Alarmen øges gradvist ved 70 % af det indstillede moment.
• Peak Hold: Alarmen går ved 100 % af det indstillede moment.
• Rotation med/mod uret
• Automatisk slukning efter 3 minutters inaktivitet.
• Batteriindikator
• Leveres i plastboks med kalibreringsadapter og 2 stk. topnøgleadaptere af CrV (1/4", 3/8").

TEKNISKE SPECIFIKATIONER

Art.nr....10-258
Præcision ....± 2 %
Måleområde ....40 \~ 200 Nm
Opløsning ....0,1 Nm
Antal forindstillinger .....10 stk.
Enheder....kg-cm, kg-m, ft-lb, in-lb, N-m
Topadapter....1/2" fi rkantet
Batteri .....DC 3 V, CR2032
Anvendelsestemperatur: .....-10 °C \~ 60 °C
Opbevaringstemperatur: .....-20 °C \~ 70 °C

1. Adapter
2. LED-indikator
3. Display
4. Summer
5. MODE/ON/OFF
6. Adapter
7. U-valg af enhed
8. T-valg af Track eller Peak
9. Pilsymbol – Skift
10. Plustegn – ∅g værdien
11. Batterirum

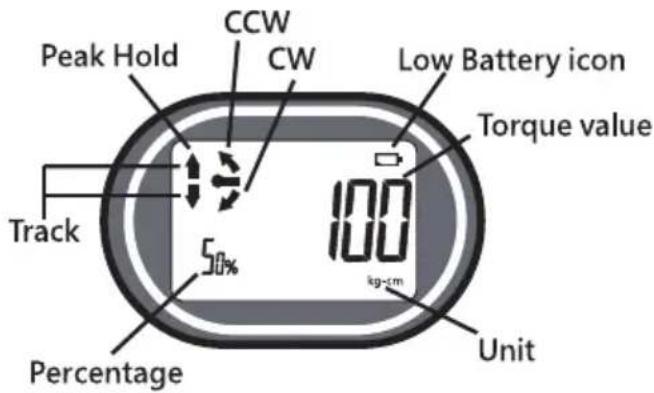

Track: Alarmen øges gradvist ved 70 % af den maksimale værdi.

Peak Hold: Alarmen går ved 100 % af den maksimale værdi.

CCW: mod uret

CW: med uret

Batteriindikator

Drejningsmomentets værdi

Enhed

Procent

Forindstillet drejningsmoment

Forvalg 0 - 10

BATTERI

Åbn batterirummet med en stjerneskruetrækker. Sæt et CR2032-batteri i rummet. OBS! Kontrollér polariteten. Plustegnet skal vende opad.

Når batteriets spænding er under 2,6 V, vises et batterisymbol på displayet. Ved en spænding på under 2,4 V blinker symbolet.

FUNKTIONER

Tænding og slukning

• Tænd: Tryk på MODE for at tænde enheden. Vent, indtil der står 0 på displayet.
• Sluk: Hold MODE nede i 2 sekunder for at slukke. (Enheden slukkes automatisk efter 3 minutters inaktivitet.)

Ændring af displayets visningstilstand

Hold "T" nede i 2 sekunder for at ændre displayets visningstilstand.

Indstil typen af alarmsignal – Track eller Peak

Tryk på T for at skifte mellem Track og Peak Mode. Peak indebærer, at alarmen går, når 100 % af det forudindstillede drejningsmoment er nået. Track indebærer, at alarmen øges gradvist fra 70 % af det forudindstillede drejningsmoment, hvilket kan være ønskeligt ved tilspænding af følsomme bolte.

• 70 % = Signal----Signal----Signal
• 90 % = Signal--Signal--Signal
  • 100 % = Signal-Signal-Signal

ANVENDELSE

Indstilling af forvalg 0 - 10

1. Tryk på + for at gå til det ønskede forvalg fra 0 til 10.
2. Tryk på pilen for at indstille forvalgets drejningsmoment. Skift mellem decimaler med pilen, og juster værdien med +.
3. Tryk på U for at vælge enhed (kg-cm, kg-m, in-lb, ft-lb, N-m).
4. Bekræft indstillingerne, og afslut ved at trykke på T-knappen.

Spænding af bolt

1. Vælg et forvalg fra 0 til 10 med plus-tegnet.
2. Monter værktøjet på bolten, og brug momentet.
3. Hvis momentadapteren er indstillet til Track, øges alarmen gradvist, når 70 % af det forudindstillede drejningsmoment er nået. Hvis momentadapteren er indstillet til Peak, går alarmen, når 100 % af det forudindstillede drejningsmoment er nået.

KALIBRERING AF MOMENTADAPTER

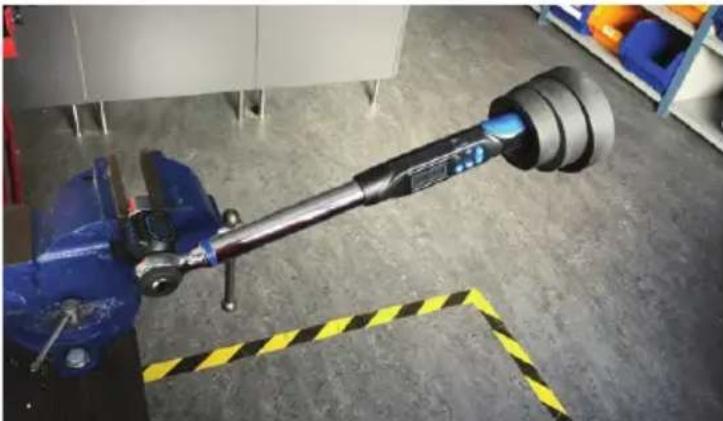

For at kalibrere momentadapteren kræves, at man bruger et fast moment i tre sekunder. Dette kan opnås ved hjælp af enten en kalibreret momentnøgle eller ved at beregne vægte og hævearm på eksempelvis en lednøgle.

1. Tryk på U, M og pil-tasten samtidig. Slip U og pil-tasten, men ikke M. Tryk på +. På displayet står der 3700.
2. Tryk på M, og vent 2 sekunder, inden kalibreringen påbegyndes.
3. Adapteren viser 612 kg/cm. Tryk på M. Anvend et moment på 612 kg/cm, og vent i 3 sekunder. Tryk på M.
4. Adapteren viser 1530 kg/cm. Tryk på M. Anvend et moment på 1530 kg/cm, og vent i 3 sekunder. Tryk på M.
5. Adapteren viser 612 kg/cm.
6. Juster håndtaget for at teste modsat rotation, og gentag ovenstående trin (3 - 5).
7. Tryk på M og T for at afslutte kalibreringen. Tryk på M for at slukke for enheden.
8. Tryk på M for at tænde enheden, og kontrollér, at 400 kg/cm, 800 kg/cm og 2000 kg/cm er inden for en fejlimargin på 2 %.

AFFALDSHÅNDTERING

El-affald

Brugte elektriske og elektroniske produkter, også alle typer batterier, skal afl everes der, hvor der indsamles til genbrug. (Iht. direktiv 2012/19/EU og 2006/66/EC).
