BRUGSANVISNING 25-8033 Biltema
Instrumenter til marinebrug.
Indbygningsdiameter: 52 mm.

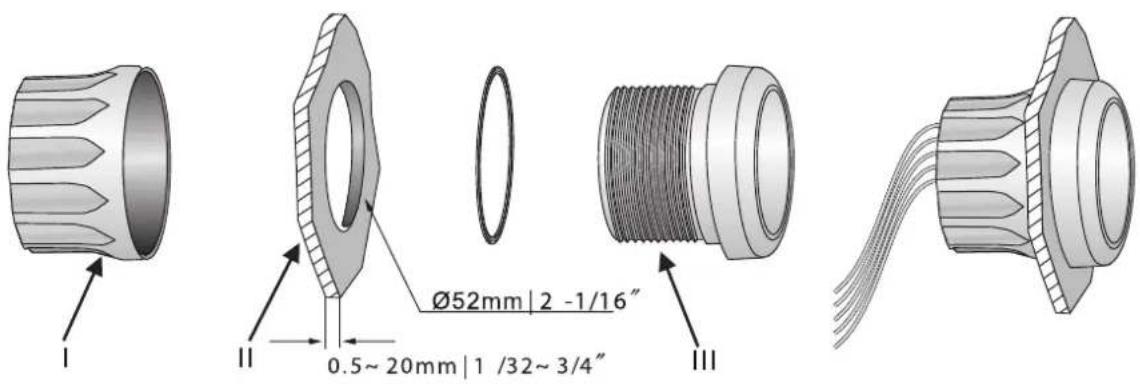

- Bor et hul med 52 mm (2 1/16") diameter i panelet (II). Der kræves mindst 55 mm (2 3/16") fri plads bag panelet for at der er plads til instrumentet.
- Tag holderingen (I) af, placer instrumentet (III) i hullet, juster positionen, sæt tætningsringen på, og skru holderingen på igen på bagsiden. (Der er en markering, der viser instrumentets lodrette position).
- Tilslut ledningerne iht. diagrammet, husk modstanden til 24 V systemer. Vælg enten den orange eller den gule ledning til baggrundslys. Ledningernes farver svarer til baggrundsbelysningen.

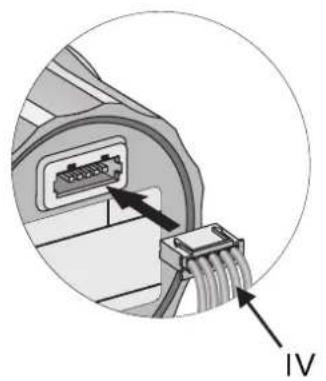

- Sæt koblingsdåsen (IV) i stikket på bagsiden af instrumentet.
- OBS! Hvis instrumentet er et voltmeter (12 V) er der ingen sort ledning, og der skal ikke bruges nogen modstand.
EL-affald
Brugte elektriske og elektroniske produkter, også alle typer batterier, skal afl everes der, hvor der indsamles til genbrug. (Iht. direktiv 2012/19/EU og 2006/66/EC)
