BRUGSANVISNING 10-263 Biltema

En momentnøgle er et præcisionsinstrument, som bruges til at tilspænde møtrikker eller skruer med et bestemt tilspændingsmoment, for eksempel ved arbejde med biler.

SIKKERHEDSINSTRUKTIONER

LÆS ALTID MANUALEN INDEN BRUGEN.

ANVEND ALTID BESKYTTELSESBRILLER RUG AF HÅNDVÆRKT∅J.

ADVARSEL! Risiko for fl yvende partikler

• Indstil ikke momentnøglen til en værdi over maks. på momentskalaen.
• Ryk ikke i momentnøglen ved tilspænding. Et blødt, glidende træk giver et mere præcis resultat.
• Anvend ikke momentnøglen som værktøj til at løsne fastsiddende møtrikker/bolte.
• Anvend ikke momentnøglen som løftestang eller som hammer.
• En ikke-kalibreret momentnøgle kan beskadige dele eller værktøj.
• For kraftig tilspænding kan få materialet og/eller bolten/møtrikken til at briste.
• Anvendelse af beskadiget håndværktøj, beskadigede toppe, beskadigede forlængere og beskadiget tilbehør kan medføre skader.
• Anvend ikke fedt eller molybdænpræparater i skruegevind før momenttilspænding.
• Momentnøglen må ikke anvendes til spændingsførende strømkredse, da håndtaget ikke er isoleret.

TEKNISKE DATA

Drejemoment: .....20–110 Nm

Skala: ....Nm

Maks. afvigelse med uret .....± 3 %

Maks. afvigelse mod uret .....± 5 %

Længde: 425 mm

• Quick Release-funktion.
• Tilspænding – både med uret og mod uret
• Signalanordning (kliklyd), som høres, när det indstillede drejemoment er opnået.
• Tydelig skala, som viser det indstillede moment.

• Skalaen har mikrometerindstilling og låsefunktion for det indstillede moment.

• Momentet indstilles nemt ved at dreje håndtaget.

• Ergonomisk, gribesikkert gummihåndtag.
• Separat kalibreringscertifi kat medfølger.

ANVENDELSESOMRÅDE

Momentnøgler er nødvendige for korrekt vedlige- holdelse af motorkøretøjer i dag. Følg altid instruk- tionsbogens anbefalinger for momenttilspænding af følgende bolte: topstykke-, krumtapleje-, plejlstangs- og svinghjulsbolte. Sædvanligvis er momentværdi- erne angivet for ophængsbolte og hjulmøtrikker, som er vigtige af hensyn til sikkerheden.

For at reducere vægten er mange køretøjskomponenter fremstillet af let, men stærkt støbegods og sme-dejern. Boltene, som holder komponenterne sammen, har en lille diameter, men er fremstillet af stål med høj brudstyrke. For at sikre køretøjets funktion og effektivitet skal disse bolte være korrekt tilspændt i overensstemmelse med de momentværdier, som producenten har angivet. Tilspændingsmomentets værdi udtrykkes sædvanligvis med følgende enheder: Kgm eller Nm (1 Kgm=9,8 Nm).

BRUG

Den ønskede momentværdi på momentnøglen indstilles ved at holde låsefunktionens spærreanordning inde og dreje håndtaget, indtil den ønskede momentværdi ses lige over værktøjets drejelige kant på toppen. Momentværdien øges ved at dreje med uret og mindskes ved at dreje mod uret. Gradinddelingen på kanten af toppen betyder, at det er muligt at foretage en mere præcis indstilling af momentværdien.

Monter en top med den ønskede størrelse på momentnøglens fi rkantadapter, og spænd derefter bolten/møtrikken, indtil momentnøglen giver en "klik"-lyd. Momentnøglen nulstilles automatisk, når drejekraften ophører, og er da igen klar til brug.

FREMGANGSMÅDE:

• Indstil momentnøglen til en lavere momentværdi (3/4 af maksimum) end den endelige værdi. Spænd alle bolte/møtrikker. Indstil derefter momentnøglen til den endelige momentværdi, og spænd igen.
• Nulstil altid momentnøglen efter brug.
• Træk momentnøglen vinkelret fra håndtagets centrum.
• Se reparationshåndbogen eller lignende for at få oplysninger om korrekte momentindstillinger.
• Spænd topstykkebolte en efter en ifølge de givne anvisninger.

• Kontrollér, at boltenes gevind er rene og smurt med et tyndt lag olie før momenttilspændingen.

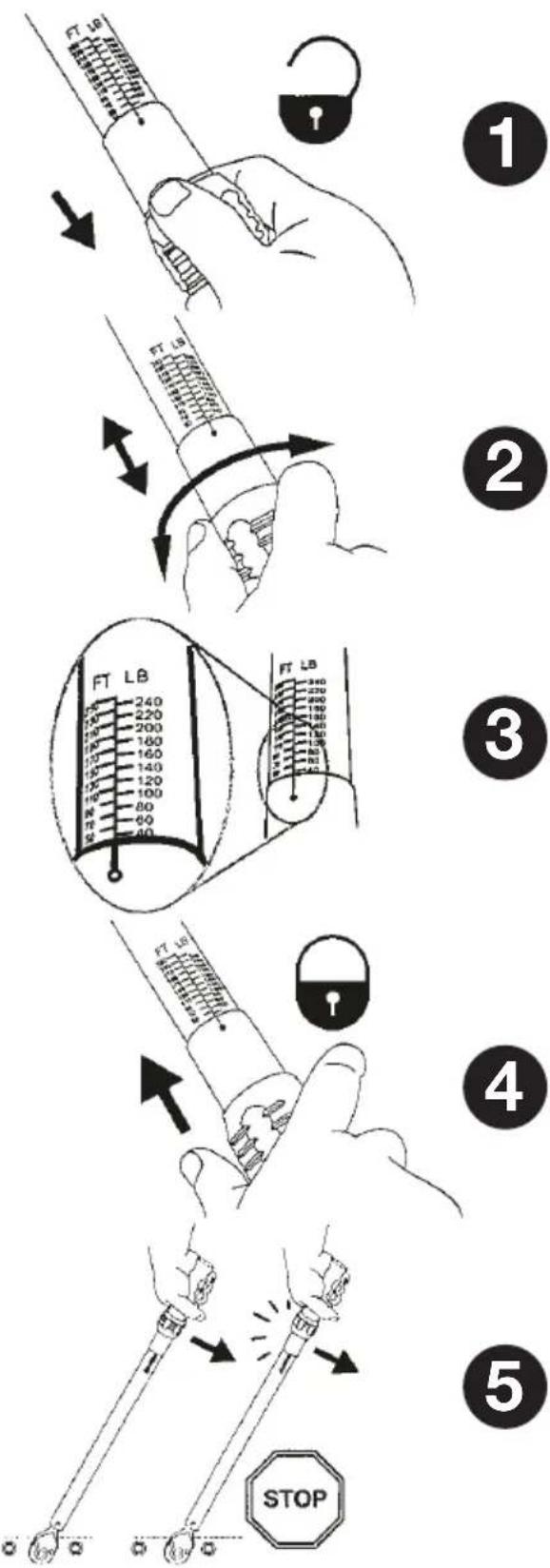

• Lås op

• Indstil drejemomentet (groft)
• Foretag finjustering (nøjagtighed 0,1)
• Lås fast
• Tilspænd "kliklyd" STOP

FT LB FT LB FT LB FT LB 240 220 200 180 160 140 120 100 80 60 40 350 320 300 280 260 240 220 200 180 160 140 120 100 80 60 40 250 220 200 180 160 140 120 100 80 60 40 150 120 100 80 60 40 550 520 500 480 460 440 420 390 360 330 300 270 240 210 180 150 120 90 60 40 350 320 300 280 260 240 220 200 180 160 140 120 100 80 60 40 350 320 300 280 260 240 220

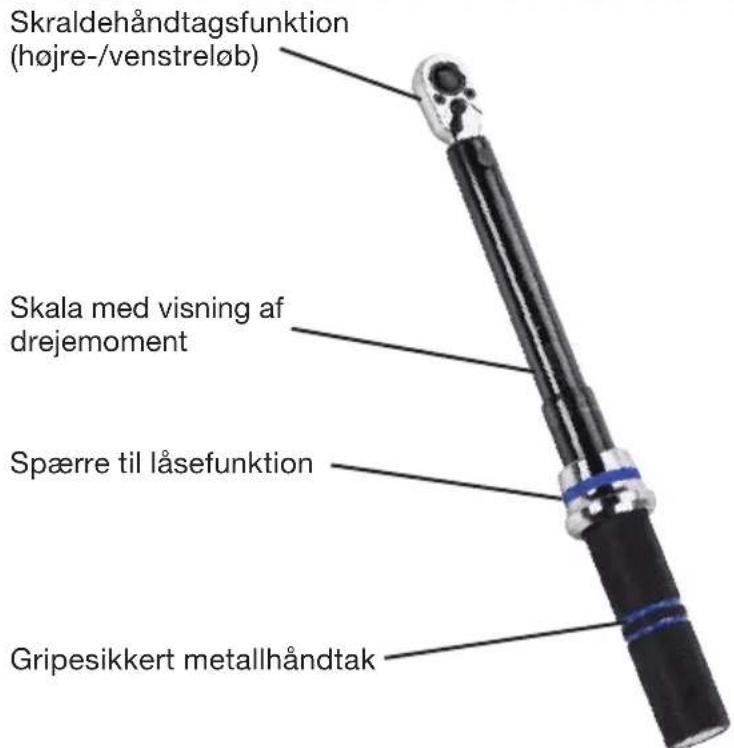

Skraldehåndtagsfunktion (højre-/venstreløb) Skala med visning af drejemoment Spærre til låsefunktion Gripesikkert metallhåndtak

KONVERTER FRA	TIL MULTIPLICER MED
Oz-in In-lb	0,0625
In-lb In-oz	16
In-lb Kg-cm	1,1519
In-lb Ft-lb	0,083333
In-lb Kg-m	0,011519
In-lb N-m		0,1130
In-lb	dN-m	1,130
Ft-lb N-m		1,356
Ft-lb Kg-m		0,1382
Ft-lb In-lb		12
N-m	dN-m	10
N-m Kg-cm		10,20
N-m Kg-m		0,10197
N-m In-lb	8,8507
N-m Ft-lb		0,73756
dN-m	In-lb	0,885
dN-m N-m		0,100
Kg-cm In-lb	0,8681
Kg-cm N-m		0,09807
Kg-m	Ft-lb	7,236
Kg-m N-m		9,807
