BRUGSANVISNING 32-219 Biltema
- Olietemperaturmåleren er beregnet til indbygning i instrumentbrættet eller bilens midterkonsol.
- Instrumentet kræver en indbygningsåbning på ∅52 mm. Inden der laves hul, kontrolleres omhyggeligt, at der er mindst 55 mm luft bag instrumentbrættet/konsollen.
- Fjern olietemperaturmålerens monteringsring og monter olietemperaturmåleren forfra. Fastgør olietemperaturmåleren med monteringsringen.


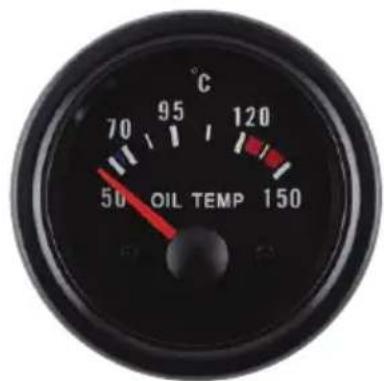

70 95 120 50 OIL TEMP 150TILSLUTNING

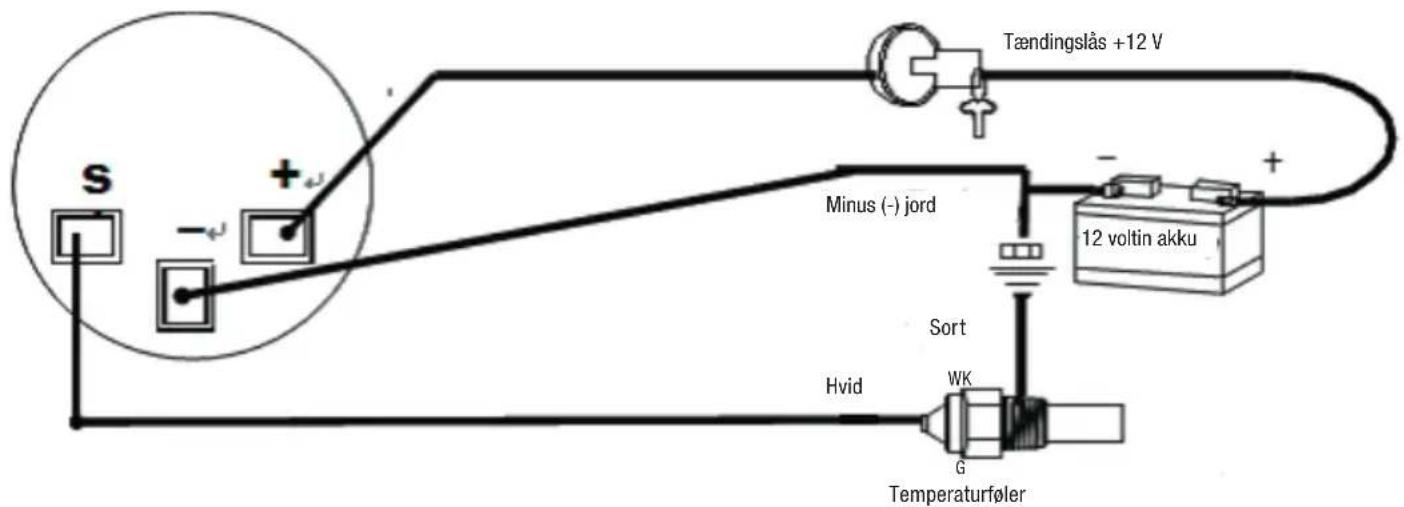

- Fjern bilbatteriets minus (-) kabel.
- Monter temperaturføleren 1/8" NPT. Spænd føle- ren ordentligt til ved monteringen, så du undgår lækage af olie. Der må ikke anvendes gevindtape på følerens gevind, da dette kan medføre dårlig jordforbindelse med føleren. Hvis føleren ikke jor- des ordentligt, skal der sluttes et ekstra jordkabel til føleren.
- Slut kablet fra olietemperaturmålerens "-" tilslutning (GND) til minus (-) jord på motoren, tæt på føleren.
- Slut kablet fra olietemperaturmålerens "+" tilslutning til +12 V i tændingslåsen.
- Tilslut den hvide ledning fra temperaturføleren til målerens "S"-tilslutning og den sorte ledning fra temperaturføleren til batteriets minus (-) /stel.
- Slut olietemperaturmålerens lampefatning/belysningskabel til bilens almindelige instrumentlys (via sikringsdåsen).
- Sæt bilbatteriets minus (-) kabel på plads efter afsluttet tilkobling.
ADVARSEL!
Kablet fra olietemperaturmålerens "S" tilslutning til føleren må IKKE røre ved nogen af tændkablerne, da dette vil beskadige føleren.
