BRUGSANVISNING 24-7060 Biltema
Trinnløs tilt: ....-5 til 15 grader
Passer til fladskærms-TV
VESA: ..... 75 x 75 (uden forlængerarme),
100 x 100, 200 x 100, 200 x 200 (med forlængerarme).
Maks. belastning: .....15 kg
Afstand til væg: .....84 mm
Trinløs tiltfunktion: .....-5-15 grader.
Ledningsholder på beslaget til let at samle ledning-erne
ADVARSEL! Dette produkt er udviklet til montering på vægge med træregler eller på massive beton-vægge. Væggen skal kunne klare belastningen af vægten af både holder og skærm. Overskrid aldrig den maksimale belastning.
OBS! Dette produkt må kun anvendes indendørs. Udendørs brug kan føre til produkt- eller person-skade.

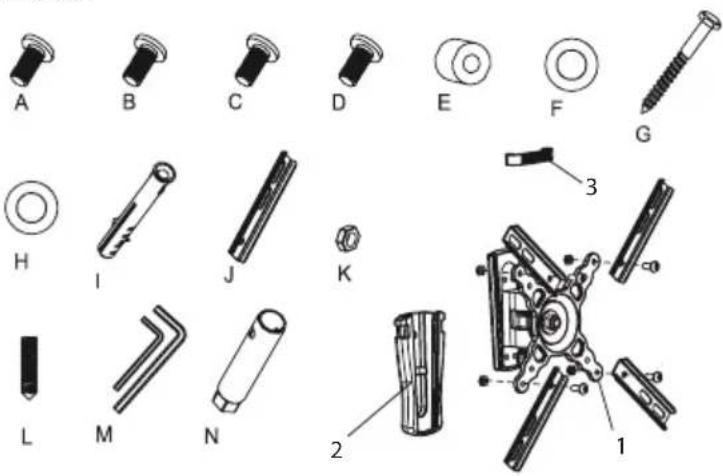

| 1 1 TV-holder | ||
| 2 1 Vægplade | ||
| 3 1 Låseklemme | ||
| A 4 M4x12 mm skrue | ||
| B 4 M4x25 mm skrue | ||
| C 8 M5x12 mm skrue | ||
| D 4 M5x25 mm skrue | ||
| E 4 Afstandsstykke | ||
| F 4 Skive | ||
| G | 2 Lang skrue (medfølger ikke) | |
| H 2 Skive til lang skrue | ||
| I | 2 Plug til beton (medfølger ikke) | |
| J 4 Forlængerarme | ||
| K 4 Møtrik | ||
| L 1 Låseskrue | ||
| M 2 Unbrakonøgler (2x2, 5x5) | ||
| N 1 Topnøgle | ||

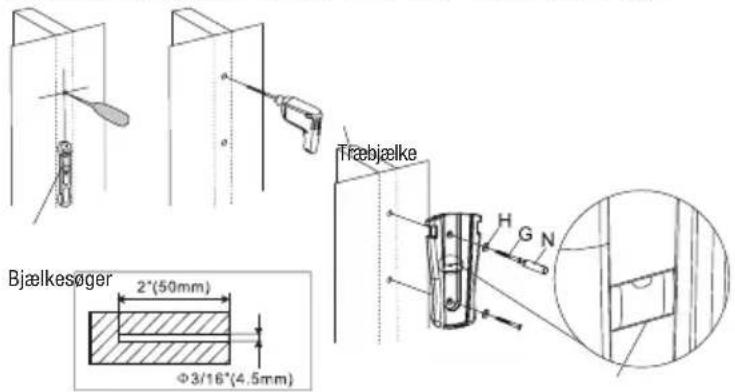

MONTERING AF HOLDER PÅ TRÆBJÆLKE


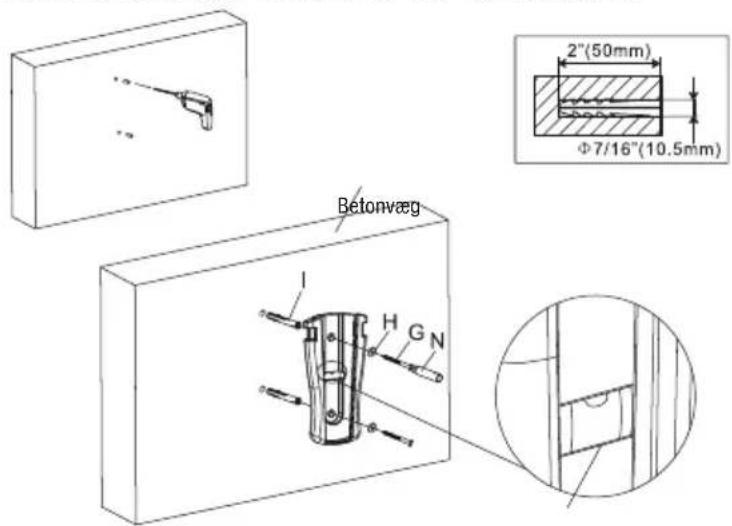

Træbjælke Bjælkesøger 2"(50mm) Φ3/16"(4.5mm)MONTERING AF HOLDER PÅ BETÖNVÄEG Vaterpas


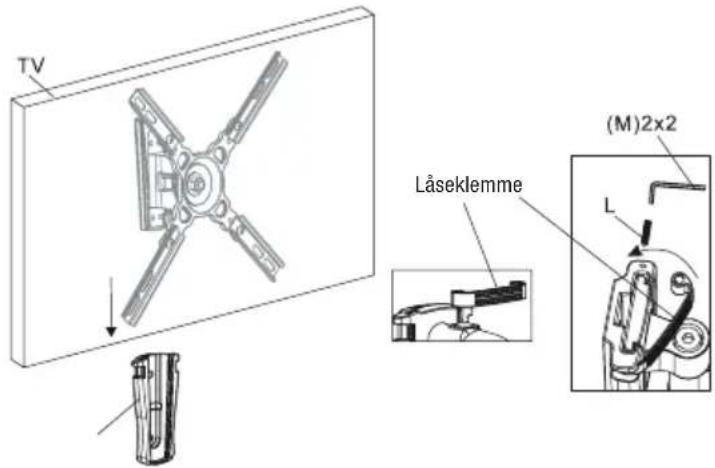

MONTERING AF HOLDER PÅ TV-APPARAT

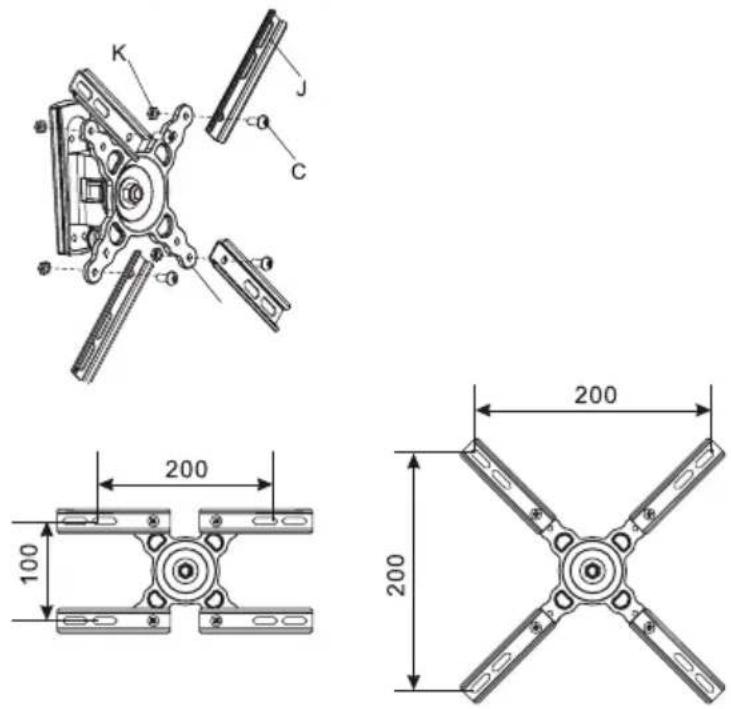

Montering af forlængerarme

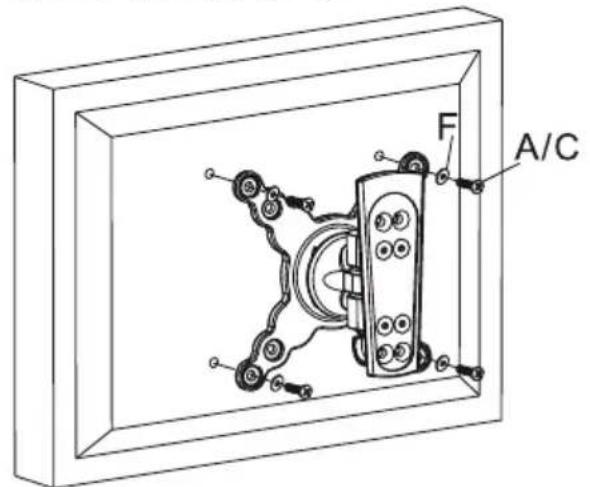

Uden afstandsstykker


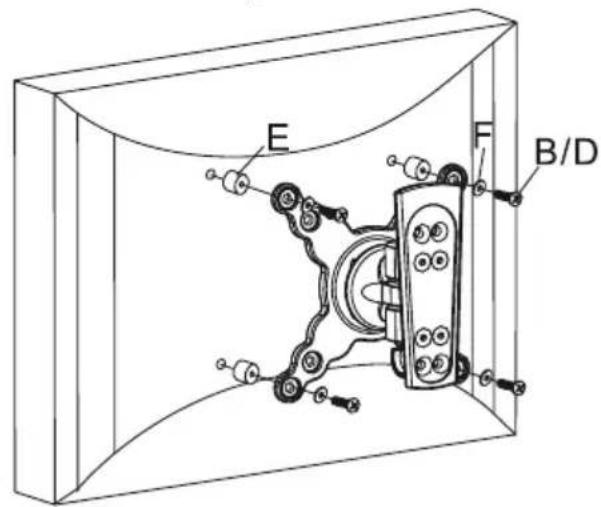

F A/CMad afstandsstykker


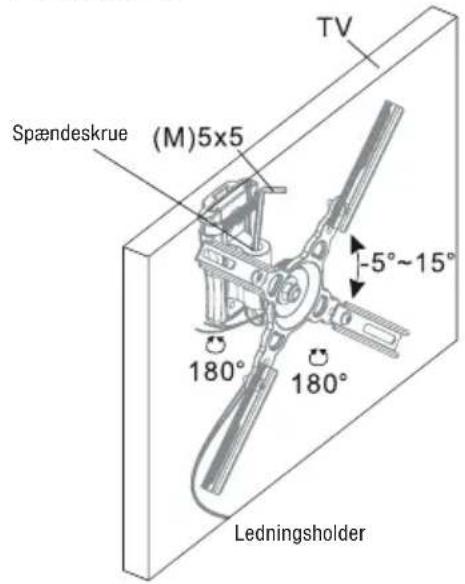

TV Låseklemme (M)2x2 LJUSTERING AF SKÆRM OG OPHÆNG AF LEDNINGER
Dette produkt indeholder små dele, som, hvis de sluges, kan forårsage kvælning. Sørg for, at børn ikke kan få fat i delene!
- Sørg for, at disse instruktioner læses omhyggeligt, inden monteringen påbegyndes. Tal med en fagmand, hvis du ikke er sikker på, hvordan monteringen foregår.
- Væggen skal kunne klare belastningen af vægten af både holder og skærm. I modsat fald skal væggen forstærkes.
- Der skal anvendes sikkerhedsudstyr og egnet værktøj. Monteringen kræver, at mindst to personer hjælpes ad. Hvis der ikke anvendes sikkerhedsudstyr, kan det føre til alvorlige skader på ejendom, personer eller dødsfald.
