BRUGSANVISNING 15-340 Biltema

MIN/MAX med larmindikering

Når pipelyden har sluttet, vises en fuktverdi i displayet. Denne verdien skal være under 0,5 %. Skulle ikke dette være tilfellet, foreta ny kalibrering.

MIN/MAKS med alarmindikering

Måleprocessen i denne berøringsfri fugtighedsmåler baseres på højfrekvensprincippet. Målingen kan foretages på alle typer byggematerialer i lofter, vægge og gulve. Kan også anvendes til at kontrollere fugtindholdet i byggematerialer, inden de tages i brug (iht. CM, Construction material – Byggematerialer). Se sammenligningstabellen længere fremme i manualen.

Denne manual indeholder væsentlige informationer om produktets anvendelse samt eventuelle sikkerhedsricisi. Alle brugere opfordres til at læse manualen inden brug.

Vi påtager os ikke ansvaret for, at illustrationer og beskrivelser af enkelte detaljer muligvis ikke altid er i fuld overensstemmelse med produktet.

Gem manualen til fremtidigt brug.

SIKKERHEDSFORSKRIFTER

• Sensorhovedet skal holdes vinkelret på materialet, der skal fugtighedsmåles.
• Materialer, der er tyndere end 20 mm, kan ikke måles tilfredsstillende.
• Når batterisymbolet lyser på displayet, skal batterierne udskiftes.

EGENSKABER

• Hurtig måleproces og resultatindikering
  • Målefunktion til CM %
  • Måledybde: 20-40 mm
• Holdefunktion
  • Max/Min-funktion med alarmindikering
• Batteriniveauindikering
  • Automatisk slukning
• Baggrundsbelyst display:

TEKNISKE DATA

Måleområde:....0,0–100,0

Måledybde:....20-40 mm

Batteri: 3 x AAA

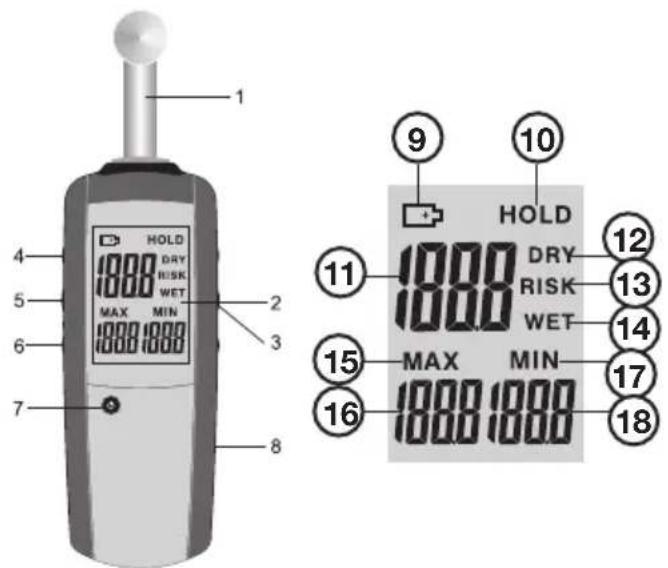

MEDF∅LGENDE DELE OG FUNKTIONER

1 HOLD DRY RISK WET MAX MIN 2 3 4 5 6 7 8 9 10 HOLD DRY RISK WET 11 12 13 14 15 MAX MIN 16 17 18

Instrument

1. Fugtsensor
2. Display
3. Måleknap MEAS
4. Knappen UP Op/Baggrundsbelysning
5. Knappen SET Alarmindstilling
6. Knappen DOWN Ned
7. Tænd/sluk-knap
8. Batteridæksel

Display

1. Batteriindikator
2. Holdefunktion
3. Aktuel måleværdi
4. Statussymbol DRY - Tør
5. Statussymbol RISK – Risiko
6. Statussymbol WET – Våd
7. MAX-symbol
8. MAX-værdi
9. MIN-symbol
10. MIN-værdi

ANVENDELSE

Kalibrering af instrumentet

1. Tryk på tænd/sluk-knappen for at starte instrumentet.
2. Hold sensorhovedet opad og med 10 cm frit rum omkring sensoren.
3. Tryk og hold på MEAS-knappen, indtil CAL vises på displayet. En bip-lyd aktiveres.
4. Hold sensorhovedet ret opad, så længe biplyden høres.

Når bip-lyden stopper, vises en fugtighedsværdi på displayet. Denne værdi skal være under 0,5%. Hvis det ikke er tilfældet, skal kalibre-ringen gentages.

1. Tryk på tænd/sluk-knappen for at starte instrumentet.
   OBS! Instrumentet skal kalibreres, när det startes, samt när der skiftes målested, se nedenfor.
2. ret sensorhovedet vinkelret mod materialet, der skal måles.
3. Tryk på MEAS for at måle.

MIN/MAX med alarmindikering

1. Start instrumentet.
2. Tryk på SET for at aktivere alarmindstillingsfunktionen. RISK begynder at blinke.
3. Indstil den ønskede værdi med knapperne UP og DOWN. Forvalgt værdi er 34.
4. Tryk på SET for at lagre grænseværdien for RISK.
5. Nu blinker WET på displayet.
6. Indstil den ønskede værdi med knapperne UP og DOWN. Forvalgt værdi er 61.
7. Tryk på SET for at lagre grænseværdien for RISK.
8. Nu vises Hold, og instrumentet er klar til at måle.

Hvis måleværdien overskrider RISK-niveauet, bipper instrumentet langsomt.

Hvis måleværdien overskrider WET-niveauet, bipper instrumentet hurtigt.

OBS! RISK-værdien kan justeres mellem 0 og 50, og den forvalgte værdi er 30.

WET-værdien kan justeres mellem 50 og 100, og den forvalgte værdi er 60.

BAGGRUNDSBELYSNING

Tryk på UP for at tænde og slukke for bagrundslyset.

SAMMENLIGNINGSTABEL TIL FUGTIGHEDSMÅLING CM

BYGGE-MATERIALE	VÄERDI FUGTIGHEDS-STATUS
Gips <30 DRY (Tør)
		30–60 RISK (Risiko)
		>60 WET (Våd)
Cement <25 DRY (Tør)
		25–50 RISK (Risiko)
		>50 WET (Våd)
Træ <50 DRY (Tør)
		50–80 RISK (Risiko)
		>80 WET (Våd)

EL-AFFALD

Brugte elektriske og elektroniske produkter, også alle typer batterier, skal afleveres der, hvor der indsamles til genbrug. (Iht. direktiv 2012/19/EU og 2006/66/EC).
