BRUGSANVISNING 32-222 Biltema
Analogt måleinstrument med 90° skala, som viser brændstof.
MONTERING
- Brændstofmåleren er beregnet til indbygning i instrumentbrættet eller bilens midterkonsol.
- Instrumentet kræver en indbygningsåbning på ∅52 mm. Inden der laves hul, kontrolleres omhyggeligt, at der er mindst 68 mm luft bag instrumentbrættet/konsollen.
- Fjern omdrejningstællerens monteringsring og monter omdrejningstælleren forfra. Fastgør omdrejningstælleren med monteringsringen.

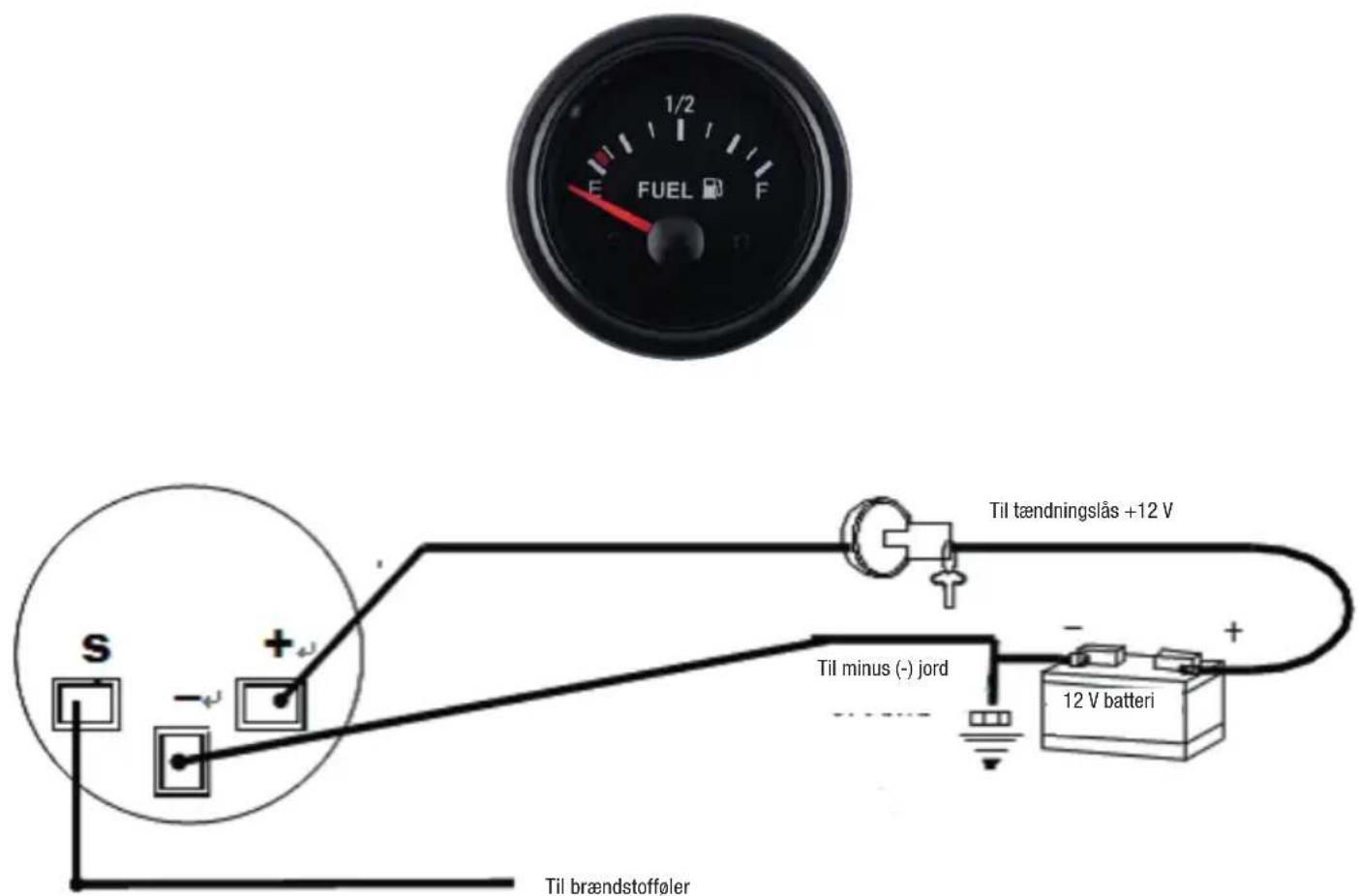

TILSLUTNING
- Tilslutning af brændstofmåleren må kun ske, när motoren er kold, og tændingen er slået fra.
- Fjern bilbatteriets minus (-) kabel.
- Slut kablet fra omdrejningstællerens "-" tilslutning (GND) til minus jord på motoren.
- Slut kablet fra omdrejningstællerens "+" tilslutning til +12 V i tændingslåsen.
- Slut omdrejningstællerens belysningstilslutning til bilens almindelige instrumentlys (via sikringsdåsen).
- Slut kablet fra målerens "S" tilslutning til brændstofføleren (medfølger ikke). Find kablet i bilens ledningsnet/elskema. OBS: Dette kabel må IKKE tilsluttes (røre ved) nogen positiv (+) tilslutning.
- Sæt bilbatteriets minus (-) kabel på plads efter afsluttet tilkobling.
