BRUGSANVISNING 24-699 Biltema
Hældningsvinkel: 0–15°
MONTERINGSANVISNING


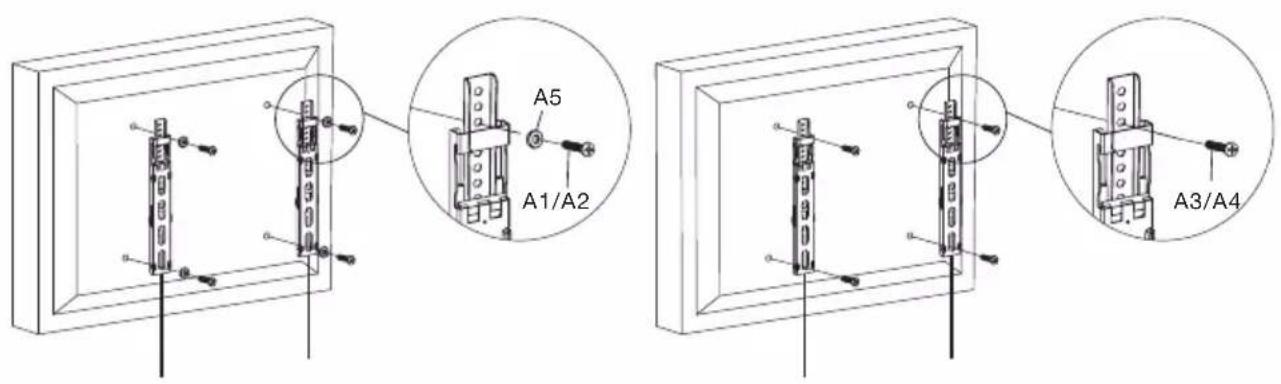

A5 A1/A2 A3/A4


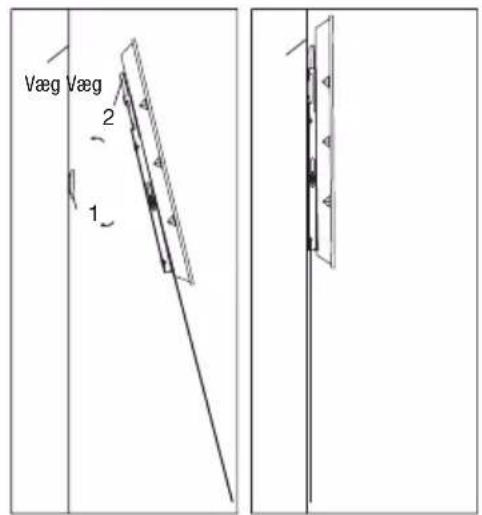

Væg Væg 2 1


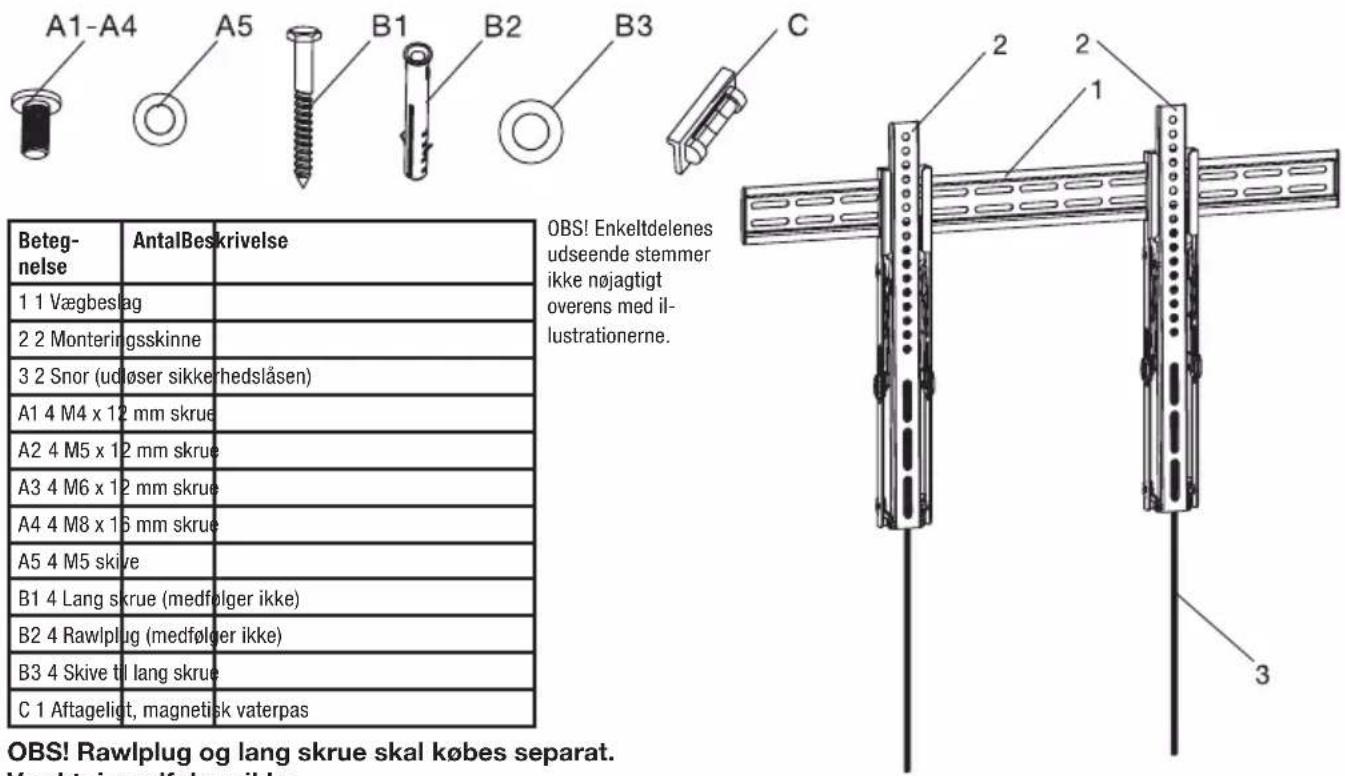

A1-A4 A5 B1 B2 B3 C Beteg- nelse AntalBeskrivelse 1 1 Vægbeslag 2 2 Monteringsskinne 3 2 Snor (udøser sikkerhedslåsen) A1 4 M4 x 12 mm skrue A2 4 M5 x 12 mm skrue A3 4 M6 x 12 mm skrue A4 4 M8 x 15 mm skrue A5 4 M5 skive B1 4 Lang skrue (medfølger ikke) B2 4 Rawlplug (medfølger ikke) B3 4 Skive til lang skrue C 1 Aftageligt, magnetisk vaterpas OBS! Enkeltdelenes udseende stemmer ikke nøjagtigt overens med il- lustrationerne. 3 OBS! Rawlplug og lang skrue skal købes separat. Væktris melfolgrviksOBS! Rawlplug og lang skrue skal købes separat. Værktøj medfølger ikke.
ADVARSEL! Dette produkt indeholder små dele, som, hvis de sluges, kan forårsage kvælning. Sørg for, at børn ikke kan få fat i delene!
- Sørg for, at disse instruktioner læses omhyggeligt, inden monteringen påbegyndes. Tal med en fagmand, hvis du ikke er sikker på, hvordan monteringen foregår.
- Væggen skal kunne klare belastningen af vægten af både holder og skærm. I modsat fald skal væggen forstærkes.
- Der skal anvendes sikkerhedsudstyr og egnet værktøj. Monteringen kræver, at mindst to personer hjælpes ad. Hvis der ikke anvendes sikkerhedsudstyr, kan det føre til alvorlige skader på ejendom og/eller alvorlig personskade.
Dette produkt er udviklet til montering på vægge med træregler eller på massive betonvægge. Væggen skal kunne klare belastningen af vægten af både holder og skærm. Overskrid aldrig den maksimale belastning.
OBS! Dette produkt må kun anvendes indendørs. Udendørs brug kan føre til produkt- eller personskade.
