BRUGSANVISNING 32-223 Biltema

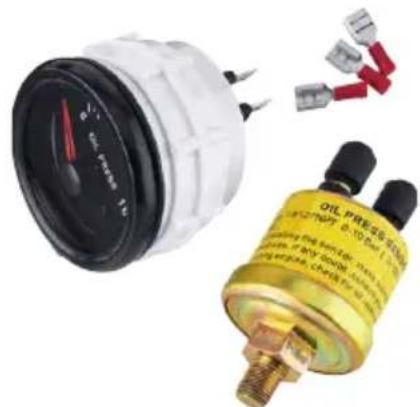

- Olietryksmåleren er beregnet til indbygning i instrumentbrættet eller bilens midterkonsol.
- Instrumentet kræver en indbygningsåbning på ∅52 mm. Inden der laves hul, kontrolleres omhyggeligt, at der er mindst 55 mm luft bag instrumentbrættet/konsollen.
- Fjern olietryksmålerens monteringsring og monter olietryksmåleren forfra. Fastgør olietryksmåleren med monteringsringen.
TILSLUTNING
- Fjern bilbatteriets minus (-) kabel.
- Monter olietryksføleren 1/8" NPT. Spænd føleren ordentligt til ved monteringen, så du undgår lækage af olie.
- Slut kablet fra olietryksmålerens "-" tilslutning (GND) til minus (-) jord på motoren, tæt på føleren.
- Slut kablet fra olietryksmålerens "+" tilslutning til +12 V i tændingslåsen.
- Slut kablet fra olietryksmålerens "S" tilslutning til følerens tilslutning "G".
- Slut følerens tilslutning til minus (-) jord.
- Slut olietryksmålerens lampefatning/belysningskabel til bilens almindelige instrumentlys (via sikringsdåsen).
- Sæt bilbatteriets minus (-) kabel på plads efter afsluttet tilkobling.
ADVARSEL!
Kablet fra olietryksmålerens "S" tilslutning til føleren må IKKE røre ved nogen af tændkablerne, da dette vil beskadige føleren.
