BRUGSANVISNING 19-1628 Biltema

7.2 Vedlikeholdspunkter

Læs denne vejledning, før produktet anvendes, og gem den til fremtidig brug. Vær især opmærksom på sikkerhedsforskrifterne. Vi tager forbehold for, at illustrationer og beskrivelser ikke passer fuldt ud på produktet.

2. TEKNISKE DATA

Mål .66 x 46 x 26 cm

Arbejdstryk....6 - 8 bar

Vægt 6 kg

Volumen .....201

3. ANVENDELSESOMRÅDE

19-628 er en trykluftdrevet småtingsvasker, der er beregnet til:

• Rensning af mindre maskin- og motordele
• Bruges iht. instruktionerne i denne manual.

Produktet må ikke:

• Bruges med letantændelige opløsningsmidler
• Bruges til andet end det, som det er beregnet til.

4. SIKKERHEDSFORSKRIFTER

4.1 Brug af småtingsvasker

• Læs altid manualen og sikkerhedsforskrifterne for brugen.
• Brug kun vandopløselige rengøringsmidler. Andre kemikalier og brandfarlige stoffer kan medføre ulykker.
• Rengøringsmidlet/vandet må ikke være varmere end 40 °C.
  • Tør straks spild op.
• Brug ikke småtingsvaskeren, hvis den er utæt.
• Forsøg ikke at rense absorberende materialer som papir, stof, træ eller skind.
• Læg ikke varme genstande i småtingsvaskeren.

4.2 Brug af trykluft

• Kontroller, at alle dele, slanger, koblinger og afskærmninger er hele.
• Kontroller, at tilslutninger er tætte.
• Kontroller, at betjeningsgrebene fungerer, så du kan slukke med det samme i en farlig situation.
• Brug kun anbefalet tilbehør og reservedele.
• Undgå utilsigtet start ved at fjerne trykluftslangen før service og reparation.
• Efterlad aldrig produktet uden opsyn, när trykluftslangen er sluttet til.
• Brug det anbefalede arbejdstryk.
• Bær aldrig produktet i trykluftslangen.
  • Følg kompressorens serviceanvisninger.
• Produktet må kun bruges af personer med viden om trykluft.
• Ret aldrig trykluft mod mennesker og dyr.
• Brug personligt sikkerhedsudstyr. Arbejde med trykluft kan frembringe giftige gasser og støv.
• Læs brugsanvisninger og sikkerhedsforskrifter for de produkter, der benyttes sammen med produktet.

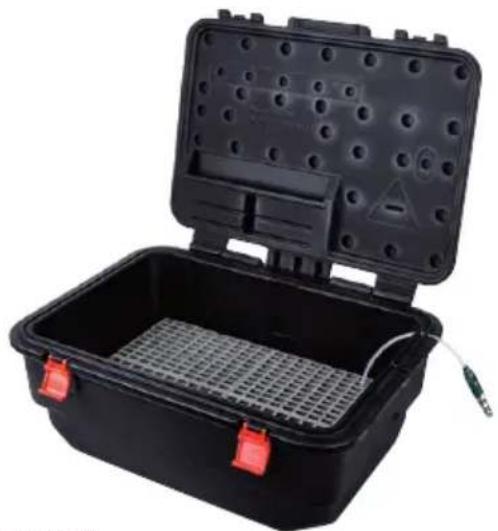

5. OVERSIGTSBILLEDE

Pak udstyret ud af kartonen, og kontroller, at det ikke er beskadiget.

Påfyldning af rensevæske

Åbn låget, og påfyld det anbefalede opløsningsmiddel (vandopløseligt rengøringsmiddel). Tanken rummer 20 liter.

ADVARSEL! Brug ikke letantændelige opløsningsmidler (benzin, toluen, fortynder og lignende).

Anvendelse

1. Åbn låget.
2. Kontroller, at der er tilstrækkeligt opløsningsmiddel i tanken.
3. Opløsningsmidlet kan genvindes og bruges næste gang,
4. Kontroller, at tryklufttilslutningen er lukket, og tilslut trykluft.
5. Ilæg de dele, der skal renses, og åbn forsigtigt for trykluften, så der dannes den ønskede mængde bobler. Renseren kan køre med åbent eller lukket låg.

FORSIGTIG! Risiko for stænk og gasser fra rengøringsmidlet! Beskyt øjnene samt klæder og mund.

1. Afbryd trykluften, åbn låget, og suppler evt. rengøringen vha. en pensel.
2. Lad delene dryppe af, indtil der ikke drypper mere rengøringsmiddel fra delene.
3. Fjern trykluften, når du er færdig.

7. VEDLIGEHOLDELSE

7.1 Opbevaring

• Tanken skal tømmes helt og tørre, inden den fl yttes eller opbevares.
• Opbevar småtingsvaskeren tört.
• Opbevar ikke småtingsvaskeren i nærheden af brandfarlige materialer.

7.2 Servicepunkter

• Rens trykluftkoblingen regelmæssigt.
• Tør småtingsvaskeren af efter brugen.

7.3 Fejlfi nding

Problem Mulig årsag Afhjælpning
Der dannes ikke bobler	Trykluftlækage.	Kontroller slanger og koblinger.

8. AFFALD

Genbrug uønsket materiale i stedet for at bortskaffe det sammen med husholdningsaffaldet. Sorter alle maskiner, tilbehør og emballage, og indlever dem på en genbrugsplads, så de bortskaffes miljøvenligt.

9. APPENDIKS

Information om installation af kompressor

1. Kompressor - Følg pasningsanvisningen, og tøm lufttanken for vand hver dag.
2. Afspærringsventil

3. Trykluftrør - For at kompensere for trykfald i lange trykluftrør på over 8 m kan trykket øges. Slangens indvendige diameter skal helst være mindst 1/2" eller være i en ringledning.

4. Vandudskiller - Trykluft indeholder fugt og forureninger, som kan forårsage rust og/eller øget slitage. Vand kondenseres i trykluftslanger.

5. Trykregulator - For højt tryk kan beskadige værktøjet og forkorte dets levetid. Regulering af arbejdstrykket skal foregå så tæt på trykluft-værktøjet som muligt.
6. Tågesmører - Smører trykluftværktøjet korrekt, så det får optimal levetid.
7. Trykluftslange
8. Trykluftværktøj
