BRUGSANVISNING 42-435 Biltema
Blitslys i samme gruppe blinker samtidig.
Medfølgende monteringsdetaljer:
2 stk. fl ate beslag, og 2 stk. vinklede beslag.
2 stk. M3 x 6 mm, 2 stk. M3 x 8 mm og 2 stk. M4 x 16 mm
2 stk. M3-skiver

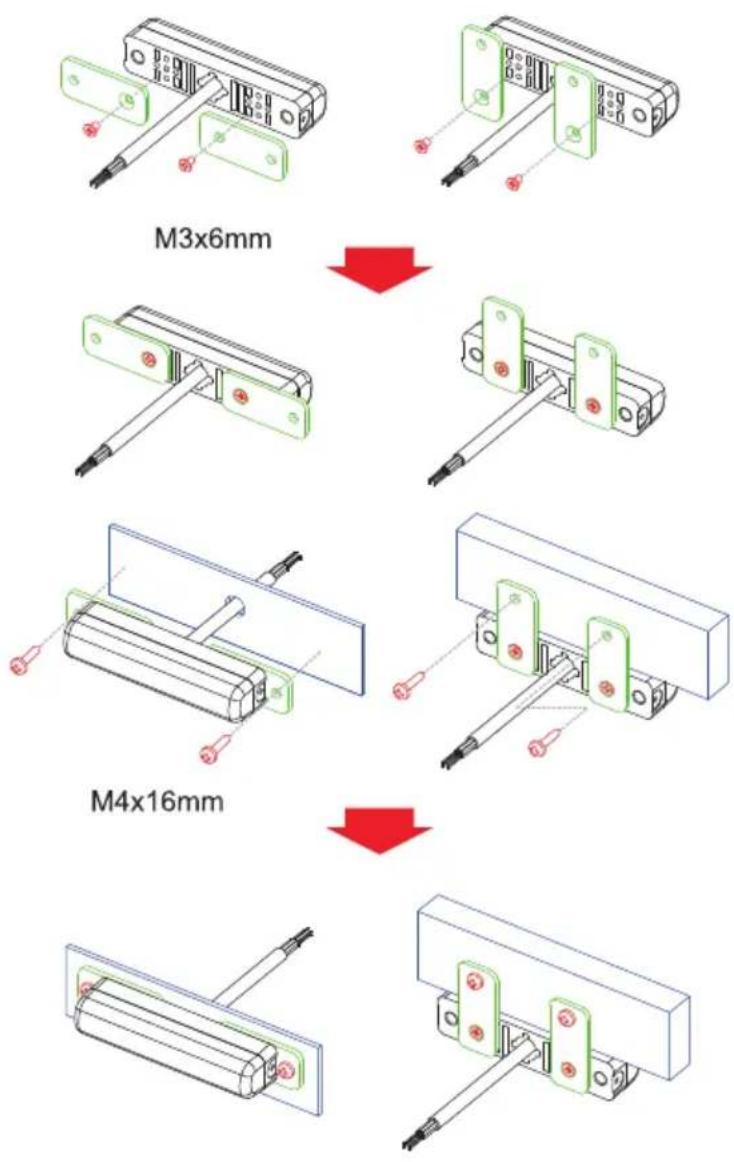

Fast montering
- Skru fast beslagene på lampen.
- Skru fast beslagene der lampen skal monteres.

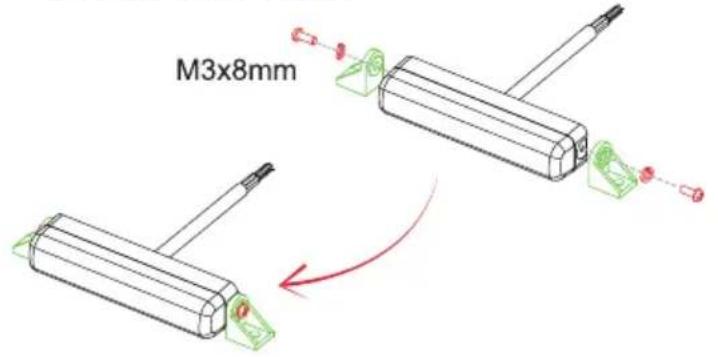

- Skru fast beslagene på lampen.
- Skru lett fast beslagene der lampen skal monteres.
- Still lampen i ønsket vinkel, og fest deretter skruene godt.
E-mærket i henhold til ECE R10 og R65 Klasse II.
TILSLUTNING
| LEDNING BESKRIVELSE | |
| Rød | Pluspol (sikring 2 A). |
| Sort | Jord/Stel |
| Blå | Til valg af blitzmønster og synkronisering |
| Hvid | Dag/nat-funktion |
| Grøn | Konstant lys. |
Tilslutningsmuligheder
Blitzlysmønster
Tilslut BLÅ ledning til pluspolen for at vælge det næste blitzmønster.
Tilslut BLÅ ledning til pluspolen i 3-5 sekunder for at nulstille blitzmønsteret til mønster 1.
| NR. BESKRIVELSE | |
| 1 Single | 120 (R65) |
| 2 Double | 120 (R65) |
| 3 Single | (SAE)(CAT13) |
| 4 Double | (SAE) |
| 5 Quad | (SAE) |
| 6 Single fast | |
| 7 Double fast | |
| 8 Quad fast | |
| 9 Quad fast continue | |
| 10 Combo 1 | |
| 11 Combo 2 | |
| 12 Speed up | |
| 13 Random | |
| 14 Steady burn | |
Dag-/natlys
Tilslut HVID ledning til pluspolen, så reduceres lysintensiteten til 60% for natkørsel. (Denne funktion påvirker kun blitzmønster 1-10).
Synkronisering
Bruges til synkronisering ved tilslutning af fl ere blitzlys. Tilslut BLÅ ledning fra alle blitzlys, så indstilles alle til samme blitzmønster.
Samtidig eller alternativt blitzlys
Tilslut BLÅ ledning til pluspolen i 7 sekunder for at gå til grupperingsfunktion.
1 LED-blitz - gruppe 1 (tilslut BLÅ ledning til pluspolen for at skifte gruppe)
2 LED-blitz - gruppe 2
Blitzlys i samme gruppe blinker samtidig.
Blitzlys i forskellige grupper blinker skiftevis.
Tilslut GR∅N ledning til pluspolen for at blitzlyset skal lyse konstant.
MONTERING
Medfølgende monteringsdele:
2 stk. fl ade beslag og 2 stk. vinkelbeslag.
2 stk. M3x6 mm, 2 stk. M3x8 mm og 2 stk. M4x16 mm
2 stk. M3 skiver

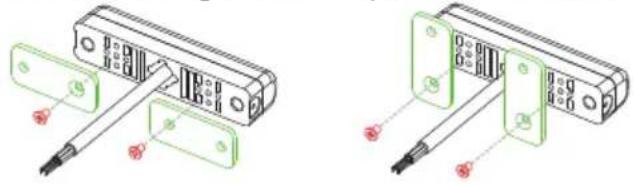

Fast montering
- Skru beslagene fast på lygten.
- Skru beslagene fast, hvor lygten skal monteres.

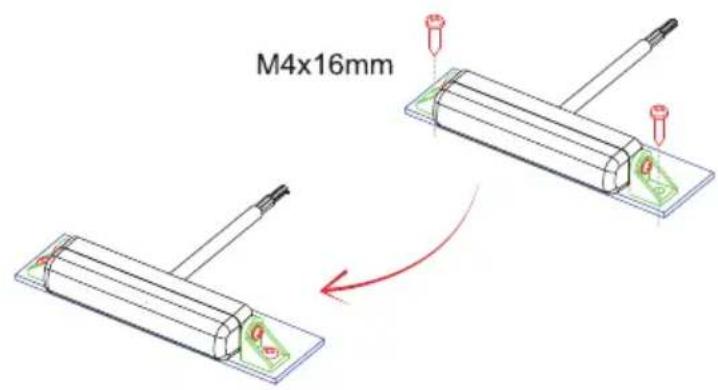

- Skru beslagene fast på lygten.
- Skru beslagene let fast, hvor lygten skal monteres.
- Indstil lygten i den ønskede vinkel, og spænd derefter skruerne fast.
Brugte elektriske og elektroniske produkter, også alle typer batterier, skal afl everes der, hvor der indsamles til genbrug. (Iht. direktiv 2012/19/EU og 2006/66/EC).
