BRUGSANVISNING 88-741 Biltema

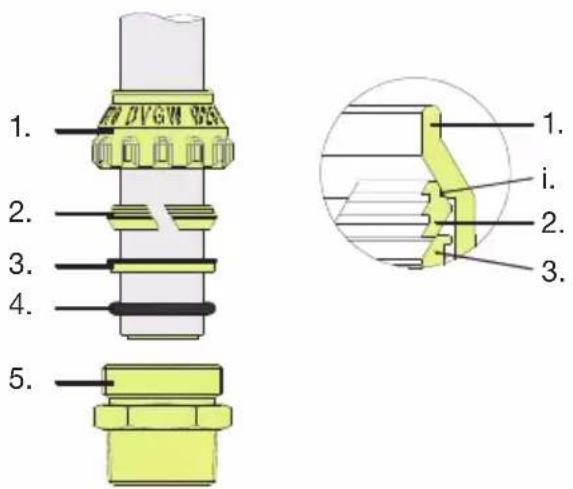

Det lille sporet utvendig i den slissede klemringen (i) skal være vendt mot mutteren.
| Antall om-dreininger(min og maks.) | 1-1,5 1 | 1,5 1-1,5 | 1,5-2 1,5 | -2 1,5-2 |

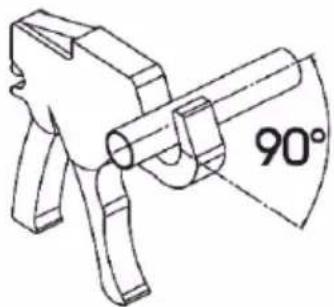

Viktig:
Slangen skal overskæres vinkelret. Brug ikke stiksav eller vinkelsliber, da det kan medføre, at slangen deformeres. Afgrat slangen grundigt på ydersiden og indersiden for at fjerne eventuelle resterende grater.


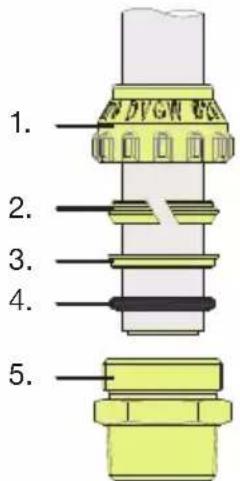

90°Tilslutning af koblingen til slangen
Det er ikke nødvendigt at løsne møtrikken helt, när koblingen monteres på slangen, men det er vigtigt, at slangen er afgratet korrekt på ydersiden, så tætnings-O-ringen ikke beskadiges. Hvis møtrikken løsnes helt, skal alle monteringsdele skydes ind på slangen i følgende rækkefølge:
- Møtrik med indvendigt gevind
- Opslidset / delt klemring af messing
- Tætningsring af messing
- O-ring af NBR-gummi
- Hovedelement af messing med udvendigt gevind
Den lille rille på ydersiden af den opslidsede spændering (i) skal vende mod møtrikken.
For at lette monteringen smøres den opslidsede spændering (2) og tætningsringen med et passende smøremiddel til drikkevands-installationer. Spænd møtrikken (1) så meget som muligt ind på hovedelementet (5) med hånden. Spænd derefter møtrikken korrekt antal omdrejninger i henhold til nedenstående tabel.
Brug en rørtang eller lignende til at spænde møtrikken.
| ∅ Utv. rør mm | 20 | 25 | 32 | 40 | 50 | 60 |
| Antal omdrejninger (min og maks.) | 1-1,5 1 | -1,5 1-1,5 | 1,5-2 1,5 | -2 1,5-2 |
Vigtigt:
Kontroller, at koblingen er tæt, når installationen er afsluttet.
