BRUGSANVISNING 45-6077 Biltema

Denne manual indeholder vigtige informationer om produktets anvendelse samt eventuelle sikkerhedsrisici. Alle brugere opfordres til at læse manualen inden brug. Vi tager forbehold for, at illustrationer og beskrivelser af enkelte detaljer ikke altid er i fuld overensstemmelse med produktet. Gem manualen til fremtidig brug.

ANVENDELSESOMRÅDE

Dette produkt er beregnet til at blive brugt som en stige til fritstående pools, mens poolen er i brug. Så snart du er færdig med at bruge poolen, skal stigen sættes i sikkerhedsstilling.

MÆRKNING

Manual medfølger og skal læses inden brug og gemmes til fremtidig brug.

TEKNISKE DATA

Højde: 107 cm

Maks. belastning: ..... 150 kg

Min. temperatur: ..... -5 °C

- Børn må kun benytte produktet under opsyn af en voksen.

SIKKERHEDSINSTRUKTIONER

- Læs altid manualen før brug, og gem den til senere brug.

- Stigen må kun bruges til det formål, den er beregnet til.

- Stigen skal afprøves af en voksen, inden den placeres i poolen.

- Når du er færdig med at bruge poolen, skal du altid folde stigen op til sikkerhedsstilling, så ingen uvedkommende, ikke-svømmere kan komme ned i poolen.

- Stigen skal monteres iht. instruktionerne i denne manual.

• Stigen er IKKE legetøj.

- Brug altid stigen til at klatre.

- Stigen er af metal, hvilket betyder, at den er strømførende, hvis den kommer i kontakt med elektricitet.

• Maks. belastning: 150 kg.

NR.	DEL		ANTAL	NR.	DEL		ANTAL
1.		Skrue, 45 mm, med skive og hættemø-trik	9 stk.	9.		Buet stigeben, venstre	1 stk.
2.		Skrue, 40 mm, med skive og hættemø-trik	6 stk.	10.		Buet stigeben, højre	2 stk.
3.		Gangbro 2 stk.		11.		Lige ben 2 stk.
4.		Trappetrin 6 stk.		12.		Stigeben, venstre	1 stk.
5.		Låseklem-me	12 stk.	13		Stigeben, højre 1 stk.
6.		Lås 1 stk.		14		Venstre overdel 1 stk.
7.		Bundplade 1 stk.		15		Højre overdel 1 stk.
8.		Stiver 2 stk.

MONTERING

1. MONTERING AF SEKTION 1

1.1 Placer nederste läseklemme

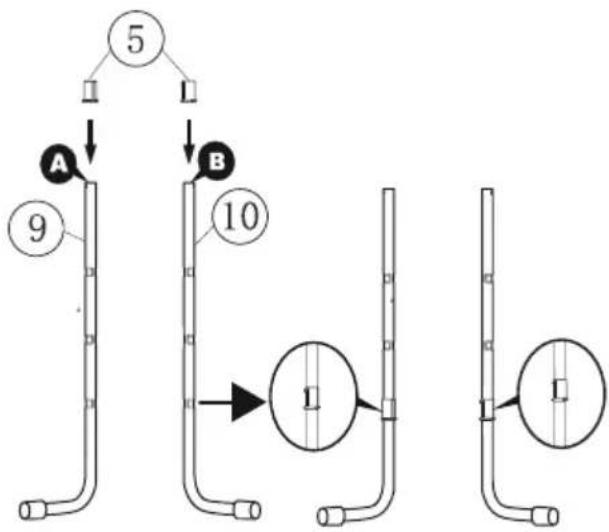

1. Placer det venstre, buede stigeben (9), markeret med A på oversiden, til venstre, og det højre buede stigeben (10), markeret med B på oversiden, til højre.
2. Tryk den nederste låseklemme (5) fast på benene A og B. Låseklemmen skal placeres i affasningen på benet med den brede side nedefter. Drej låseklemmen, indtil der høres et klik. Klammen er nu låst og kan ikke umiddelbart drejes uden brug af kraft.

OBS! Den fremspringende rille skal vende ind mod stigens midte, for at trinene skal kunne monteres.

1.2 Monter nederste trin

OBS! Trinene er mærket med A (venstre) og B (højre). A skal derfor placeres på stigens venstre ben og B på stigens højre ben.

1. Placer trinet (4) med A-markeringen vendt mod venstre på det ben, der er markeret med A, og B-markeringen vendt mod højre på det ben, der er markeret med B.

A B A B

1. Tryk trinet (4) ned, indtil det ligger tæt an mod låseklemmen (5). OBS! Hvis rillen i trinet ikke passer ind i den fremspringende rille på lå-

seklemmen, er låseklemmen monteret forkert (se den korrekte montering i afsnittet "Påsætning af låseklemme").

A B

1. Drej låseklemmen, indtil der høres et klik. Klammen er nu låst og kan ikke umiddelbart drejes uden brug af kraft. OBS! Den fremspringende rille skal vende ind mod stigens midte, for at trinene skal kunne monteres.

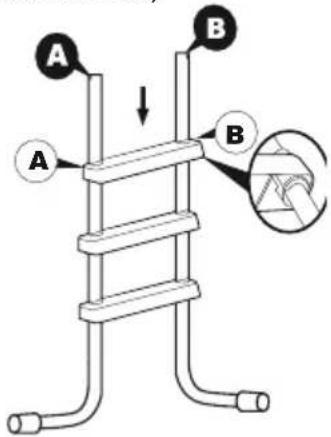

1.4 Monter midterste trin

BEMÆRK! Trinene er mærket med A (venstre) og B (højre). A skal derfor placeres på stigens venstre ben og B på stigens højre ben.

1. Placer trinet (4) med A-markeringen vendt mod venstre på det ben, der er markeret med A, og B-markeringen vendt mod højre på det ben, der er markeret med B.

A B A B

1. Tryk trinet ned, indtil det ligger tæt an mod låseklemmen (5). OBS! Hvis rillen i trinet ikke passer ind i den fremspringende rille på låseklemmen, er låseklemmen monteret forkert (se den korrekte montering i afsnittet "Påsætning af låseklemme").

A B A B

1. Drej låseklemmen, indtil der høres et klik. Klammen er nu låst og kan ikke umiddelbart drejes uden brug af kraft. OBS! Den fremspringende rille skal vende ind mod stigens midte, for at trinene skal kunne monteres.

OBS! Trinene er mærket med A (venstre) og B (højre). A skal derfor placeres på stigens venstre ben og B på stigens højre ben.

1. Placer trinet (4) med A-markeringen vendt mod venstre på det ben, der er markeret med A, og B-markeringen vendt mod højre på det ben, der er markeret med B.

A B A B

1. Tryk trinet ned, indtil det ligger tæt an mod låseklemmen (5). OBS! Hvis rillen i trinet ikke passer ind i den fremspringende rille på låseklemmen, er låseklemmen monteret forkert (se den korrekte montering i afsnittet "Påsætning af låseklemme").

A B A B

2. MONTERING AF SEKTION 2

2.1 Placer benene på bundpladen

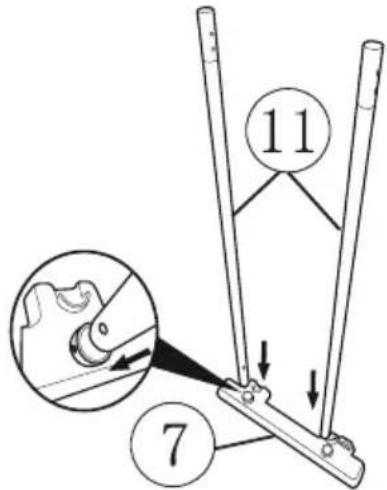

1. Anbring de to lige ben (11) på bundpladen (7).

11 7

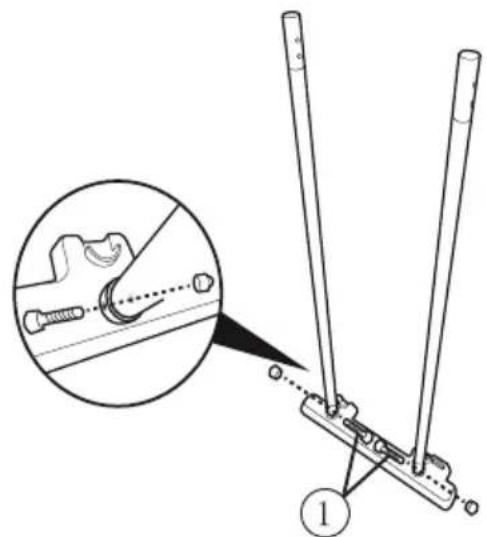

2.2 Spænd benene fast på bundpladen

1. Sæt to 45 mm skruer (1) i indefra med hættemøtrikken vendt udad.

1. Spænd dem fast med værktøj.

3. MONTERING AF SEKTION 3

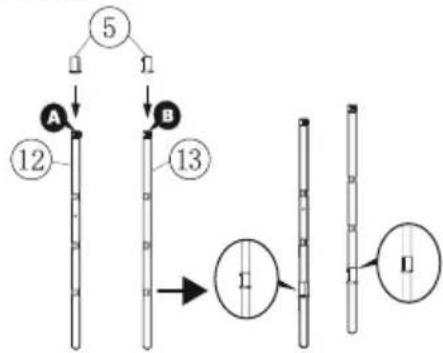

3.1 Placer nederste läseklemme

1. Placer venstre stigeben (12), markeret med A på oversiden, til venstre og højre stigeben (13), markeret med B på oversiden, til højre.
2. Tryk den nederste låseklemme (5) fast på benene A og B. Låseklemmen skal placeres i affasningen på benet med den brede side nedefter. Drej låseklemmen, indtil der høres et klik. Klammen er nu låst og kan ikke umiddelbart drejes uden brug af kraft. OBS! Den fremspringende rille skal vende ind mod stigens midte, for at trinene skal kunne monteres.

3.2 Monter nederste trin

OBS! Trinene er mærket med A (venstre) og B (højre). A skal derfor placeres på stigens venstre ben og B på stigens højre ben.

1. Placer trinet (4) med A-markeringen vendt mod venstre på det ben, der er markeret med A, og B-markeringen vendt mod højre på det ben, der er markeret med B.

A B A B

1. Tryk trinet (4) ned, indtil det ligger tæt an mod låseklemmen (5). OBS! Hvis rillen i trinet ikke passer ind i den fremspringende rille på låseklemmen, er låseklemmen monteret forkert (se den korrekte montering i afsnittet "Påsætning af låseklemme").

A B

1. Drej låseklemmen, indtil der høres et klik. Klammen er nu låst og kan ikke umiddelbart drejes uden brug af kraft. OBS! Den fremspringende rille skal vende ind mod stigens midte, for at trinene skal kunne monteres.

3.4 Monter midterste trin

OBS! Trinene er mærket med A (venstre) og B (højre). A skal derfor placeres på stigens venstre ben og B på stigens højre ben.

1. Placer trinet (4) med A-markeringen vendt mod venstre på det ben, der er markeret med A, og B-markeringen vendt mod højre på det ben, der er markeret med B.

A B A B

1. Tryk trinet ned, indtil det ligger tæt an mod låseklemmen (5). OBS! Hvis rillen i trinet ikke passer ind i den fremspringende rille på låseklemmen, er låseklemmen monteret forkert (se den korrekte montering i afsnittet "Påsætning af låseklemme").

A B A B

1. Drej låseklemmen, indtil der høres et klik. Klammen er nu låst og kan ikke umiddelbart drejes uden brug af kraft. OBS! Den fremspringende rille skal vende ind mod stigens midte, for at trinene skal kunne monteres.

3.6 Monter øverste trin

OBS! Trinene er mærket med A (venstre) og B (højre). A skal derfor placeres på stigens venstre ben og B på stigens højre ben.

1. Placer trinet (4) med A-markeringen vendt mod venstre på det ben, der er markeret med A, og B-markeringen vendt mod højre på det ben, der er markeret med B.

A A B B

1. Tryk trinet ned, indtil det ligger tæt an mod låseklemmen (5). OBS! Hvis rillen i trinet ikke passer ind i den fremspringende rille på låseklemmen, er låseklemmen monteret forkert (se den korrekte montering i afsnittet "Påsætning af låseklemme").

A B A B

4. MONTERING AF STIVER PÅ OVERDELEN

1. Placer stiveren (8) på ydersiden af venstre overdel (14 - markeret med C).
2. Sæt to 40 mm skruer (2) i indefra med hættemøtrikken vendt udad.

1. Spænd dem fast med værktøj.

4.2 Placer stiver på højre overdel

1. Placer stiveren (8) på ydersiden af højre overdel (15) – siden med to huller i underkanten skal vende fremad.
2. Sæt to 40 mm skruer (2) i indefra med hættemøtrikken vendt udad.

15 8 2 2 2

1. Spænd dem fast med værktøj.

5. MONTERING AF OVERDEL PÅ STIGEN

5.1 Placer overdele på sektion 1

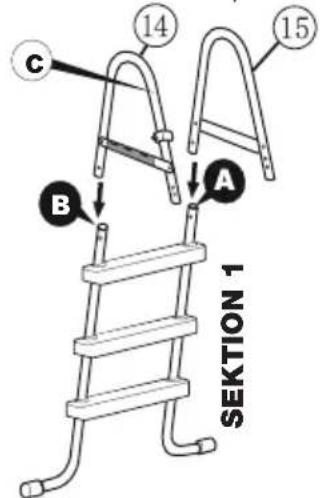

1. Placer venstre overdel (14), mærket C, på sektion 1's B-stolpe.
2. Placer højre overdel (15) med stiveren vendt udad på sektion 1's A-stolpe.

C 14 15 A B SEKTION 1

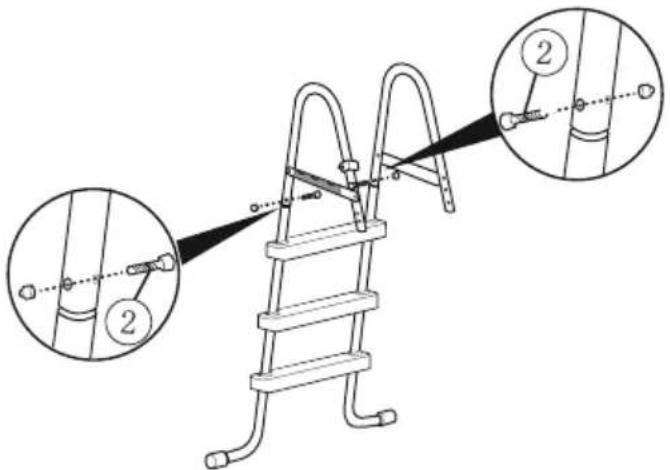

5.2 Spænd overdele fast på sektion 1

1. Sæt to 40 mm skruer (2) i indefra med hættemøtrikken vendt udad.
2. Spænd dem fast med værktøj.

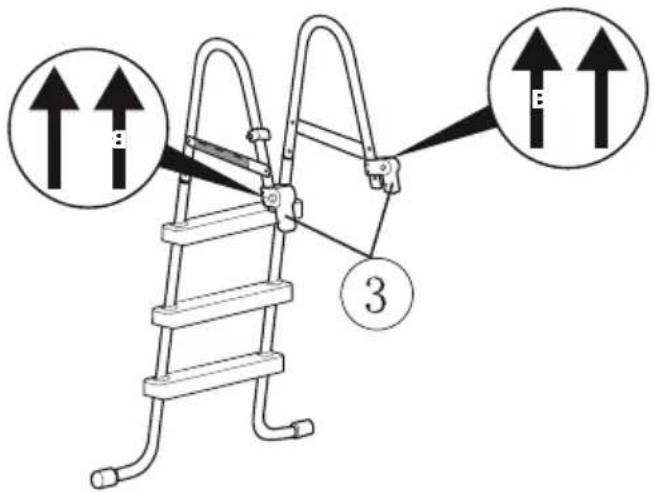

1. Før gangbroerne (3) på plads på overdelene med pilene pegende opad. OBS! Spænd ikke gangbroerne fast. Skruerne skal også holde den næste sektion på plads.

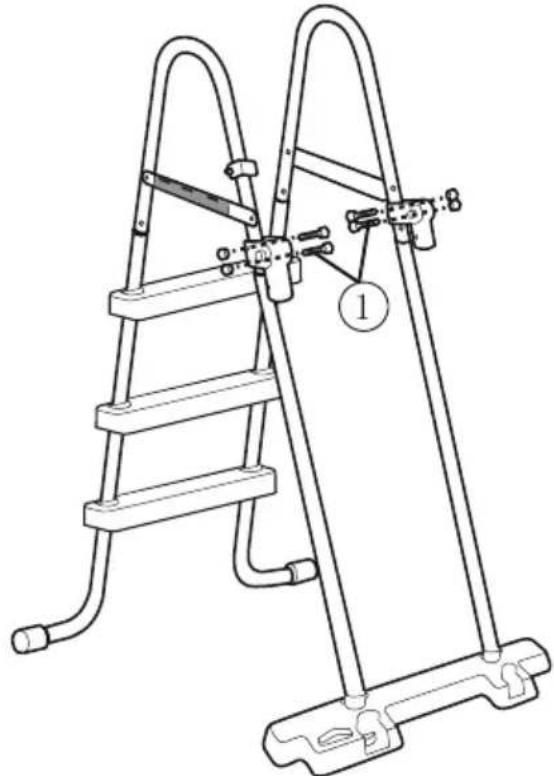

5.4 Spænd overdele fast på sektion 2

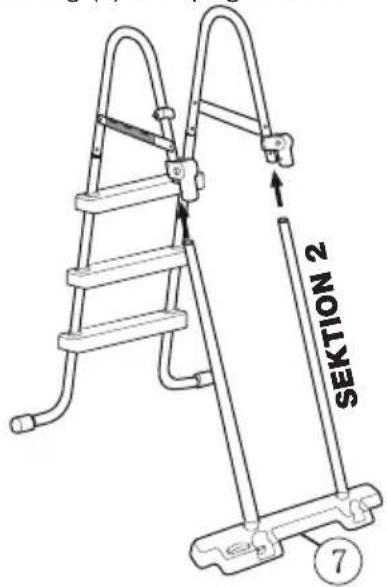

1. Tilslut sektion 2 til overdelen. OBS! Bundpladens låsning (7) skal pege udad.

SEKTION 2 7

1. Juster gangbroerne (3), så hulbilledet er korrekt.
2. Sæt to 45 mm skruer (1) i på hver side indefra med hættemøtrikken vendt udad.

1. Spænd dem fast med værktøj.

6. KOMPLETTERING AF STIGEN

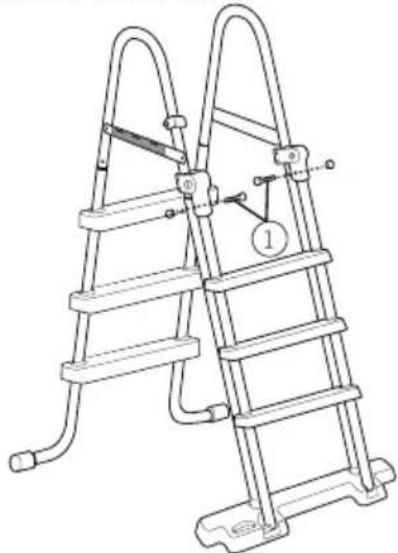

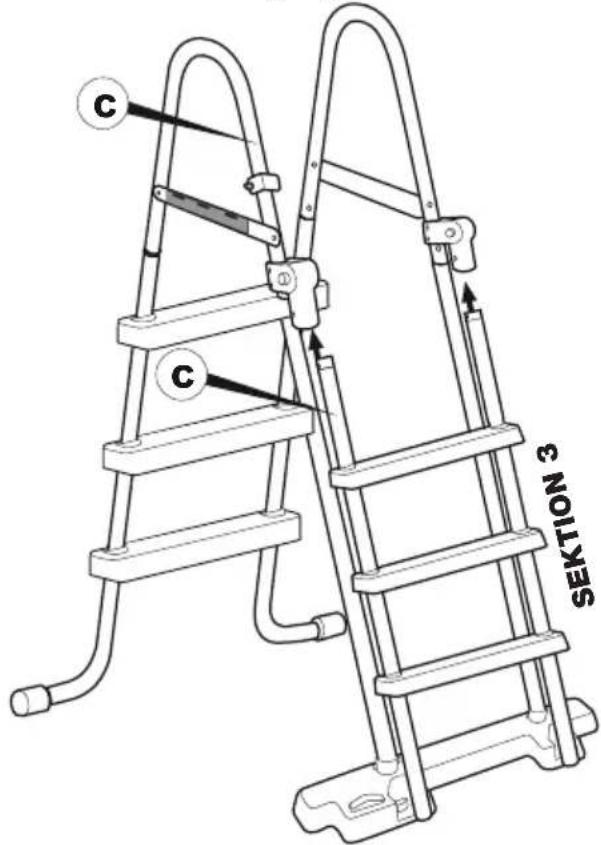

6.1 Tilslut sektion 3 til gangbroerne

1. Drej sektion 3, så C-markeringen sidder på venstre side.
2. Før sektion 3 ind i gangbroernes huller.

C C SEKTION 3

1. Sæt to 45 mm skruer (1) i indefra med hættemøtrikken vendt udad.

1. Spænd dem fast med værktøj.

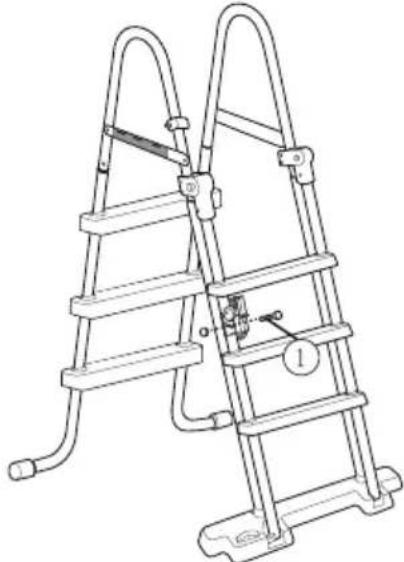

6.2 Monter låsen

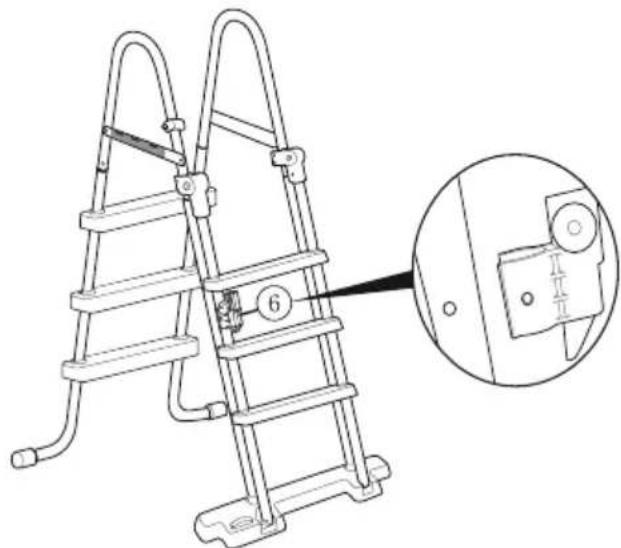

1. Tryk låsen (6) med knappen vendt mod venstre på plads på den C-markerede stolpe.

1. Sæt en 45 mm skrue (1) i indefra med hættemøtrikken vendt udad.

1. Spænd den fast med værktøj.

BRUG

VIGTIGT! Stigen skal afprøves af en voksen, inden den stilles ned i poolen.

OBS! Stigen er kun beregnet til brug sammen med fritstående pools.

1. Placer stigen i poolen

Løft stigens ene ende op over poolkanten. Anbring derefter stigen, så den ene ende står stabilt på poolens bund, og den anden ende, den med opklappelig stige, står stabilt på jorden uden for poolen.

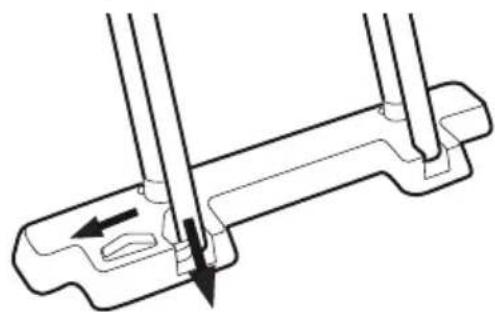

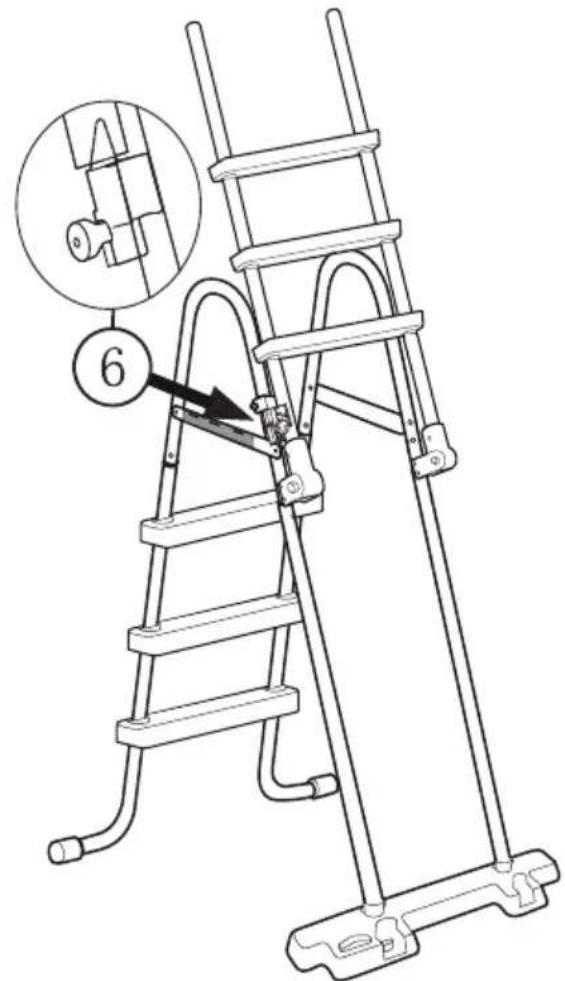

2. Placering af stigen i sikkerhedsstilling

Når du er færdig med at bruge poolen, skal du altid folde stigen op til sikkerhedsstilling, så ingen uvedkommende, ikke-svømmere kan komme ned i poolen.

1. Løsn låsen på stigens bundplade (7), mens du trækker stigen udad.

1. Fold stigen helt op, indtil du hører låsen (6) klikke. Kontroller, at den er låst, med et lille ryk.

3. Placering af stigen i badestilling

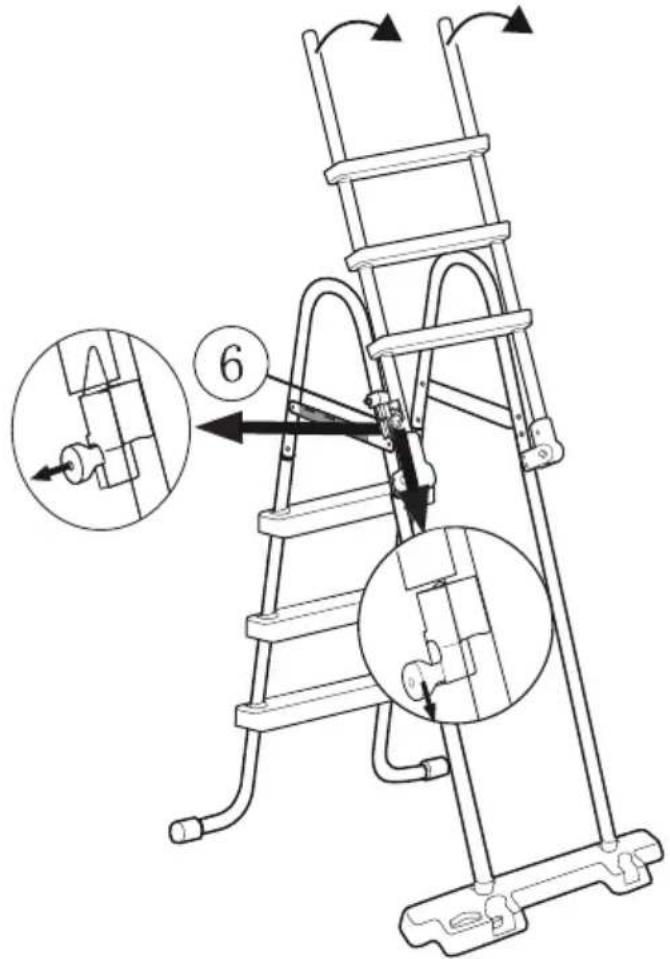

1. Løsn låsen (6) ved at trække den udad og derefter nedad, mens du trækker stigen udad.

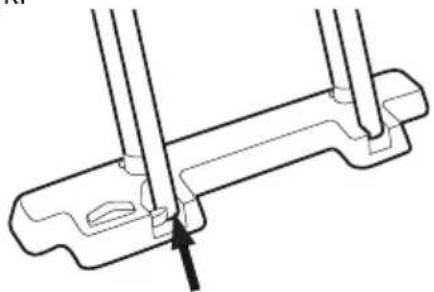

1. Når stigen er foldet helt ned, skal du trykke den indad på bundpladen, indtil låsen går i lås med et klik. Kontroller, at den er låst, med et lille ryk.

• Opbevar stigen uden for børns rækkevidde.
• Opbevar stigen tört, og læg aldrig andre genstande på stigen.
• Hold stigen ren.
• Kontroller regelmæssigt, at alle monteringsbeslag er hele.
• Brug ikke stigen ved temperaturer under -5 °C.
