BRUGSANVISNING 86-5610 Biltema
- Koble tilkoblingsslangene til rørene med kaldt og varmt vann.
OBS! Køkken-blandingsbatteriet skal installeres iht. gældende love og forordninger for bygnings- og vandinstallation. Kontakt en fagmand, hvis du er usikker.
OBS! Luk for hovedhanen, inden monteringen påbegyndes!
OBS! Spænd ikke koblingerne for hårdt, da det kan beskadige slanger og pakninger.
OBS! Kontroller jævnligt, at installationen er tæt.
TEKNISKE DATA
Maks. arbejdstryk: .....10 bar
Maks. vandtemperatur:.....+70 °C
Monteringshul: ....035 mm
Materiale:
Blandingsbatteri: Forkromet messing, blyfri.
Tilslutningsslanger: Neoperl SOFTPEX®
Inderslange ("pull out"): Neoperl® PE-RT
Tilslutninger, slanger:
Rød: Varmt vand
Blå: Koldt vand
Følgende værktøj er nødvendigt til montering af blandingsbatteriet:
- Skiftenøgle
- Stjerneskruetrækker
MONTERING

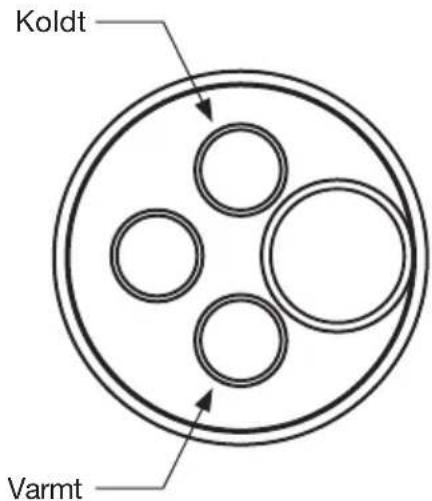

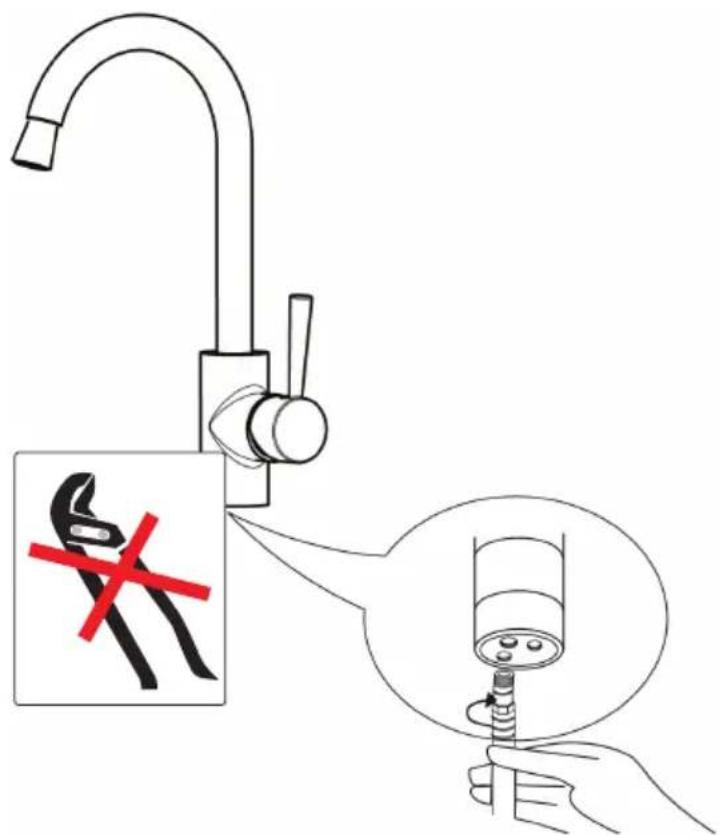

- Monter først tilslutningsslangerne på blandingsbatteriets indsats som vist på fig. A.
OBS! Brug kun håndkraft (ikke værktøj).

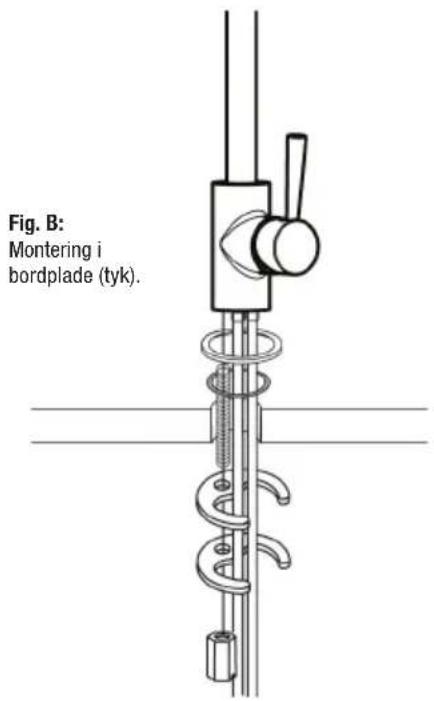

- Bordplade (tyk): Monter blandingsbatteriet som vist på fig. B.


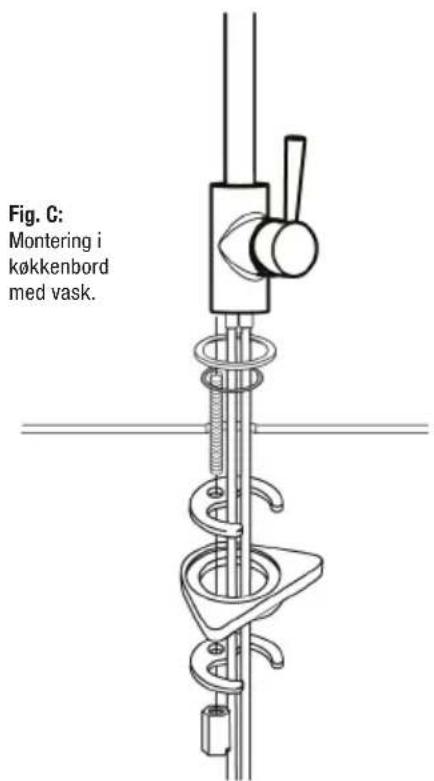

Fig. B: Montering i bordplade (tyk).- Køkkenbord med vask: Blandingsbatteriet skal monteres med støttepladen som vist på fig. C.
OBS! Tilslutningsslagerne må ikke vrides, bøjes eller strækkes, da det kan beskadige slanger og pakninger.

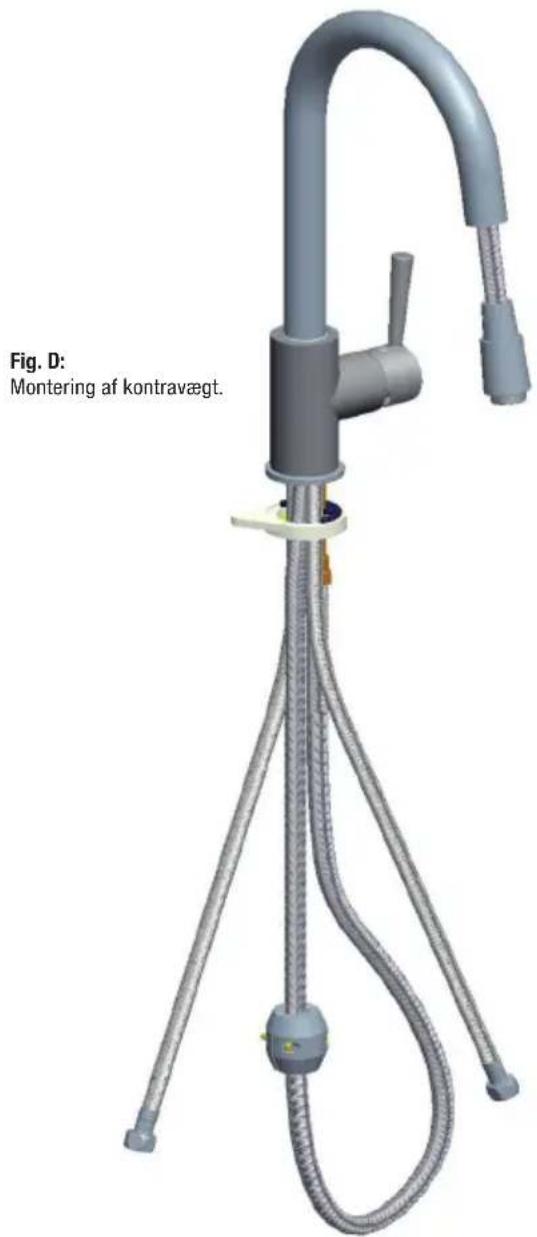

- Fastgør kontravægten på den udtrækkelige inderslange som vist på fig. D.
OBS! Hvis kontravægten ikke placeres korrekt, vil den automatiske tilbagetrækning af strålehovedet ikke fungere.
OBS! Inden blandingsbatteriet benyttes første gang, skal systemet renses. Afmonter strålehovedet, og lad vandet løbe i nogle minutter. Skru strålehovedet på igen.
RENG∅RING OG VEDLIGEHOLDELSE
Rengør overfladen med en blød klud og vaskemiddel eller sprit. Brug ikke syreholdige rengøringsmidler. Kontroller jævnligt, at installationen er tæt.
