BRUGSANVISNING 15-236 Biltema

Er resistansen under 10 kohm, lyser den grønne lysdioden. Finnes det ingen last på ledningen, indikerer den grønne lysdioden at ledningen er kortsluttet.

VEDLIKEHOLD

• Kun til at teste jævnstrøm, DC, op til 42 V.
• Må ikke anvendes til vekselstrøm, AC.
• Må ikke tilsluttes et kredsløb, som er koblet direkte eller indirekte til vekselstrøm.
• Må ikke sluttes til komponenter eller kredsløb i tændingssystemet.
• Dele, som er følsomme overfor spændingseller strømpeaks, som f.eks. airbags og elektroniske styresystemer, skal frakobles.
• Glem ikke at gendanne eventuelle enheder, som blev koblet fra, när målingen er færdig.
• Følg altid instruktionerne i køretøjets håndbog, när dele af elsystemet skal kobles fra.
• Produktet tåler ikke fugt og vand.
• Forsøg aldrig at reparere produktet, hvis det ikke virker.

BRUG AF MÅLEPROBEN

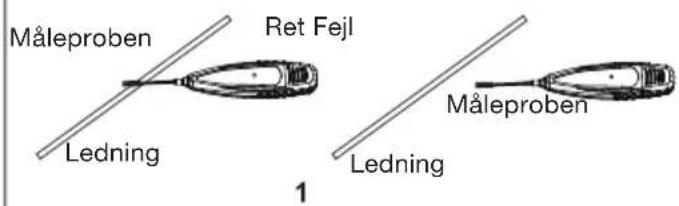

Måleproben er lavet af bändstål, som kan bøjes for lettere at kunne komme til, hvor pladsen er trang. Afhængig af kredsløbets karakteristik og modtagerens følsomhed opfanger måleproben signalet uden direkte berøring af ledningen Det bedste resultat opnås, når probespidsen føres enten over eller under ledningen. Se fig. 1

Måleproben Ret Fejl Ledning 1 Måleproben Ledning

SELVTEST

1. Sæt omskifteren på senderen i position TONE. Den røde lysdiode skal nu lyse. Sker dette ikke, skal batteriet kontrolleres.
2. Start modtageren ved at dreje på fingerhju- let. Den røde lysdiode skal lyse. Sker dette ikke, skal batteriet kontrolleres.
3. Før modtageren mod senderen. Modtageren afgiver et lydsignal, når enhederne fungerer, som de skal.

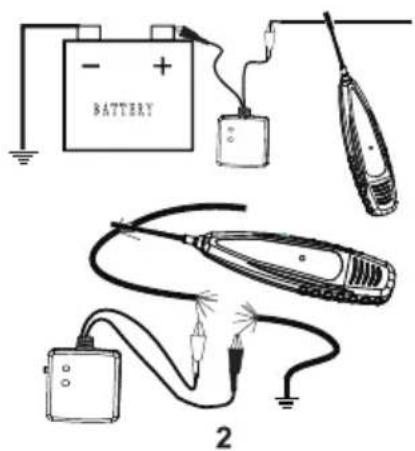

FIND BRUD PÅ LEDNING

1. Sæt senderenheden på position TONE.
2. Slut den sorte testklemme til jord og den røde testklemme til ledningen, som skal lokaliseres. Altenativt sættes den sorte klemme til pluspolen på batteriet og den røde klemme til ledningen, der skal lokaliseres.

BATTERY 2

1. Indstil følsomheden så du hører signalet. På undersiden af modtageren er der et uddag til høretelefoner, hvis det er nødvendigt.
2. Der høres lyd, så længe du følger ledningen med modtagerproben. Er der brud på ledningen, bliver lyden svag eller forsvinder.

FIND KORTSLUTNING

1. Sluk for spændingen og belastningen, f.eks. en lampe, på den ledning, der skal kontrolleres.
2. Sæt omskifteren på senderboksen i position CONT.
3. Slut testkablerne til ledningen, hvor belastningen sad.

Er modstanden under 10 kohm, lyser den grønne lysdiode. Hvis der ikke er nogen belastning på ledningen, indikerer den grønne lysdiode, at ledningen er kortsluttet.

VEDLIGEHOLDELSE

• Tør sender- og modtagerenheden af med en fugtig klud. Brug aldrig opløsningsmidler.
• Sluk enhederne, når de ikke er i brug, det sparer på batterierne.
• Opbevar produkterne tørt og ved normal stuetemperatur.
• Åben batteridækslet på de respektive enheder og udskift med et nyt 9 V batteri, hvis det er nødvendigt.

EL-AFFALD

Brugte elektriske og elektroniske produkter, også alle typer batterier, skal afleveres der, hvor der indsamles til genbrug. (Iht. direktiv 2002/96/EG og 2006/66/EC).
