BRUGSANVISNING 34-309 Biltema

Vægt af tagboksen: .....10 kg

Maks. tilladt hastighed: .....130 km/t

Opfylder standarden DIN 75302

MONTERINGSBESLAG

Læs manualen omhyggeligt, inden tagboksen monteres, og opbevar den et let tilgængeligt sted. Tagboksen passer til montering på de fl este typer lastholdere. Lastholderens bredde må være højst 82 mm, og højden skal være 15-40 mm. Afstanden mellem de to lastholdere kan være 550-850 mm.

MONTERING

Følg billederne bagest i manualen. Placer tagboksen centreret over de to lastholdere og parallelt med bilens sider. Kontroller, at både motorhjelm og bagklap kan åbnes, og at tagboksen kan fyldes og tømmes på sikker måde. Skru tagboksen fast på lastholderne med de medfølgende monteringsbeslag. Placer M6-møtrikkerne af metal i vingemøtrikkerne af plast (2/3). Brug de monteringshuller, der passer bedst, når tagboksen er korrekt placeret.

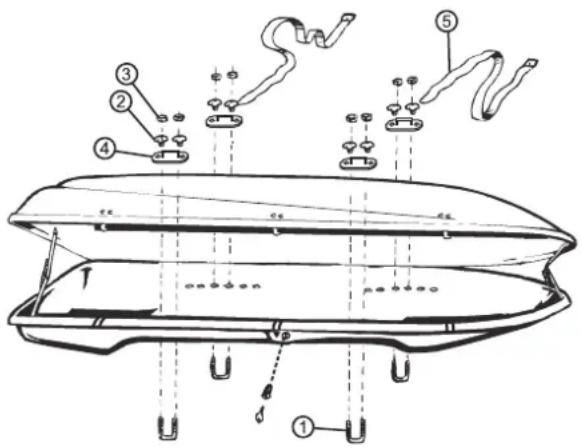

Monter U-bøjlerne (1) fra undersiden, omkring lastholderne og op gennem hullerne i bunden af tagboksen. Sæt plastskiverne (4) over de enkelte U-bøjler, og skru vingemøtrikkerne (2/3) fast. Spænd hårdt til med hånden, så det svarer til et tilspændingsmoment på ca. 2 Nm. Monter surreremmene (5) i rillerne på plastskiverne (4).

LASTNING

Placer bagagen jævnt fordelt i boksen. Maks. tilladt last i tagboksen er 50 kg. Når tagboksen fyldes, skal alle genstande spændes omhyggeligt fast med surreremmene.

Den total taglast består af følgende:

• Lastholdernes vægt
• Tagboksens vægt
• Lastens vægt

Overskrid aldrig den maksimalt tilladte taglast.

ÅBNING OG LUKNING

Tagboksen kan åbnes i højre side og har central låsning med nøgle (3 låsepunkter). Alle tre låsepunkter skal være korrekt låst (i indgreb), for at tagboksen skal være korrekt lukket. Kontroller ved at forsøge at løfte låget. Hvis det er vanskeligt at lukke låget, omplaceres lasten, så låget kan lukkes uden problemer. Tagboksen skal altid være låst under kørslen.

OBS: Nøglen kan kun tages ud af låsen, när tagboksen er korrekt låst. Kontroller alle låsepunkterne på tagboksen inden afgang.

INDEN K∅RSEL MED TAGBOKS

• Kontroller inden hver tur, at lastholdere og tagboks er korrekt sikrede på taget, samt at lasten er korrekt fastspændt. Hvis dette undlades, kan tagboksen løsne sig og forårsage en alvorlig ulykke.
• Vær forsigtig ved kørsel på steder med nedsat højde (tunneller, underjordiske garager, P-huse etc.). Afmonter tagboks og lastholdere ved vask i automatiske bilvaske-maskiner. Tagboksen øger bilens højde med op til 60 cm.
• Ved kraftig vind og/eller dårlige vejforhold skal hastigheden tilpasses.

Man skal altid udvise forsigtighed ved hurtig acceleration, opbremsning, ved kørsel i skarpe sving, ved kraftig sidevind og andre forhold, som kan påvirke bilens køreegenskaber negativt.

• Overskrid aldrig 130 km/t, der er den maks. tilladte hastighed ved kørsel med denne tagboks monteret på bilen.
• Afmonter tagboksen fra bilen efter endt brug.
• Rengør og kontroller tagboksen, inden den stilles væk til opbevaring. Brug et mildt rengøringsmiddel uden slibende virkning (f.eks. opvaskemiddel). Om nødvendigt smøres låse og låserigler med tynd olie (f.eks. symaskineolie). Sørg for, at olien ikke kommer i kontakt med tagboksens plastoverfl ade.
• Opbevar altid tagboksen vandret.
• Brug kun originale dele til montering.
