BRUGSANVISNING LU60LAF24 SIEMENS

da	Betjenings- og installationsvejledning	2	no	Bruksanvisning og installasjonsveiledning	34
fi	Käyttöohje ja asennusohjeet	18	sv	Bruks- och installationsanvisningar	50

1 Sikkerhed.... 2
2 Forhindring af materielle skader.... 4
3 Miljøbeskyttelse og besparelse.... 5
4 Driftstyper.... 5
5 Lær apparatet at kende.... 6
6 Generel betjening.... 6
7 Rengøring og pleje.... 6
8 Afhjælpning af fejl.... 8
9 Bortskaffelse 8
10 Kundeservice 9
11 MONTAGEVEJLEDNING.... 9
11.4 Sikker montage 10

1 Sikkerhed

Overhold informationerne om temaet sikkerhed, så du kan bruge dit apparat sikkert.

1.1 Generelle henvisninger

Her findes generelle informationer om denne vejledning.

■ Læs denne vejledning omhyggeligt igennem. Det er en forudsætning for, at apparatet kan anvendes sikkert og effektivt.
■ Denne vejledning retter sig til apparatets montør og bruger.
■ Overhold sikkerhedsanvisningerne og adverselshenvisningerne.
- Opbevar vejledningen og produktinformationerne til senere brug, og giv dem videre til en senere ejer.
- Kontrollér apparatet, när det er pakket ud. Tilslut ikke apparatet i tilfælde af transportskader.

1.2 Bestemmelsesmæssig brug

For at kunne anvende apparatet sikkert og korrekt skal anvisningerne om anvendelse iht. formål overholdes.

Dette apparat er kun beregnet til indbygning.

Overhold den specielle monteringsvejledning.

Sikkerheden under brugen er kun sikret, hvis apparatet er blevet monteret korrekt iht. montagevejledningen. Installatøren har ansvaret for, at apparatet fungerer fejlfrit på opstillingsstedet.

Anvend kun apparatet:

■ Iht. denne Brugs- og montagevejledning.
■ til at bortsuge mados.
■ i privat husholdning og i lukkede rum i huslige omgivelser.
- Op til en højde på maksimalt 2000 m over havets overflade.

Anvend ikke apparatet:

■ med et eksternt tidsur.

1.3 Begrænsning af brugerkreds

Undgå risici for børn og personer i risikogrupper.

Dette apparat kan bruges af børn, der er fyldt 8 år, samt af personer med begrænsede fysi- ske, sensoriske eller psykiske evner eller manglende erfaring og/eller viden, hvis de overvåges eller er blevet instrueret i en sikker brug af apparatet og har forstået de farer, der kan være forbundet med brugen af apparatet. Apparatet er ikke legetøj for børn.

Rengøring og brugervedligeholdelse må ikke udføres af børn, medmindre de er fyldt 15 år eller mere og overvåges.

Børn, som er under 8 år, skal altid befinde sig på sikker afstand af apparatet og dets tilslutningsledning.

1.4 Sikker anvendelse

Overhold disse sikkerhedsanvisninger under brugen af apparatet.

⚠ ADVARSEL – Fare for kvælning!

Børn kan trække emballagemateriale over hovedet eller vikle sig ind i det og blive kvalt.

• Opbevar emballagematerialet utilgængeligt for børn.
• Lad ikke børn lege med emballagemateriale.

Retursugning af forbrændingsgas kan medføre forgiftning. Varmekilder med brug af åben ild, som får tilført luft fra rummet, (f.eks. gas-, olie-, træ- eller kufyrede varmeapparater, gen- nemstrømningsvandvarmere, vandvarmere) henter forbrændingsluften fra opstillingsrum- met og leder røggas ud i det fri gennem et røggasanlæg (f.eks. en skorsten). Når en em-

hætte er tændt, suges der rumluft ud af køkkenet og tilstødende rum. Uden tilstrækkelig lufttilførsel opstår der et undertryk. Derved bliver giftige gasser fra skorsten eller aftræksskakt suget tilbage ind i opholdsrummene.

• Sørg altid for tilstrækkelig lufttilførsel, när apparatet anvendes med aftræksdrift i samme rum som et ildsted med lufttilførsel fra rummet.
  Risikofri drift er kun mulig, når undertrykket i rummet, hvor varmekilden er opstillet, ikke overskrider 4 Pa (0,04 mbar). Dette opnås, når den nødvendige forbrændingsluft kan strømme ind gennem åbninger, som ikke kan lukkes, f.eks. i døre eller vinduer, murkasser til indblæsnings-/udsugningsluft eller i form af andre tekniske foranstaltninger. En murkasse til indblæsnings-/udsugningsluft alene sikrer ikke, at grænseværdien overholdes.
• Kontakt under alle omstændigheder den ansvarshavende skorstensfejermester, som kan bedømme husets samlede ventilationstilstand, og som kan rådgive om korrekt ventilation.
  Hvis apparatet udelukkende benyttes med recirkulationsdrift, kan det bruges uden indskrænkninger.

Fedtaflejringerne i fedtfiltrene kan blive an- tændt.

• Anvend aldrig apparatet uden fedtfilter.
  ▶ Rengør fedtfiltrene ca. hver 2 måned.
  Der må aldrig arbejdes med åben ild i nærheden af apparatet (f.eks. flambering).
• Apparatet må kun installeres i nærheden af en varmekilde med åben ild til fast brændsel (f.eks. træ eller kul), hvis den pågældende varmekilde har en lukket, ikke aftagelig afdækning. Der må ikke forekomme gnister.

Varm olie eller fedt antændes hurtigt.

▶ Hold altid øje med varm olie og fedt.

▶ Forsøg aldrig at slukke brændende olie eller fedt med vand. Sluk for kogezonen. Kvæl forsigtigt flammerne med et låg, et brandtæppe eller lignende.

Tændte gaskogezoner uden pander eller gryder udvikler meget kraftig varme. En emhætte, som er placeret ovenover, kan blive beskadiget eller begynde at brænde.

- Gaskogezoner må kun være tændt, når der står en gryde eller pande på dem.

Der udvikles meget kraftig varme, når flere gaskogezoner er i brug samtidig. En emhætte, som er placeret ovenover, kan blive beskadiget eller antændt.

• Gaskogezoner må kun være tændt, når der står en gryde eller pande på dem.
  ▶ Aktiver ventilationen.
• Brug aldrig to gaskogezoner med maksimal flammestørrelse samtidigt i mere end 15 minutter. To gaskogezoner svarer til ét storblus.
• Brug aldrig det store blus længere end 15 minutter med over 5 kW, f.eks. med en wok.

⚠ ADVARSEL – Fare for forbrænding!

De tilgængelige dele bliver meget varme under brugen.

▶ Rør aldrig ved de varme dele.
▶ Hold børn på sikker afstand.

Apparat bliver meget varmt under brugen.

▶ Lad apparatet køle af, inden det rengøres.

⚠ ADVARSEL – Fare for tilskadekomst!

Komponenterne indvendig i apparatet kan ha-ve skarpe kanter.

- Udfør rengøring indvendig i apparatet med forsigtighed.

Genstande, som er placeret oven på apparatet, kan falde ned.

- Stil ikke genstande oven på apparatet.

Ændringer i den elektriske eller mekaniske konstruktion er farlige og kan medføre fejl-funktioner.

- Foretag ikke ændringer i den elektriske eller mekaniske konstruktion.

Lyset fra LED-lamper er meget skarpt og kan forårsage øjenskader (risikogruppe 1).

Se aldrig direkte ind i en tændt LED-lampe længere end 100 sekunder.

⚠ ADVARSEL – Fare for elektrisk stød!

Brug af apparatet uden jording er farligt.

▶ I Danmark er apparatet kun godkendt til brug i forbindelse med en stikkontakt type E.

Type E

Hvis der kun findes en stikkontakt af type K på tilslutningsstedet, skal apparatet tilsluttes med en egnet adapter. Kun på den måde er apparatet jordet korrekt. Denne adapter (reservedels-nr. 00623333) kan købes

Type K

hos kundeservice.

Et beskadiget apparat eller en beskadiget nettilslutningsledning er farlig.

▶ Brug aldrig et beskadiget apparat.
- Træk aldrig i nettilslutningsledningen for at afbryde apparatets forbindelse til strømnettet. Tag altid fat i nettilslutningsledningens netstik, og træk det ud.
Hvis apparatet eller nettilslutningsledningen er beskadiget, så træk straks nettilslutningsledningens netstik ud, eller slå sikringen fra i sikringsskabet.

▶ "Kontakt kundeservice." → Side 19
- Kun fagpersonale, der er uddannet til det, må udføre reparationer på apparatet.

• Kun fagpersonale, der er uddannet til det, må udføre reparationer på apparatet.
  Der må kun anvendes originale reservedele til reparation af apparatet.
  Hvis nettislutningsledningen til apparatet bliver beskadiget, skal den udskiftes af producenten, producentens kundeservice eller en lignende kvalificeret person for at undgå, at der opstår fare.

Indtrængende fugtighed kan forårsage et elektrisk stød.

• Træk netstikket ud af kontakten inden rengøring, eller slå sikringen fra i sikringsskabet.
• Brug ikke damprenser eller højtryksrenser til at rengøre apparatet.

⚠ ADVARSEL – Eksplosionsfare!

Stærkt kaustisk-alkaliske eller stærkt syreholdige rengøringsmidler kan i forbindelse med aluminiumsdele i opvaskemaskinen medføre en eksplosion.

- Brug aldrig stærkt kaustisk-alkaliske eller stærkt syreholdige rengøringsmidler. Der må især ikke anvendes rengøringsmidler til professionel eller industriel brug i forbindelse med aluminiumsdele, som f.eks. fedtfiltre fra emhætter.

2 Forhindring af materielle skader

Overhold disse henvisninger for at undgå tingskader på apparatet, tilbehør eller køkkenredskaber.

BEMÆRK!

Kondensvand kan medføre korrosionsskader.

• Tænd for apparatet under madlavning for at undgå kondensvanddannelse.
  Hvis der trænger vand ind i betjeningselementerne, kan der opstå skader.
• Betjeningselementer må aldrig rengøres med en våd klud.
  Forkert rengøring beskadiger overfladen.
  ▶ Følg anvisningerne om rengøring.

Der må ikke anvendes aggressive eller skurende rengøringsmidler.
▶ Overflader af rustfrit stål må kun rengøres i slibningens retning.
- Rengør aldrig betjeningselementer med et rengø-ringsmiddel til rustfrit stål.

Hvis designer-elementer belastes forkert, kan de knække af.

• Træk ikke i designer-elementerne.
• Hæng ikke genstande på designer-elementerne.

Beskadigelse af overflade, hvis beskyttelsesfolie ikke fjernes.

- Træk beskyttelsesfolien af alle komponenter i apparatet, inden det bruges første gang.

Skån miljøet ved at bruge apparatet ressourceskånsomt, og bortskaf genanvendelige materialer korrekt.

3.1 Bortskaffelse af emballage

Alt emballagemateriale er miljøvenligt og egnet til genbrug.

▶ Bortskaf de enkelte dele adskilt efter art.
Hvis der er tvivl om genbrugsordningerne, og om hvor genbrugspladserne er placeret, så kan forhandleren, kommunen eller de kommunale myndigheder kontaktes for at få yderligere information.

3.2 Energibesparelse

Overholdes disse henvisninger, forbruger dit apparat mindre strøm.

Udluft rummet tilstrækkeligt under madlavningen.

■ Apparatet arbejder mere effektivt og med lavere driftsstøj.

Sluk for belysningen, når der ikke længere er brug for den.

■ Belysningen forbruger ingen energi.

Rens eller udskift filtrene med de foreskrevne intervaler.

■ Apparatets effektivitet forøges.

Den indsugede luft renses i fedtfilteret og ledes ud i det fri gennem et rørsystem.

Luften må ikke bortledes gennem en skorsten, der bliver anvendt til afledning af røggasser fra apparater, der forbrænder gas eller andre brændstoffer (dette gælder ikke for apparater med recirkulationsdrift).

■ Hvis aftræksluften ledes ind i en nedlagt skorsten til røggas, skal installationen godkendes af den ansvarshavende skorstensfejermester.
■ Hvis udsugningsluften ledes gennem en ydervæg, bør der anvendes en teleskop-murkasse.

5 Lær apparatet at kende

Lær apparatets enkeltdele at kende.

5.1 Betjeningselementer

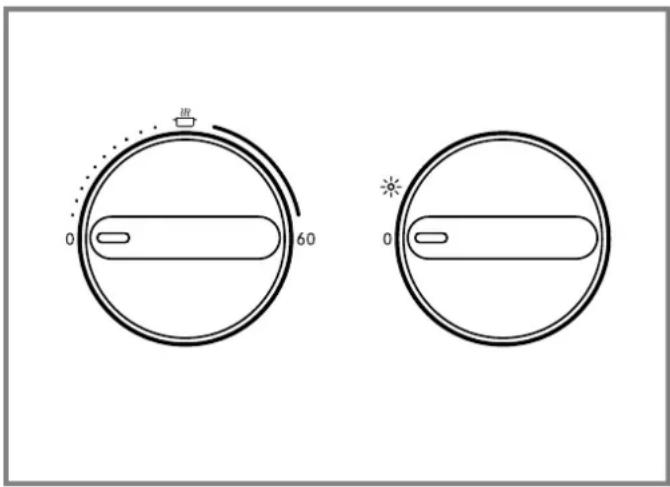

Via betjeningselementerne indstilles alle apparatets funktioner, og du informeres om driftstilstanden.

	Aktivering eller deaktivering af ventilation
60	Aktivering af ventilation 60 minutter
0	Deaktivering af ventilation
	Belysning

6 Generel betjening

Her findes de vigtigste oplysninger om betjening af apparatet.

6.1 Tænde for apparat

√ Efter 60 minutter lukkes ventilationsklappen automatisk.

6.2 Slukke apparat

Belysningen kan tændes og slukkes uafhængigt af ventilationen.

6.4 Slukke belysning

7 Rengøring og pleje

Rengør og plej maskinen omhyggeligt, så maskinen forbliver funktionsdygtig længe.

7.1 Rengøringsmidler

Uegnede rengøringsmidler kan beskadige apparatets overflader.

Der må ikke anvendes stærke eller skurende rengøringsmidler.
- Brug ikke rengøringsmidler med højt indhold af alkohol.
- Brug ikke hårde skuresvampe eller rengøringssvampe.
- Brug ikke specialrengøringsmidler til varm rengøring.

Anvend kun glasrengøringsmidler, glasskraber eller plejemidler til rustfrit stål, hvis de er anbefalet til rengøring af den pågældende del i rengøringsvejledningen.
- Vask nye rengøringssvampe grundigt ud inden brug.

7.2 Rengøring af apparat

Rengør apparatet som foreskrevet, så de forskellige dele og overflader ikke bliver beskadiget ved forkert rengøring eller brug af uegnede rengøringsmidler.

⚠️ ADVARSEL – Eksplosionsfare!

Stærkt kaustisk-alkaliske eller stærkt syreholdige rengøringsmidler kan i forbindelse med aluminiumsdele i opvaskemaskinen medføre en eksplosion.

- Brug aldrig stærkt kaustisk-alkaliske eller stærkt syreholdige rengøringsmidler. Der må især ikke anvendes rengøringsmidler til professionel eller industriel brug i forbindelse med aluminiumsdele, som f.eks. fedtfiltre fra emhætter.

⚠ ADVARSEL – Fare for elektrisk stød!

Indtrængende fugtighed kan forårsage et elektrisk stød.

• Træk netstikket ud af kontakten inden rengøring, eller slå sikringen fra i sikringsskabet.
• Brug ikke damprenser eller højtryksrenser til at rengøre apparatet.

⚠️ ADVARSEL – Fare for forbrænding!

Apparat bliver meget varmt under brugen.

- Lad apparatet køle af, inden det rengøres.

⚠ ADVARSEL – Fare for tilskadekomst!

Komponenterne indvendig i apparatet kan have skarpe kanter.

- Udfør rengøring indvendig i apparatet med forsigtighed.

1. Følg anvisningerne om rengøringsmidlerne.

2. Rengør afhængigt af den pågældende overflade på følgende måde:

3. Rengør rustfrit stål i slibningens retning med en svampeklud og varmt opvaskevand.

4. Rengør lakerede overflader med en svampeklud og varmt opvaskevand.
5. Rengør aluminium med en blød klud og et ren-gøringsmiddel til glas.
6. Rengør kunststof med en blød klud og et rengøringsmiddel til glas.

7. Rengør glas med en blød klud og et rengøringsmiddel til glas.

8. Tør efter med en blød klud.

9. Påfør et plejemiddel til rustfrit stål i et ganske tyndt lag med en blød klud på overflader af rustfrit stål. Egnede plejemidler til rustfrit stål fås hos kundeservice eller i online-shoppen.

7.3 Rengøring af betjeningselementer

⚠ ADVARSEL – Fare for elektrisk stød!

Indtrængende fugtighed kan medføre et elektrisk stød.

- Brug ikke meget våde rengøringssvampe.

1. Følg anvisningerne om rengøringsmidlerne.
2. Brug en fugtig rengøringssvamp og varmt opvaskevand til rengøring.
3. Tør efter med en blød klud.

7.4 Afmontering af fedtfilter

1. BEMAERK!

Hvis fedtfiltrene falder ned, kan det beskadige kogesektionen nedenunder.

7.5 Manuel rengøring af fedtfiltre

Fedtfiltrene filtrerer fedtet ud af madlavningsdampen. Regelmæssig rengøring af fedtfiltrene sikrer en høj fedtfiltreringsgrad.

Fedtaflejringerne i fedtfiltrene kan blive antændt.

Krav: Fedtfiltrene er afmonteret.

→ "Afmontering af fedtfilter", Side 7

1. Følg anvisningerne om rengøringsmidlerne.
2. Læg fedtfiltrene i blød i varmt opvaskevand. Brug et fedtløsende middel til meget fastsiddende snavs. Fedtløsende midler fås hos kundeservice eller i online-shoppen.
3. Rengør fedtfiltrene med en børste.
4. Skyl fedtfiltrene grundigt.
5. Lad fedtfiltrene dryppe af.

7.6 Rengøring af fedtfiltre i opvaskemaskine

Fedtfiltrene filtrerer fedtet ud af madlavningsdampen. Regelmæssig rengøring af fedtfiltrene sikrer en høj fedtfiltreringsgrad.

Fedtaflejringerne i fedtfiltrene kan blive antændt.

BEMÆRK!

Fedtfiltre kan blive beskadiget, hvis de bliver klemt.

▶ Fedtfiltrene må ikke blive klemt.

Bemærk: Ved rengøring af fedtfiltre i opvaskemaskine kan der opstå lette misfarvninger. Misfarvningerne har ingen indflydelse på fedtfiltrenes funktion.

Krav: Fedtfiltrene er afmonteret.

→ "Afmontering af fedtfilter", Side 7

1. Følg anvisningerne om rengøringsmidlerne.
2. Placer fedtfiltre løst i opvaskemaskinen. Meget snavsede fedtfiltre må ikke vaskes sammen med service.

Brug et fedtløsende middel til meget fastsiddende snavs. Fedtløsende midler fås hos kundeservice eller i online-shoppen.

1. Start opvaskemaskinen.

Vælg en temperatur på maksimalt 70 °C.

1. Lad fedtfiltrene dryppe af.

7.7 Montage af fedtfiltre

BEMÆRK!

Hvis fedtfiltrene falder ned, kan det beskadige kogesektionen nedenunder.

8 Afhjælpning af fejl

Mindre fejl ved apparatet kan afhjælpes selv. Læs oplysningerne om fejlafhjælpning, inden kundeservice kontaktes. Sådan undgås unødige omkostninger.

⚠️ ADVARSEL – Fare for tilskadekomst!

- Kun uddannet fagpersonale må udføre reparationer på apparatet.

Hvis apparatet er defekt, så kontakt kundeservice.

⚠️ ADVARSEL – Fare for elektrisk stød!

• Kun fagpersonale, der er uddannet til det, må udføre reparationer på apparatet.
  Der må kun anvendes originale reservedele til reparation af apparatet.
  Hvis nettislutningsledningen til apparatet bliver beskadiget, skal den udskiftes af producenten, producentens kundeservice eller en lignende kvalificeret person for at undgå, at der opstår fare.

8.1 Funktionsfejl

Fejl Årsag & Fejlsøgning

Apparatet virker ikke. Netledningens stik er ikke sat i kontakten.
	► Tilslut apparatet til strømnettet.
	Sikringen er defekt.► Kontroller sikringen i sikringsskabet.
	Strømforsyning er afbrudt.► Kontroller, om rummets beslysning eller andre apparater i rummet fungerer.
Belysningen fungerer ikke. Forskellige årsager er mulige.
I tilfælde af almindelige funktions-fejl.	Funktionsfejl1. Slå sikringen i sikringsskabet fra.2. Slå sikringen til igen efter ca. 10 sekunder.3. Kontakt kundeservice, hvis fejlen opstår igen.

9 Bortskaffelse

Læs her, hvordan udtjente apparater bortskaffes korrekt.

9.1 Bortskaffelse af udtjent apparat

Ved miljørigtig bortskaffelse kan værdifulde råstoffer genindvindes.

1. Træk nettislutningsledningens netstik ud.

2. Skær nettislutningsledningen over.

3. Bortskaf apparatet miljørigtigt.

Hvis der er tvivl om genbrugsordningerne, og om hvor genbrugspladserne er placeret, så kan forhandleren, kommunen eller de kommunale myndigheder kontaktes for at få yderligere information.

Dette apparat er klassificeret iht. det europæiske direktiv 2012/19/EU om affald af elektrisk- og elektronisk udstyr (waste electrical and electronic equipment - WEEE).

Dette direktiv angiver rammerne for indlevering og recycling af kasserede apparater gældende for hele EU.

10 Kundeservice

Kontakt kundeservice, hvis du har spørgsmål vedrørende anvendelse, ikke selv kan afhjælpe en fejl, eller apparatet skal repareres.

Mange problemer kan afhjælpes selv ved hjælp af oplysningerne om fejlafhjælpning i denne vejledning eller på vores hjemmeside. Kontakt vores kundeservice, hvis det ikke er tilfældet.

Vi finder altid en passende løsning og forsøger at undgå unødvendige teknikerbesøg.

Vi garanterer, at apparatet i tilfælde af en garantiydelse og efter udløb af producentgarantien bliver repareret med originale reservedele af uddannet kundeservice-personale.

Funktionsrelevante originale reservedele iht. den pågældende forordning om miljøvenligt design kan fås hos vores kundeservice i en periode på mindst 10 år fra apparatets markedsføring i Det Europæiske ∅konomiske Samarbejdsområde.

Bemærk: Anvendelse af kundeservice er gratis inden for rammerne af producentens garantibetingelser.

Der findes detaljerede oplysninger om garantiperiode og garantibetingelser for det aktuelle land hos vores kundeservice, den lokale forhandler og på vores hjemmeside.

Hav apparatets produktnummer (E-Nr.) og fabrikationsnummer (FD-Nr.) parat, hvis du kontakter kundeservice. Kontaktdata for kundeservice findes i vedlagte liste over kundeserviceafdelinger eller på vores hjemmeside.

Typeskiltet er afhængigt af model placeret:

indvendigt i apparatet (afmontér i den forbindelse fedtfiltrene).
■ på oversiden af apparatet.

Skriv dataene ned, så du hurtigt kan finde apparatets data og telefonnummeret til kundeservice.

11 Montagevejledning

Vær opmærksom på disse oplysninger ved montagen af apparatet.

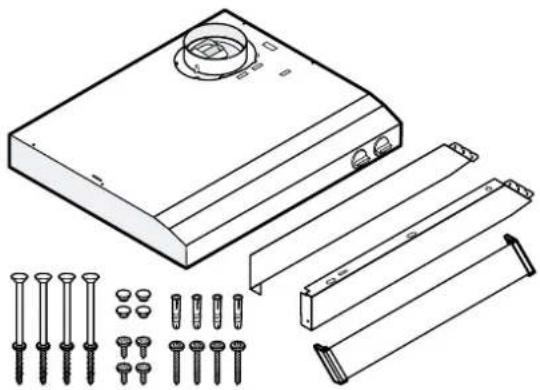

11.1 Leveringsomfang

Kontrollér alle dele for transportskader efter udpakningen, og om leveringen indeholder alle dele.

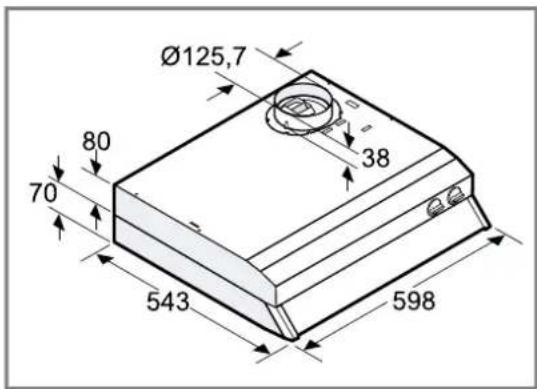

Her findes apparatets mål.

Ø125,7 80 70 38 543 598

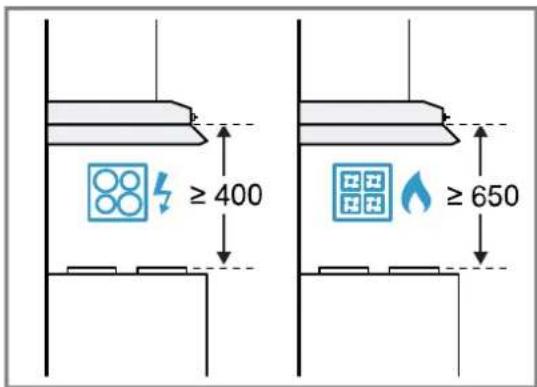

11.3 Sikkerhedsafstande

Overhold alle sikkerhedsafstande for apparatet.

≥ 400 ≥ 650

11.4 Sikker montage

Overhold disse sikkerhedsanvisninger under montagen af apparatet.

Retursugning af forbrændingsgas kan medføre forgiftning. Varmekilder med brug af åben ild, som får tilført luft fra rummet, (f.eks. gas-, olie-, træ- eller kufyrede varmeapparater, gen- nemstrømningsvandvarmere, vandvarmere) henter forbrændingsluften fra opstillingsrum- met og leder røggas ud i det fri gennem et røggasanlæg (f.eks. en skorsten). Når en em- hætte er tændt, suges der rumluft ud af køk- kenet og tilstødende rum. Uden tilstrækkelig lufttilførsel opstår der et undertryk. Derved bliver giftige gasser fra skorsten eller aftræks- skakt suget tilbage ind i opholdsrummene.

• Sørg altid for tilstrækkelig lufttilførsel, när apparatet anvendes med aftræksdrift i samme rum som et ildsted med lufttilførsel fra rummet.
  Risikofri drift er kun mulig, når undertrykket i rummet, hvor varmekilden er opstillet, ikke overskrider 4 Pa (0,04 mbar). Dette opnås, når den nødvendige forbrændingsluft kan strømme ind gennem åbninger, som ikke kan lukkes, f.eks. i døre eller vinduer, murkasser til indblæsnings-/udsugningsluft eller i form af andre tekniske foranstaltninger. En murkasse til indblæsnings-/udsugningsluft alene sikrer ikke, at grænseværdien overholdes.
• Kontakt under alle omstændigheder den ansvarshavende skorstensfejermester, som kan bedømme husets samlede ventilationstilstand, og som kan rådgive om korrekt ventilation.
  Hvis apparatet udelukkende benyttes med recirkulationsdrift, kan det bruges uden indskrænkninger.

ADVARSEL – Fare for kvælning!

Børn kan trække emballagemateriale over hovedet eller vikle sig ind i det og blive kvalt.

• Opbevar emballagematerialet utilgængeligt for børn.
• Lad ikke børn lege med emballagemateriale.

Fedtaflejringer i fedtfiltret kan blive antændt.

▶ Overhold de foreskrevne sikkerhedsafstande for at undgå, at der sker en varmeophobning.
▶ Overhold også anvisningerne for kogesektionen. Hvis der er angivet en afvigende afstand i kogesektionens installationsanvisninger, er det altid den største afstand, der skal overholdes. Hvis der anvendes gas- og el-kogesektioner sammen, gælder den største af de angivne afstande.
- Apparatet må kun installeres direkte op ad et højskab eller en væg på den ene side. Afstanden til væggen eller højskabet skal være mindst 50 mm.

Fedtaflejringer i fedtfiltret kan blive antændt.

Der må ikke arbejdes ved åben ild (f.eks. flambering) i nærheden af apparatet.
- Apparatet må kun installeres i nærheden af et ildsted til fast brændsel (f.eks. træ eller kul), hvis der forefindes en lukket, ikke aftagelig afdækning. Der må ikke forekomme gnister.

ADVARSEL – Fare for tilskadekomst!

Komponenterne indvendig i apparatet kan ha- ve skarpe kanter.

▶ Brug beskyttelseshandsker.
Hvis apparatet ikke er korrekt fastgjort, kan det falde ned.
▶ Alle befæstigelseselementer skal være monteret fast og sikkert.

Ændringer i den elektriske eller mekaniske konstruktion er farlige og kan medføre fejl-funktioner.

- Foretag ikke ændringer i den elektriske eller mekaniske konstruktion.

ADVARSEL – Fare for elektrisk stød!

Skarpkantede komponenter inde i apparatet kan beskadige tilslutningskablet.

- Tilslutningskablet må ikke knækkes eller komme i klemme.

Et beskadiget apparat eller en beskadiget nettilslutningsledning er farlig.

▶ Brug aldrig et beskadiget apparat.

• Træk aldrig i nettilslutningsledningen for at afbryde apparatets forbindelse til strømnettet. Tag altid fat i nettilslutningsledningens netstik, og træk det ud.
  Hvis apparatet eller nettilslutningsledningen er beskadiget, så træk straks nettilslutningsledningens netstik ud, eller slå sikringen fra i sikringsskabet.
  ▶ "Kontakt kundeservice." → Side 19
• Kun fagpersonale, der er uddannet til det, må udføre reparationer på apparatet.

• Kun fagpersonale, der er uddannet til det, må udføre reparationer på apparatet.
  Der må kun anvendes originale reservedele til reparation af apparatet.
  Hvis nettislutningsledningen til apparatet bliver beskadiget, skal den udskiftes af producenten, producentens kundeservice eller en lignende kvalificeret person for at undgå, at der opstår fare.

• Apparatet må kun tilsluttes og bruges iht. angivelserne på typeskiltet.
• Apparatet må kun tilsluttes et strømnet med vekselstrøm via en stikdåse med jord, der er installeret forskriftsmæssigt.
  Jordledningssystemet, der beskytter husets elinstallation, skal være installeret forskriftsmæssigt.
  ▶ Forsyn aldrig apparatet via en ekstern kontaktanordning, f.eks. tidsur eller fjernstyring.
  Når apparatet er monteret, skal nettilslutningsledningens netstik være frit tilgængeligt. Hvis dette ikke er muligt, skal der være monteret en alpolet afbryderanordning i den faste elektriske installation, som opfylder kravene til overspændingskategori III og de gældende installationsbestemmelser.
  ▶ Sørg under opstilling af apparatet for, at nettilslutningsledningen ikke kommer i klemme eller bliver beskadiget.

Brug af apparatet uden jording er farligt.

▶ I Danmark er apparatet kun godkendt til brug i forbindelse med en stikkontakt type E.

Type E

Hvis der kun findes en stikkontakt af type K på tilslutningsstedet, skal apparatet tilsluttes med en egnet adapter. Kun på den måde er apparatet jordet korrekt. Denne adapter (reservedels-nr. 00623333) kan købes

Type K

hos kundeservice.

11.5 Generelle oplysninger

Følg disse generelle anvisninger ved installationen.

• Ved installationen skal de aktuelt gældende byggeforskrifter og forskrifterne fra de lokale strøm- og gasforsyningsselskaber overholdes.
• Ved afledning af aftræksluft skal myndighedernes og de lovgivningsmæssige forskrifter, f.eks. bygge-lovgivningen, overholdes.
  ■ Bredden af emhætten skal som minimum svare til kogesektionens bredde.
  ■ For at kunne opsuge madlavningsdampen optimalt skal apparatet monteres midt over kogesektionen.
  ■ For at kunne få uhindret adgang til apparatet i tilfælde af service skal montagestedet være lettilgængeligt.
  ■ Apparatets overflader er sarte. Undgå beskadigelse under montagen.

11.6 Oplysninger om indbygningsforhold

■ Monter dette apparat i et køkkenskab.

■ Følg den medfølgende installationsvejledning ved montage af ekstra tilbehør.

- Apparatet må kun installeres direkte op ad et højskab eller en væg på den ene side. Afstanden til væggen eller højskabet skal være mindst 50 mm.

11.7 Oplysninger om elektrisk tilslutning

For at kunne foretage en sikker elektrisk tilslutning af apparatet skal disse anvisninger overholdes.

⚠️ ADVARSEL – Fare for elektrisk stød!

Det skal altid være muligt at afbryde strømforsyningen til apparatet. Apparatet må kun tilsluttes en forskriftsmæssigt installeret sikkerhedsstikkontakt.

▶ Efter indbygningen af apparatet skal nettilslutningsledningens netstik være frit tilgængeligt.
Hvis dette ikke er muligt, skal der være monteret en alpolet afbryderanordning i den faste elektriske installation, som opfylder kravene til overspændingskategori III og de gældende installationsbestemmelser.
- Den faste installation må kun udføres af en autoriseret elektriker. Vi anbefaler, at der installeres en fejlstrømsbeskyttelsesafbryder (Fl-afbryder) i strømforsyningskredsen til apparatet.

Skarpkantede komponenter inde i apparatet kan be- skadige tilslutningskablet.

- Tilslutningskablet må ikke knækkes eller komme i klemme.

■ "Tilslutningsdata findes på typeskiltet." → Side 19
■ Tilslutningskablet er ca. 1,30 m langt.
■ Dette apparat er i overensstemmelse med gældende EF-bestemmelser om radiostøjdæmpning.
■ Apparatet opfylder beskyttelsesklasse 1 og må derfor kun anvendes med jordledningstilslutning.
- Strømforsyningen til apparatet må ikke tilsluttes under montagen.
- Det skal sikres, at indbygningen yder berøringsbeskyttelse.

11.8 Oplysninger om aftræksrørledning

Producenten af apparatet påtager sig ikke ansvar for mangler ved reklamationer, hvis årsag skyldes rørføringen.

■ Anvend et kort og så vidt muligt lige aftræksrør med så stor indvendig diameter som muligt.
■ Lange, aftræksrør med ru overflade, mange rørbøjninger eller lille indvendig diameter forringer udsugningseffekten og forøger ventilationsstøjen.
■ Der må ikke anvendes aftræksrør af brændbare materialer.
- For at undgå kondensdannelse skal aftræksrøret installeres fra apparatet med et fald på 1°.

11.9 Anvisninger om drift med aftræk

Ved drift med aftræk bør der indbygges en kontraklap.

Bemærkninger

■ Hvis der ikke følger en kontraklap med apparatet, kan den købes via forhandleren.
■ Hvis aftræksluften ledes gennem en ydervæg, bør der anvendes en teleskop-murkasse.

11.10 Montage

Kontrol af indbygningsskab

1. Kontroller, at indbygningsskabet er vandret og tilstrækkelig bæredygtigt.
   Apparatet vejer maksimalt 6 kg.
2. Det skal sikres, at indbygningsmøblet er varmebestandigt op til 90 °C.
3. Det skal sikres, at indbygningsmøblet stadig er stabilt efter udførelsen af udskæringer.

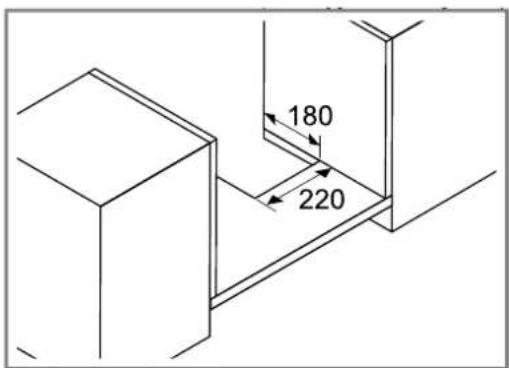

Forberedelse af indbygningsskab

Krav: Skabet er egnet til indbygning.

→ "Kontrol af indbygningsskab", Side 12
1. Dæk kogesektionen til for at undgå beskadigelse.
2. Det skal sikres, at indbygningsmøblet stadig er stabilt efter udførelsen af udskæringer.
3. Lav udskæringen til aftræksrøret.

180 220

1. Fjern spånerne.

Forberede apparat

Tag fedtfiltrene ud. Fedtfiltrene må ikke bøjes, fordi dette kan beskadi- ge dem.

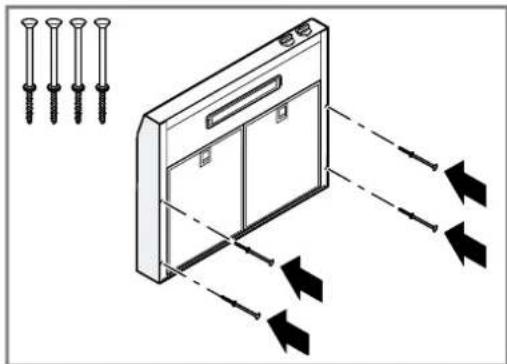

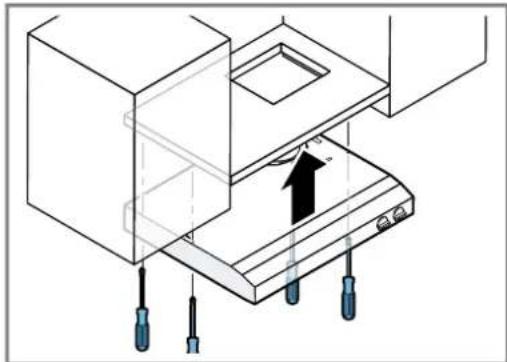

Montage af apparat

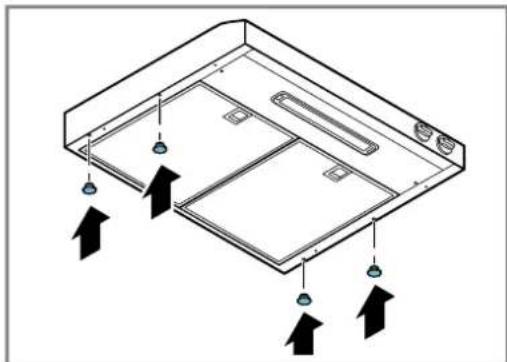

1. Stik skruerne ind i apparatet.

1. Hold apparatet mod indbygningsskabets underside, og skru det fast.

1. Fastgør aftræksrøret på luftstudsen.
2. Forbind aftræksrøret med luftaftræksåbningen i det eksterne aftrækssystem.
3. Aftæt samlingerne.
4. Sæt netstikket i en sikkerhedsstikdåse.
5. Sæt fedtfiltrene på plads. Fedtfiltrene må ikke bøjes, fordi dette kan beskadi- ge dem.
6. Luk hullerne med propperne.

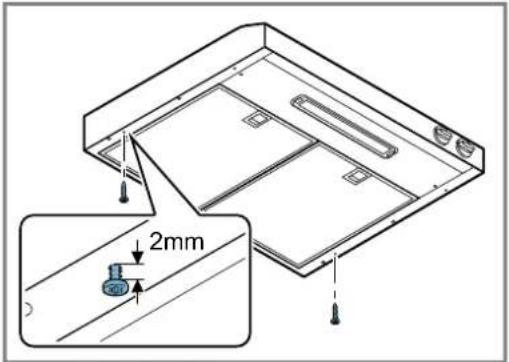

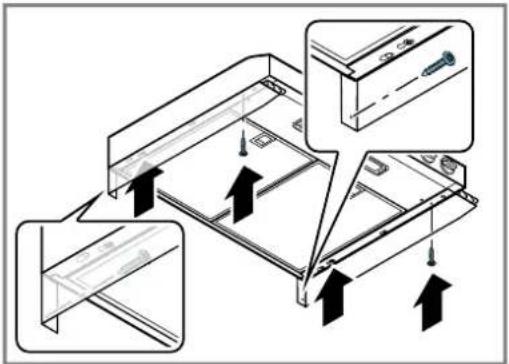

Montage af sideplader

1. Skru skruerne ind, men spænd dem ikke fast til.

2mm

1. Sæt sidepladerne på, og skru dem fast.

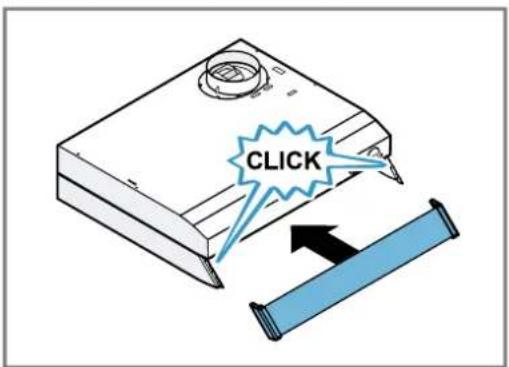

Montage af glasafskærmning

- Fastgør glasafskærmningen.

CLICK

Indstilling af luftstrøm

Krav: Fedtfiltrene er afmonteret.

→ "Afmontering af fedtfilter", Side 17

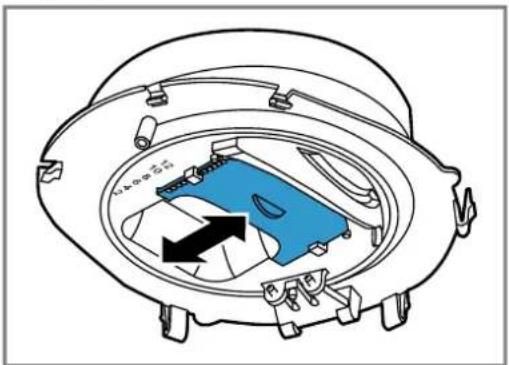

1. Luftstrømmen indstilles ved at ændre dæmperens position.

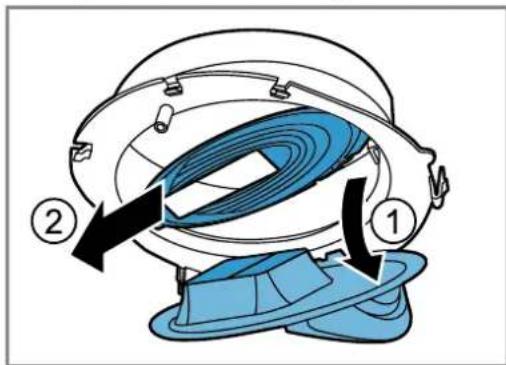

1. For at forøge luftstrømmen, skal kontraklappen åbnes, og reduktionsskiven tages ud.

1. Sæt reduktionsskiven ind, og luk kontraklappen.

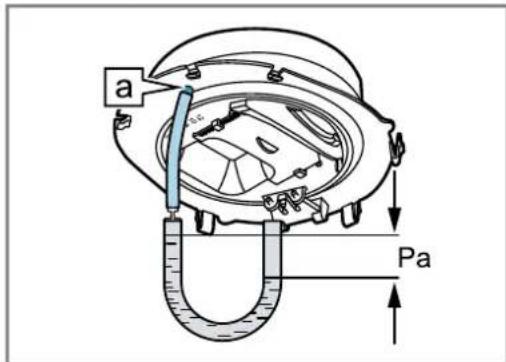

Måling af luftstrøm

- For at måle trykfaldet skal slangen anbringes på måleåbningen aved forkanten af luftstudsen.

a Pa

Afmontage af apparat

1. Afbryd apparatets forbindelse til strømnettet.
2. Frigør aftræksrøret.
3. Tag fedtfiltrene ud. Fedtfiltrene må ikke bøjes, fordi dette kan beskadi- ge dem.
4. Skru sammenskruningen med indbygningsmøblet op.
5. Tag apparatet af.

11.11 Luftstrømsdiagrammer

I det følgende findes luftstrømsdiagrammerne.

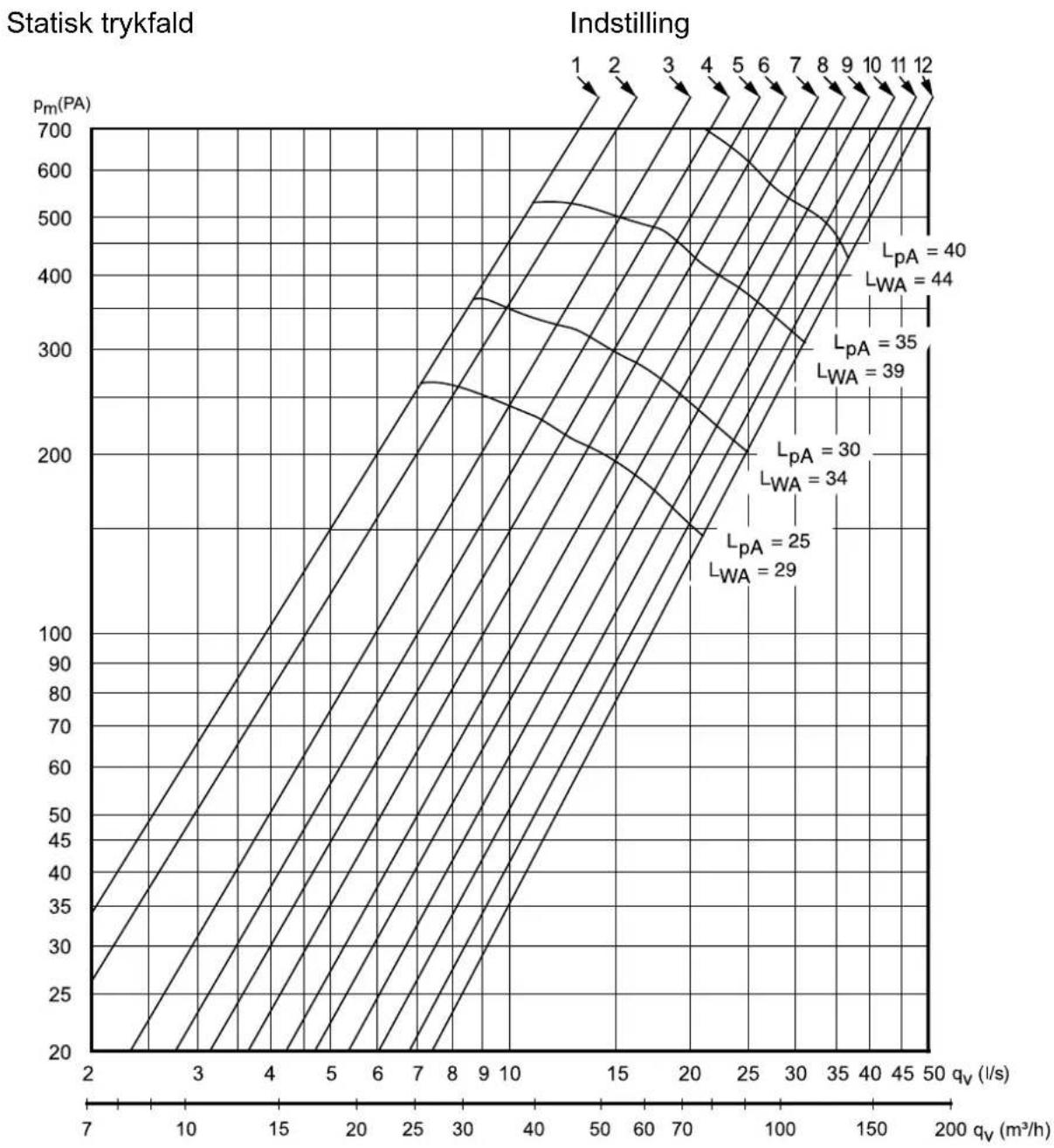

Basisventilation - indstillingsdiagram

L_pA = Det A-mälte lydtryksniveau ved 10 m^2 Sabin
L_WA = Det A-mälte lydtryksniveau relativt til 1 pW

	K1	K2	K3	K4	K5	K6	K7	K8	K9	K10	K11	K12
K-faktor	0,46	0,54	0,65	0,77	0,86	0,96	1,1	1,21	1,34	1,46	1,62	1,77

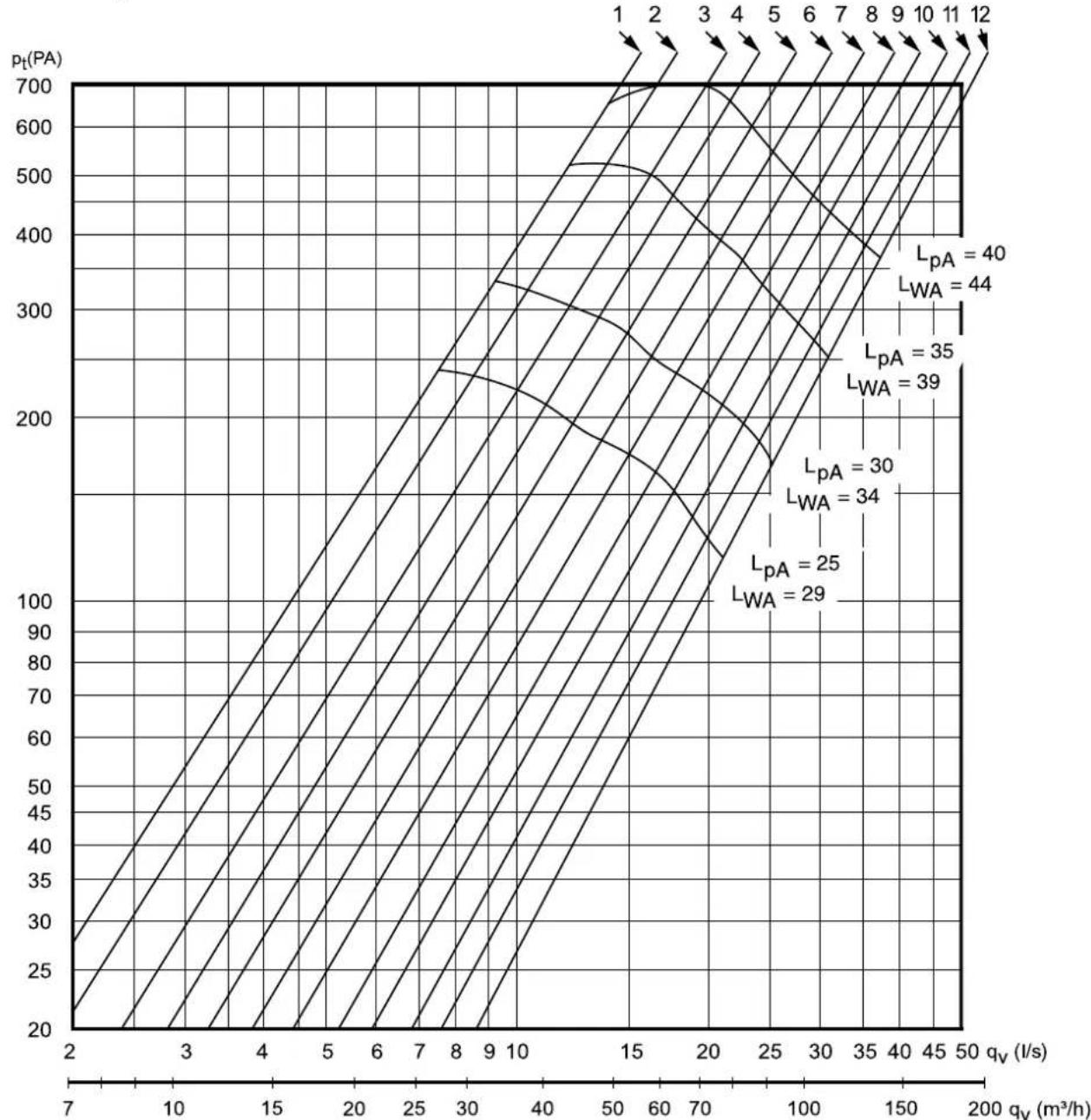

Basisventilation - størrelsesdiagram

Faktisk tryk i ventilationskanal

L_pA = Det A-målte lydtryksniveau ved 10 m^2 Sabin
LWA= Det A-målte lydtryksniveau relativt til 1 pW

Tvangsventilation - indstillingsdiagram

L_pA = Det A-mälte lydtryksniveau ved 10 m^2 Sabin
L_WA= Det A-mälte lydtryksniveau relativt til 1 pW

	K1	K2	K3	K4	K5
K-faktor	2,37	2,82	3,35	3,96	4,76

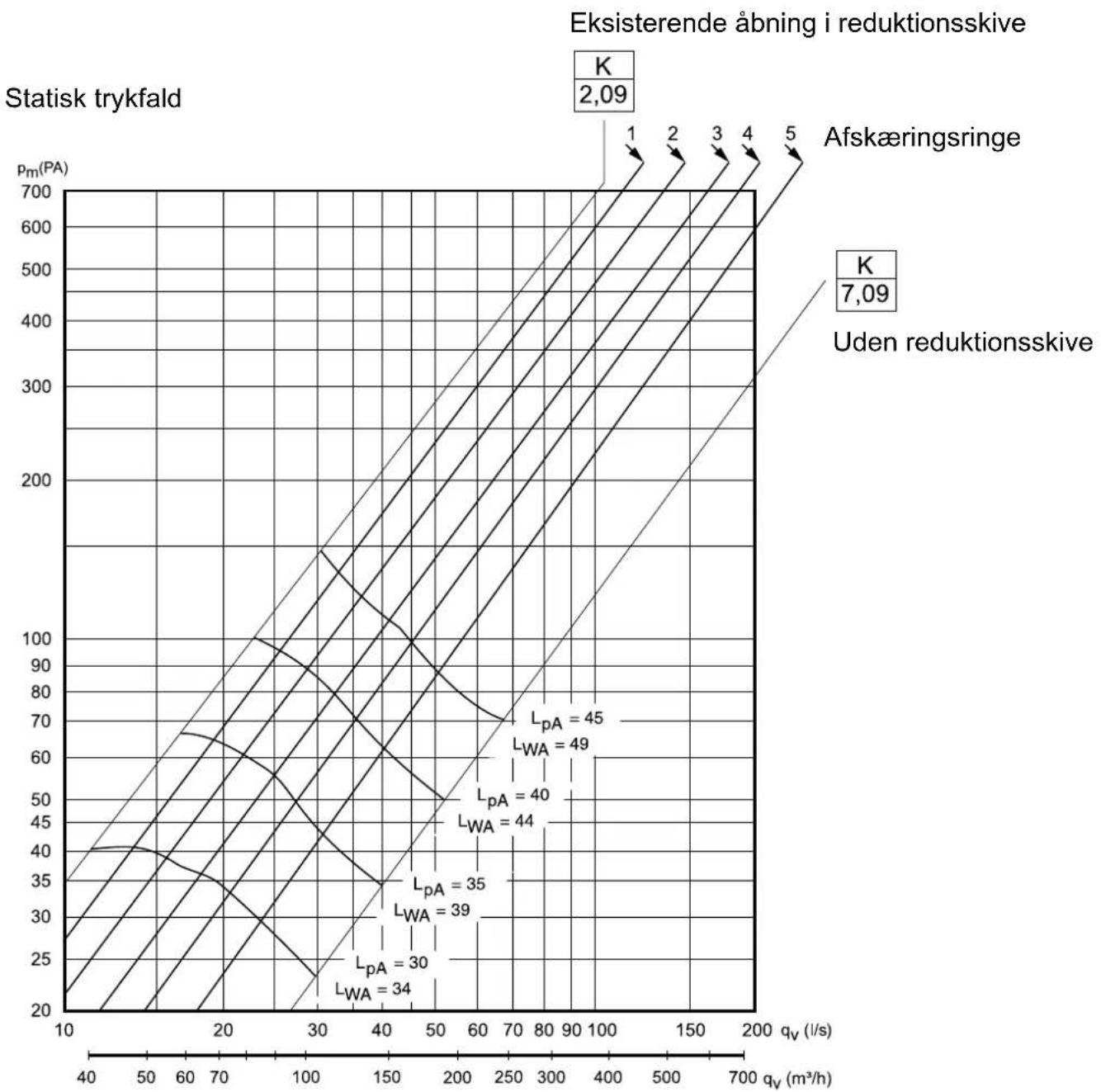

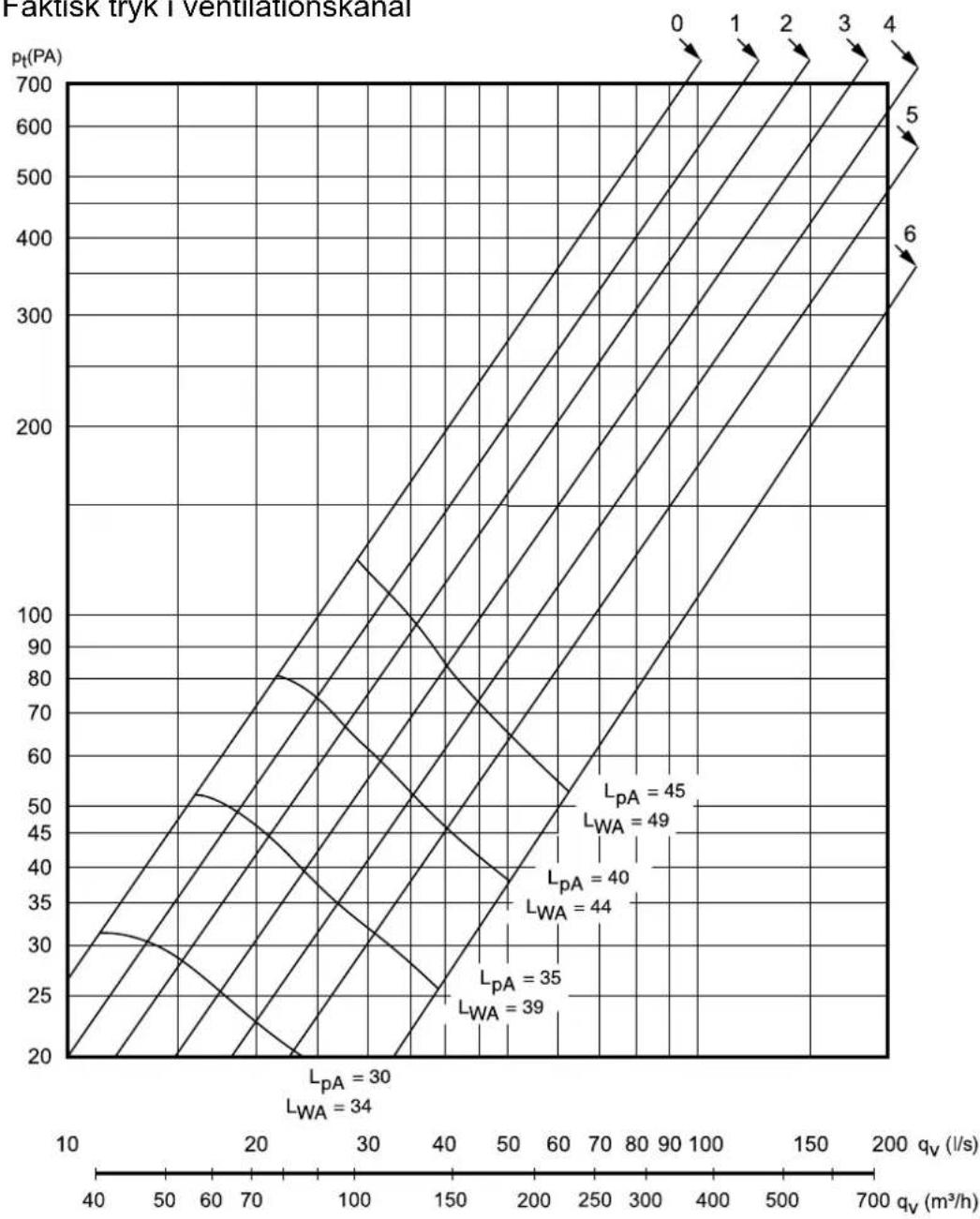

Tvangsventilation - størrelsesdiagram

Faktisk tryk i ventilationskanal

L_pA = Det A-målte lydtryksniveau ved 10 m^2 Sabin

L_WA= Det A-målte lydtryksniveau relativt til 1 pW

Sisällysluettelo

KÄYTTÖOHJE

Barn må ikke få leke med maskinen.

En vaskemaskin med skader eller en strømledning med skader er farlig.

▶ Bruk aldri maskinen hvis den har skader.
- Dra aldri i strømledningen når du skal koble vaskemaskinen fra strømnettet. Dra alltid i pluggen på strømledningen.

Her får du vite hvordan du korrekt kvitter deg med gamle apparater.

9.1 Avfallsbehandling av gammelt apparat

Hvis du har spørsmål om bruken, hvis du ikke selv kan utbedre en feil på apparatet, eller hvis apparatet må repareres, må du henvende deg til vår kundeservice.

Du finner produktnummeret (E-Nr.) og produksjons-nummeret (FD) på apparatets typeskilt.

Følg sikkerhetsinstruksene når du monterer apparatet.

▶ Bruk vernehansker.
Hvis apparatet ikke er festet forsvarlig, kan det falle ned.
- Alle festeelementer må være fast og sikkert montert.

- Strømkabelen må ikke knekkes eller komme i klem.

En vaskemaskin med skader eller en strømledning med skader er farlig.

Det må være mulig å koble apparatet fra strømnettet til enhver tid. Apparatet må bare kobles til en forskriftsmessig montert, jordet stikkontakt.

Strømkabelen må ikke knekkes eller komme i klem.
■ "Tilkoblingsdata står på typetypeskiltet." → Side 41
■ Strømledningen er ca. 1,30 m lang.
■ Dette apparatet tilsvarer EU-bestemmelsene om fjerning av radiostøy.
■ Apparatet er i beskyttelsesklasse 1. Derfor må det kun kobles til en jordet stikkontakt.
- Ikke koble apparatet til strømmen under monteringen.
- Påse at monteringen ikke går ut over berøringsbeskyttelsen.

Basislufting – størrelsesdiagram

Tvangslufting – størrelsesdiagram

Felbelastar du designelementen, så kan de gå av.

Fremstillet af BSH Hausgeräte GmbH under varemærkelicens fra Siemens AG

Produsert av BSH Hausgeräte GmbH på merkevarelisens fra Siemens AG
