BRUGSANVISNING 46-3381 Biltema

Produktet er merket med denne engelske teksten og symboler.

OBS! LED-listene må kun kappes ved saksemerket på listen. Man kan også kappe listene ved loddepunktene, men da må listen loddes på nytt hvis man vil kople den.

OBS!

Læs denne brugsanvisning og dens sikkerhedsforskrifter inden brug. Opbevar brugsanvisningen et sikkert sted. Ved eventuelt salg skal brugsanvisningen følge med produktet. Der tages forbehold for, at illustrationer og beskrivelser ikke passer fuldt ud med produktet.

2. TILTÄENKT ANVENDELSE

Dette er et system bestående af LED-produkter, som iht. anvisningerne i denne brugsanvisning kan sammenkobles og skabe lysmiljøer indendørs i private hjem og offentlige miljøer. Kun anbefalede produkter må sluttes til systemet.

3. SPECIFICATIONER

ART. NR. PRODUKTNAVN SPECIFIKATION

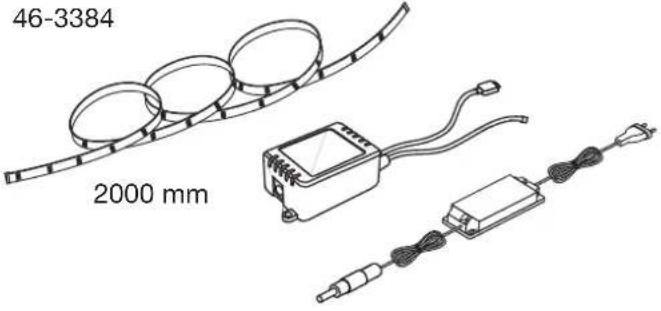

46-3384 RGB-liste, startkit	2 m LED-liste med 30 LED/m. Transformer: 230-12 V, maks. 2,0 A. Kan klare op til 5 m LED-liste.

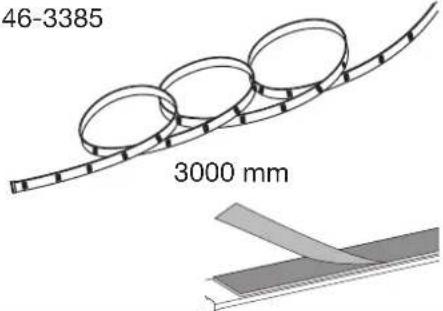

46-3385 RGB-liste Længde: 3 m. 30 stk. lysdioder/m.
46-3381 Koblingsledning, 4 stk. Til oversaver	RGB-liste
46-3382 Forlængersæt 3 forskellige koblingsledninger.
46-3383 Strømafbryder Med ON/OFF-knap.

4. SIKKERHED

4.1 Mærkning

Produktet er mærket med disse engelske tekster og symboler.

Læs manualen inden brug

4.2 Sikkerhedsforskrifter

• Læs brugsanvisningen omhyggeligt før brug.
• Kun til indendørs brug.
• Produktet må ikke sluttes til lysnettet, mens det endnu befinder sig i emballagen.
• Brug ikke produktet, hvis nogen del af det er beskadiget.

Kassér produktet, eller lad en autoriseret elektriker repa- rere det.

• Brug altid den medfølgende netadapter. Tilslut ikke LED-listen direkte til lysnettet.
• Produktet må kun modificeres i overensstemmelse med brugsanvisningens instruktioner.
• Netadapteren må aldrig overdækkes – brandrisiko.
• Træk ikke ledninger hen over skarpe kanter.
• Al mærkning skal altid være intakt og læselig.

5. MONTERING

OBS! Skær kun LED-listerne over ved saksmarkeringerne på listen. Det er også muligt at save listerne over ved deres lodningspunkter, men dette kræver en ny lodning, hvis man vil sammenkoble listen.

OBS!

• Maks. længde på sammensat lyskæde: 5 m.

• Maks. længde på sammensat system: 10 m.

• Planlæg installationen, og bedøm længden på LED-lister og tilbehør.

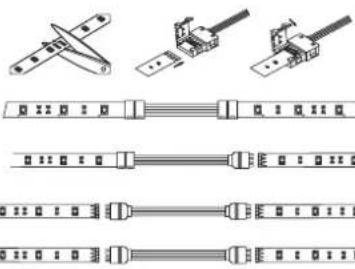

• Efter behov skal en LED-liste oversaves ved markeringen og kobles sammen med den anden LED-liste med en koblingsledning.
• Tilslut tilbehør.
• Rengør og aftør monteringsfladen omhyggeligt for at sikre en bedre vedhæftning.
• Træk tapen af, og monter de selvklæbende LED-lister.
• Følg pilmarkeringerne ved sammenkobling, da polariteten ellers bliver forkert.
• Tilslut transformatoren til et strømstik, og slut LED-listen til transformatoren.

6. BETJENING

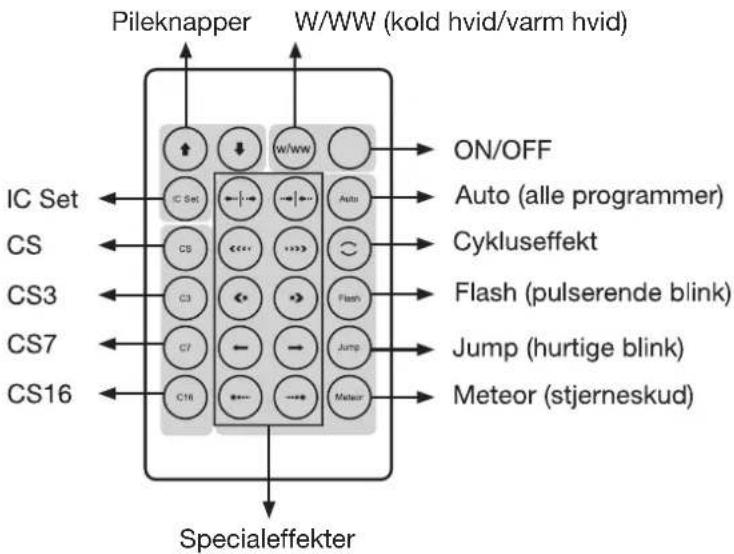

Vælg program og indstillinger

1. Start med ON/OFF.

2. Vælg farve med CS-knapperne.

3. CS: Vælg en af otte farver. Tryk på knappen, indtil den ønskede farve lyser.
   • CS3: 3 farver lyser.
   • CS7: 7 farver lyser.
   • CS16: 16 farver lyser.

4. Vælg et koldt hvidt lys eller et varmt hvidt lys med W/WW.
5. Vælg lysstyrke med pileknapperne.

• Vælg en farve.

1. Vælg program med knapperne i højre kolonne.

• Auto (automatisk kørsel af alle programmer)
- Piktogram, bøjede pile: blød cyklus
• Flash: pulserende blink
- Jump: hurtige blink
- Meteor: stjerneskud

1. Vælg specialeffekter med knapperne i ruden (fungerer ikke sammen med alle programmer).

2. Programmet går fra midtpunktet og udad eller omvendt.

3. Komet fra højre mod venstre eller omvendt.
4. Komet med hvid baggrund fra højre mod venstre eller omvendt.
5. Dioderne tændes fra højre mod venstre eller omvendt.
   • Stjerneskud, retning.
6. Vælg blinkhastighed med pileknapperne.
   • Vælg et program med blink.
7. Tryk på pil op eller pil ned for at øge eller mindske hastigheden.

Juster midtpunktet med fjernbetjeningens "IC SET".

I visse programmer blinker LED-listen fra et midtpunkt ud mod begge ender. Hvis LED-listen er 2 meter lang, er midtpunktet fabriksindstillet til 1 meter fra enderne. Nogle gange kan det være nødvendigt at justere midtpunktet, for eksempel hvis listen forkortes eller forlænges, eller hvis midtpunktet skal fl yttes for at passe til installationen. Midtpunktet kan justeres 1-4 meter med fjernbetjeningens "IC Set" og pileknapperne.

Sådan gør du:

1. Tryk på "IC Set" på fjernbetjeningen, så dioderne lyser hvidt.
2. Flyt de lysende dioder op og ned langs lyskæden med pileknapperne.
3. Når alle dioderne lyser, ligger midtpunktet formodentlig i midten, men for at være sikker bør du trykke på pil ned, indtil den sidste diode ikke længere lyser, og derefter trykke på pil op, indtil alle dioder lyser igen.
4. Kontroller resultatet ved at vælge et program

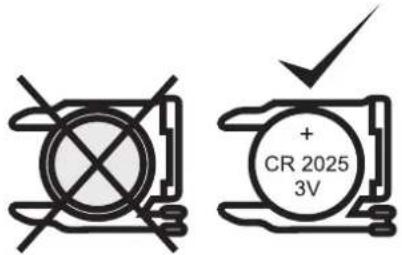

Udskiftning af batteri i fjernbetjeningen.

Batteri: CR2025

Tryk den lille lås i venstre side ind, og træk batteriskuffen ud. Sæt batteriet i batteriskuffen, og sørg for at vende polerne rigtigt i henhold til markeringen på fjernbetjeningen. Tryk batteriskuffen tilbage i fjernbetjeningen.

7. MILJ∅

El-affald

Brugte elektriske og elektroniske produkter, også alle typer batterier, skal afl everes der, hvor der indsamles til genbrug. (Iht. direktiv 2012/19/EU og 2006/66/EC).

46-3382	46-3381		46-3382

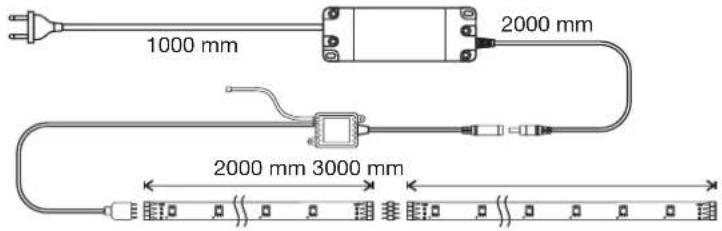

46-3384/46-3385		46-3381/46-3382

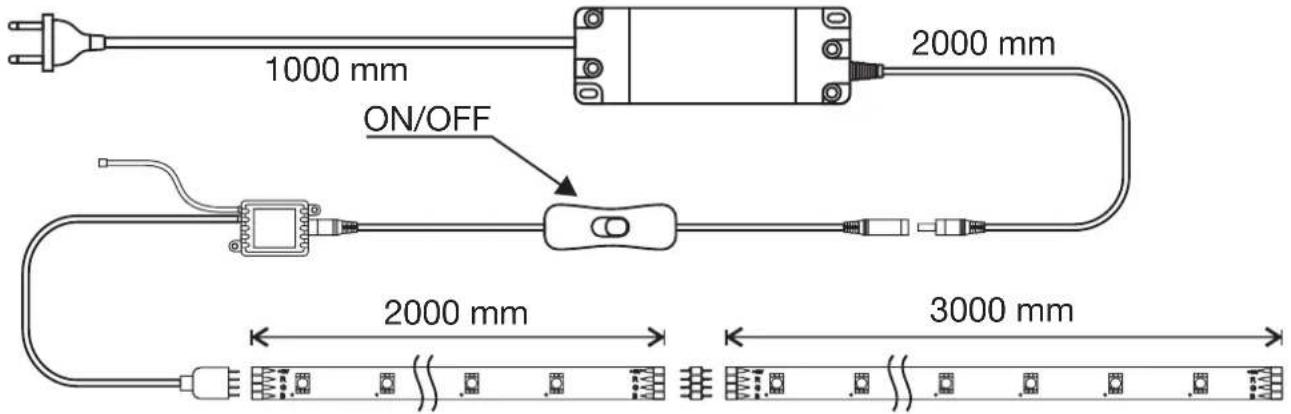

46-3384 + 46-3385 + 46-3383
