BRUGSANVISNING 38-713 Biltema

Anslutningskablar: ....Röd – plus, Svart – minus

Spänningsmatning: .....12/24 V---

Effekt: .....96 W

LED-typ: 16 x 6 W OSRAM LED

Ljusspridning: ....Bred, 120 grader

Tilkoblingskabler:....Rød – pluss, Svart – minus

Må ikke kobles direkte til vekselstrøm (AC).

SIKKERHETSINSTRUKSJONER

• Du må aldri se direkte inn i lampen.
• Produktet må ikke modifi seres.
• Produktet må ikke nedsenkes i vann.
• Produktet må ikke utsettes for sterke kjemikalier.
• Pæren blir varm under bruk. La pæren avkjøles i minimum 30 minutter før du tar på glass eller deksel.

MONTERING

1. Kontroller at tilkoblingskablene er lange nok.
2. Koble kabelen til strøm (pluss) og jord (minus).
3. Koble til DT-kontaktene.
4. Kontroller sikringer hvis lampen ikke lyser när tenningen er slått på.

JUSTERE PÆRENS VINKEL

1. Løsne justeringsskruen.
2. Juster vinkelen på pæren.
3. Stram justeringsskruen.

AUTOMATISK TEMPERATURKONTROLL

Arbejdslygten er godkendt i henhold til ECE R10 EMC og er E-mærket.

TEKNISKE DATA

Arbejdstemperatur: ..... -40 - +60 °C

Tilslutningsledninger: . . . . . . . Rød - plus, Sort - minus

Spændingsforsyning: .....12/24 V=

Effekt: .....96 W

LED-type: 16 x 6 W OSRAM LED

Lysspredning: ....Bred, 120 grader

Lysstyrke (Teoretisk): .....14400 lm

Lysstyrke (Effektivt): .....7400 lm

Farvetemperatur: .....5700 K

Strømforbrug (12 V): .....7,7 A

Strømforbrug (24 V): .....3,7 A

Kapslingsklasse: .....IP69K

Levetid: 30000 timer

Materiale (lygtehus): .....Støbt aluminium

Materiale (lygteglas): .....Polykarbonat

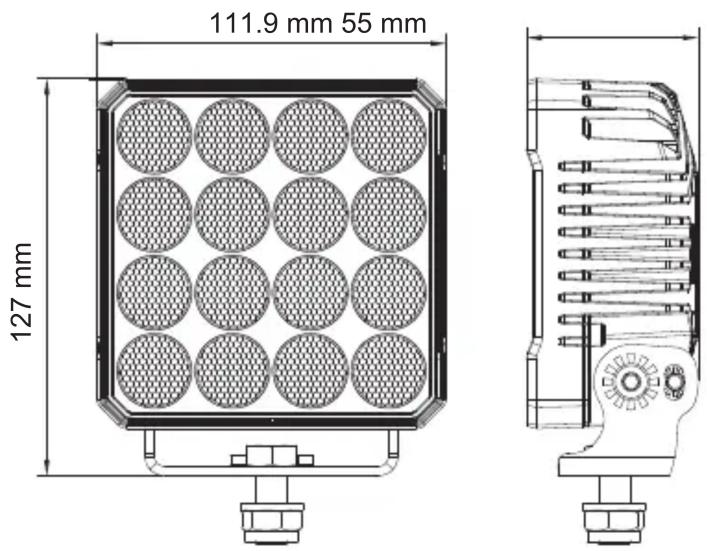

Højde:....127 mm

Bredde:....112 mm

Dybde:....55 mm

Ledningslængde

(Til strømkilde): .....300 mm

ADVARSEL!

Må aldrig tilsluttes direkte til vekselspænding (AC).

SIKKERHEDSINSTRUKTIONER

• Se aldrig direkte ind i lygten.
• Produktet må ikke modifi ceres.
• Produktet må ikke nedsænkes i vand.
• Udsæt aldrig produktet for stærke kemikalier.
• Lygten bliver varm ved brug. Lad lygten køle af i mindst 30 minutter, inden du berører glas eller lygtehus.

MONTERING

1. Kontroller, at alle dele er med ved leveringen.
2. Vælg et egnet sted til installationen.
3. Brug den medfølgende holder til montering. Skruerne må ikke overspændes, det medfører risiko for, at pakningerne beskadiges.

INSTALLATION

1. Kontroller, at tilslutningsledningerne er tilstrækkeligt lange.
2. Tilslut tilslutningsledningen til strømforsyning (plus) og stel (minus).
3. Tilslut DT-stikkene.
4. Kontrollér sikringen, hvis lygten ikke lyser, när tændingen er sat til.

JUSTER LYGTENS VINKEL

1. Løsn justeringsskruen.
2. Juster lygtens vinkel.
3. Spænd justeringsskruen til.

AUTOMATISK TEMPERATURSTYRING

Automatisk temperaturstyring forhindrer, at lygten bliver overophedet, hvilket forlænger lygtens levetid. Når lygten bliver for varm, sænker den automatisk lysstyrken for at sænke lygtens temperatur.

EL-AFFALD

Brugte elektriske og elektroniske produkter, også alle typer batterier, skal afl everes der, hvor der indsamles til genbrug. (Iht. direktiv 2012/19/EU og 2006/66/EC).
