BRUGSANVISNING 25-9950 Biltema

• For at undgå ulykker anbefales det, at kugleventilerne lukkes efter anvendelse af toilettet.
• Ved længere tid uden tilsyn skal samtlige ventiler lukkes.
• Anvend kun godkendte rørdele samt sanitetsslange.
• Anvend kun kugleventiler til fuldt fl ow (se Biltemas katalog).
• Hvis toilettet står uanvendt i længere tid, anbefales det, at det smøres. Bland lunkent vand med lidt vegetabilsk olie, og pump ud med vandfl owet lukket.
• Ved normal anvendelse af toilettet skal du åbne for spulevandet og sørge for, at der er spulevand i skålen. Pump med lange, jævne tag, så skålen tømmes for affaldet. Luk derefter for spulevandet, og pump skålen tom. Gentag spulingen, og spil helt rent. Sørg for, at spulevandet ikke er stoppet, så der kommer tilstrækkeligt med spulevand i skålen.
• Der må kun skylles toiletpapir og efterladenskaber fra kroppen ud.
• Anvend kun toiletpapir, der er beregnet til maritime toiletter.
• Ved rengøring må du kun anvende biologiske midler og sanitetsvæsker, der er beregnet til toiletter (se Biltemas katalog).
• Lad aldrig rengøringsvæskerne blive stående i systemet. Spul ordentligt igennem.
• Installation af toilettet under vandlinjen, se fi gur 1.
• Installation af toilettet over vandlinjen, se fi gur 2.
• Undgå skarpe knæk på sanitetsslangen, og træk slangen den korteste vej.
• Anvend dobbelte, rustfri slangeklemmer på alle tilkoblinger og gennemföringer under vandlinjen.
• Vinklen på toiletpumpens afl øbsrør kan drejes 360° for at give afl øbsslangen en optimal tilkoblingsvinkel.

• Ved installation under vandlinjen skal både til- og afl øbsvand gå via et bøjet afl øbsrør (Biltema udluftningsrør 25-996 og 25-997) for at forhindre hævertvirkning.

• Lukker du kun for spulevandet på pumpehuset, er der ikke garanti for, at hævertvirkningen undgås.

• Ved installation skal du sørge for, at drænpropen på underdelens ende bliver let tilgængelig.
• I løbet af sæsonen behøver toilettet ingen anden vedligeholdelse. Det anbefales dog altid at have et pakningssæt ved hånden, hvis pumpefunktionen bliver nedsat pga. slitage (Biltema 25-9921).
• Vær altid meget opmærksom på eventuel slitage.
• I vintersæsonen skal toilettet tømmes for vand for at undgå frostsprængning. Tøm også slanger og gennemføringer, hvor vandet kan blive stående. Hvis du anvender frostbeskyttelse, skal du kontrollere, at dette er velegnet til anvendelse sammen med plast.

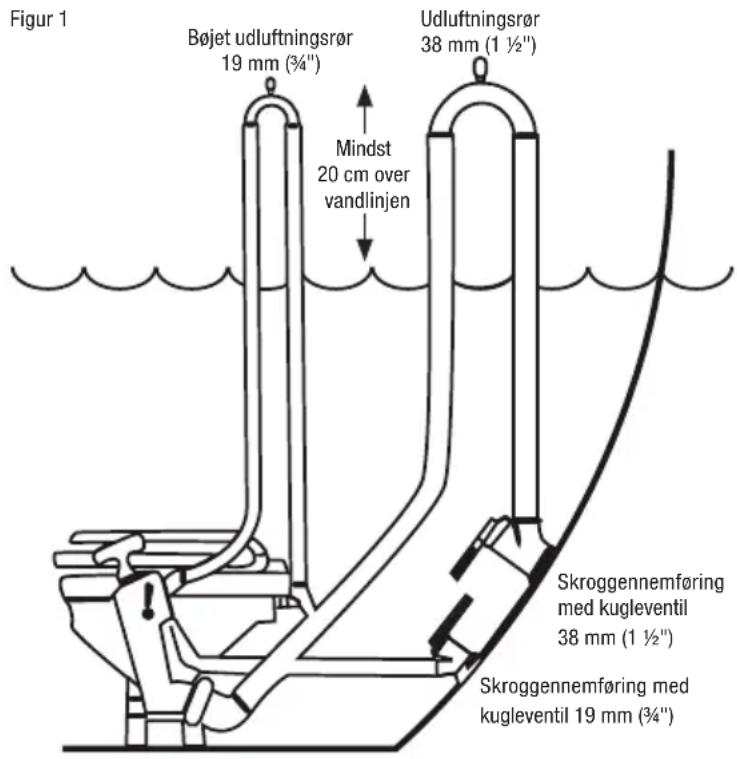

INSTALLATION AF TOILETTET UNDER VANDLINJEN

Figur 1 Bøjet udluftningsrør 19 mm (¾") Mindst 20 cm over vandlinjen Udluftningsrør 38 mm (1 ½") Skroggennemføring med kugleventil 38 mm (1 ½") Skroggennemføring med kugleventil 19 mm (¾)

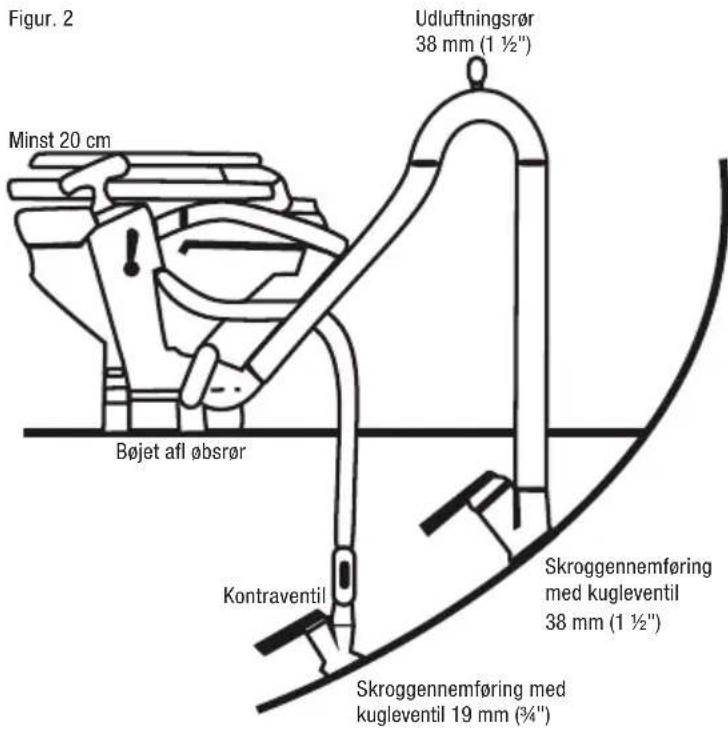

INSTALLATION AF TOILETTET OVER VANDLINJEN

Figur. 2 Udluftningsrør 38 mm (1 ½") Minst 20 cm Bøjet afl øbsrør Kontraventil Skroggenemføring med kugleventil 38 mm (1 ½") Skroggenemføring med kugleventil 19 mm (¾")

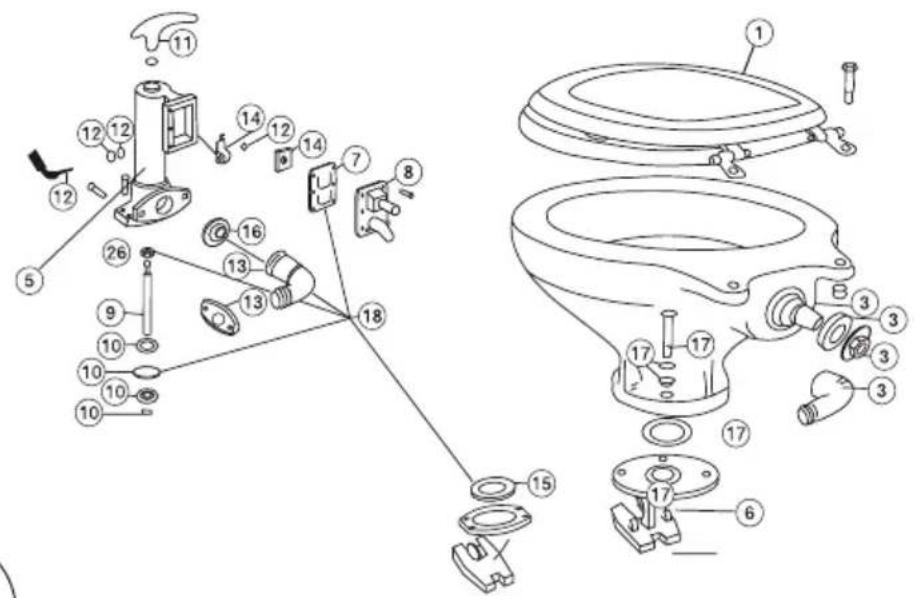

RESERVEDELSLISTE

1. Toiletsæde
2. Skål af porcelæn
3. Bøjet indløbsrør
4. Pumpe
5. Bundplade af plast
6. Flangepakning, indløb
7. Indløbsfl ange
8. Pumpestang
9. Plastskive
10. Plasthåndtag
11. Ventilsæt
12. Bøjet afl øbsrør
13. Pumpekam
14. Bundpakning
15. Flangepakning, afl øb
16. Pakning og skruesæt til porcelænsskål
17. Pakningssæt
