BRUGSANVISNING 46-3478 Biltema

• Dette produktet er ikke en leke.
• Armaturen må kobles til jordet strømanlegg.
• Produktet må ikke brukes hvis ledningen er skadet.
• Produktseriens kabler kan ikke byttes ut. Hvis kabelen blir skadet, må hele armaturen kasseres.
• Lyskildene i denne produktserien kan ikke byttes ut. Når en lyskildes levetid er over, må hele armaturen kastes.

MONTERING OG INSTALLASJON AV BAKKELAMPE 46-3475 (FIG. 1)

Lag hull til armaturen (A) i samsvar med målene. Plasser armaturen (A) i hullet. Ved utemiljø må den sikres med ekstra jord eller dekorative steiner (medfølger ikke).

Koble transformatoren til en 230 V stikkontakt, og slå den på.

OBS! Lyskildene kan ikke byttes ut.

EL-AVFALL

Denne manual skal læses inden brugen og opbe- vares til fremtidigt behov. Vær især opmærksom på sikkerhedsforskrifterne. Der tages forbehold for, at illustrationer og beskrivelser ikke passer fuldt ud med produktet.

OBS! Du må selv udskifte elmateriel som ledninger, fatninger og stikpropper i fl ytbare brugsgenstande og stikkontakter samt afbrydere i fast installation, hvis du er sikker på, hvordan du skal gøre. Forkert montering kan medføre livsfare og risiko for brand.

ANVENDELSESOMRÅDE

Denne produktserie er beregnet til dekorationsbelysning udendørs. De forskellige produkter i serien har forskellige anvendelsesområder så som jord-, gulv- og vægbelysning samt ledninger og transformator med skumringsrelæ. Produktserien kan udbygges indtil 23 W pr. transformator med belysning fra samme serie. Produktet må ikke ombygges og ikke benyttes til andre formål end det, det er beregnet til.

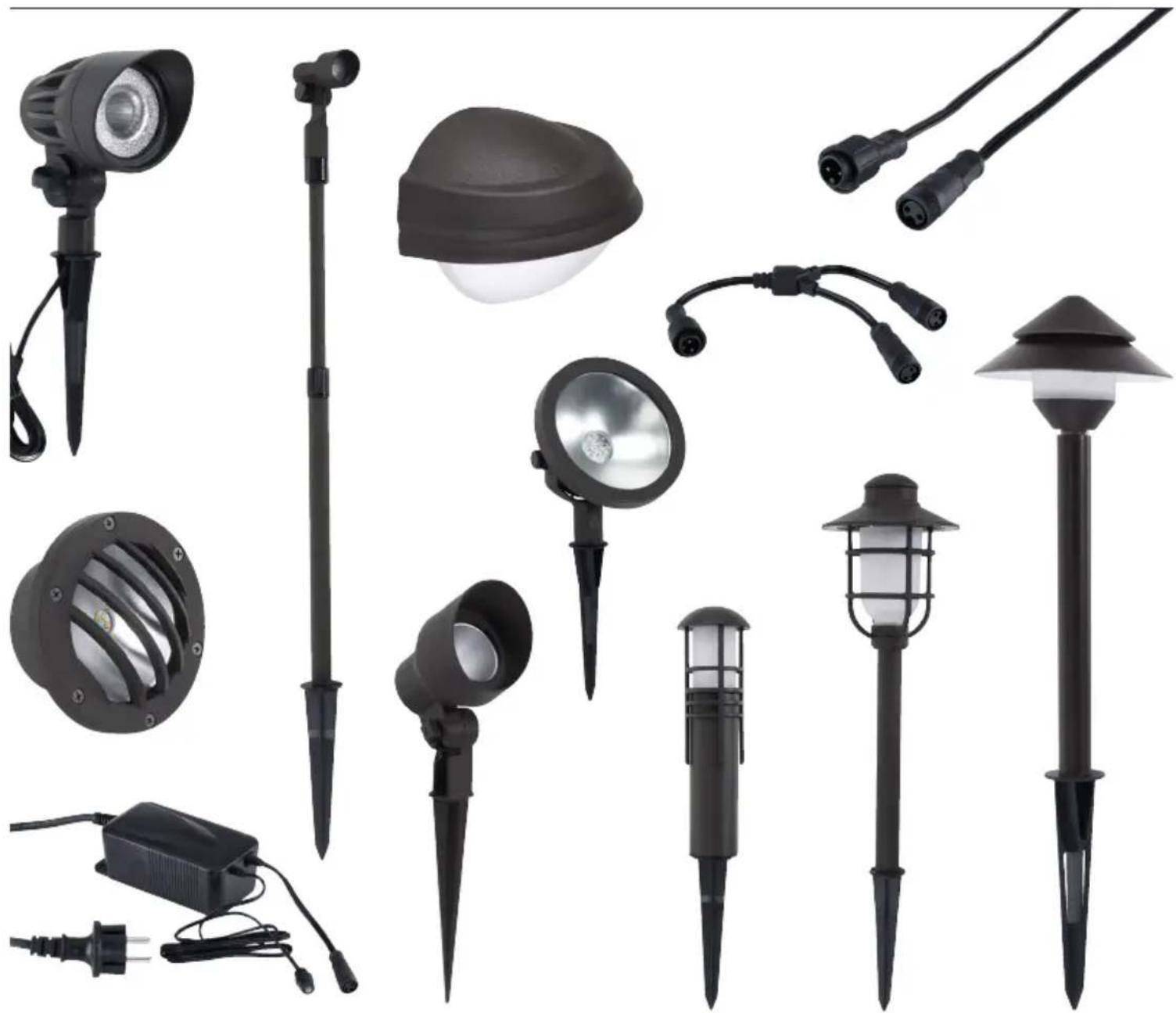

Denne produktserie, der kan udbygges, består af følgende produkter:

Artnr Produkt
46-3470 Startsæt	(4 spots + transformator 46-3484)
46-3471 Jordspotlight
46-3472 Jordspotlight
46-3473 Jordspotlight
46-3474 Jordspotlight
46-3475 Spotlight til jord
46-3476 Jordlampe
46-3478 Jordlampe
46-3479 Jordlampe
46-3480 Vægbelysning
46-3481 Forlængerledning, 3 m
46-3482 Forlængerledning, 6 m
46-3483 Forgrenerledning, 1-2
46-3484 Transformator med skumringsrelæ

SIKKERHED

Sørg for at læse og forstå hele denne manual, før du installerer og benytter produktet.

• Produkterne i denne produktserie må kun kombineres med hinanden inden for serien. Andre eksterne produkter som ikke tilhører produktserien, må ikke tilføjes.
• Maksimal belastning (samlet effekt for alle armaturer). der tilsluttes transformatoren, må ikke overstige 23 W.
• Ledninger, der er beregnet til nedgravning i jord, bør ikke ligge dybere end 15 cm.
• Armaturerne skal monteres mindst 3 m fra vandinstallationer så som pools, spaanlæg, springvand, etc.
• Berør aldrig selve LED-pæren, da det vil beskadige produktet.
• Sænk ikke armaturerne ned i vand, da det vil beskadige produktet.
• Monter transformatoren lodret mindst 30 cm over jorden.
• For at undgå vand efter installation anbefaler vi at bruge et afl øbssystem.
• Produktserien er ikke konstrueret til brug på steder med mulig motortrafi k så som kørebaner, parkeringsområder, m m.
• Produktserien er ikke konstrueret til at tåle tung belastning.
• OBS! Fare for elektrisk stød. Lyskilderne i produktseriens lamper kan ikke udskiftes. Når lyskilden ikke længere fungerer, skal hele lampen kasseres.

OBS!

• Dette produkt er ikke legetøj.
• Dette armatur må ikke tilsluttes til et elektrisk system, der ikke er jordforbundet.
• Produktet må ikke bruges, hvis ledningen er beskadiget.
• Ledningerne på denne produktserie kan ikke udskiftes. Hvis ledningen beskadiges, skal hele armaturet kasseres.
• Lyskilderne i denne produktserie kan ikke udskiftes. Når levetiden for en lyskilde er udløbet, skal hele armaturet kasseres.

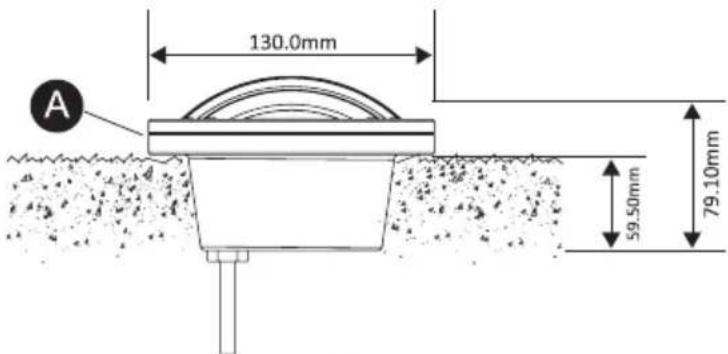

MONTERING OG INSTALLATION AF JORDLAMPE 46-3475 (FIG. 1)

Lav et hul til armaturet (A) iht. dimensionerne. Placer armaturet (A) i hullet. Ved udendørs montering skal det fastholdes med ekstra jord eller dekorative sten (medfølger ikke).

OBS! Områder med hård jord kan opblødes ved at hælde vand ud på overfl aden eller ved at lave et styrehul med haveredskaber. Maks. belastning 150 kg.

Placer armaturerne i de ønskede placeringer. Lyskilderne kan kombineres frit, så længe den totale effekt ikke overstiger 23 W pr. transformator.

Trin 2

Fortsæt med at tilslutte hunstikket fra det første armatur til hanstikket på næste armatur. Gentag, indtil alle armaturer er tilsluttet.

OBS! Armaturerne er udstyret med 1,5-meters hanledninger og 1,5-meters hunledninger, hvilket giver en samlet ledningslængde på 3 m. Hvis din skitse kræver kortere afstand mellem armaturerne, skal overskydende ledning rulles sammen og graves ned. Hvis du har større afstand mellem armaturerne, fås der forlængerledninger på 3 m og 6 m (sælges separat). Hvis din skitse kræver, at du skal forgrene i to retninger, fås der forgrenerledninger (sælges separat). Nå du er færdig, skal du sætte det dæksel, du tog af transformatorens hunledning (se INSTALLATION AV TRANSFORMATOR trin 3), på det sidste armaturs hunledning.

Trin 4

Tildæk ledningen med jordmateriale, eller grav den ned.

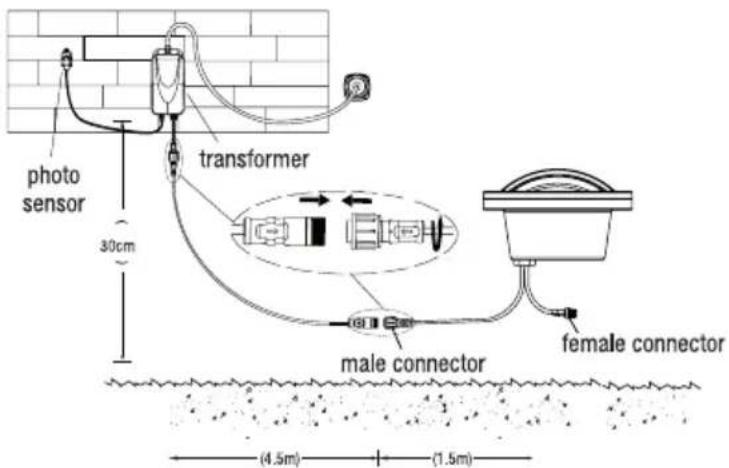

Tag dækslet af transformatorens 4,5-meters hunledning, og træk ledningen frem til det første armatur.

OBS! Hvis du har brug for større afstand mellem armaturerne, fås der forlængerledninger på 3 m og 6 m (sælges separat).

Trin 3

Den anden ledningstråd, der kommer fra transforma- toren, er lyssensoren. Den bør placeres sådan, at den registrerer lyset i omgivelserne, men ikke i nærheden af andre lyskilder så som gadebelysning m m. Lys- sensoren muliggør automatisk drift døgnet rundt.

Trin 4

Tilslut transformatoren til en 230 V stikkontakt, og tænd for enheden.

OBS! Hvis transformatoren er tændt, og lyssensoren er tildækket, skal lyskilderne lyse.

• Inden rengøring af enhederne skal strømforsyningen afbrydes.
• Brug en tør eller en let fugtig klud ved aftørring.
• Brug ikke rengøringsmidler med kemikalier, opløsningsmidler eller slibemidler.

FEJLFINDING

Hvis ingen af lyskilderne fungerer, som de skal:

• Kontroller, at der er tændt for strømmen.
• Kontroller, at transformatoren er korrekt tilsluttet, og at lyssensoren ikke får direkte lys fra andre lyskilder så som terrasse, gadebelysning, etc.

OBS! Det varer ca. 10 sekunder fra, at lyssensoren overdækkes, til lyskilderne tændes.

Hvis nogle af lyskilderne ikke fungerer, som de skal:

- Kontroller alle forbindelser mellem lyskilderne.

OBS! Lyskilderne kan ikke udskiftes.

EL-AFFALD

Brugte elektriske og elektroniske produkter, herunder alle typer batterier, skal afl everes på en genbrugsstation. (Iht. direktiv 2012/19/EU og 2006/66/EF).

Art. 46-3470 / 46-3471 / 46-3472 / 46-3473 / 46-3474 / 46-3475 / 46-3476 / 46-3478 / 46-3479 / 46-3480 / 46-3481 / 46-3482 / 46-3483 / 46-3484
