BRUGSANVISNING 46-3265 Biltema

- Armatur med anslutningskabel

• Väggfäste

6.2 Installation

Lyskilden i lampehuset kan ikke skiftes ut. Hvis lyskilden blir skadet, må armaturen skiftes ut.

5. SIKKERHET

ADVARSEL!

• Armatur med tilkoblingskabel
  • Veggfeste

6.2 Montering

Denne manual skal læses inden montering og brug, og den skal gemmes til fremtidig brug. Vær særlig opmærksom på sikkerhedsforskrifterne og advarslerne.

Du må selv udskifte elektrisk materiel som ledninger, fatninger og stik i fl ytbare brugsgenstande og vægstikkontakter samt fast installerede afbrydere, hvis du er sikker på, hvordan du skal gøre. Forkert montering kan medføre livsfare og risiko for brand. Kun autoriserede installatører må installere nye installationer eller udbygge eksisterende installationer (montere fast el-materiel på vægge og loft) samt udskifte fast el-materiel i våde rum, f.eks. badeværelser eller udendørs.

2. TEKNISKE DATA

Armatur

• Netspænding: 220-240 V \~50 Hz
  • Lysstrøm: 3100 lumen.
  • Farvetemperatur: 4000 K.
• Effekt: 36 W.
• Spredningsvinkel: 100°.
• Antal LED'er: 36 stk.
• Levetid for LED'er: 50.000 timer.
• Kapslingsklasse: IP54.
• Beskyttelsesklasse: I
• Tilslutningsledning: 0,5 m (H05VV-F 3G1 mm2)
• Arbejdstemperatur: -30 °C til +35 °C.
• Mål: 15,5 x 26,5 x 54,0 cm.
• Samlet vægt (lampe med vægbeslag): 2,82 kg
  • Maks. monteringshøjde: 7 m

Vægbeslag

• Kraftigt, vinklet (45°) vægbeslag af metal, til montering på facaden.
• Monteringsplade 15 x 15 cm med 4 stk. monteringshuller ø 6 mm.
• *Rørdimension ø 42 mm. Tilslutningsledningen trækkes inde i røret og beskyttes mod ydre påvirkninger.
• OBS! Sørg for at have de rigtige fastgørelseselementer (skruer og plugs), der passer til underlaget.
• Tilspændingsmomentet for skruer og bolte, der fastgør enheden i vægbeslaget, skal være mindst 3 Nm.

3. MÆRKNING

Her følger en forklaring af symboler på produktet og emballagen.

Et revnet beskyttelsesglas skal udskiftes med det samme. Brug kun originalt beskyttelsesglas.

4. ANVENDELSESOMRÅDE

Dette produkt er beregnet til at belyse udendørs områder. Det er konstrueret til fast installation udendørs. Installationen skal udføres af en autoriseret elektriker.

Lyskilden i lampehuset kan ikke udskiftes. Hvis lyskilden er beskadiget, skal armaturet udskiftes.

5. SIKKERHED

ADVARSEL!

Læs altid sikkerhedsforskrifterne inden brug.

5.1 Sikkerhedsforskrifter

• Læs manualen før montering og brug.
• Lampen skal installeres af en autoriseret elinstallator.
• Lampen skal installeres på en massiv væg.
• Sørg for, at der ikke er nogen ledninger, hvor lampen skal monteres.
• Kontroller, at produktet er helt. Brug ikke produktet, hvis nogen del af det er beskadiget. Beskadi-gede elledninger skal udskiftes af en autoriseret elektriker.
• Armaturet må kun tilsluttes netspænding: 220-240 V \~50 Hz.
• Netspændingen skal være frakoblet inden installation og/eller servicearbejde.
• Rør ikke ved lampen, når den lyser, da den kan være varm.
• Hvis lampeglasset beskadiges, skal det udskiftes.
• Udendørslampen må IKKE anvendes uden lampeglas.
• Lampen er i klasse 1 og skal forbindes med jord.

• Se aldrig direkte ind i lyskilden.

• Fjern aldrig beskyttelsesglasset, när lampen er tændt.

• Lampen må ikke ændres.

5.2 Særlige risici

Når man følger sikkerhedsforskrifterne, minimeres risikoen for skader på personer og ting, men der kan alligevel opstå risikable situationer. Vær særlig opmærksom på følgende:

• Risiko for elektrisk stød. Læs altid sikkerhedsforskrifterne inden brug.
• Risiko for forbrænding. Rør ikke ved lampen, når den er tændt da den kan blive varm.

ADVARSEL!

Hvis ovenstående anvisninger ikke følges, kan det medføre en ulykke, som igen kan medføre alvorlige person- eller tingskader.

6. ANVENDELSE

6.1 Udpakning

ADVARSEL!

Emballagematerialer kan være skadelige for børn.

Efter udpakning skal al emballagen fjernes og indleveres til genbrug. Kontroller, at alle dele er med, og at de er ubeskadigede.

• Armatur med tilslutningsledning
• Vægbeslag

6.2 Installation

• Til montering på sten: Borehammer/slagboremaskine samt passende bor.
• Skruemaskine.
• Skiftenøgle.
• Mærkepen
• Skruer og plugs, der passer til underlaget.

Sådan gør du:

1. Vælg placeringen af vægbeslaget, og marker hullerne til monteringen. Marker også hullet til ledningsgennemføring (bag ved røret). OBS! Hullet til ledningsgennemføring skal bores, så det skråner 3° udefter for at forhindre eventuelt regn- eller kondensvand i at løbe ind i boligen.

2. Til montering på sten: Bor huller på de markerede steder. Monter beslaget med passende skruer og plugs.

3. Til montering på træ: Monter beslaget med passende skruer, men uden plugs.
4. Afbryd strømmen.
5. Skru møtrikkerne af rørklemmen på bagsiden af armaturet.
6. Monter armaturet på vægbeslaget. Tilslutningsledningen skal løbe inde i røret og trækkes gennem husmuren på et passende sted.
7. Spænd rørklemmen til.

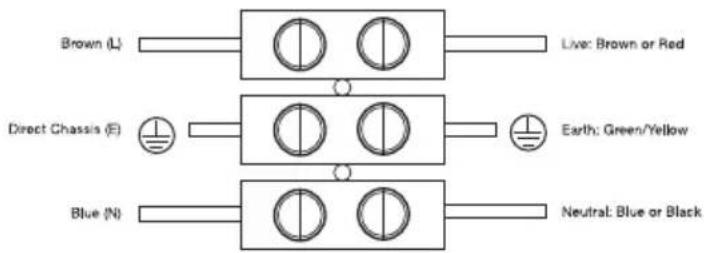

8. Tilslut ledningerne til en klemrække.

- Brun - fase

- Blå - nul

- Grøn/gul - jord

Brugte elektriske og elektroniske produkter, også alle typer batterier, skal afl everes der, hvor der indsam-les til genbrug. (I henhold til direktiv 2012/19/EU og 2006/66/EF).
