BRUGSANVISNING 46-3170 Biltema
Anslutningskablar: .....0,5 m + 0,5 m på varje lampa.
Väggadapter
Inspänning: .....240 V AC 50 Hz.
Utspänning: .....12 V DC 2 A, Max 24 W.
Max antal lampor (decklights): .30 st.
Kapslingsklass: .....IP44
Tilkoblingskabler: . . . . . . . . . 0,5 m + 0,5 m på hvert lys.
Veggadapter
Spenning inn: .....240 V AC 50 Hz.
Spenning ut: 12 V DC 2 A, maks. 24 W.
- Produktet må aldri brukes hvis ledningen er skadet.
- LED-armaturen er ikke konstruert for tung belastning.
MONTERING
Dette produkt er beregnet til dekorationsbelysning udendørs. LED-lamperne er beregnet til indfældet montering i terrassegulve, trapper, stenplader m.m. Produktet må ikke bygges om og må ikke bruges til andre formål end det, det er beregnet til.
INDHOLD
Pakken indeholder
- 10 stk. LED-decklights (á 0,2 W) med tilslutningsledninger & plug-in-stik.
• Vægadapter (maks. 24 W) med skruekobling.
• Ledning med Y-forgrening til 2 lyssløjfer.
TEKNISKE DATA
LED-decklights
Mål på åbning: .....∅24 mm
Højde: 15 mm
Monteringsdybde: .....15 mm
Tilslutningsledninger: . . . . . . . 0,5 m + 0,5 m på hver lampe.
Vægadapter
Indgangsspænding: .....240 V AC 50 Hz.
Udgangsspænding: .....12 V DC 2 A, maks. 24 W
Maks. antal
Ledningslængde: ....5 m, fra adapter til 1. spot, med Y-forgrening til 2 lyssløjfer.
SIKKERHED
- Brug ikke produktet, hvis ledningen er beskadiget.
- LED-armaturet er ikke konstrueret til at tåle tung belastning.
MONTERING
Spot'ene skal monteres i serie (se tilslutningsdiagram). Hver enkel spot har tilslutningsledninger med lynkobling til meget nem sammenkobling. Der kan sammenbygges to lyssløjfer i kraft af Y-forgreningen på ledningen. Sættet kan udbygges til maks. 30 spots.
Spot'ene er beregnet til indfældet montering med en hulåbning på 24 mm. Fjedre af stål holder spot'en på plads i hullet.

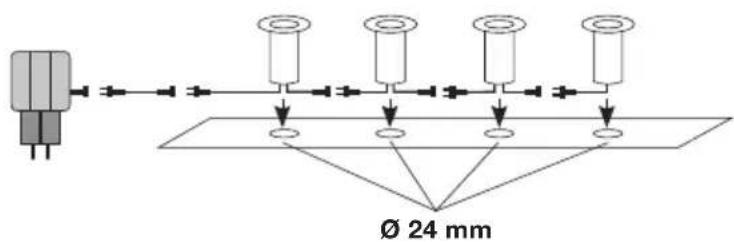

TILSLUTNINGSDIAGRAM
- Opmærk den ønskede placering for hver enkelt spot.
- Kontroller, at ledninger og tilslutningsledninger er tilstrækkelig lange til den ønskede placering.
- Bor huller, hvor spot'ene skal placeres. Hulåbningen skal være ∅ 24 mm.
- Træk spot'enes tilslutningsledninger gennem hullet, og tryk spot'ene fast.
- Kobl spot'ene sammen med lynkoblingerne.
- Tilslut lyssløjfen til ledningen med Y-forgrening.
- Tilslut ledningen til vægadapteren via skruestikket.
Skumringssensor (købes separat)
Produktet kan kombineres med en skumringssensor. Så vil lyssløjfen tænde automatisk, när mørket falder på.
EL-AFFALD
Brugte elektriske og elektroniske produkter, også alle typer batterier, skal afl everes der, hvor der indsamles til genbrug. (Iht. direktiv 2012/19/EU og 2006/66/EC).
