BRUGSANVISNING 46-3290 Biltema

Denne manual skal læses inden montering og brug, og den skal gemmes til fremtidig brug. Vær særlig opmærksom på sikkerhedsforskrifterne og advarslerne.

1. TEKNISKE SPECIFIKATIONER

46-3290 46-3291 46-3292
Spænding 100-240 V~ 50/60 Hz	100-240 V~ 50/60 Hz	100-240 V~ 50/60 Hz
Farvetemperatur 3000 K 3000 K	3000 K
Lysstrøm	1400 lumen	2100 lumen	3500 lumen
Effekt 20 W 30 W 50 W
Spredningsvinkel 100° 100° 100°
Effektfaktor (Power Factor)	>0,9	>0,9	>0,9
Levetid for lyskilde	30000 h	30000 h	30000 h
Kapslingsklasse	IP65	IP65	IP65
Beskyttelsesklasse	I	I	I
Tilslutningsledning (0,5 m)	H05RN-F 3 x 1,0 mm ^2	H05RN-F 3 x 1,0 mm ^2	H05RN-F 3 x 1,0 mm ^2
Arbejdstemperatur	-20 °C till +45 °C	-20 °C till +45 °C	-20 °C till +45 °C
Mål	213 x 173 x 28,5 mm	260 x 225 x 37 mm	306 x 265 x 38 mm
Vægt	720 g	1260 g	2050 g

3. ANVENDELSESOMRÅDE

Dette produkt er beregnet til at give belysning på eksempelvis husfacader, i haven og andre steder udendørs og indendørs. OBS! LED-lyskilden og beskyttelsesglasset kan ikke udskiftes. Hvis en af dem er beskadiget, skal armaturet udskiftes.

4. SIKKERHED

ADVARSEL! Læs altid sikkerhedsforskrifterne inden brug.

4.1 Sikkerhedsforskrifter

• Dette produkt har beskyttelsesklasse I og skal jordforbindes.
• Afbryd altid hovedstrømmen inden installation.
• Kontroller, at alle tætninger er intakte efter installation og vedligeholdelse.
• Produktet må ikke tildækkes.
• Produktet skal installeres af en autoriseret elektriker.
• Se aldrig direkte ind i lyskilden.
• Produktet må ikke ændres.
• Kontroller, at produktet er helt. Brug ikke produk-

tet, hvis nogen del af det er beskadiget. Beskadi-gede netledninger skal udskiftes af en autoriseret elektriker.

• Sænk aldrig produktet ned i vand eller andre væsker, og skyl det ikke under rindende vand.
• Dette produkt kan anvendes af børn fra 8 år og opefter og af personer med nedsatte fysiske eller mentale evner eller manglende erfaring eller vi- den, hvis de overvåges eller har fået instruktioner om sikker brug af produktet og forstår de invol- verede risici. Lad ikke børn lege med produktet. Rengøring og vedligeholdelse må ikke foretages af børn uden opsyn.

ADVARSEL! Hvis ovenstående anvisninger ikke følges, kan det medføre en ulykke, som igen kan medføre alvorlige person- eller tingskader.

4.2 Særlige risici

Når man følger sikkerhedsforskrifterne, minimeres risikoen for skader på personer og ting, men der

kan alligevel opstå risikable situationer. Vær særlig opmærksom på følgende:

• Risiko for elektrisk stød. Læs altid sikkerhedsforskrifterne inden brug.
• Risiko for forbrænding. Rør ikke ved lampen, når den er tændt da den kan blive varm.

Du må selv udskifte elektrisk materiel som ledninger, fatninger og stik i fl ytbare brugsgenstande og vægstikkontakter samt fast installerede afbrydere, hvis du er sikker på, hvordan du skal gøre. Forkert montering kan medføre livsfare og risiko for brand. Kun auto-riserede installatører må installere nye installationer eller udbygge eksisterende installationer (montere fast el-materiel på vægge og loft) samt udskifte fast el-materiel i våde rum, f.eks. badeværelser eller udendørs.

5. INSTALLATION

5.1 Udpakning

ADVARSEL! Emballagematerialer kan være skadelige for børn.

Efter udpakning skal al emballagen fjernes og indleveres til genbrug. Kontroller, at alle dele er med, og at de er ubeskadigede.

5.2 Montering og elektrisk installation af projektør

ADVARSEL! Brug ikke lygten, hvis beskyt- telsesglasset eller ledningen er beskadiget!

ADVARSEL! Afbryd hovedstrømmen inden installation!

• Monter ikke lygten et sted, som er unormalt stærkt udsat for vibrationer.

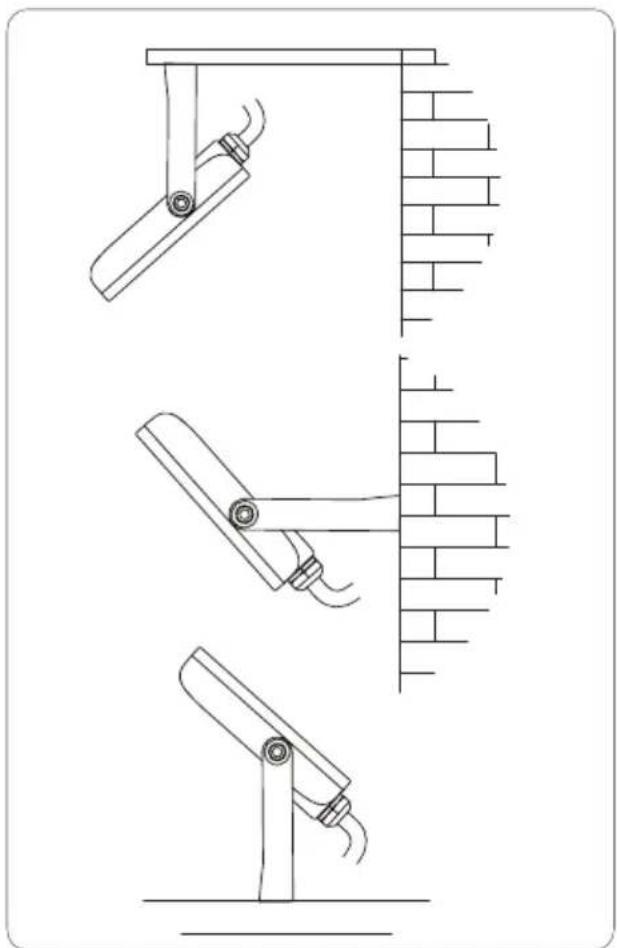

• Lygten skal monteres med den medfølgende monteringsbøjle. Brug egnede skruer og murplugs, der er tilpasset underlaget. Lygten kan placeres som vist på nedenstående billede (fi g. 1).
• Tilslut ledningen til en koblingsdåse. Brun = fase, blå = nul og grøn/gul = jord (fi g. 2).
• Efter installation skal det kontrolleres, at alle tætninger og gennemføringer er intakte.
• Slut hovedstrømmen for at teste projektøren.

Figur 2: Tilslutningsdiagram

6. MILJ∅

El-affald

Brugte elektriske og elektroniske produkter, også alle typer batterier, skal afl everes der, hvor der indsam-les til genbrug. (I henhold til direktiv 2012/19/EU og 2006/66/EF).

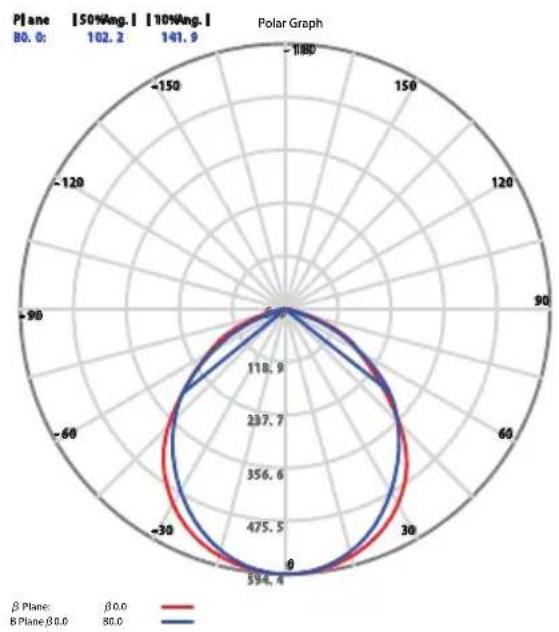

7. LIGHT INTENSITY DISTRIBUTION CURVE

46-3290
