BRUGSANVISNING 46-3285 Biltema

Fig. 1: Monteringsanvisningar

Hvis beskyttelsesglasset er sprukket, må armaturen kastes.

SIKKERHETSFORSKRIFTER

OBS! LED-lyskilden og beskyttelsesglasset kan ikke skiftes ut. Hvis disse skades, må armaturen skiftes ut.

Denne manual skal læses inden montering og brug, og den skal gemmes til fremtidig brug. Vær særlig opmærksom på sikkerhedsforskrifterne og advarslerne.

TEKNISKE DATA

46-3285 46-3286 46-3287
Spænding 220-240 V/50 Hz 220-240 V/50 Hz 220-240 V/50 Hz
Farvetemperatur 4000 K 4000 K 4000 K
Lysstyrke	1600 lumen	2400 lumen	4000 lumen
Effekt 20 W 30 W 50 W
Spredningsvinkel 110° 110° 110°
Levetid for lyskilde	30000 t	30000 t	30000 t
Kapslingsklasse	IP65	IP65	IP65
Beskyttelsesklasse	I	I	I
Tilslutningsledning (0,3 m)	H05RN-F 3G1.0mm ^2	H05RN-F 3G1.0mm ^2	H05RN-F 3G1.0mm ^2
Arbejdstemperatur	-25 °C til +40 °C	-25 °C til +40 °C	-25 °C til +40 °C
Vægt	440 g	650 g	1030 g
Dimensioner	136 x 120,5 x 46,5 mm	180 x 156,5 x 51,5 mm	230 x 202 x 55,5 mm
Vægt	440 g	650 g	1030 g

MÆRKNING

ADVARSEL! Læs altid sikkerhedsforskrifterne inden installation og brug.

• Dette produkt har beskyttelsesklasse I og skal jordforbindes.
• Afbryd altid hovedstrømmen inden installation.
• Kontroller, at alle tætninger er intakte efter installation og vedligeholdelse.
• Produktet må ikke tildækkes.
• Produktet skal installeres af en autoriseret elektriker.
• Se aldrig direkte ind i lyskilden.
• Produktet må ikke ændres.

• Kontroller, at produktet er helt. Brug ikke produktet, hvis nogen del af det er beskadiget. En beskadiget ledning skal udskiftes af en autoriseret elektriker.

• Sænk aldrig produktet ned i vand eller andre væsker, og skyl det ikke under rindende vand.

• Dette produkt kan anvendes af børn fra 8 år og opefter og af personer med nedsatte fysiske eller mentale evner eller manglende erfaring eller vi- den, hvis de overvåges eller har fået instruktioner om sikker brug af produktet og forstår de invol- verede risici. Lad ikke børn lege med produktet. Rengøring og vedligeholdelse må ikke foretages af børn uden opsyn.
• ADVARSEL! Hvis ovenstående anvisninger ikke følges, kan det medføre en ulykke, som igen kan medføre alvorlige person- eller tingskader.

Særlige risici

Når man følger sikkerhedsforskrifterne, minimeres risikoen for skader på personer og ting, men der kan alligevel opstå risikable situationer. Vær særlig opmærksom på følgende:

• Risiko for elektrisk stød. Læs altid sikkerhedsforskrifterne inden brug.
• Risiko for forbrændinger. Rør ikke ved lampen, när den er tændt, da den kan blive varm.
• Du må selv udskifte elektrisk materiel som ledninger, fatninger og stik i fl ytbare brugsgenstande og vægstikkontakter samt fast installerede afbrydere, hvis du er sikker på, hvordan du skal gøre. Forkert montering kan medføre livsfare og risiko for brand. Kun autoriserede installatører må udføre nye installationer eller udbygge eksisterende installationer (montere fast elektrisk materiel på vægge og loft) samt udskifte fast elektrisk materiel i vådrum, f.eks. badeværelser, eller udendørs.

BRUG

OBS! LED-lyskilden og beskyttelsesglasset kan ikke udskiftes. Hvis en af dem er beskadiget, skal armaturet udskiftes.

OBS! Undgå at placere genstande tættere end 1 meter på lampens lysstråle.

UDPAKNING

ADVARSEL! Emballagematerialer kan være skadelige for børn.

Efter udpakning skal al emballagen fjernes og afl everes til genbrug. Kontroller, at alle dele er med, og at de er intakte.

MONTERING

Monter ikke lampen et sted, der er usædvanligt udsat for vibrationer.

Lampen skal monteres med den medfølgende monteringsbøjle. Brug egnede skruer og murplugs, der er tilpasset underlaget. Lampen kan placeres som vist på nedenstående billede (fi g. 1).

ELEKTRISK INSTALLATION

ADVARSEL! Afbryd hovedstrømmen inden installation!

• Tilslut kablet til en koblingsdåse. Brun eller rød (Fase), Blå eller Sort (Nul) og Grøn/Gul (Jord) (Fig. 2).
• Efter installation skal det kontrolleres, at alle tætninger og gennemføringer er intakte.
• Slå hovedstrømmen til for at teste lampen.

0.5m

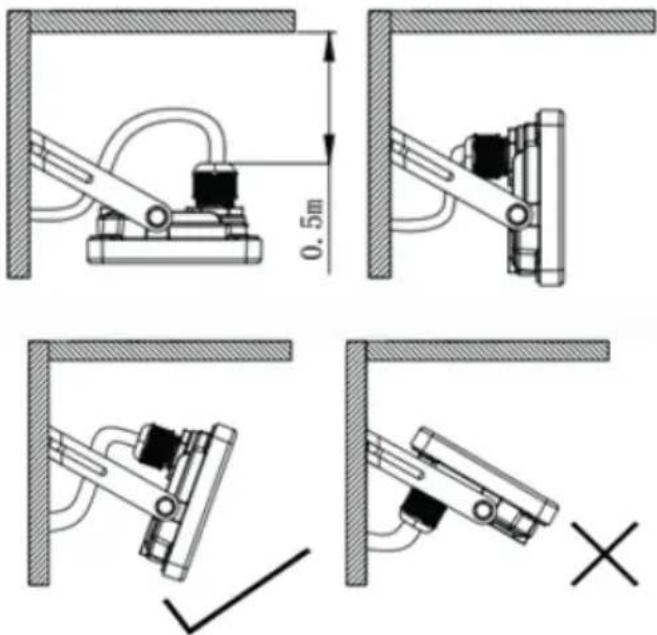

Fig. 1: Monteringsanvisninger

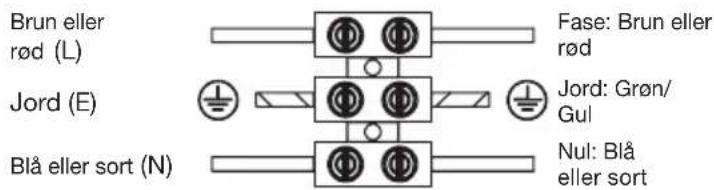

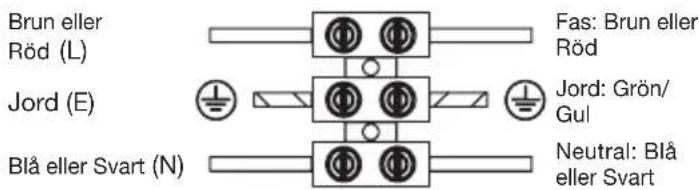

Brun eller rød (L) Jord (E) Blå eller sort (N) Fase: Brun eller rød Jord: Grøn/ Gul Nul: Blå eller sort

Fig. 2: Tilslutningsdiagram

ELAFFALD

Brugte elektriske og elektroniske produkter, herunder alle typer batterier, skal afl everes på en genbrugsstation. (Iht. direktiv 2012/19/EU og 2006/66/EF).
