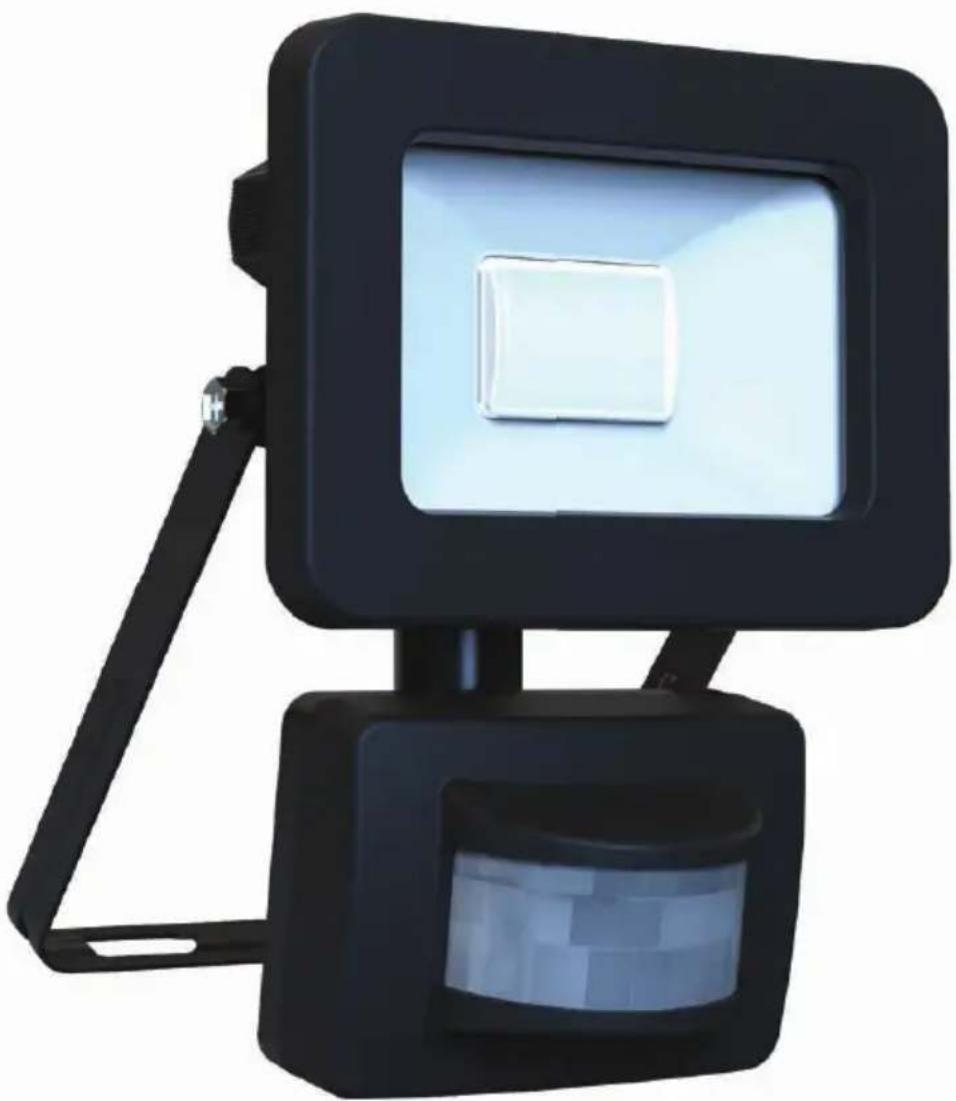

BRUGSANVISNING 46-842 Biltema

med bevægelsessensor

Hvis beskyttelsesglasset er

en

sprukket, skal armaturen

kastes, siden glasset ikke kan

byttes.

TEKNISKE DATA

46-841 46-842 46-843 46-844
Spenningsmating: 220-240 V AC	220-240 V AC 220-240 V AC 220-240 V AC
Effekt: 10 W 20 W 30 W 50 W
Lysstyrke:	720 lm	1550 lm	2400 lm	4000 lm
Fargetemperatur:	4000 K	4000 K	4000 K	4000 K
Effektfaktor:	>0,9	>0,9	>0,9	>0,9
Levetid:	25000 timer	25000 timer	25000 timer	25000 timer
Kapslingsgrad:	IP44	IP44	IP44	IP44
Beskyttelsesklasse:	I	I	I	I
Fargegjengivelse:	>80 Ra	>80 Ra	>80 Ra	>80 Ra
Spredningsvinkel:	105 grader	105 grader	105 grader	105 grader
Lengde:	104 mm	130 mm	153 mm	185 mm
Bredde:	158 mm	174 mm	191 mm	215 mm
Prosjektert overflate, maks.:	35 cm^2	68 cm^2	88 cm^2	130 cm^2
Kabellengde inkludert støpsel:	0,5 m	0,5 m	0,5 m	0,5 m
Monteringshøyde:	2,3 - 3 m	2,3 - 3 m	2,3 - 3 m	2,3 - 3 m
PIR-sensor
Deteksjonsområde:	180 grader	180 grader	180 grader	180 grader
Rekkevidde:	4 - 10 m	4 - 10 m	4 - 10 m	4 - 10 m

BRUKSOMRÅDE

OBS! LED-lyskilden kan ikke skiftes ut. Hvis den er skadet, må hele armaturen byttes ut.

SIKKERHETSFORSKRIFTER

• Les alltid sikkerhetsforskriftene før bruk.
• Ikke se direkte inn i lyskilden.
• Ikke modifi ser pæren.
• Du må ikke forsøke å løsne IR-detektorens linsebeskyttelse. Det vil skade IR-detektoren, og skaden dekkes ikke av garantien.
• Kontroller at produktet er helt. Produktet må ikke brukes hvis det er skadet. Skadet strømkabel må byttes av elektriker.
• Produktet må aldri senkes ned i vann eller annen væske. Det må heller ikke skylles under rennende vann.

Hvis lyskasteren ikke fungerer, kan det skyldes:

Denne manual skal læses inden montering og brug, og den skal gemmes til fremtidig brug. Vær særlig opmærksom på sikkerhedsforskrifterne og advarslerne.

MÄRKNING

Manual medfølger og skal læses inden brug og gemmes til fremtidig brug.

Hvis beskyttelsesglasset er

revnet, skal armaturet kas-

seres, da glasset IKKE kan

udskiftes.

TEKNISKE DATA

Spændingsforsyning: 220-240 V AC 220-240 V AC 220-240 V AC 220-240 V AC

Effekt: 10 W 20 W 30 W 50 W

Lysstyrke:	720 lm	1550 lm	2400 lm	4000 lm
Farvetemperatur:	4000 K	4000 K	4000 K	4000 K
Effektfaktor:	>0,9	>0,9	>0,9	>0,9
Levetid:	25000 timer	25000 timer	25000 timer	25000 timer
Kapslingsklasse:	IP44	IP44	IP44	IP44
Beskyttelsesklasse:	I	I	I	I
Farvegengivelse:	>80 Ra	>80 Ra	>80 Ra	>80 Ra
Spredningsvinkel:	105 grader	105 grader	105 grader	105 grader
Længde:	104 mm	130 mm	153 mm	185 mm
Bredde:	158 mm	174 mm	191 mm	215 mm
Maks. projiceret areal:	35 cm^2	68 cm^2	88 cm^2	130 cm^2
Ledningslængde inkl. stikprop:	0,5 m	0,5 m	0,5 m	0,5 m
Monteringshøjde:	2,3 - 3 m	2,3 - 3 m	2,3 - 3 m	2,3 - 3 m
PIR-sensor
Detekteringsområde:	180 grader	180 grader	180 grader	180 grader
Rækkevidde:	4 - 10 m	4 - 10 m	4 - 10 m	4 - 10 m

ANVENDELSESOMRÅDE

Dette produkt er beregnet til at give automatisk, bevægelsesaktiveret belysning i eksempelvis garageindkørsler, indgange, parkeringspladser og andre steder inden- og udendørs.

OBS! LED-lyskilden kan ikke udskiftes. Hvis den er beskadiget, skal hele armaturet udskiftes.

SIKKERHEDSFORSKRIFTER

• Læs altid sikkerhedsforskrifterne inden brug.
• Se aldrig direkte ind i lyskilden.
• Lampen må ikke ændres.
• Forsøg aldrig at løsne IR-sensorens linsebeskyttelse, da det vil beskadige IR-sensoren og medføre, at garantien bortfalder.
• Kontroller, at produktet er intakt. Brug ikke produktet, hvis nogen del af det er beskadiget. En beskadiget ledning skal udskiftes af en autoriseret elektriker.
• Sænk aldrig produktet ned i vand eller andre væsker, og skyl det ikke under rindende vand.

ADVARSEL! Hvis ovenstående anvisninger ikke følges, kan det medføre en ulykke, som igen kan medføre alvorlige person- eller tingskader.

SPECIELLE RISICI

Når man følger sikkerhedsforskrifterne, minimeres risikoen for skader på personer og ting, men der kan alligevel opstå risikable situationer. Vær særlig opmærksom på følgende:

• Risiko for elektrisk stød. Læs altid sikkerhedsforskrifterne inden brug.
• Risiko for forbrændinger. Rør ikke ved lampen, når den er tændt, da den kan blive varm.

UDPAKNING

ADVARSEL! Emballagematerialer kan være skadelige for børn.

Efter udpakning skal al emballagen fjernes og afl everes til genbrug. Kontroller, at alle dele er med, og at de er intakte.

MONTERING

• Monter ikke lampen et sted, der er usædvanligt udsat for vibrationer.
• Lampen skal monteres på en væg med den medfølgende monteringsbøjle.
• Lampen skal placeres som vist på nedenstående billede.
• Monter ikke lampen højere end 3 meter over jorden.

1. Løsn monteringsbøjlen fra projektøren. Afmærk borehullerne på væggen med bøjlen som boreskabelon. Bor hullerne, og sæt murpløkke i. Skru monteringsbøjlen fast på væggen med passende skruer (ikke inkluderet).
2. Sæt elledningens stik i en jordet stikkontakt.

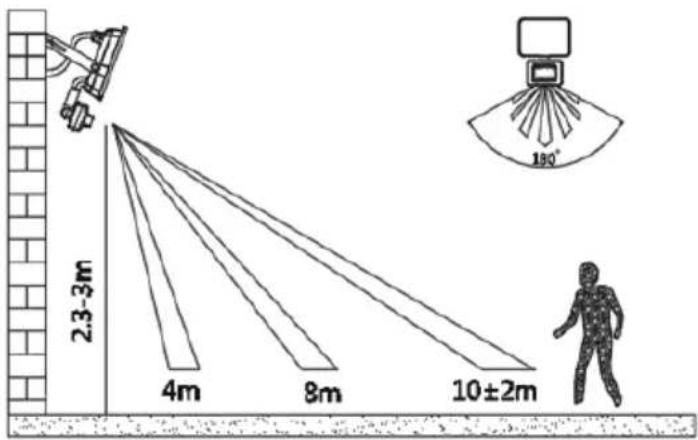

VINKLING AF BEVÆGELSESSENSOREN (PIR)

- Løsn justeringsskruen for at vinkle PIR-sensoren opad eller nedad.

2.3-3m 4m 8m 10±2m 190°

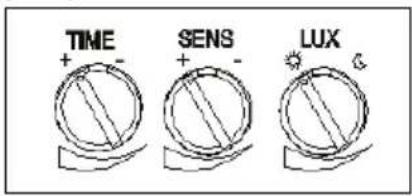

JUSTERING AF BEVÆGELSESSENSOREN (PIR)

TIME + - SENS + - LUX

Tid (TIME)

Indstil tidsrummet for, hvor længe lampen skal lyse, ved at dreje knappen TIME mod + eller –.

Afstand (SENS)

Indstil den maksimale afstand til aktivering af bevægelsessensoren. Drej grebet mod – for at reducere afstanden og + for at øge afstanden.

Lysfølsomhed (LUX)

Med LUX-grebet kan du indstille, hvornår tusmørkesensoren tænder/slukker lampen. Tæt på "Sol", vil lampen blive tændt, når der er mere dagslys og tæt på "Måne" tændes den, når det er mørkere. Hvis grebet indstilles på "Sol", lyser lampen, selv når det er lyst udenfor, og hvis grebet indstilles på "Måne", vil lampen først blive tændt, når den er mørk udenfor.

KONTROL AF DETEKTERINGSOMRÅDE

Indstil LUX på "Sol" og TIME på minimum. Passer det område, du ønsker der skal overvåget, og se om lampen tændes. Hvis ikke, skal du dreje sensoren til en anden vinkel og/eller justere afstanden (SENS).

RENG∅RING

ADVARSEL! Tag stikket ud af stikkontakten, inden du håndterer lampen.

• Tør produktets yderside af med en let fugtet klud.
• Brug ikke kemikalier eller andre stærke rengøringsmidler.

FEJLFINDING

Projektøren kan tændes utilsigtet, hvis:

• Der strømmer damp eller varm luft ud af en ventil, f.eks. fra en vaskekælder.
• Motorer fra biler afgiver varme.
• Buske eller træer bevæger sig, eller deres temperatur ændres.
• Den er monteret under et tag eller træ.
• Den påvirkes af kraftig elektromagnetisk interferens.

Hvis projektøren slet ikke virker, kan det skyldes:

• At sikringen har slået fra.
• At den er monteret, så bevægelserne sker uden for sensorens område.

Hvis sensorens funktion er nedsat, kan det skyldes:

- At den genstand, som den burde reagere på, har samme eller næsten samme temperatur som omgivelserne.

EL-AFFALD

Brugte elektriske og elektroniske produkter, også alle typer batterier, skal afl everes der, hvor der indsamles til genbrug. (Iht. direktiv 2012/19/EU og 2006/66/EC).
