Denne manual skal læses inden montering og brug, og den skal gemmes til fremtidig brug. Vær særlig opmærksom på sikkerhedsforskrifterne og advarslerne.

2. TEKNISKE DATA

• Spænding: 230 V AC.
- Lysstrøm:
o 46-3192: 800 lumen (10 W).
o 46-3193: 1600 lumen (20 W).
• Farvetemperatur: 4000 K.
- Beskyttelsesklasse: IP44.
• Isolationsklasse: I
• Effektfaktor: 0,5
• Arbejdstemperatur: -20 °C - +40 °C.
• Mål:
o 46-3192: 113 x 85 x 86,5 mm.
o 46-3193: 180 x 140 x 104,5 mm.
• LED-lyskilderne kan ikke udskiftes.

3. ANVENDELSESOMRÅDE

Dette produkt er beregnet til at give automatisk, bevægelsesaktiveret belysning i eksempelvis garageindkørsler, indgange, parkeringspladser og andre steder uden- indendørs.

OBS! LED-lyskilden kan ikke udskiftes. Hvis den er beskadiget, skal hele armaturet udskiftes.

4. MÆRKNING

Her følger en forklaring af symboler på produktet og emballagen.

Et revnet beskyttelsesglas skal udskiftes med det samme. Brug kun originalt beskyttelsesglas.

ADVARSEL! Læs altid sikkerhedsforskrifterne inden brug.

5.1 Sikkerhedsforskrifter

• Se aldrig direkte ind i lyskilden.

• Fjern aldrig beskyttelsesglasset, när lampen er tændt.
• Et defekt beskyttelsesglas skal udskiftes straks. Brug originaldele.
  • Lampen må ikke ændres.
• Kontroller, at produktet er helt. Brug ikke produktet, hvis nogen del af det er beskadiget. Beskadigede elledninger skal udskiftes af en autoriseret elektriker.
• Sænk aldrig produktet ned i vand eller andre væsker, og skyl det ikke under rindende vand.
• Dette produkt kan anvendes af børn fra 8 år samt af personer med nedsat motorik eller nedsatte psykiske evner eller personer uden den rette erfaring og viden om brugen, hvis de er under opsyn eller er blevet vejledt i brug af produktet og forstår de farer, der kan opstå. Børn må ikke lege med produktet. Rengøring og vedligeholdelse må ikke udføres af børn uden opsyn.

ADVARSEL! Hvis ovenstående forskrifter ikke følges, kan der ske ulykker, som fører til person- eller tingskader.

5.2 Særlige risici

Når man følger sikkerhedsforskrifterne, mini-meres risikoen for skader på personer og ting, men der kan alligevel opstå risikable situatio-ner. Vær særlig opmærksom på følgende:

• Risiko for elektrisk stød. Læs altid sikkerhedsforskrifterne inden brug.
• Risiko for forbrænding. Rør ikke ved lampen, när den er tændt da den kan blive varm.

Du må gerne selv udskifte eludstyr som ledninger, fatninger og stik i flytbare brugsgenstande og vægstikkontakter samt fast installerede strømafbrydere, hvis du er sikker på, hvordan du skal gøre. Forkert montering kan medføre livsfare og risiko for brand. Kun autoriserede installatører må installere nye installationer eller udbygge eksisterende installationer (montere faste el-materialer på vægge og loft) samt udskifte fast el-materiel i våde rum, f.eks. badeværelser eller udendørs.

6. MONTERING

6.1 Utpakking

ADVARSEL! Emballagematerialer kan være skadelige for børn. Efter udpakning skal emballagen fjernes og indleveres til genbrug. Kontroller, at alle dele er med, og at de er ubeskadigede.

6.2 Montering af LED-lygte

ADVARSEL! Brug ikke lygten uden beskyt- telsesglas. Et beskadiget beskyttelsesglas skal skiftes.

• Monter ikke lygten et sted, som er unormalt stærkt udsat for vibrationer.
• Lygten skal monteres på en væg med den medfølgende monteringsbøjle.

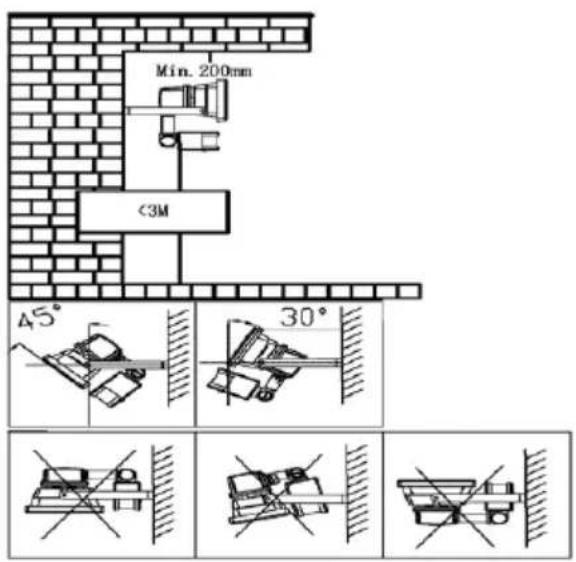

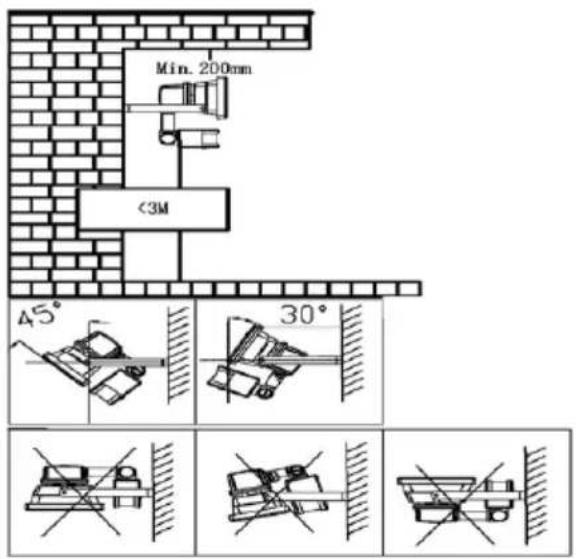

• Lygten skal placeres som vist på nedenstående billede (fig. 1).
• Monter ikke lygten højere end 3 meter over jorden.

Monteringsanvisninger

Min. 200mm C3M 45° 30°

1. Løsn monteringsbøjlen fra lygten. Afmærk borehullerne på væggen med bøjlen som boreskabelon. Bor hullerne og sæt rawl-plugs i. Skru monteringsbøjlen fast på væggen med passende skruer (medfølger ikke). (Se fig. 2)

2. Skru koblingsdåsens dæksel af, og fjern møtrikken og gummitætningen i ledningsgennemføringen ( vælg en gummitætning, der passer til din ledning).

3. Træk netledningen ind i koblingsdåsen gennem gennemføringen og gummitætningen. Sørg for, at gennemføringen bliver tilstrækkelig tæt.
4. Tilslut netledningens ledninger korrekt til klemlisten.

$$ \text { Gul / grøn } = \text { jord } $$

$$ \mathrm{Bl} \dot {\mathrm{a}} = \mathrm{nul} $$

$$ \text { Brun } = \text { fase } $$

1. Sæt koblingsdåsens dæksel på plads igen. Vær omhyggelig med, at gummitætningen sidder rigtigt, när dækslet sættes på.

2. Sørg for, at gummitætninger og gummigen- nemføringer er sat rigtigt på plads.

3. Monter lygten på monteringsbøjlen med de to skruer. Indstil lygten i den ønskede vinkel, og spænd skruerne fast til.

OBS! Al vedligeholdelse, udover den ovenfor nævnte, skal udføres af en fagmand.

Plastplug Skrue Holder Ledning

7. VEDLIGEHOLDELSE

ADVARSEL! Afbryd strømmen inden vedligeholdelse.

7.1 Lysdiode (LED)

OBS: Lyskilden i lygten kan ikke udskiftes.

7.2 Rengøring

• Tør produktets yderside af med en let fugtet klud.
• Brug ikke stærke rengøringsmidler.

8. MILJ∅

El-affald

Brugte elektriske og elektroniske produkter, også alle typer batterier, skal afleveres der, hvor der indsamles til genbrug. (Iht. direktiv 2012/19/EU og 2006/66/EC).
