BRUGSANVISNING 14-939 Biltema

- Kontroller at beskyttelser over kvasse kanter er intakte, og skift dem ut hvis de er skadet eller har falt av.

- Smør bevegelige metalldeler på vippehusken.

- Produktet må ikke modifi seres eller bygges om.

NR.	DEL		ANTALL	NR.	DEL		AN-TALL
1.		Vippe-stang	1 stk. 9.			Sete 2 stk.
2.		Sittes-tang	2 stk. 10.			Skrue med mut-ter, M8 x 100	4 stk.
3.		Feste for håndtak A	2 stk. 11.			Skrue med mut-ter, M10 x 70	1 stk.
4.		Feste for håndtak B	2 stk. 12.			Skrue med mut-ter, M8 x 50	4 stk.
5.		Håndtak 2	stk. 13.			Skrue med mut-ter, M8 x 80	4 stk.
6.		Bein A 2	stk. 14.			Skrue, M6 x 20	4 stk.
7.		Bein B 2	stk. 15.			Skrue med mut-ter, M6 x 45	4 stk.
8.	[HHBT]	Midstol-pe	1 stk.	16.	[SZ65]	Verktøy	5 stk.

MONTERING

Denne manual indeholder vigtige informationer om produktets anvendelse samt eventuelle sikkerheds-risici.

Alle brugere opfordres til at læse manualen inden brug. Vi tager forbehold for, at illustrationer og beskrivelser af enkelte detaljer ikke altid er i fuld overensstemmelse med produktet. Gem manualen til fremtidig brug.

ANVENDELSESOMRÅDE

Vippen er kun beregnet til brug i hjemmet, til børn mellem 3 og 8 år, der maksimalt vejer 40 kg. Vippen skal bruges under opsyn af en voksen. Den er kun beregnet til udendørs brug i f.eks. haven.

MÆRKNING

Manual medfølger og skal læses inden brug og gemmes til fremtidig brug.

Indeholder smådele. Skal samles af en voksen. Plastposer og lignende emballager kan være farlige. Skal anvendes under en voksens opsyn. Må ikke placeres/installeres på beton, asfalt eller andet hårdt underlag. Den maksimale vægt på 40 kg pr. gynge må ikke overskrides.

Ikke egnet til børn under 3 år på grund af risiko for fald og tilskadekomst.

TEKNISKE DATA

Anbefalet alder: 3-8 år

Maks. belastning: .....40 kg pr. sæde. Samlet maks. 80 kg.

Antal på vippen:....2

Dimensioner: 180 × 71 × 38 cm

Pladsbehov: ....2 m barrierefri på alle sider af vippen

Største højde over jorden: . . . .62 cm

Materiale: .Pulverlakeret stål (ramme og rør), UV-resistant PP-plast (sæde).

SIKKERHEDSINSTRUKTIONER

• Læs altid manualen før brug, og gem den til senere brug.
• Samling skal foretages af en voksen.
• Kontroller produktet regelmæssigt for at opdage evt. skader.
• Efterlad aldrig børn alene ved vippen.
• Kontroller, at afskærmninger over skarpe kanter er intakte, og udskift dem, hvis de er beskadigede eller er faldet af.
• Smør bevægelige metaldele på vippen.
• Kontroller vippemekanismen og sæderne for eventuelle tegn på slitage eller skader. Udskift delene, hvis der opdages skader.
• Vippen bør placeres på græs mindst 2 meter fra bygninger eller andre genstande som hegn, garage, nedhængende grene, elledninger etc. for at mindske risikoen for faldulykker.
• Undgå løsthængende klæder og cykelhjelm p.g.a. risikoen for, at de kan gribe fast under legen.
• Hvert sæde må belastes med maks.40 kg. Vippen må ikke belastes med mere end 80 kg i alt.
• Sørg for, at ingen andre børn end dem, der sidder på vippen, er i nærheden, når den benyttes.
• Det er ikke tilladt at stå eller klatre på vippen.
• Vippen må ikke benyttes af børn under 3 år på grund af risikoen for fald og tilskadekomst.
• Produktet må ikke ændres eller ombygges.
• Brug kun tilbehør og reservedele, der er anbefalet af producenten.
• Tør vippen af med en let fugtig klud, og opbevar den helst tørt, når den ikke benyttes i længere tid.
• Plastposer kan være farlige for børn. For at undgå risikoen for kvælning skal alle plastposer og lignende plastemballage straks kasseres.

DELE

NR.	DEL	ANTAL	NR.	DEL	ANTAL
1.		Vippe-stang	1 stk. 9.		[S63HZ]
2.		Sæde-stang	2 stk. 10.
3.		Hånd-tagsbeslag A	2 stk. 11.
4.		Hånd-tagsbeslag B	2 stk. 12.
5.		Håndtag 2	stk. 13.
6.		Ben A 2 stk. 14.
7.		Ben B 2 stk. 15.
8		Midter-stolpe	1 stk. 16.Værktøj

SAMLING

• Vi anbefaler, at to voksne hjælpes ad for at lette samlingen.
• Kontroller, at alle dele er med i emballagen. Kontakt Biltema, hvis der mangler noget, eller hvis der er skader.

BEMÆRK!

• Hold alle smådele borte fra børn under arbeidet med samling.
• Vær forsigtig, når du monterer vippestativet, så du ikke ridser malingen. Det kan medføre, at der kommer fugt ind i konstruktionen, så der dannes rust.

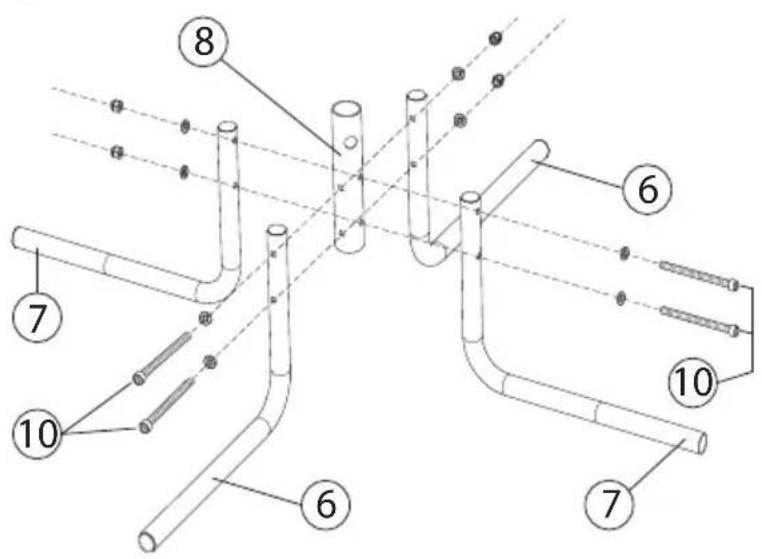

1. Montering af ben

Skru ben B fast (7) i de øverste huller i midterstolpen (8). Brug to M8 x 100 skruer (10) samt de medføl-gende skiver og møtrikker. Fastgør derefter ben A (6) i de nederste huller i midterstolpen på samme måde. Spænd fast til.

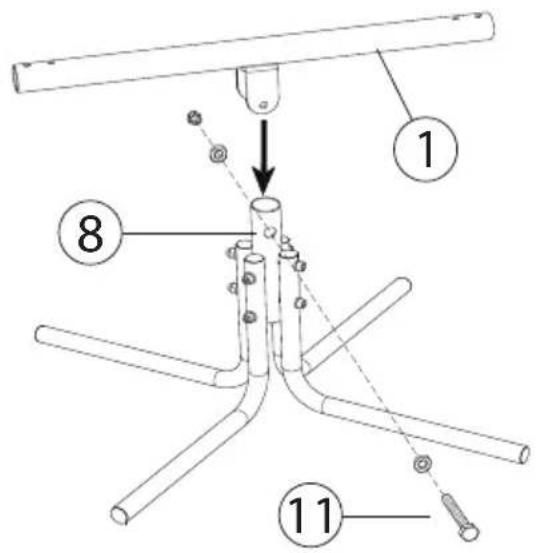

2. Montering af vippestang

Placer vippestangen (1) sådan, at hullet fl ugter med hullet i midterstolpen (8). Fastgør stangen med M10 x 70 skruen (11) samt dens medfølgende skiver og møtrik.

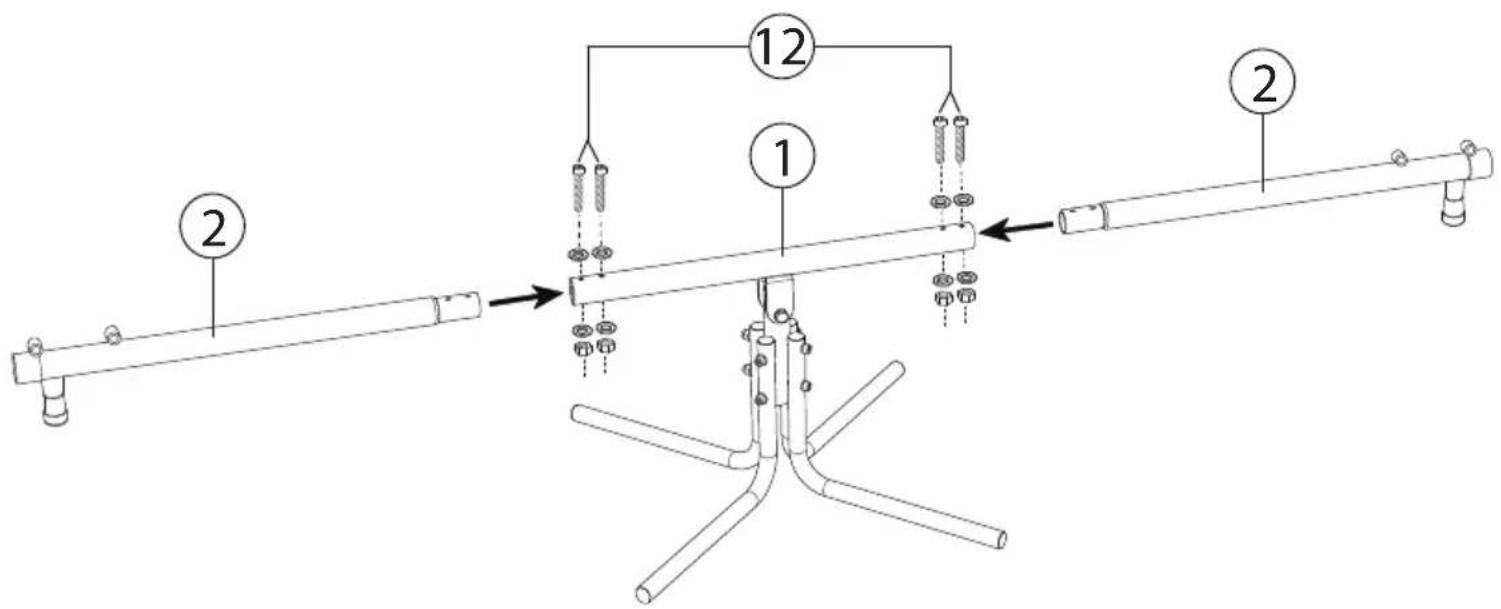

3. Montering af sædestængerne

Før de to sædestænger (2) ind i enderne af vippestangen (1). Spænd dem fast med de fi re M8 x 50 skruer (12) og de medfølgende skiver og møtrikker. Spænd fast til.

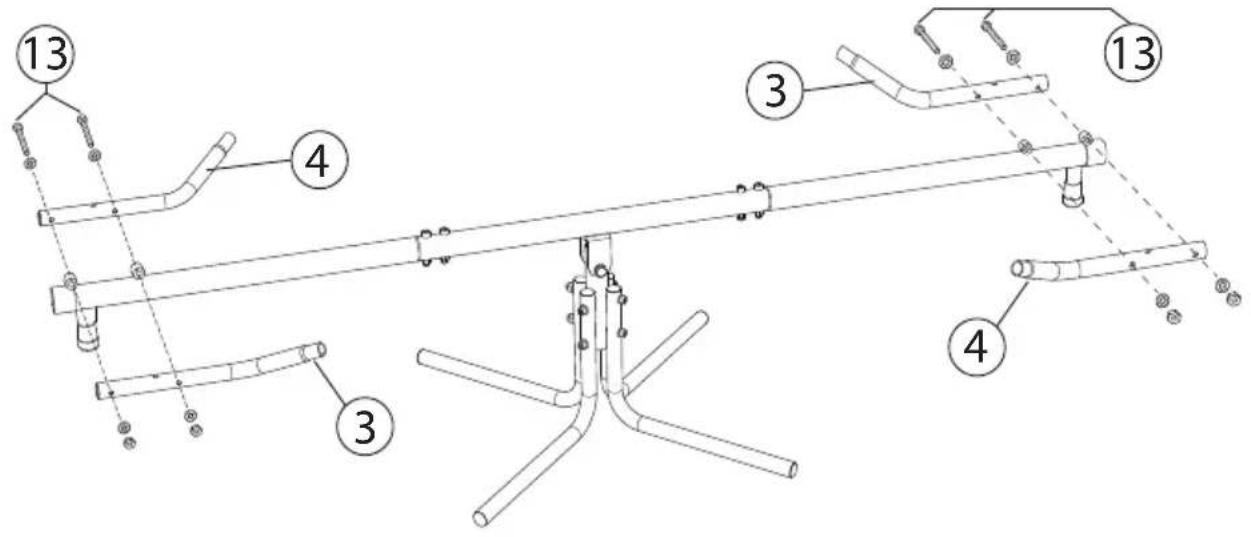

4. Montering af håndtagsbeslagene

Spænd håndtagsbeslaget A (3) og håndtagsbeslaget B (4) på sædestængerne med de fi re M8 x 80 skruer (13) og de medfølgende skiver og møtrikker. Gentag proceduren i den anden ende af vippen.

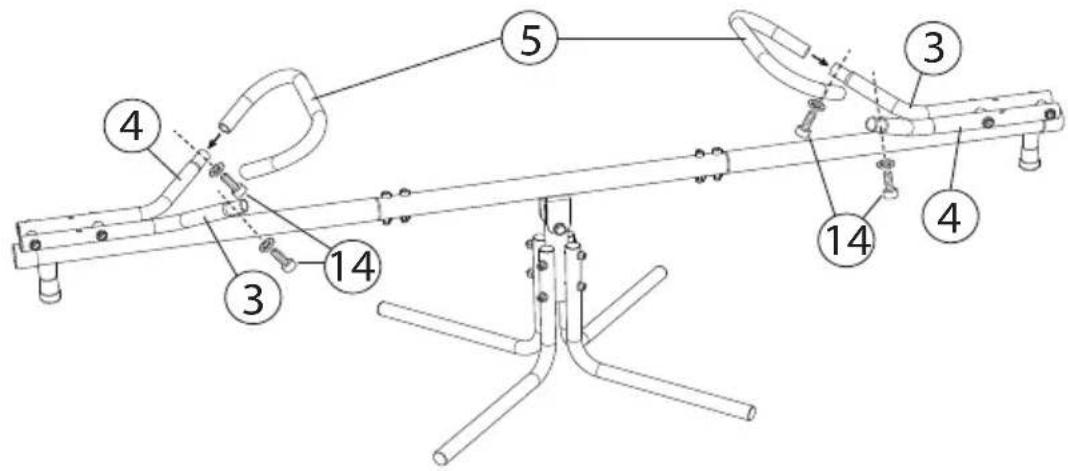

5. Montering af håndtagene

Før håndtaget (5) ind over håndtagsbeslagene (3, 4), og fastgør det med de to M6 x 20 skruer (14). Gentag proceduren i den anden ende.

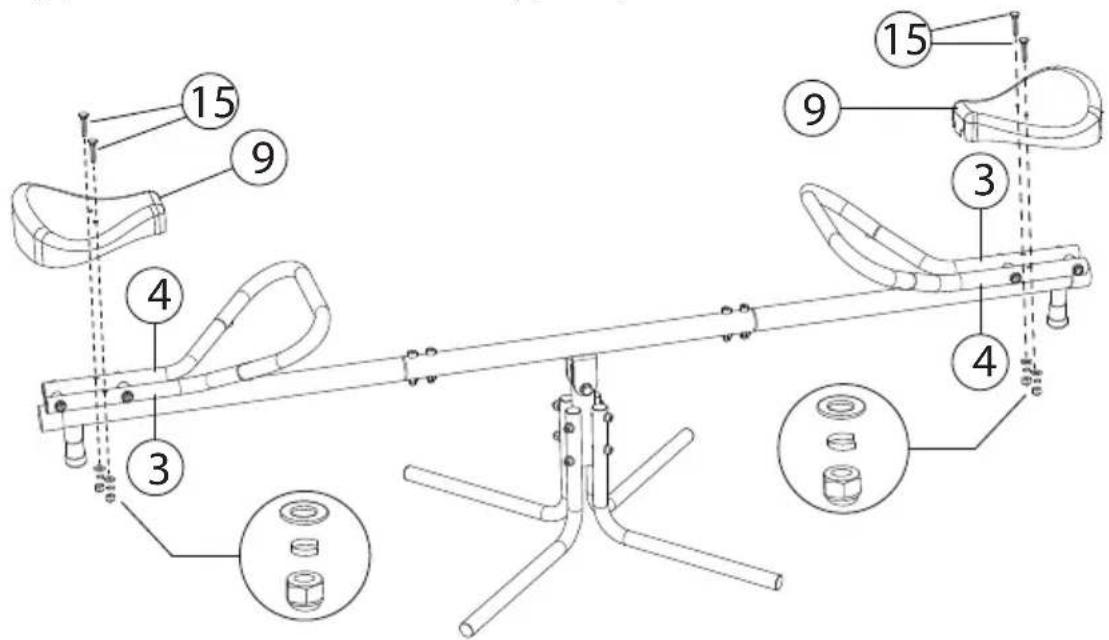

6. Montering af sæderne

Spænd sæderne (9) fast på håndtagsbeslagene (3, 4) med skruerne M6 x 45 (15) og de medfølgende skiver og møtrikker. Gentag proceduren i den anden ende af vippen. Spænd fast til.
