BRUGSANVISNING 14-938 Biltema

- Kontroller regelmessig at kjettingene ikke er slitt. Må byttes ut hvis det avdekkes skader.

- Produktet må ikke modifi seres eller bygges om.

Denne manual indeholder vigtige informationer om produktets anvendelse samt eventuelle sikkerhedsrisici. Alle brugere opfordres til at læse manualen inden brug. Vi tager forbehold for, at illustrationer og beskrivelser af enkelte detaljer ikke altid er i fuld overensstemmelse med produktet. Gem manualen til fremtidig brug.

ANVENDELSESOMRÅDE

Dette gyngestativ er kun beregnet til udendørs brug hjemme i private haver. Gyngerne er beregnet til børn mellem 3 og 8 år, der vejer maks. 40 kg. Børn under 3 år må ikke benytte gyngerne på grund af risiko for fald og tilskadekomst.

MÆRKNING

Manual medfølger og skal læses inden brug og gemmes til fremtidig brug.

Indeholder smådele. Skal samles af en voksen. Plastposer og lignende emballager kan være farlige. Skal anvendes under en voksens opsyn. Må ikke placeres/installeres på beton, asfalt eller andet hårdt underlag. Den maksimale vægt på 40 kg pr. gynge må ikke overskrides.

Ikke egnet til børn under 3 år på grund af risiko for fald og tilskadekomst.

TEKNISKE DATA

Anbefalet alder: 3-8 år

Maks. belastning: .....40 kg pr. gynge

Dimensioner: 253 × 180 × 190 cm

Pladsbehov: ....2 m uden forhindringer på alle sider af gyngestativet.

Materiale: ....Pulverlakeret stål (stativ), PVC-plast (kædernes beklædning), PP-plast (gyngesæder), PE-plast (rammens emballage).

SIKKERHEDSFORSKRIFTER

• Læs altid manualen før brug, og gem den til senere brug.
• Produktet skal samles af en voksen.
• Plastposer og lignende emballager kan være farlige. For at undgå risikoen for kvælning skal plasten fjernes, inden dette produkt tages i brug. Emballage og emballagemateriale skal derefter ødelægges eller opbevares utilgængeligt for spædbørn og børn.
• Gyngerne må ikke benyttes af børn under 3 år på grund af risikoen for fald og tilskadekomst. Til børn under 3 år kræves et specielt babysæde.
• Produktet må ikke anvendes af børn uden opsyn af en voksen.
• Kontroller bolte og møtrikker regelmæssigt i løbet af sæsonen. Det er ekstra vigtigt at kontrollere i begyndelsen af sæsonen.
• Smør bevægelige metaldele på gyngestativet.
• Kontroller gyngesæderne regelmæssigt for skader. Udskift delene, hvis der konstateres skader.
• Kontroller regelmæssigt kæderne for slid. Udskift delene, hvis der konstateres skader.
• Gyngestativet bør placeres på græs mindst 2 meter fra bygninger eller andre genstande som stakitter, garager, nedhængende grene, elledninger etc. for at mindske risikoen for faldulykker.
• Sørg for, at gyngesæderne hænger mindst 35 cm over jorden.
• Gyngestativet skal forankres solidt i jorden. Monter gyngestativet med de medfølgende beslag.
• Hvis gyngestativet placeres på sand, skal det forankres med beton.
• Undgå løsthængende tøj og cykelhjelm p.g.a. risikoen for, at de kan gribe fast under legen.
• Hver af gyngerne må ikke belastes med mere end 40 kg. I alt må gyngestativet ikke belastes med mere end 160 kg.
• Som en sikkerhedsforanstaltning kan en voksen pøvesidde gyngerne efter montering for at sikre, at gyngerne er forsvarligt fastgjort.
• Produktet må ikke ændres eller ombygges.
• Brug kun tilbehør og reservedele, der er anbefalet af producenten.

DELE

NR.	DEL		ANTAL	NR.	DEL		ANTAL
1.		Topbjælke, 90 cm	1 stk. 18.			Låsemøtrik, 5/16	20 stk.
2.		Topbjælke, 135 cm	1 stk. 19.			Møtrikhætte, 5/16	16 stk.
3.	[T6ZS]	Ben 8 stk. 20.			[6KYS]	Skrue, 1/4 x 35 mm	4 stk.
4.	Sidestiver 2 stk. 21.				[IMAGE]	Skrue, 1/4 x 45 mm	2 stk.
5.		PVC-beklædt kæde med øjebolte	4 stk. 22. J-skrue, 1/4	[IMAGE]
6.		Gyngesæde	2 stk.	23.		Skive, 1/4	8 stk.
7.		Ramme til dobbeltgynge	2 stk. 24.			Delt fjeder-skive, 1/4	4 stk.
8.		Sæderamme til dobbelt-gynge	2 stk. 25.			Låsemøtrik, 1/4	4 stk.
9.		Nederste holder til dob-beltgynge	1 stk. 26.			Hættemøtrik, 1/4	4 stk.
10.		∅verste holder til dobbelt-gynge	1 stk.	27.		Skrue, V6 5 x 20 mm	4 stk.
11.		Fodstøtte til dobbeltgynge	2 stk. 28. Skive, V6
12.		Sæde til dob-beltgynge	2 stk.	29.		Bøsning	4 stk.
13.		Skrue, 5/16 x 63 mm	2 stk. 30.			Jordspyd	4 stk.
14.		Skrue, 5/16 x 50 mm	8 stk. 31.		[YYKC]	L-nøgle med skruetrækker	1 stk.
15.		Sekskant-skrue, 5/16 x 25 mm	2 stk. 32.			Unbrakonøgle/stjerneskrue-trækker	1 stk.
16.		Skive, 5/16	28 stk.	33.	[YY4]	Fastnøgle	1 stk.
17.		Skive stor, 5/16	4 stk.

SAMLING

OBS!

• Vi anbefaler, at to voksne hjælpes ad for at lette samlingen.
• Skruer og møtrikker må ikke spændes for hårdt til ved samlingen. Efterspænd dem, når hele samlingen er færdig. Dermed bliver evt. justeringer lettere at foretage i løbet af samlingen.

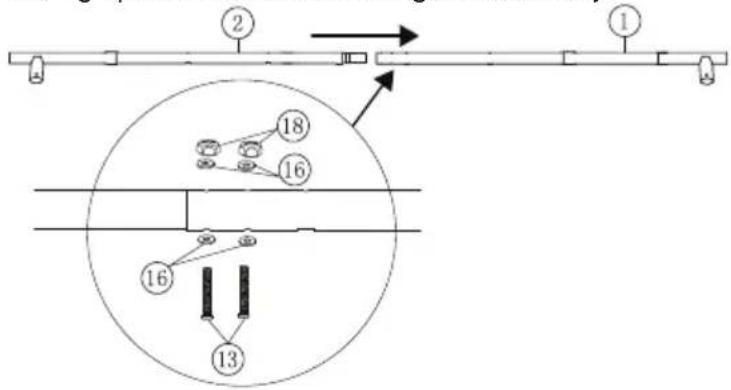

1. Montering af topbjælker

Før topbjælkerne sammen (1, 2). Sæt skiver (16) på to 63 mm skruer (13), og stik dem gen- nem skruehullerne nedefra. Sær derefter skiver (16) og låsemøtrikker (18) på skruerne oven- fra, og spænd med det medfølgende værktøj.

② ① 18 16 16 13

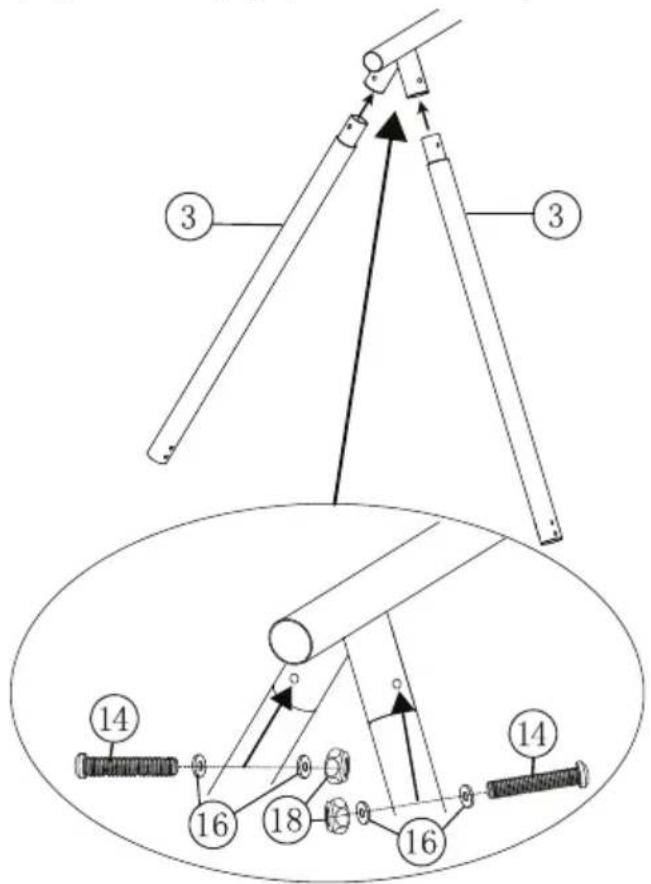

2. Montering af øverste ben

Tryk benene (3) på plads i beslagene på topbjælken (1, 2). Juster, så hullerne er korrekt placeret. Sæt skiver (16) på fi re 50 mm skruer (14), og stik dem gennem skruehullerne på alle benene. Sæt skiver (16) og låsemøtrikker (18) på skruerne, og spænd med værktøj.

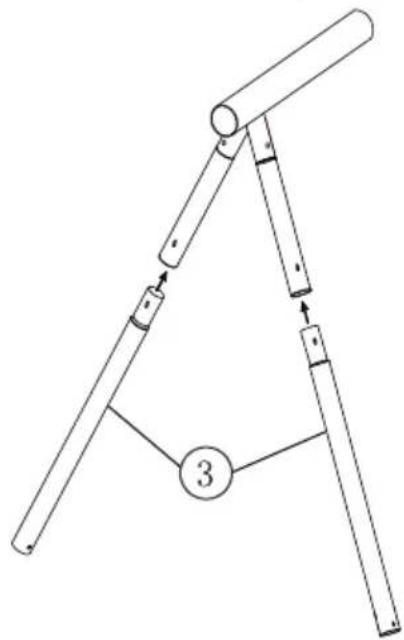

3. Montering af nederste ben

Tryk benene (3) på plads i åbningen på de øverste ben. Juster, så hullerne er korrekt placeret.

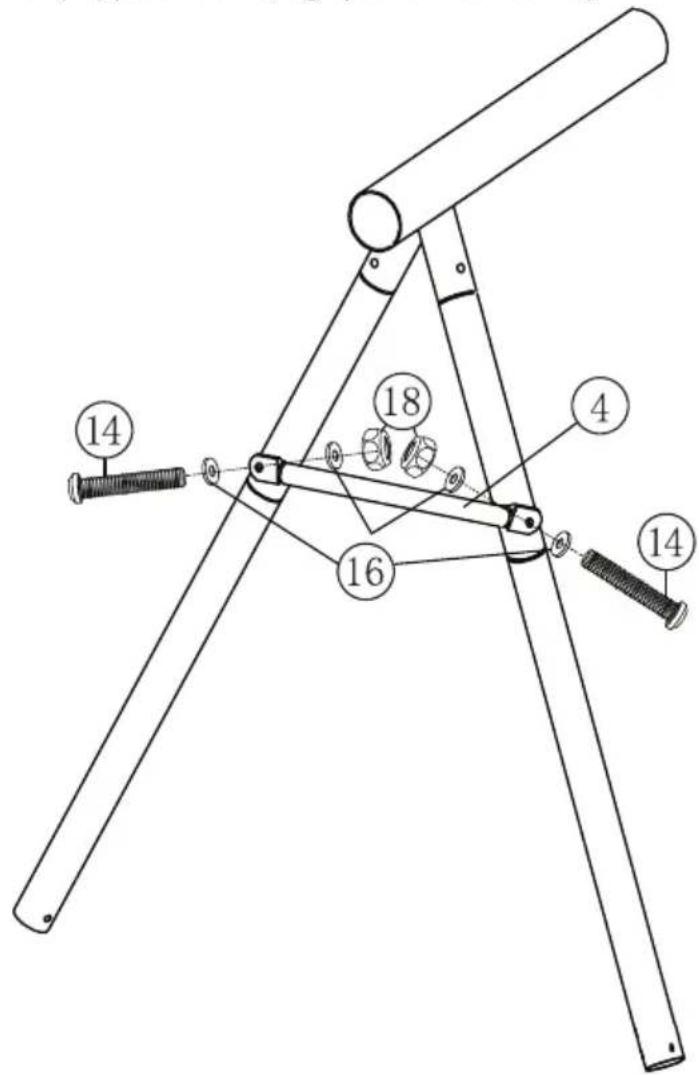

Sæt skiver (16) på fi re 50 mm skruer (14). Hold stiveren (4) på plads, og stik skruerne gennem stiveren og skruehullerne i benene. Sæt skiver (16) og låsemøtrikker (18) på skruerne, og spænd med værktøj.

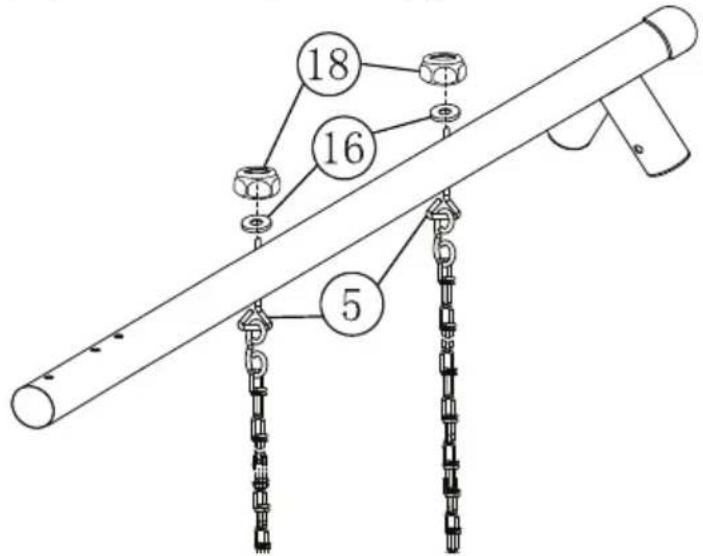

5. Montering af kæder

Før kædens øjeskrue (5) gennem et af hullerne på undersiden af topbjælken. Sæt en skive (16) og låsemøtrik (18) på oversiden, og spænd med L-nøglen (31). Monter de øvrige kæder (5) på samme måde.

18 16 5

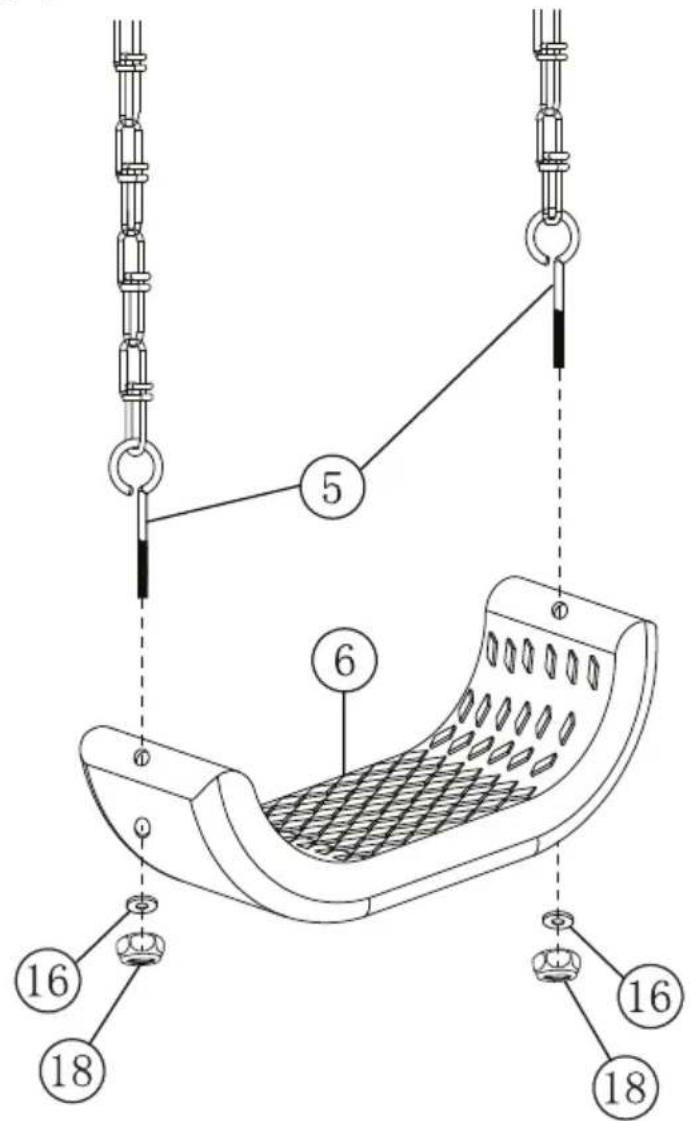

6. Montering af gyngesæder

Stik kædens øjeskruer (5) gennem gyngesædet (6). Sæt skiver (16) og låsemøtrikker (18) på øjeskruerne, og spænd med L-nøglen (31). Gentag for det næste gyngesæde.

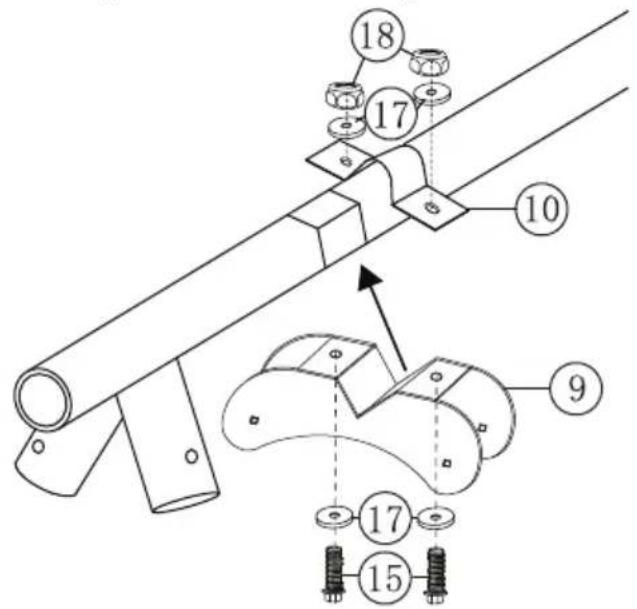

7. Montering af beslag til dobbeltgynge

Sæt store skiver (17) på to 25 mm skruer (15). Stik dem derefter gennem skruehullerne i dobbeltgyngens nederste beslag (9), og placer beslaget i den korrekte position på topbjælken. Hold beslaget og skruerne på plads, mens du sætter dobbeltgyngens øverste beslag (10), store skiver (17) og låsemøtrikker (18) på skruerne. Spænd fast med værktøj.

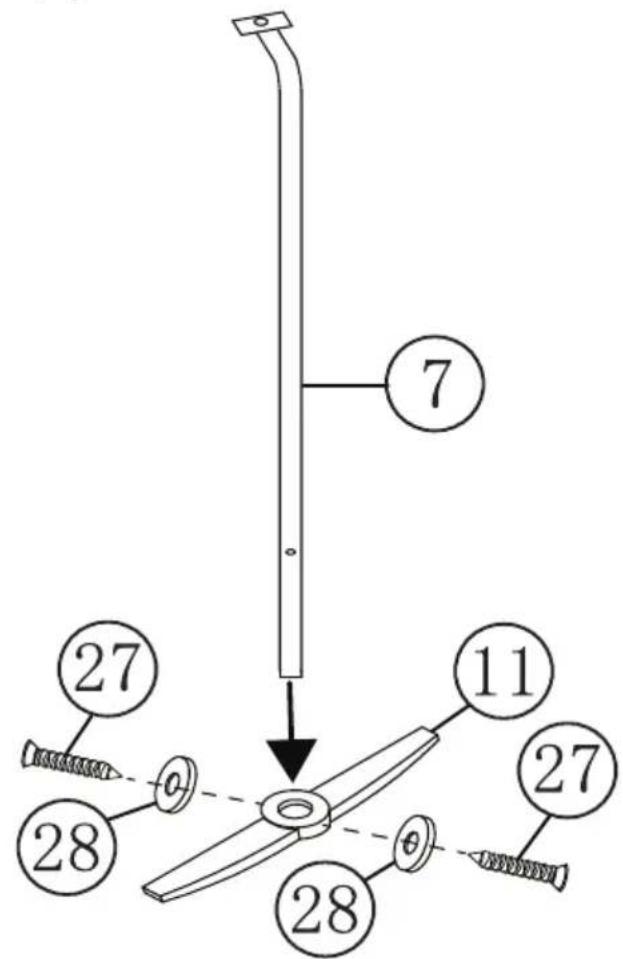

8. Montering af fodstøtter til dobbeltgynge

Tryk dobbeltgyngens rammer (7) på plads i fodstøtterne (11). Sæt skiver (28) på fi re 15 mm skruer (27), og spænd fodstøtterne fast med stjerneskuetrækkeren (32).

7 27 11 27 28 28

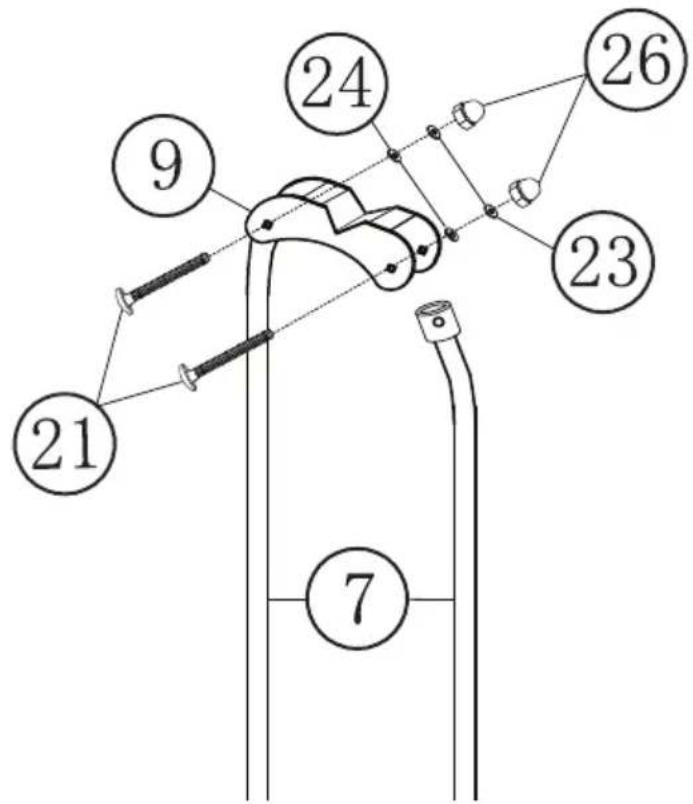

9. Montering af dobbeltgyngens ramme

Hæng dobbeltgyngens rammer (7) på det nederste beslag (9). Fastgør dem ved at stikke to 45 mm skruer (21) gennem skruehullerne. Sæt en delt fjederskive (24), en normal skive (23) og en hættemøtrik (26) på hver af skruerne. Spænd fast med værktøj.

24 9 26 23 21 7

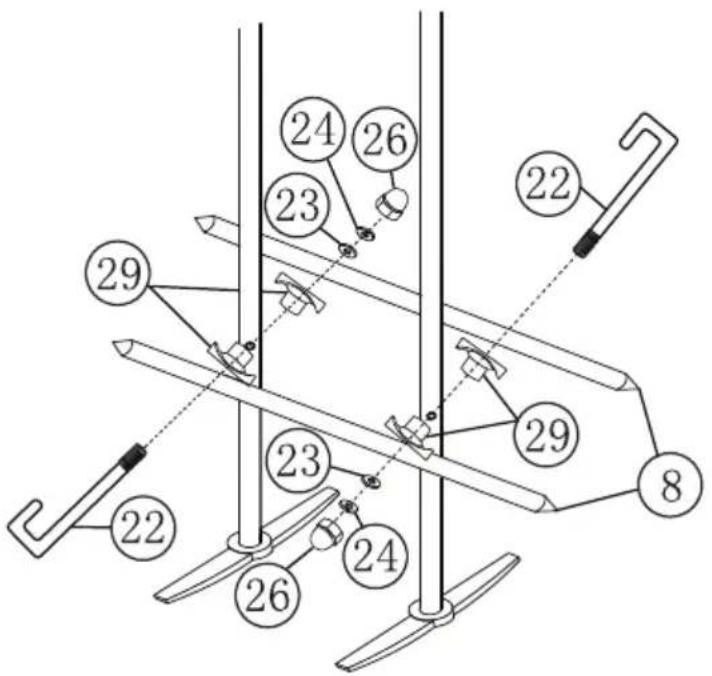

10. Montering af dobbeltgyngens sæderammer

Tryk bøsningerne (29) ind i hullerne på dobbeltgyngens ramme (7). Vend sæderammerne (8), så siden med dobbelte huller vender udefter i hver sin retning. Hold dem på plads, og stik J-skruerne (22) igennem. Sæt derefter en normal skive (23), en delt fjederskive (24) og en hættemøtrik (26) på hver af J-skruerne (22). Spænd fast med værktøj.

24 26 23 29 22 29 8 23 24 26

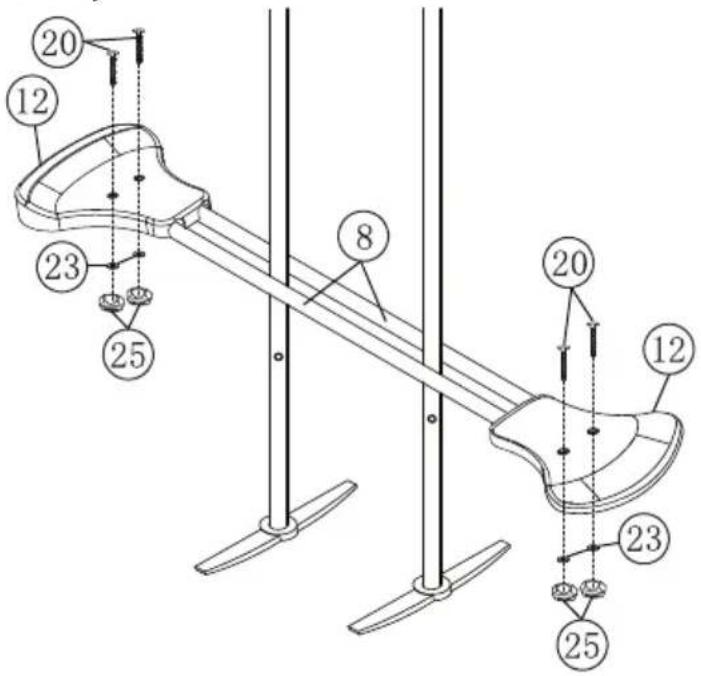

11. Montering af dobbeltgyngens sæder

Sæt sæderne (12) på sæderammerne (8). Fastgør dem ved at stikke fi re 35 mm skruer (20) gennem skruehullerne i sæderne. Sæt en skive (23) og en låsemøtrik (25) på hver af skruerne. Spænd fast med værktøj.

20 12 23 25 8 20 12 23 25

12. Efterspænding af skruer og bolte

Efterspænd alle skruer og møtrikker. Følg trinene i manualen for ikke at springe nogen over.

13. Påsætning af møtrikhætter

Sæt møtrikhætter (19) på alle 5/16-møtrikker undtagen møtrikkerne under gyngesæderne.

FORANKRING

Fastgør gyngestativet med de medfølgende jordspyd (30).

• Kontroller gyngestativets bolte og møtrikker regelmæssigt i løbet af sæsonen. Det er ekstra vigtigt at kontrollere i begyndelsen af sæsonen.
• Smør bevægelige metaldele på gyngestativet.
• Kontroller gyngesæder og kæder regelmæssigt. Udskift delene, hvis der konstateres skader.
