BRUGSANVISNING 84-1297 Biltema

- Ikke lad batterier som ikke er oppladbare.

Denne manual indeholder vigtige informationer om produktets anvendelse samt eventuelle sikkerhedsrisici. Alle brugere opfordres til at læse manualen inden brug. Vi tager forbehold for, at illustrationer og beskrivelser af enkelte detaljer ikke altid er i fuld overensstemmelse med produktet. Gem manualen til fremtidig brug.

ANVENDELSESOMRÅDE

Dette legekøretøj er beregnet til indendørs og uden- dørs brug af børn fra 2 års alderen. Brug aldrig bilen på trafikerede steder. Barnets maksimumvægt: 25 kg.

MÆRKNING

Til indendørs brug (gælder laderen)

Dobbeltisoleret (gælder laderen)

ADVARSEL!

Ikke egnet til børn under 2 år på grund af høj hastighed. Kørsel skal ske under opsyn af voksne. Brug altid beskyttelsesudstyr. Kør ikke på en trafikeret vej, nær ved trapper, i vand eller i andre farlige steder.

TEKNISKE DATA

Batteritype: ....1 stk. genopladeligt bly/syrebatteri, 6 V/1,3 Ah

Hastighed:....2,5 km/t

Indgang, lader: .....100–240 V AC, 50 Hz

Udgang, lader: .....7,5 V DC, 350 mA

Ladetid: 8 - 10 timer

Køretid:....30 minutter

Anbefalet alder:....2 år og opefter

Maks. belastning: .....25 kg

Antal passagerer: .....1

Mål:....66 x 30,50 x 37,5 cm

(EU) 2019/1782 KRAV TIL MILJ∅VENLIG KONSTRUKTION AF EKSTERNE STR∅MFORSYNINGER

OFFENTLIGGJORTE OPLYSNINGER VÆRDI OG PRÆCISION ENHED
Fabrikantens navn, varemærke, organisati-onsnummer og adresse.	Biltema ABGarnisonsgatan 26, 2 TRSE-254 66 HelsingborgBNS Org. nr.: 556672-2822
Modelbetegnelse IVP0750-0350WG
Indgangsspænding 100~210 V
Indgangsfrekvens 50-60 Hz
Udgangsspænding 7.5	V
Udgangsstrøm	0.35	A
Udgangseffekt	2,7	W
Gennemsnitlig virkningsgrad i aktiv funktion	73,18	%
Virkningsgrad ved lav belastning (10 %)	-	%
Elforbrug ved nulbelastning	0.1	W

SIKKERHEDSFORSKRIFTER

Generelt

• Køretøjet skal anvendes med forsigtighed for at undgå skader på føreren eller tredjepart.
• Kør kun på jævne overflader som fortove, garage-indkørsler og legepladser. Brug aldrig køretøjet på trafikerede steder, og kør aldrig på gaden.
• Kør aldrig i nærheden af svømmebassiner eller andre områder med vand.
• Køretøjet er kun beregnet til anvendelse på et jævnt, hårdt og tørt underlag. Kør ikke på grusveje, i sand eller på ujævn eller våd jord.
• Kør aldrig i mørke eller på dårligt oplyste områder.
• Rengør køretøjet ved at tørre det af med en let fugtig klud. Sænk aldrig køretøjet ned i vand, og sprøjt aldrig vand på den med en vandslange.
• Maksimumbelastningen på 25 kg må ikke overskrides. Lad kun ét barn køre på køretøjet ad gangen.
• Benyt godkendt småbørnshjelm.
• Dette køretøj må ikke benyttes af børn under 2 år på grund af høj hastighed.
• Barnet skal sidde ned på sædet, inden der trykkes på speederen.
• Al kørsel skal overvåges af en voksen.
• Plastposer indebærer en kvælningsrisiko for mindre børn. Fjern alt emballagemateriale efter udpakningen.
• Stands altid køretøjet, inden du skifter retning for at køre fremad eller bagud.
• Dette produkt kan anvendes af børn fra 8 år og opefter og af personer med nedsatte fysiske eller mentale evner eller manglende erfaring eller viden, hvis de overvåges eller har fået instruktioner om sikker brug af produktet og forstår de involverede risici. Lad ikke børn lege med produktet. Rengøring og vedligeholdelse må ikke foretages af børn uden opsyn.

Batteri

• Brug kun originale batterier og ladere. Ved udskiftning af batterier kontaktes Biltema.
• Lad ikke batteriet aflade helt, før det oplades.
• Kortslut ikke batteriet.
• Sørg for, at ledningssamlingerne ikke kortsluttes.
• Sørg for, at batteripolerne vender rigtigt.
• Produkterne må ikke ændres eller ombygges. Det kan forårsage brand og skader.
• Undgå at blande gamle og nye batterier eller batterier af forskellige typer.
• Ikke-genopladelige batterier må ikke oplades.
• Batterierne må ikke skilles ad, opvarmes eller kastes på ilden.
• Sørg for, at plastkomponenterne ikke kommer i kontakt med varmekilder. Træk hovedkontakten mellem batterierne og motorerne under sædet ud, når køretøjet ikke er i brug.
• Fjern batteriet fra køretøjet, når den ikke skal bruges i længere tid.
• Skulle batterisyre komme i kontakt med huden eller øjnene, skal du skylle med koldt vand i mindst 15 minutter.

Ladning

• Lad batteriet op på et tørt og godt ventileret sted.
• Overdæk ikke batteriet under opladning. Risiko for overophedning.
• Opladning af batterierne må kun foretages af en voksen.
• Laderen er ikke legetøj. Lad aldrig børn lege med laderen eller lade batteriet op.
• Afbryd laderens forbindelse til lysnettet, inden den kobles fra batteriet.

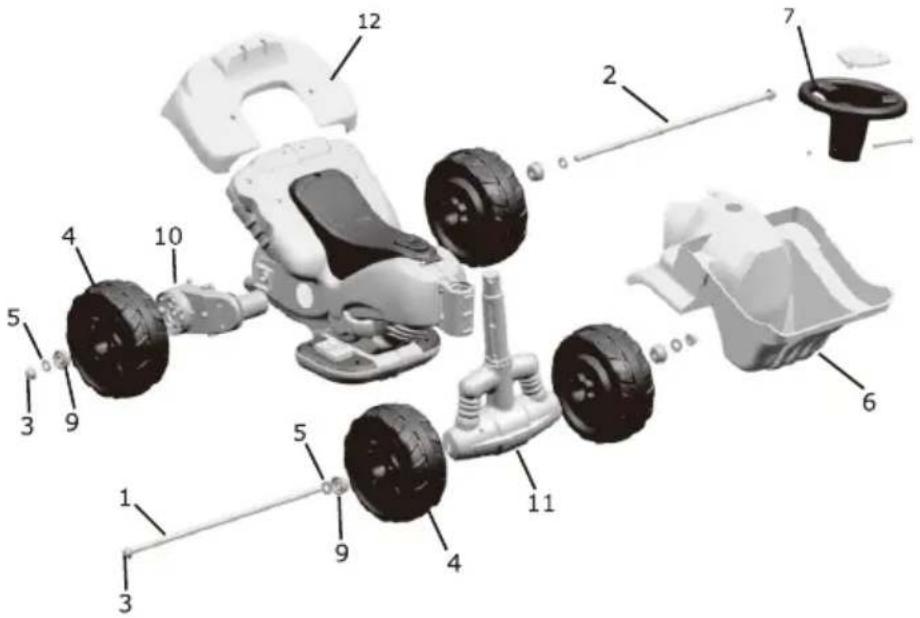

MEDF∅LGENDE DELE

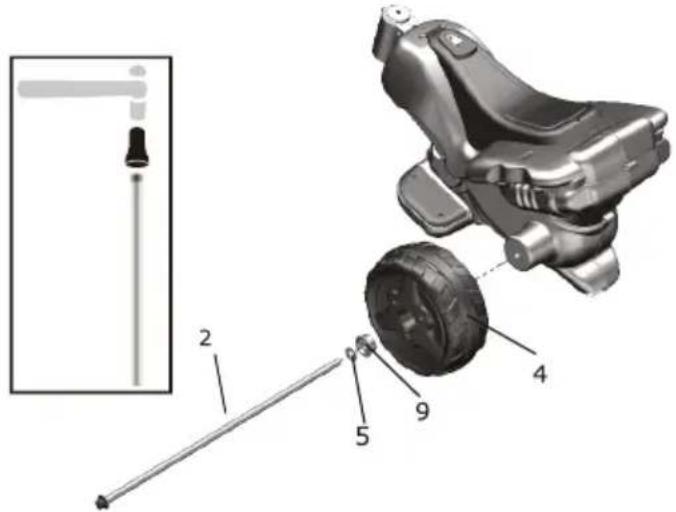

1. Sæt beskyttelsesdækslet (3) på bagakslen (2) ved hjælp af bøsningen (8) og en hammer (medfølger ikke).
2. Skyd skiven (5), navkapslen (9) og hjulet (4) ind på akslen.
3. Skyd bagakslen gennem hullet i karosseriet.

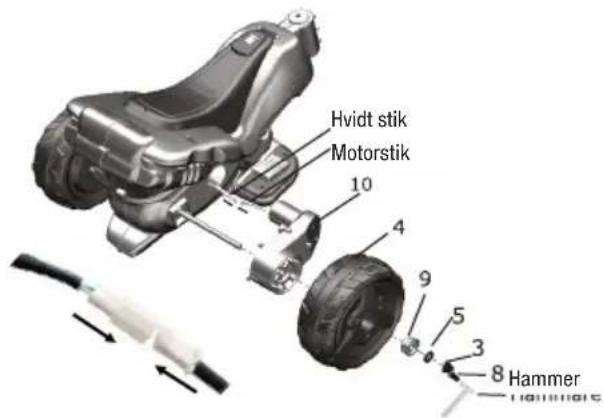

1. Tilslut stikket fra gearkassen til det hvide stik på karrosseriet.
2. Skyd gearkassen (10), hjulet (4), navkapslen (9) og skiven (5) ind på bagakslen.
3. Sæt beskyttelsesdækslet (3) på bagakslen ved hjælp af bøsningen (8) og en hammer (medfølger ikke).
   Brug 1-2 skiver til at justere afstanden, hvis det er nødvendigt.

Hvidt stik Motorstik 10 4 9 5 3 8 Hammer Hammer

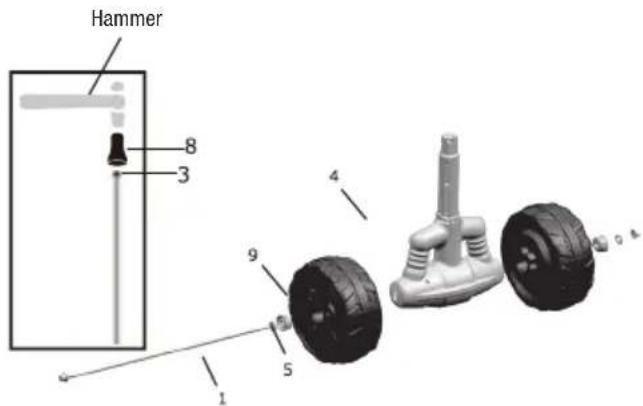

Trin 3

1. Sæt beskyttelsesdækslet (3) på forakslen (2) ved hjælp af bøsningen (8) og en hammer (medfølger ikke).
2. Skyd skiven (5), navkapslen (9) og hjulet (4) ind på akslen.
3. Skyd forakslen gennem hullet i forgaflen.
4. Sæt beskyttelsesdækslet (3) på bagakslen ved hjælp af bøsningen (8) og en hammer (medfølger ikke).

Brug 1-2 skiver til at justere afstanden, hvis det er nødvendigt.

Hammer 8 3 4 9 5 1 Q 4

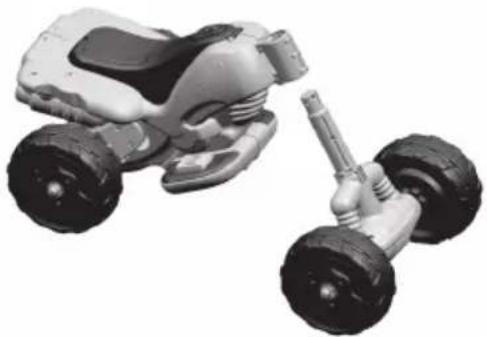

Trin 4

1. Monter forgaflen i hullet i den forreste del af karrosseriet.

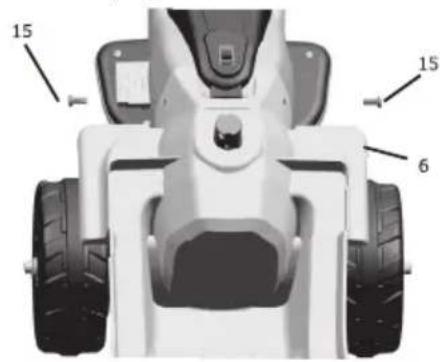

1. Sæt forreste og bageste karrosseridele sammen, brug 2 skruer (15).

15 15 6

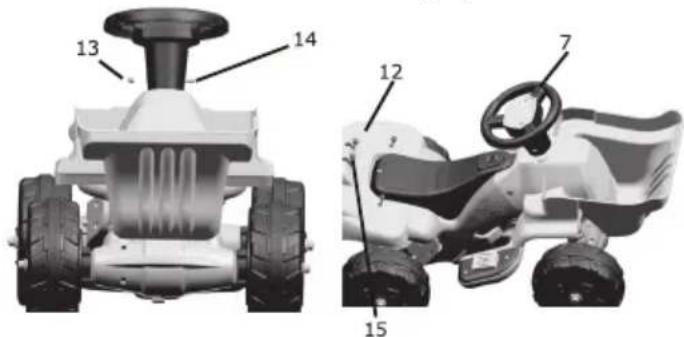

Trin 6

1. Sæt rattet (7) på forgaflen, og fastgør det med skrue (14) og møtrik (13).
2. Monter bagkofangeren (12) på den bageste del af karrosseriet med 4 stk. skruer (15).

13 14 12 7 15

UDSKIFTNING AF BATTERI

Batteriet er placeret under sædet. Løsn de fire skruer, der holder batteridækslet, og fjern det. Tag stikkene af, og udskift det gamle batteri med et nyt. Tilslut stikkene, rød til rød og sort til sort, og monter batteridækslet.

SIKRING

Sikringen er placeret under sædet. Løsn skruerne bag på sædet, og tag de to stik ud. Udskift den defekte sikring med en ny, og tilslut de to stik. Vær opmærksom på følgende for at undgå, at sikringen udløses.

• Den maksimale belastning er 25 kg.
• Bind ikke noget fast for at trække det efter bilen.
• Udsæt ikke bilen for vand eller anden væske, da det kan forårsage kortslutning.
• Ingen dele på bilen må ændres
• Brug aldrig en anden type sikring.

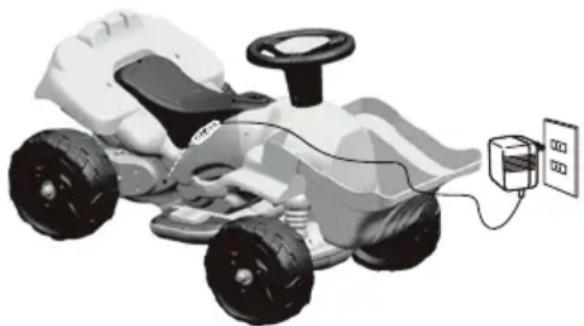

LADNING AF BATTERIET

• Lad batteriet op på et tørt og godt ventileret sted.
• Kontroller, at batteriet er helt og helt fri for skader eller lækage, inden opladning påbegyndes. Ved eventuelle skader skal batteriet udskiftes.
• Sæt afbryderen på "OFF".
• Stikket til laderen er placeret i nærheden af sædet.
• Laderen kobles til batteriudtaget og sluttes herefter til elnettet.
• Oplad batteriet i 16 timer inden første gangs brug og 8-10 timer efter brug. Oplad aldrig batteriet i mere end 24 timer for at undgå, at laderen overophedes.
• Laderen bliver varm under opladning. Hvis den bliver meget varm, skal ladningen afbrydes, og laderen skal kobles fra stikkontakten. Kontroller både batteri og lader.
• Brug kun laderen i tørre lokaler.
• Kabler og tilslutninger til laderen samt batteriet skal kontrolleres regelmæssigt. Hvis man opdager en skade, må hverken batteri eller lader anvendes, før skaden er udbedret.
• Batteriet skal lades op inden opbevaring, og det skal vedligeholdelseslades hver tredje måned for at forlænge batteriets levetid.
• Når batteriet er fuldt opladet, skal laderen frakobles. Laderen skal opbevares tørt og køligt.
• Fjern batteriet fra bilen, när den ikke skal bruges i længere tid.

Sørg for, at batteriet er fuldt opladet, og at stikket mellem motoren og batteriet er korrekt tilsluttet.

Tilslut batteriet

Løsn skruerne bag på sædet, og det tilslut det lange, hvide stik til motoren og det røde stik til sikringen. Skru sædet fast igen.

Kørsel fremad

Tryk retningsvælgeren til stilling "F", og tryk på speederen. Nu kører bilen fremad.

OBS! Skift aldrig retning, mens bilen er i bevægelse!

Bakning

Tryk retningsvælgeren til stilling "B", og tryk på speederen.

OBS! Skift aldrig retning, mens bilen er i bevægelse!

VEDLIGEHOLDELSE

• Kontrollér regelmæssigt, at alle skruer og møtrikker er spændt fast til.
• Opbevar den elektriske legebil indendørs, helt slukket.
• Brug ikke bilen udendørs, hvis det er vådt, eller i regn eller sne.
• Brug ikke bilen i sand, løst ler eller grus.

RENG∅RING

Rengør bilen ved at tørre den af med en let fugtig klud. Brug aldrig nogen former for kemikalier. Sænk aldrig bilen ned i vand, og sprøjt aldrig vand på den med en vandslange.

FEJLFINDING

FEIL TILTAK
Bilen bevæger sig ikke	Kontroller, at laderen er frakoblet. Bilen fungerer ikke, hvis laderen er tilsluttet.
	Kontroller, at batteriets kabler er tilsluttet korrekt
	Lad batteriet op
	Kontroller sikringerne, og udskift dem ved behov
	Kontroller, at omskifteren er i stilling ON.
	Kontroller derefter, at fodpedalen ikke har sat sig fast, men kan trykkes ned
	Kontroller, at hjulene ikke er blokerede.
Bilen kører langsomt	Oplad batteriet i 8-10 timer.
	Kontroller, at der kun sidder én person, der vejer maks. 25 kg, i bilen.
	Kontroller, at underlaget er hårdt og jævnt.
Batteriet lades ikke	Batteriet eller laderen er beskadiget. Udskift dem.

EL-AFFALD

Brugte elektriske og elektroniske produkter, også alle typer batterier, skal afleveres der, hvor der indsamles til genbrug. (Iht. direktiv 2012/19/EU og 2006/66/EC).

Produktet indeholder et genopladeligt, forseglet bly/syrebatteri uden risiko for udtrængende væske. Det skal genanvendes eller bortskaffes på miljøvenlig måde.
