BRUGSANVISNING 84-1361 Biltema

NR.		DEL	ANTALL	NR.		DEL	ANTALL
1.		Kappe 1 stk. 12.				Senterdeksel til bakhjul	2 stk.
2.		Hjuloppheng	1 stk.	13.		Ratt	1 stk.
3.		Foraksel	1 stk.	14.		Rattfeste	1 stk.
4.		Fremre hjul-kapsel/tilhen-gerhjulkapsel	4 stk. 15.	Sete 1 stk
5.		Forhjul/tilhen-gerhjul	4 stk.	16.		Seteholder	1 stk.
6.		Indre sen-terdeksel til forhjul og tilhengerhjul	4 stk.	17.		Tilhengeraksel	1 stk.
7.		Senterdeksel til forhjul og tilhengerhjul	4 stk. 18.			Plastrør	2 stk.
8.		Bakhjul	2 stk. 19.			Understell til tilhenger	1 stk.
9.		Bakaksel	1 stk.	20.		Dumperflak	1 stk.
10.		Bakre hjulkap-sel	2 stk.	21.		Koblingssplint	1 stk.
11.		Indre sen-terdeksel til bakhjul	2 stk.

MONTERING

1. Montere deksel.

Dette legetøjs-køretøj er beregnet til udendørs brug af børn fra 3 års alderen. Brug aldrig pedaltraktoren på trafi kerede steder. Barnets maksimumvægt: 50 kg.

ADVARSEL!

Ikke egnet til børn under 3 år. Indeholder smådele. Kørsel skal ske under opsyn af voksne. Kør ikke på en trafi keret vej, nær ved trapper, i vand eller i andre farlige steder.

MÆRKNING

Manual medfølger og skal læses inden brug og gemmes til fremtidig brug.

ADVARSEL! Indeholder smådele. Skal monteres af en voksen.

TEKNISKE DATA

Anbefalet alder: ....3 år og opefter Maks. belastning: ....50 kg Antal passagerer: ....1 Dimensioner: ....142 x 51 x 51 cm Justerbart sæde: ....6 stillinger

Godkendt iht: EN 71-1, EN 71-2, EN 71-3

SIKKERHEDSFORSKRIFTER

Generelt

• Køretøjet skal anvendes med forsigtighed for at undgå skader på føreren eller tredjepart.
• Pedaltraktoren skal samles af en voksen.
• Kør kun på jævne overfl ader som fortove, garage-indkørsler og legepladser.
• Brug aldrig pedaltraktoren på trafi kerede steder, og kør aldrig på gaden.
• Benyt godkendt småbørnshjelm.
• Kør aldrig i nærheden af svømmebassiner eller andre områder med vand.
• Køretøjet er kun beregnet til anvendelse på jævne, hårde og tørre underlag. Kør ikke på grusveje, i sand eller på ujævn eller våd jord.
• Kør aldrig i mørke eller på dårligt oplyste områder.
• Rengør køretøjet med en let fugtet klud. Tør det med en ren, blød klud. Brug ikke stærke rengøringsmidler. Sænk aldrig pedaltraktoren ned i vand, og sprøjt aldrig vand på den med en vandslange.
• Maksimumbelastningen på 50 kg må ikke overskrides. Lad kun ét barn køre på køretøjet ad gangen.
• Al kørsel skal overvåges af en voksen.
• Plastposer indebærer en kvælningsrisiko for mindre børn. Fjern alt emballagemateriale efter udpakningen.
• Udsæt ikke produktet for stærk varme eller åben ild
• Kontroller jævnligt, at bevægelige dele og koblinger ikke er beskadigede. Brug aldrig produktet, hvis der er konstateret skader.
• Overvåg, at barnet aldrig rører ved bevægelige dele med fi ngre og arme. Lær børene, at det er farligt.
• Beskyt produktet mod vand, regn og sne.
• Udsæt ikke produktet for direkte sollys.
• Brug kun tilbehør og reservedele, der er anbefalet af producenten.

DELE

NR.	DEL		ANTAL	NR.	DEL		ANTAL
1.		Kappe 1 stk. 12.				Centerkappetil baghjul	2 stk.
2.		Hjulophæng	1 stk.	13.		Rat	1 stk.
3.		Foraksel	1 stk.	14.		Ratbeslag	1 stk.
4.		Forreste nav-kapsel/anhæn-gernavkapsel	4 stk. 15. Sæde 1 s	s
5.		Forhjul/an-hængerhjul	4 stk. 16. Sædehol	s
6.		Indvendigcenterkappetil forhjul oganhængerhjul	4 stk.	17.		Anhænger-aksel	1 stk.
7.		Centerkappetil forhjul oganhængerhjul	4 stk. 18.			Plastrør	2 stk.
8.		Baghjul	2 stk. 19.			Anhængerensundervogn	1 stk.
9.		Bagaksel	1 stk.	20.		Dumperlad	1 stk.
10.		Bageste nav-kapsel	2 stk. 21. Køblingsstift	stk.
11.		Indvendigcenterkappe tilbaghjul	2 stk.

MONTERING

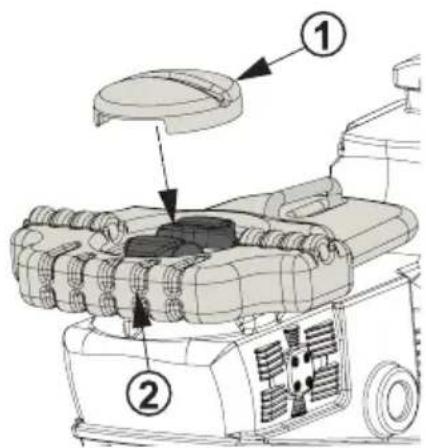

1. Montering af kappe.

Vend pedaltraktoren på hovedet. Sæt kappen (1) på hjulophænget (2). Drej den på plads, så rillen på kappen fl ugter med rillen på hjulophænget.

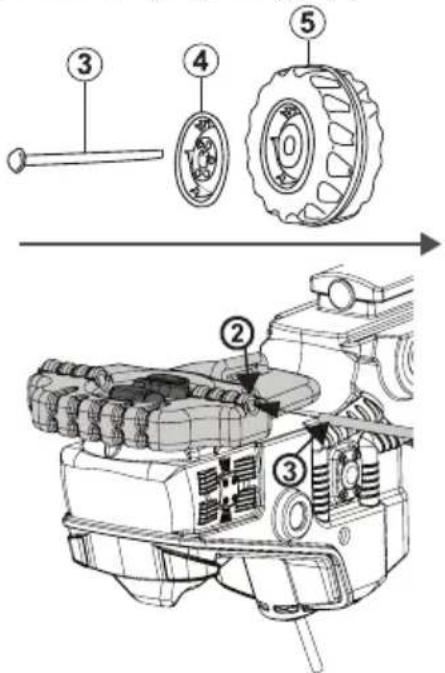

2. Montering af højre forhjul

Før forakslen (3) ind gennem navkapslen (4) og forhjulet (5). Før derefter forakslen gennem hullet på højre side af hjulophænget (2).

3. Montering af venstre forhjul

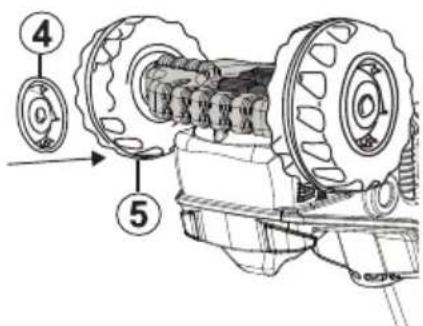

Sæt forhjulet (5) på forakslen (3). Sæt derefter navkapslen (4) på forhjulet.

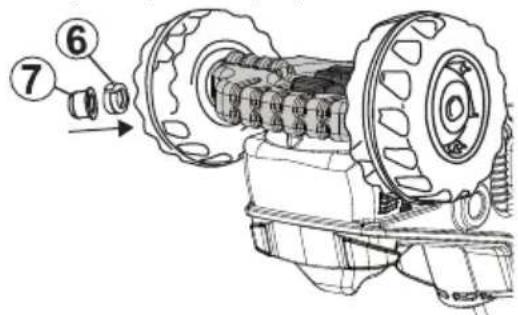

Monter indre (6) og ydre (7) centerkappe på venstre forhjul. Tryk dem på plads med hånden.

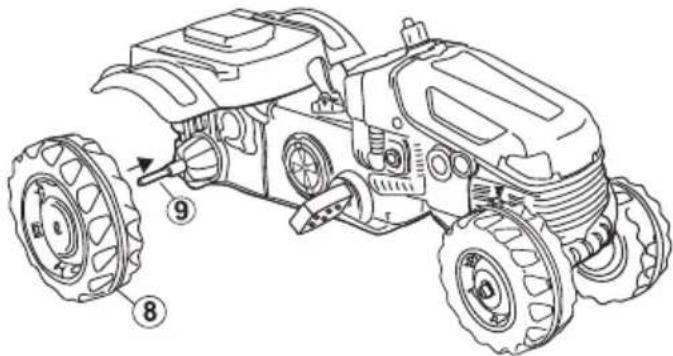

5. Montering af højre baghjul

Vend pedaltraktoren om til stående stilling. Sæt derefter højre baghjul (8) på bagakslen (9).

6. Montering af venstre baghjul

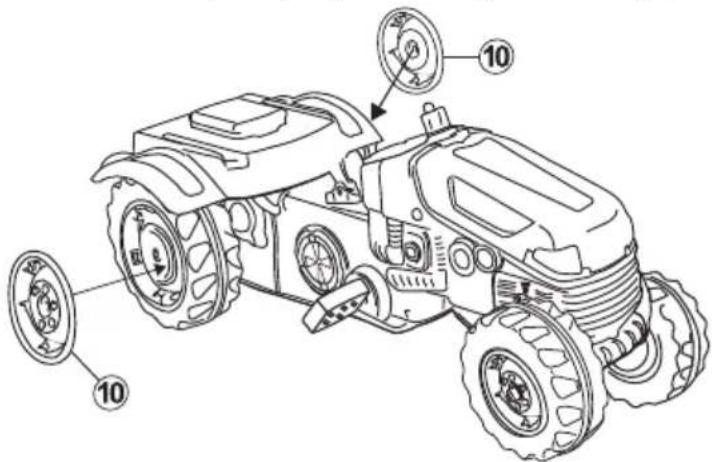

7. Montering af bageste navkapsler

Sæt navkapsler (10) på højre og venstre baghjul.

8. Montering af centerdæksler på baghjul

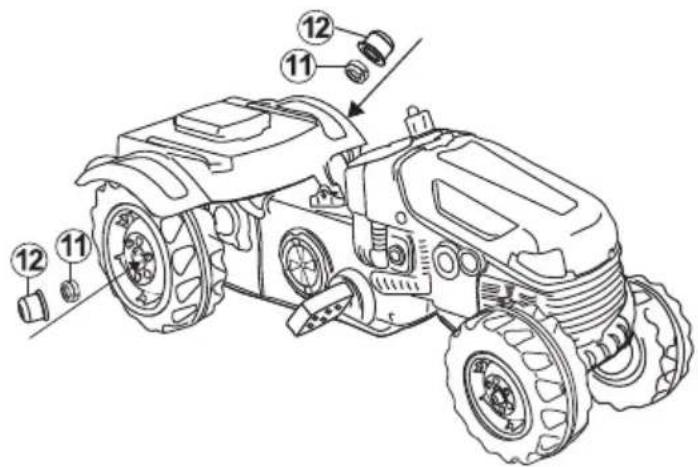

Monter indre (11) og ydre (12) centerkapper på venstre og højre baghjul. Tryk dem på plads med hånden.

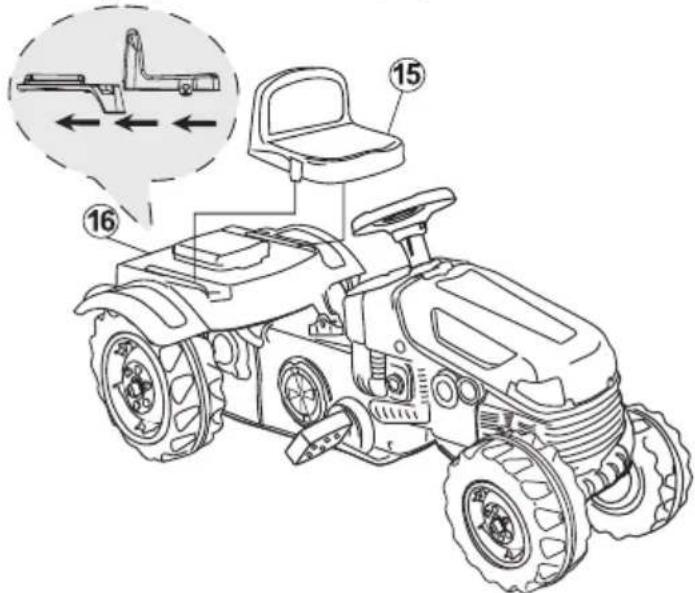

10. Montering af sæde

Tryk fl igene ind på begge sider af sædet (15), og sæt dem ind i sædeholderens riller (16). Træk bagud, indtil sædet er på plads.

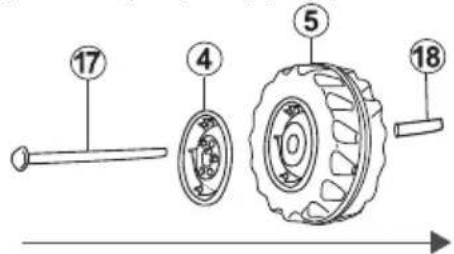

11. Montering af højre anhængerhjul

Før anhængerakslen (17) ind gennem navkapslen (4), anhængerhjulet (5) og plastrøret (18).

12. Montering af dumperlad

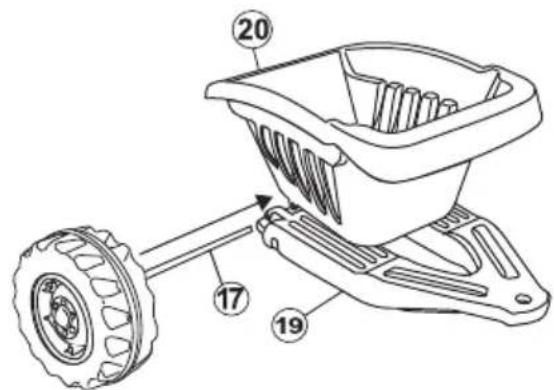

Før anhængerakslen (17) i gennem hullet på højre side af anhængerens undervogn (19). Før derefter anhængerakslen (17) gennem hullerne på dumperladet (20) og ud gennem hullet på venstre side af trailerens undervogn.

13. Montering af venstre anhængerhjul

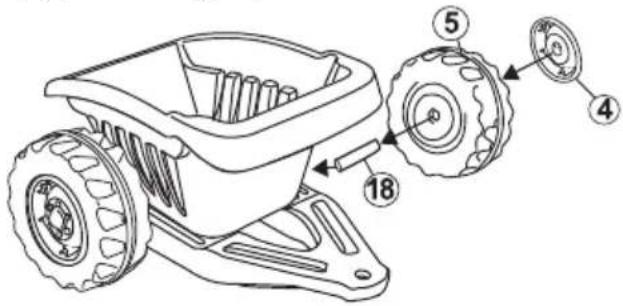

Sæt plastrøret (18) og anhængerhjulet (5) på anhængerakslen (17). Sæt derefter navkapslen (4) på anhængerhjulet.

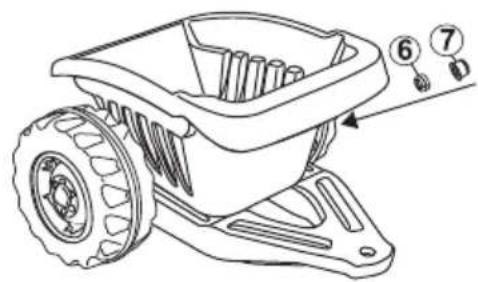

14. Montering af centerkapper på venstre anhængerhjul

Monter indre (6) og ydre (7) centerkappe på venstre anhængerhjul. Tryk dem på plads med hånden.

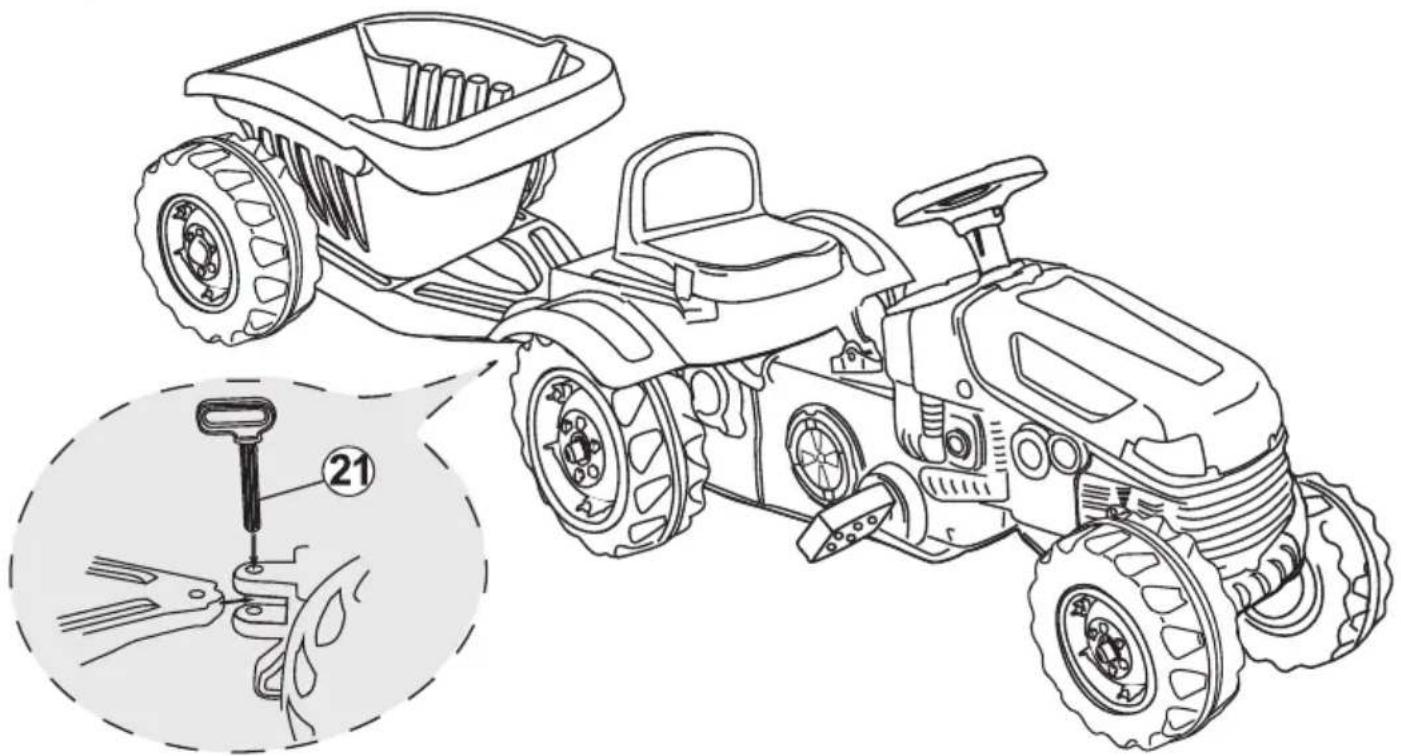

1. Sammenkobling af traktor og anhænger

Løsn koblingsstiften (21) fra traktoren. Før anhængeren i anhængertrækket, og sæt koblingsstiften (21) på plads igen.

2. Justering af sædet

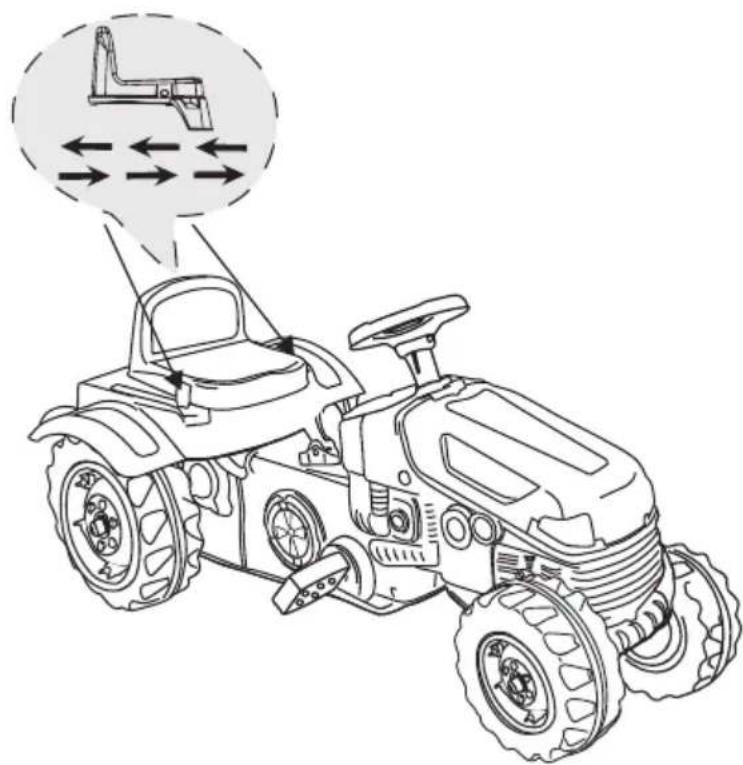

Tryk de to fl ige ind på siderne af sædet. Træk sædet frem eller tilbage til den ønskede position. Der er seks forskellige stillinger at vælge imellem. Vælg den, der passer, baseret på din højde.

3. Stramning af kæden

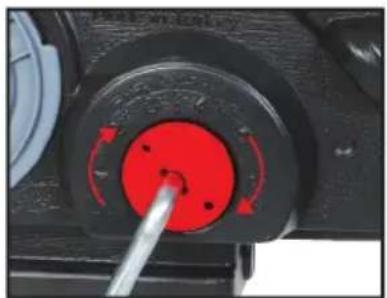

- Løsn skruerne på spændehuset med en skruetrækker som vist.

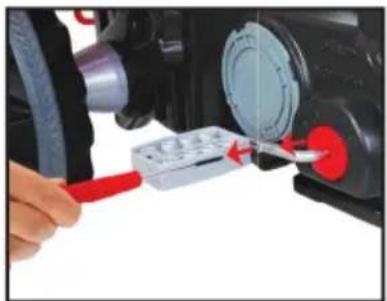

- Juster kædens spænding ved at fl ytte spænderne til den ønskede position, samtidig i højre og venstre side og i samme retning (se billede).

- Rengør køretøjet med en let fugtet klud. Tør det med en ren, blød klud. Brug ikke stærke rengøringsmidler. Sænk aldrig pedaltraktoren ned i vand, og sprøjt aldrig vand på den med en vandslange.
