BRUGSANVISNING 44-000 Biltema
FORSIKTIG – Indikerer en risiko som sannsynligvis vil føre til mindre omfattende personskade hvis den ikke unngås.
henhold til direktiv 2012/19/EU og 2006/66/EC).
7. MÅL

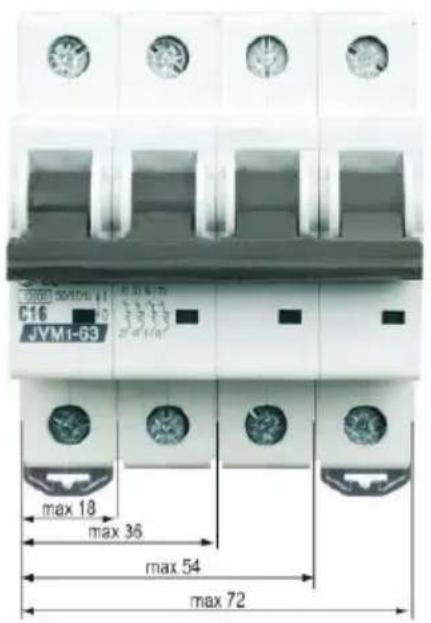

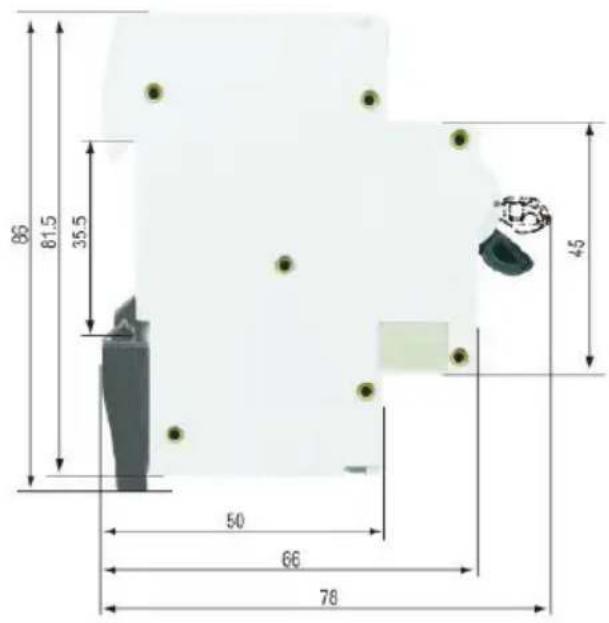

Mål i mm.
Denne brugsanvisning og dens sikkerhedsforskrifter skal læses, inden produktet tages i brug. Vær særlig opmærksom på følgende signalord:
FARE – Indikerer en risiko, som med stor sandsynlighed vil resultere i dødsfald eller alvorlig personskade, hvis den ikke undgås.
ADVARSEL – Indikerer en risiko, som sandsynligvis vil resultere i dødsfald eller alvorlig personskade, hvis den ikke undgås.
FORSIGTIG – Indikerer en risiko, som kan resultere i en mindre eller ubetydelig personskade, hvis den ikke undgås.
Gem brugsanvisningen et sikkert sted, og sørg for, at den følger med produktet ved et eventuelt videresalg. Der tages forbehold for, at illustrationer og beskrivelser ikke passer fuldt ud med produktet.
2. ANVENDELSESOMRÅDE
Automatsikringer / dværgafbrydere til montering på DIN-skinne i en normtavle.
OBS! Læs altid sikkerhedsforskrifterne inden brug.
3.1 Sikkerhedsforskrifter
Hvis disse sikkerhedsforskrifter følges, mindskes risikoen for ulykker; dog skal brugeren af produktet altid være forberedt på, at uforudsete og farlige situationer kan opstå.
Kun autoriserede installatører må installere nye installationer eller udbygge eksisterende installationer (montere fast el-materiel på vægge og loft) samt udskifte fast el-materiel i våde rum, f.eks. badeværelser eller udendørs.
4. EGENSKABER
- Beskytter mod overbelastning og kortslutning.
- Høj modstandsdygtighed mod kortslutningsstrøm.
- Kan installeres med ledninger eller faseskinne med gaffeltilslutninger.
-
Til montering på DIN-skinne.
-
TEKNISKE DATA
| Antal poler 1, 1P + N, 3 | |
| Mærkespænding AC 230 / 400 V | |
| Mærkestrøm (A) 10, 13, 16, 20, | 25 |
| Kapslingsklasse IP20 | |
| Temperaturområde -25 °C till +40 °C | |
| Afbryderkurve A, C, D | |
| Mærkebrydeevne (icn) 6 kA | |
| Mærkefrekvens 50 / 60 Hz | |
| Selektivitetsklasse 3 | |
| Impulsspænding 6,2 kV | |
| Elektromekanisk bestandighed | 10 000 |
| Tilslutningskapacitet | 25 mm ^2 |
| Monteringsmoment | 2,0 Nm |
line

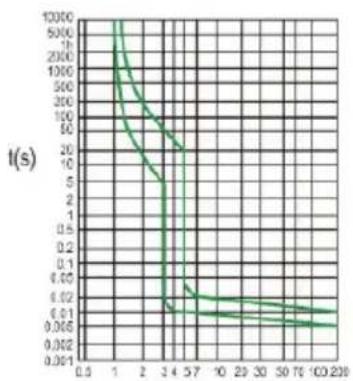

| x | t(s) | | ---- | ------ | | 0.5 | 10000 | | 1 | 5000 | | 2 | 2500 | | 3 | 1000 | | 4 | 500 | | 5 | 250 | | 6 | 100 | | 7 | 50 | | 8 | 25 | | 9 | 10 | | 10 | 5 | | 20 | 2 | | 30 | 1 | | 50 | 0.5 | | 70 | 0.2 | | 100 | 0.1 | | 230 | 0.05 |I/In B curve
line

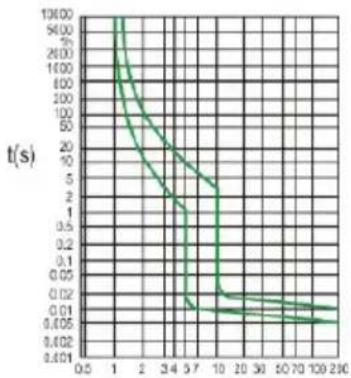

| x | y | | ---- | ------ | | 0.5 | 13600 | | 1 | 1000 | | 2 | 600 | | 3 | 400 | | 4 | 200 | | 5 | 100 | | 6 | 50 | | 7 | 20 | | 8 | 10 | | 9 | 5 | | 10 | 2 | | 20 | 1 | | 30 | 0.5 | | 50 | 0.2 | | 70 | 0.1 | | 100 | 0.05 | | 230 | 0.01 |I/in C curve
line

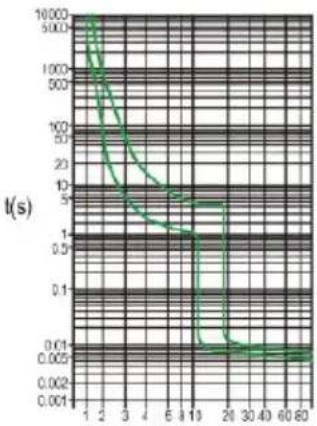

| t(s) | Value | |------|-----------| | 1 | 10000 | | 2 | 5000 | | 3 | 2000 | | 4 | 1000 | | 5 | 500 | | 6 | 200 | | 7 | 100 | | 8 | 50 | | 9 | 20 | | 10 | 10 | | 11 | 5 | | 12 | 1 | | 13 | 0.5 | | 14 | 0.1 | | 15 | 0.05 | | 16 | 0.01 | | 17 | 0.005 | | 18 | 0.001 | | 19 | 0.0005 | | 20 | 0.0001 | | 21 | 0.00005 | | 22 | 0.00001 | | 23 | 0.000005 | | 24 | 0.000001 | | 25 | 0.0000005 | | 26 | 0.0000001 | | 27 | 0.00000005| | 28 | 0.00000001| | 29 | 0.000000005| | 30 | 0.000000001| | 31 | 0.0000000005| | 32 | 0.0000000001| | 33 | 0.00000000005| | 34 | 0.00000000001| | 35 | 0.000000000005| | 36 | 0.000000000001| | 37 | 0.0000000000005| | 38 | 0.0000000000001| | 39 | 0.00000000000005| | 40 | 0.00000000000001| | 41 | 5 | | 42 | 1 | | 43 | 1 | | 44 | 1 | | 45 | 1 | | 46 | 1 | | 47 | 1 | | 48 | 1 | | 49 | 1 | | 50 | 1 | | 51 | 1 | | 52 | 1 | | 53 | 1 | | 54 | 1 | | 55 | 1 | | 56 | 1 | | 57 | 1 | | 58 | 1 | | 59 | 1 | | 60 | 1 | | 61 | 1 | | 62 | 1 | | 63 | 1 | | 64 | 1 | | 65 | 1 | | 66 | 1 | | 67 | 1 | | 68 | 1 | | 69 | 1 | | 70 | 1 | | 71 | 1 | | 72 | 1 | | 73 | 1 | | 74 | 1 | | 75 | 1 | | 76 | 1 | | 77 | 1 | | 78 | 1 | | 79 | 1 | | 80 | 1 |I/In □ curve
Power Consumption
OBS! Installation eller udskiftning af enheden må kun foretages af en autoriseret installatør.
FARE
Fare for elektrisk stød.
Montering af automatsikringer / dværgafbrydere på DIN-skinnen i en normtavle.
Tilslutning iht. tilslutningsdiagrammet.
