BRUGSANVISNING 6060FRS E-way

DA - Brugervejledning

FI - Käyttöohje

e-way

Enheten har et innebygd litiumbatteri, ingen ekstra batteriinstallasjon er nødvendig. Bare lad enheten när batterinivået er lavt.

Du må ikke demontere, montere eller skifte ut batteriet selv.

6.3 Regelmessig vedlikehold

E-60 E-60 Brug vejle Denne bru og flere o findes på

E-6045FRS

E-6060FRS

E-6075FRS

Bruger- vejledning

Denne brugervejledning og flere oplysninger findes på www.wilfa.dk

Forsigtig

Et elektrisk løbehjul er et fritidskøretøj. Det kræver øvelse at lære at køre på det. Du er ansvarlig for evt. personskade eller anden skade forårsaget af brugerens manglende erfaring og undladelse af at følge instruktionerne i denne vejledning.

Vær opmærksom på, at du kan reducere risikoen ved at følge alle instruktioner eller advarsler i denne vejledning, men du kan ikke fjerne alle risikofaktorer.

Følg den lokale færdeselslov eller restriktioner, når du kører i offentlige områder.

Brug altid hjelm rigtigt, når du kører for at beskytte dit hoved, samt andet nødvendigt beskyttelsesudstyr som albuebeskyttere og knæbeskyttere.

Sæt farten ned, når du kører gennem kryds eller på tværs af en menneskemængde, drejer, kører op eller ned af en bakke, passerer en skole og andre steder, hvor høj hastighed kan være til fare for andre personer.

Lad ikke børn under 12 år bruge løbehjulet i offentlige områder. Brugere under 18 år skal være under opsyn af en voksen, når de bruger løbehjulet.

Brug ikke løbehjulet i farlige omgivelser for at undgå fejl på løbehjulet eller forårsage skade på personer eller genstande.

Brug ikke andre opladere til at oplade løbehjulet. Brug kun e-way oplader, der

følger med produktet.

Oplad ikke løbehjulet, hvis oplader eller stik er vådt.

Undgå at demontere løbehjulet eller foretage andre ændringer uden professionel vejledning fra producenten.

Lad ikke andre køre på dit løbehjul, medmindre han/hun har læst og følger instruktionerne i denne vejledning.

Respekter fodgængeres adgangsret. Forsøg at undgå at forskrække andre, når du kører, især børn. Når du møder fodgængere bagfra, skal du ringe med klokken for at advare dem og sætte farten ned, når du passerer dem fra venstre.

Kontroller løbehjulet, hver gang du bruger det. Hvis du bemærker løse dele, advarsler om lavt batteriniveau, slid, mærkelige lyde, fejlfunktioner eller andre unormale forhold, skal du straks holde op med at køre på løbehjulet og kontakte servicecenteret.

Dette apparat kan bruges af børn fra 8 år og derover og personer med nedsatte fysiske, sensoriske eller mentale evner eller manglende erfaring og viden hvis de har fået tilsyn eller instruktioner om brug af apparatet på en sikker måde og forstår farerne involveret.

Børn må ikke lege med apparatet.

Rengøring og brugervedligeholdelse må ikke foretages af børn uden opsyn.

Advarsel mod brug af ikke-genopladelige batterier;

Dette apparat indeholder batterier, der kun kan udskiftes af faglæerte.

Lithium-ion-batteri;

Metoden til udskiftning af batterier: Demonter skruen på plastikdækslet i bunden, og tag stikkene ud, og udskift dem derefter med et nyt batteri.

Detaljer vedrørende sikker bortskaffelse af brugte batterier: Følg batteridirektivet 2006/66 / EF;

Kassér batteriet i henhold til batteridirektivet 2006/66 / EF

Indhold

1. Apparat og tilbehør----01
2. Funktioner----05
3. Kontrolpanel----05
4. Inden du kører - Samling og app----07
5. Batteri----15
6. Rengøring og vedligeholdelse----16
7. Service----17
8. Justering af skivebremsen----17
9. Justering af styret----18
10. Fejlbeskrivelse----19

Hastighedshåndtag Opladerport Kontrolpanel Bremsehåndtag Støddæmper Foldemekanisme Låsemekanisme Forlygte Støddæmper Trumbroms Skærm Bremselys Bremseskive Støtteben

1.3 Specifikationer

Model nr.	E-6045FRS	E-6060FRS	E-6075FRS
Størrelse	10 tommer inner honeycomb hjul
Maks. hastighed	20 km/t
Afstand	Ca. 20-45 km	Ca. 35-60 km	Ca. 50-75 km
Maks hældning	Ca. 25%	Ca. 25%	Ca. 25%
Batterikapacitet	48V, 9.2Ah	48V, 12.2Ah	48V, 15.3Ah
Køreforhold	-10 °C/ +40 °C
Opbevaring	-10 °C/ +40 °C
Maks. last	125kg
Oplader	Input: 100-240V; Output: 54.6V/2A
Opladningstid	Ca. 4-5 timer.	Ca. 6-7 timer.	Ca. 8-9 timer.
Motor	600W	600W	600W
Port	Opladerport *1
Forlygte	1.5W
Bremselys	LED
Brugerhøjde	120-200cm
Støddæmper	Forhjul + baghjul
Parkeringsindstilling	Støtteben
Fartpilot	App kontrollered
Advarselssignal	Mekanisk klokke
Speeder	Gasknap
Bremse		EABS+tromlebremse+baghjul skivebremseEABS+tr
Display	LED
Batteridisplay	5 bar i monitor
Mål (udklappet)	1260*630*1240mm	1260*630*1240mm	1260*630*1240mm
Mål (sammenklappet)	1260*220*530mm	1260*220*530mm	1260*220*530mm
Nettovægt	18.5kg	20.9kg	21.4kg
Pakkeliste (stk.)	Brugervejledning*1, Oplader*1, Unbrakonøgle*1

2. Funktioner

● God aluminiumslegering.
● IP 54 adgangsbeskyttelse.
- Temperaturovervågning i realtid, kortslutning/lav spænding/overstrøm/overopladningsbeskyttelse.
- Digitalt speedometerdisplay, let at aflæse hastighed.
● 5 bar batteridisplay i realtid.
- 1\~3 hastighedsgear, tryk på knappen for at tænde.
- Multiinformativt display.

3. Kontrolpanel

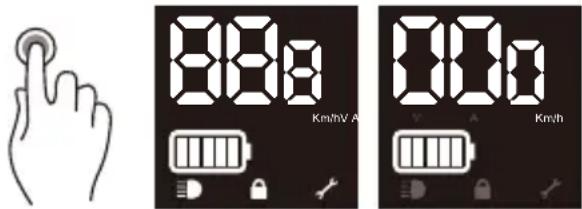

● Power ON/OFF: Tryk på knappen i 3 sekunder, og alle ikoner lyser og viser hastighed og batteristatus.

- Forlygte ON/OFF: Tryk på knappen en gang, när enheden er tændt ((forlygte ON: ≡)

8000 V A Km/h

- Tryk på knappen to gange for at skifte hastighed fra 1 til 3 niveauer, LED display P1/P2/P3. Maks. hastighed stiger fra P1 til P3.

4. Inden du kører - samling

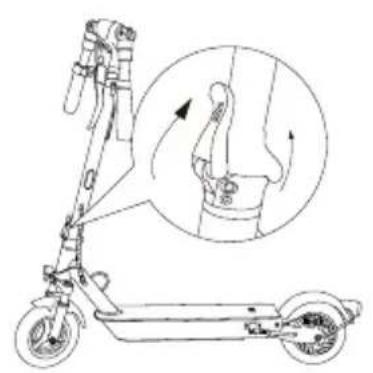

1. Ret stammen og fastgør foldemekanismen ved at løfte håndtaget opad.
2. Løft styrets greb opad, og sørg for, at det er låst på plads.

Sørg for, at scooteren er slukket. For at folde skal du låse foldemekanismen op og bøje styrstammen for at fastgøre den til hullet på scooteren. For at åbne skal du fjerne krogen fra hullet på scooteren, rejse styret og låse foldestrukturen.

Hold i styrstangen med enten én eller begge hænder, når du vil bære løbehjulet. Fold og bær forsigtigt for ikke at beskadige nogen dele af scooteren.

4.1 APP

Android

iOS

Bluetooth skal være aktiveret på din telefon. Åben Eway scooter app, klik på den rigtige model i enhedslisten for at oprette forbindelse. Du kan finde appen under EWAY SCOOTER navn i App store eller Google shop eller ved at scanne QR-koden. Løbehjulet bipper, når appen er forbundet til dit løbehjul. Se flere oplysninger om funktion på www.wilfa.com/eway. Scooteren fungerer uden at bruge appen, men ved at bruge appen får du adgang til at ændre forskellige indstillinger. Appen opdateres også løbende. Tjek venligst regelmæssigt og opdater appen i overensstemmelse hermed. Telefonen skal være tæt på scooterens display under opdatering. Hvis du forstyrrer processen under opdateringen, kan firmwaren og appen blive beskadiget og kan føre til, at scooteren ikke fungerer. Appen er muligvis ikke egnet til alle mobiltelefoner eller operativsystemer.

4.2 Inden du kører første gang

Trin 1: Kontroller at løbehjulet ikke har nogen løse skruer, eller noget føles forkert. Det bør gøres, hver gang du ønsker at køre på løbehjulet. Kontroller at hjulene drejer let, og at bremsen virker. Juster om nødvendigt bremserne. Oplad venligst batteriet helt før hver tur.

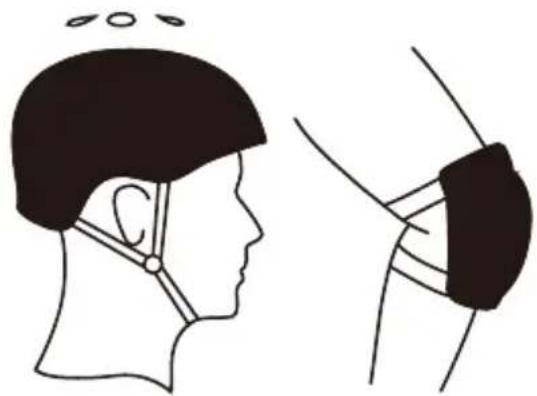

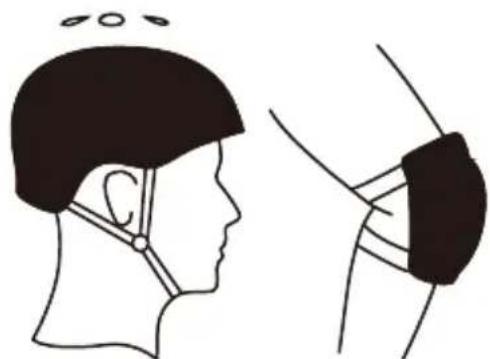

Trin 2: Brug beskyttelsesudstyr.

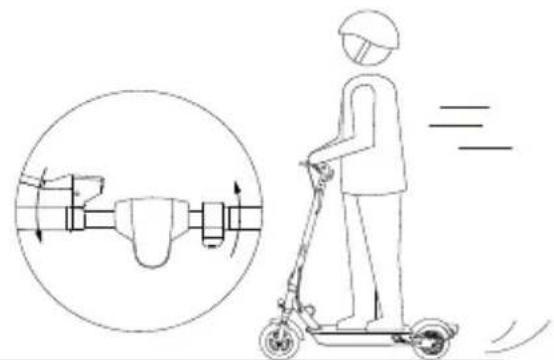

Trin 4: Berør gashåndtaget let, og forsøg at sætte begge ben på fodstøtten. Bemærk, at hastigheden skal overstige 3 km/t, før hastighedsgashåndtaget virker. Sørg for, at begge hjul har kontakt med jorden, før du trykker på gashånd- taget for at undgå skader på hjulet.

Trin 5: Under kørsel skal du forsøge at slippe gashåndtaget og trække i bremsehåndtaget.

● Brug beskyttelsesudstyr.

Trin 6: Prøv at bruge forlygten. Det gør du ved at trykke på power knappen en gang, mens enheden er tændt.

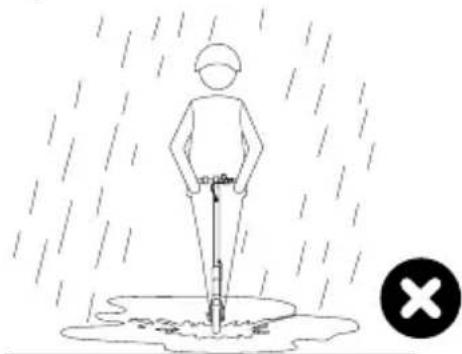

- Kør ikke i regnvejr eller gennem vandpytter. Overdreven udsættelse for vand kan beskadige løbehjulet. Hvis den udsættes for vand, skal du tørre scooteren af med en klud og opbeva-re den på et tørt sted.

- Kør langsomt i særlige tilfælde. Spring ikke med scooteren eller kør hurtigt over ujævnheder for at undgå skader på scooteren.

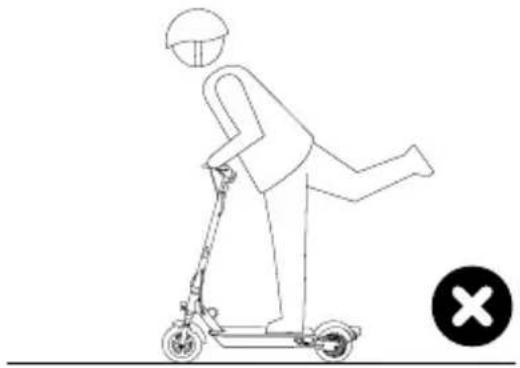

- Hold begge fødder på fodstøtten, när du kører for maksimal stabilitet. Sæt ikke fødderne på skærmen, när du kører, da det kan forårsage skade på skærmen.

- Træd ikke på bagsiden af skærmen.

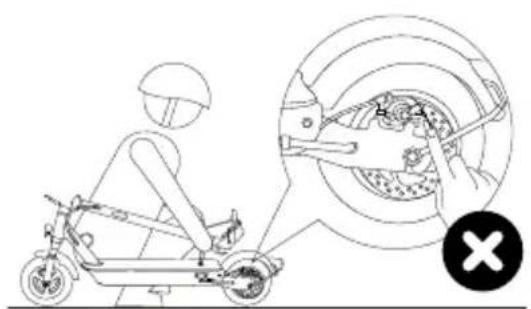

- Slip ikke styret, när du kører. ● Rør ikke v

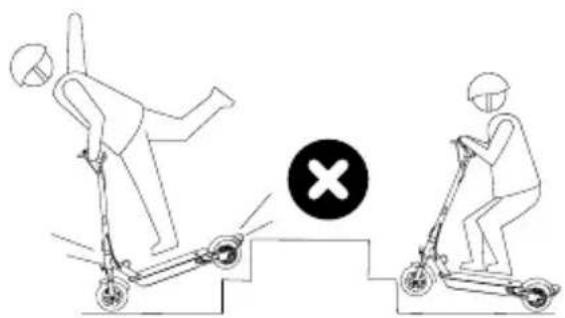

- Kør ikke op eller ned ad trapper eller over forhindringer.

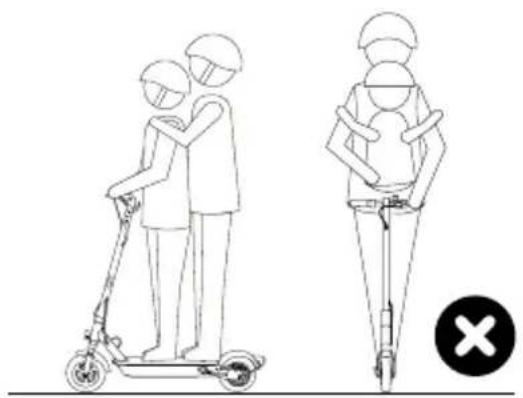

● Hold ikke et barn, mens du kører.

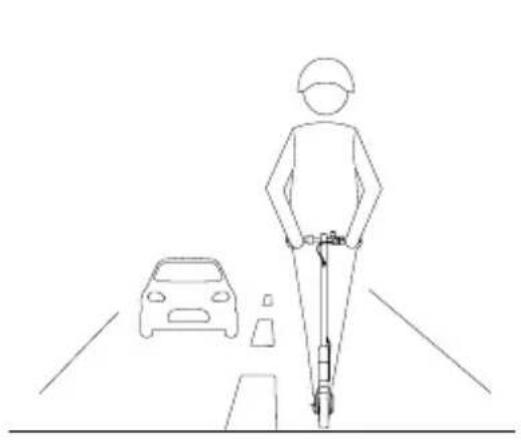

Tag ikke skarpe sving. Kør ikke på gade medmindre det er tilladt i dit land.

Tjek regelmæssigt for opdateringer i Apple store eller Google play. Eller tjek appen regelmæssigt for firmwareopdateringer

4.5 Fartpilot

Løbehjulet har fartpilot. Hvis du holder samme hastighed i 3\~5 sekunder vil løbehjulet aktivere fartpiloten (køre ved en konstant hastighed på flad vej) Brug kun fartpiloten på flad vej. Når fartpiloten er aktiveret, lyder der et lille bip for at indikere det. Fartpiloten deaktiveres ved at trykke på bremsen. Den kan også justeres i appen.

5. Batteri

5.1 Temperatureffekt på batteriet

Batteristrømmen varierer med temperatur, afstand pr. opladning vil være lidt forskellig ved forskellige temperaturer. Afstanden vil også afhænge af terræn, brugerens vægt og andre faktorer

5.2 Opladning

Apparatet har et indbygget lithium-batteri, der kræves ikke installation af ekstra batteri, kun opladning af apparatet når det indikerer lavt batteriniveau. Tilslut strømkilde, efter opladerstikket er sat i, det modvirker potentiel risiko og sikrer en sikker opladning.

Når det røde lys skifter til grønt, er opladningen afsluttet. Hvis der ikke er et uopsætteligt behov, bør du vente på at opladningen er færdig, inden du tager stikket ud. Oplad ikke scooteren natten over eller uden opsyn, da der kan være risiko for brand. Scooteren skal oplades minimum hver anden måned for at forhindre beskadigelse af batteriet. Dette gælder også under vinteropbevaring.

• Anbring løbehjulet et køligt og godt ventileret sted for at afgive varmen.
• Undgå høj temperatur og fugt.
• Undgå at der kommer vand ind i løbehjulet for at modvirke stød, især vanddråber fra opladerkablet til opladerporten.

Ved rengøring

• Løbehjulet skal være slukket.
• Brug en blød klud til rengøring af løbehjulet.
• Brug ikke vand til at vaske løbehjulet, og sæt det ikke i vand.

Opbevaring af løbehjulet

• Anbring løbehjulet et køligt og godt ventileret sted.
• Placer ikke genstande på løbehjulet.

6.2 Vedligeholdelse af batteri

Oplad løbehjulet mindst en gang hver anden måned for at forlænge batteriets levetid.

Undgå at demontere, montere eller ændre batteriet selv.

6.3 Regelmæssig vedligeholdelse

Denne scooter har brug for regelmæssig vedligeholdelse. Undgå at demontere eller montere løbehjulet uden vejledning eller hjælp fra professionelt vedligeholdelsespersonale.

Kontroller at alle skruer er fastgjort, at hjulene drejer frit, bremserne virker rigtigt, og at ingen fremmedlegemer sidder fast. Kig efter synlige tegn på slid, og kontakt os, hvis du er i tvivl, om du skal udskifte dele, eller hvis du har spørgsmål.

7. Service

Du kan finde svar på mange spørgsmål samt reservedele på www.wilfa.com/eway. Kontakt den butik, hvor du købte løbehjulet for yderligere hjælp, hvis du har et problem, som du ikke selv kan løse.

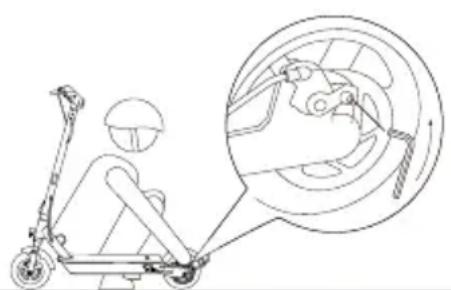

8. Justering af skivebremsen

Hvis bremsen er for stram, kan du bruge unbrakonøglen til at løsne skruerne på bremsekaliberen og skubbe bremsekablet lidt tilbage for at forkorte den blottede længde og derefter stramme skruerne. Hvis bremsen er for løs, løsnes skruerne og bremsekablet trækkes lidt ud for at forlænge den blottede længde, og derefter stramme skruerne.

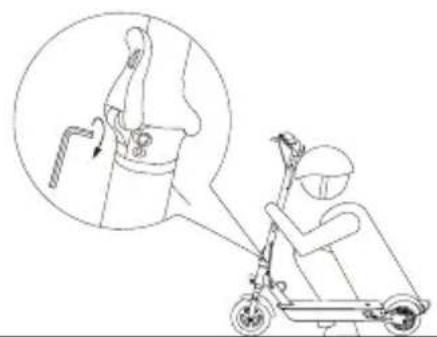

9. Justering af styret

Hvis styret og styrstangen vipper under kørsel, bruger du unbrakonøglen til at stramme skruerne i spændet.

Garanti

Wilfa er ikke ansvarlig for skader på tredjepartsdele og andre indirekte skader. Sliddele som hjul, batteri, bremser, dækkets overflade, klokken, skruer og plastdele, lamper osv. er ikke dækket af garantien. Wilfa er heller ikke ansvarlig for skader opstået på grund af overdreven brug, unormal kørsel, hop med scooteren, forkert montering, forkert opbevaring, forkert opladning, manglende rengøring etc. Batteriet leveres med 1 års garanti. Garantien er ikke gyldig, hvis scooteren ikke er blevet opladet i henhold til manualen.

10. Fejlbeskrivelse

Nogle af fejlene kan udbedres af brugeren. Kontakt servicecenteret, hvis du er usikker på, hvordan du skal gøre det.

		ÅtgärderBeskrivelse af fejlDisplay
E0	Forkertkommunikation	1. Kontroller om displayets kontrolpanel er tilsluttet korrekt,2. Udskift displayet.3. Udskift kontrolpanelet.
E1	Stødt på for hindringer som løbehjulet ikke kan komme over	1. Slip gashåndtaget og stop bremsen.2. Genstart.3. Udskift bremsehåndtaget.4. Udskift gashåndtaget.
	Hall er unormalE3	1. Kontroller om hall-ledningens stik på motoren er løs.2. Kontroller, om motorledningen er beskadiget.3. Udskift motoren.4. Udskift kontrolpanelet.
E4	Bremsesystem fejl	1. Udløs bremsen.2. Genstart.3. Udskift bremsehåndtaget.
	Gashåndtag fejlE5	1. Udløs gashåndtaget.2. Genstart.3. Udskift gashåndtaget.LøsningerBeskrivelse af fejlDisplay
BL	Alarm for lavspænding	1. Stop med at køre, og oplad løbehjulet.2. Genstart.3. Kontroller om firmware er opgraderet forkert.4. Udskift kontrolpanelet.
BH	Alarm for højspænding	1. Kontroller om løbehjulet har været fuldt opladet, kør på løbehjulet med lav hastighed, undgå hurtige opbremsninger, når løbehjulet er fuldt opladet.2. Genstart.3. Kontroller om firmware er opgraderet forkert.4. Udskift kontrolpanelet.
BP	Overspænding,nødsituation	1. Kontroller om løbehjulet har været fuldt opladet, kør på løbehjulet med lav hastighed, undgå hurtige opbremsninger, når løbehjulet er fuldt opladet.2. Genstart. Kontroller om firmware er opgraderet forkert.3. Udskift kontrolpanelet.
H1	Motor højtemperatur	1. Stop med at køre eller kør med lav hastighed, undgå stigninger.2. Kontroller om motorkablet er beskadiget, og om temperatursignalkablet på motorkablet er kortsluttet med jorden.3. Udskift motoren.
H2	Kontrolpanel høj temperatur	1. Stop med at køre eller kør med lav hastighed, undgå stigninger.2. Kontroller installationen af kontrolpanelets køler.3. Udskift kontrolpanelet.
H3	Kontrolpanel meget høj temperatur	1. Stop med at køre eller kør med lav hastighed, undgå stigninger.2. Kontroller installationen af kontrolpanelets køler.3. Udskift kontrolpanelet.
	OverstrømLR	1. Udløs gashåndtaget.2. Genstart.3. Udskift kontrolpanelet.
	KortslutningS1	1. Afbryd motoren og genstart løbehjulet. Hvis alarmen ikke forsvinder udskift kontrolpanelet, ellers, alt klar, udskift motoren.
S2	Manglende fase, mos-rør kørefejl	1. Genstart og tænd løbehjulet stillestående.2. Udskift kontrolpanelet.
SN	Manglende serie nummer	1. Kontroller om firmware versionen er korrekt.2. Genstart serienummer.

Blød genstart

Mange fejl kan rettes ved at udføre en blød nulstilling. Det her gøres ved at trykke på tænd/sluk-knappen i cirka 10 sekunder. Det herfår scooteren til at vende tilbage til fabriksindstillingerne. Dette gælder både CR og SN fejl samt andre fejl. Hvis ingen af ovenstående fejlrettelser har virket, bør en blød nulstilling udføres før du ringer til kundeservice.

På www.wilfa.com/eway finder du tips og tricks til at løse potentiale fejl samt videoer, der viser mange grundlæggende reparationer og vedligeholdelsesløsninger.

Denne mærkning viser, at produktet ikke må bortskaffes sammen med andet husholdningsaffald i hele EU. For at forebygge mulige skader på miljøet eller menneskers sundhed fra ukontrolleret bortskaffelse af affald skal produktet genbruges ansvarligt for at fremme bæredygtig genbrug af materielle ressourcer. For at returnere din brugte enhed skal du anvende retur- og indsamlingssystemet eller kontakte den detailhandel, hvor du har købt produktet. De kan tage imod produktet og sikre miljømæssigt ansvarlig genbrug gratis.
