BRUGSANVISNING GT-AL-03 GlobalTronics

Før De bruger måleren ....5

Tilsigtet brug ....5

Sikkerhedshenvisninger 6

Fare for børn! 8

Henvisninger til batteri 9

Symbolforklaringer ....10

Opstart....11

Udskiftning af batteri 11

Henvisninger: 13

Varebeskrivelse og funktioner ....14

Indstillinger ....16

Tidspunkt......16

Strømpris pr. kWh (1. takst) .....17

Pris for natstrøm (2. takst) ......19

Drivhusgasemissioner (GHG) .....21

Overbelastningsvarsel....22

Indtastning af overbelastningsværdien for watt (W) 23

Indtastning af overbelastningsværdien for ampere (A) 24

Måling foretages 25

Visning af måleværdier 26

Automatisk visning af måleværdier .....26

Individuel visning af måleværdier .....26

Visning af forbrugsværdier .....27

Indstilling af en bestemt måleværdi......27

Forbrugshistorik 28

Grafi sk illustration af forbruget .....28

Forbrugsværdier (kWh) vises ....30

cosφ (kapacitetsfaktor) ......32

Sletning af måleværdier ....32

Afbrydelse af sletteproces ....33

Bortskaffelse af måleren 35

Emballage 36

Tekniske data, GT-PM-04 36

Målenøjagtighed....37

Garanti....38

Garantikortet....42

Tak for tilliden!

Vi ønsker Dem tillykke med Deres nye energimåler og er sikre på, at De vil blive tilfreds med dette moderne instrument.

Måleren vil give Dem et overblik over energiforbruget på det tilsluttede udstyr. Vi håber, at De således kan fi nde alle “strømslugere” og dermed minimere strømudgifterne!

Produktbeskrivelse

Denne energimåler viser data om strøm-forbrug på det tilsluttede udstyr. Med et tastetryk kan De hurtigt få vist de aktuelle værdier.

Der vises måleværdier som spænding, strømstyrke, effektforbrug, netfrekvens og overbelastningsværdier. De kan også indtaste strømtaksten og dermed få vist de faktiske udgifter.

En ekstra øko-information er visning af det ækvivalente CO2-udslip i kg. Desuden viser måleren det totale forbrug i en måleperiode på op til syv måneder samt den tilsvarende brugstid.

Før De bruger måleren

Kontrollér efter udpakning samt før brug, om produktet udviser skader. Skulle dette være tilfældet, må De ikke benytte produktet.

Underret venligst Deres forhandler. Instruk- tionsbogen er baseret på de normer og re- gulativer, som er gældende i EU. I udlandet skal også landsspecifi kke retningslinjer og love overholdes!

Før brug skal instruktionsbog og sikkerheds- forskrifter læses grundigt igennem. Først derefter kan man anvende alle funktioner på en sikker og forsvarlig måde.

Gem instruktionsbog og kassebon og even- tuelt også emballage godt.

Hvis måleren udlånes, gives væk eller sælges, skal instruktionsbogen også følge med.

Tilsigtet brug

Apparatet bruges til konstatering af strøm-forbruget for tilsluttede slutenheder samt de deraf følgende omkostninger.

Produktet må kun anvendes som beskrevet i denne instruktionsbog. Enhver anden an-

vendelse anses som værende ikke-tilsigtet og kan føre til tingsskader eller endog til personskader.

Producenten bærer intet ansvar for skader, der er opstået pga. ikke-tilsigtet brug.

Sikkerhedshenvisninger

Inden energimåleren tages i brug, skal der tages højde for følgende punkter:

• Forkert el-installation eller for høj net-spænding kan forårsage elektrisk stød.
• Måleren er udelukkende egnet til 220–240 V/50 Hz vekselspænding til en maksimal ydelse på op til 2300 Watt. Vær her opmærksom på de tekniske data, se indholdsfortegnelse.
• Måleren må kun tilsluttes til en korrekt installeret og sikret 230 V sikkerhedsstikkontakt.
• Måleren må ikke anvendes, hvis den

har synlige skader, eller netstikket er defekt.

- Åbn ikke kabinettet, men overlad reparationen til faguddannet personale.

- Henvend Dem på et fagværksted. Ved egenhændigt udførte reparationer, ikke korrekt tilslutning eller forkert betjening er ansvars- og garantikrav udelukket.

- Anvend kun måleren i tørre indendørs rum. Anvend den aldrig i fugtige rum eller i det fri.

- Måleren må ikke komme i kontakt med dryp- eller sprøjtevand eller andre væsker.

- Til fugtkilder som håndvask o. lign. skal der holdes en afstand på mindst en meter.

- Måleren må aldrig berøres med fugtige hænder.

- Tag aldrig fat om et elektrisk instrument, som er faldet ned i vand. I et sådant tilfælde skal strømmen straks afbrydes til måleren.

- Foretag aldrig ændringer på måleren.

• Flere energimålere må ikke forbindes efter hinanden, og energimåleren må ikke forbindes med lignende instrumen- ter.
• Måleren må ikke tildækkes, der opstår fare for overophedning.
• Når måleren ikke anvendes, eller hvis der opstår en fejl, trækkes stikket ud af stikkontakten.
• Stikkontakten er en afbryder til strøm-forsyningen og skal være lettilgængelig.

Fare for børn!

Ofte opdager børn ikke farer, eller de undervurderer dem

• Poser og plast fra emballagen skal gemmes væk for babyer og småbørn. Der er fare for kvælning!
• Dette instrument må ikke benyttes af personer (inkl. børn) med fysiske, sensoriske eller psykiske handicaps eller med manglende erfaring og/eller kendskab, med mindre de overvåges af en person, som varetager deres sikker-

hed, eller denne person viser, hvorledes måleren skal anvendes.

- Hold opsyn med børn og hold måleren udenfor deres rækkevidde for at sikre, at de ikke leger med den. Uhensigtsmæssig anvendelse betyder fare for elektrisk stød!

Henvisninger til batteri

Energimåleren er forsynet med 2 batterier (knapceller) af typen LR44 eller AG13 (disse batterier er inkluderet i leverancen).

• Forsøg aldrig at oplade batterier.
• Batterier må ikke smides ind i åben ild, kortsluttes eller skilles ad! Der er fare for eksplosion!
• Batterier skal holdes væk fra børn. Tilkald straks læge, hvis et batteri bliver slugt.
• Tomme batterier skal straks fjernes fra

• Batterier må ikke udsættes for ekstreme betingelser f.eks. på varmeapparater eller i direkte sollys! Der er da stor fare for lækage!
• Undgå kontakt med hud, øjne og slim-hinder. Ved kontakt med batterisyre skal de pågældende steder straks skylles med rigelige mængder vand og man skal omgående søge læge.
• Kun batterier af samme type må anvendes – ikke forskellige typer eller brugte og nye batterier samtidig.
• Begge batterier skal altid udskiftes samtidig.
• Batteri- og kontaktfl ader rengøres efter behov, før de sættes i.

Symbolforklaringer

Følgende symboler fi ndes på måleren eller i instruktionsbogen:

	Sikkerhedshenvisninger respekte-res
	Anvendes kun i lukkede rum.
CAT II 300 V	Måleren er godkendt til strømkred-se, som elektrisk er direkte forbun-det med lavspændingsnettet.
	Henvisning til bortskaffelse af kas-serede instrumenter (se side 35)

Opstart

Ved levering af måleren er batterierne al- lerede lagt i. Disse aktiveres ved at fjerne isoleringsstrimlen i batterirummet.

Ved åbning af batterirummet gøres som beskrevet i følgende afsnit.

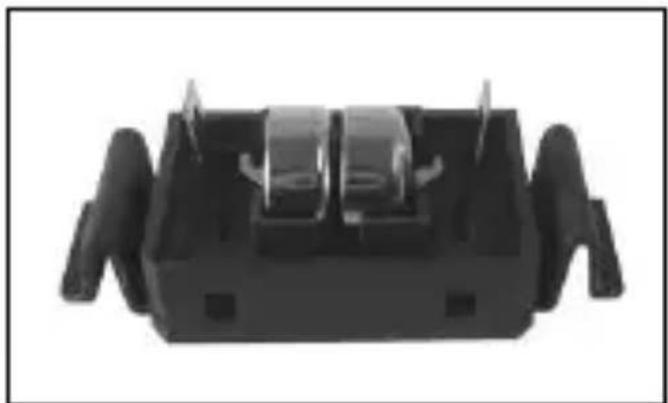

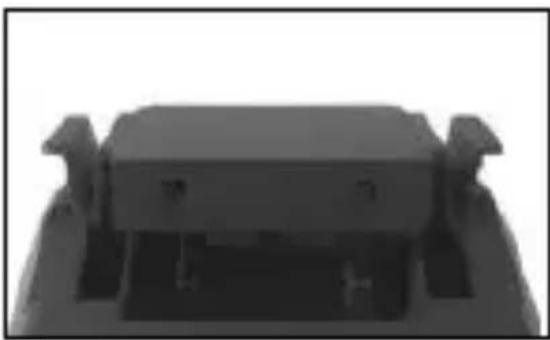

Udskiftning af batteri

1. Træk stikket ud af stikkontakten.
2. Tryk de to kontaktfjedre i siderne på batterirummet sammen samtidigt og træk batterirummet ud af måleren.

1. Fjern de tomme batterier og afl ever dem på et opsamlingssted for brugte batterier.

1. Sæt 2 nye batterier (1,5 V knapceller, type LR44/AG13) ind i batterirummet. Vær her opmærksom på den korrekte polaritet (+/-), som angivet i bunden af batterirummet.

2. Sæt batterirummet med de to kontakt-fjedre ind i målerens slids og tryk det ind, til det går i hak.

Bemærk: Når batterierne tages ud, sættes alle indstillinger tilbage til fabriksindstillinger og skal derfor indtastes på ny – måleresultater gemmes imidlertid!

Batterirummet kan kun sættes ind i måleren i den ene retning, se efter kabinettets kontur. Batterirummet skal være fuldstændigt monteret inden genopstart.

Hvis måleren ikke skal anvendes i en længe- re periode (til en periode på 3 måneder eller længere), bør man tage batterierne ud af måleren for at undgå, at de tømmes i utide.

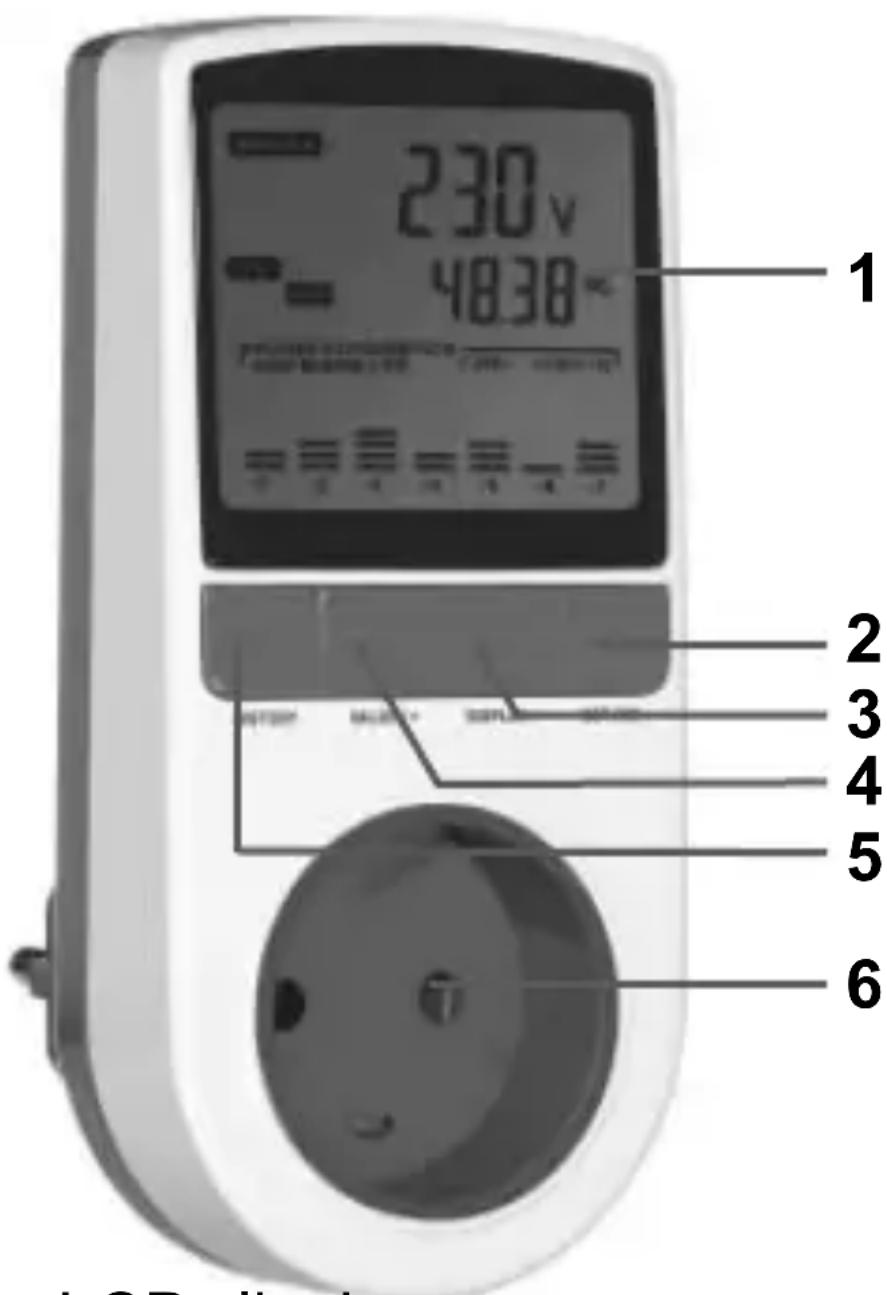

230V 48.38V 1 2 3 4 5 6

1 LCD-display

Display til måleværdier, tid, forbrug, drivhusgasemissioner

2 Taste SET / OK

Indtastning af tidspunkt, strømpriser, drivhusgasækvivalenter, lagring af indtastning

3 Taste DISPLAY / – Tid, udgifter, drivhusgasemissioner (GHG), overbelastning og forbrug kan vises – værdier kan reduceres

4 Taste VALUE / + Forskellige måleværdier kan vises, så som watt, volt, ampere eller kapacitets- faktor cosφ – værdier kan forhøjes

5 Taste HISTORY Illustration af forbrugsværdier over en periode på op til syv måneder

6 Stikkontakt med integreret børnesikring. Når stikket sættes i, skal de to stikben sættes i samtidigt.

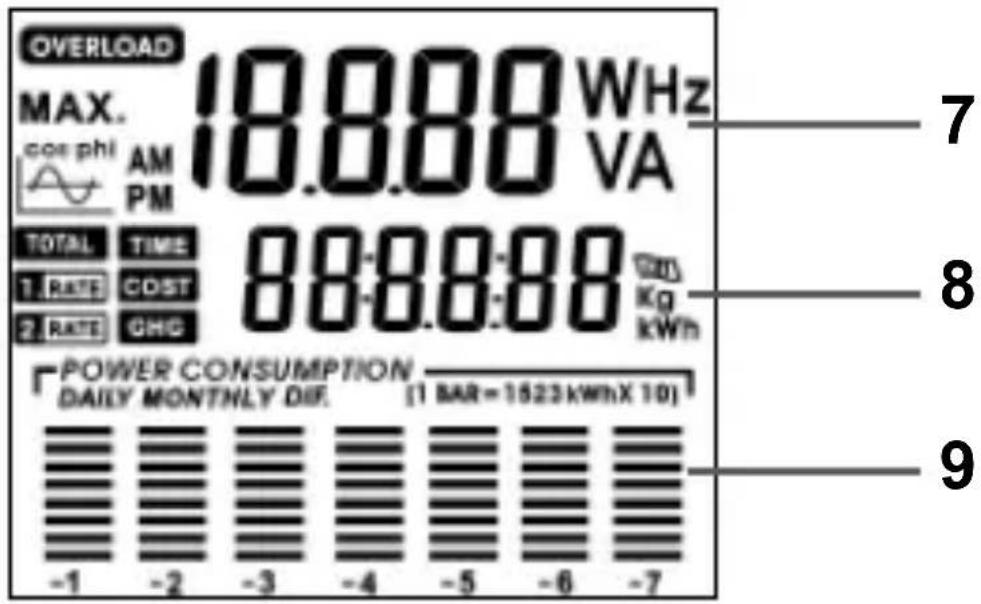

LCD-display

OVERLOAD MAX. cos phi AM PM 18.888 WHz 10.000 VA TOTAL TIME 1 RATE COST 2 RATE GHG 8888:88 Gm Kg kWh POWER CONSUMPTION DAILY MONTHLY DIF. [1 BAR=1523kWhX 10] -1 -2 -3 -4 -5 -6 -7 7 8 9

7 Displayområde til spænding, strøm, ydelse, frekvens, kapacitetsfaktor og overbelastning.
8 Displayområde til tidspunkt, brugstid, udgifter i kroner, drivhusgasemissioner og energiforbrug

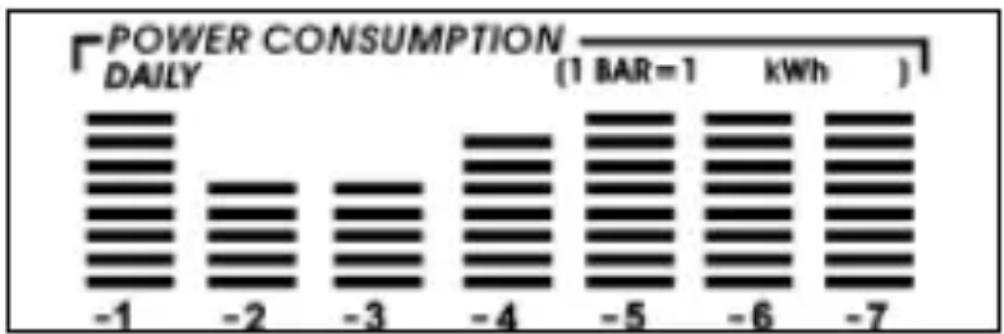

9 Grafi sk illustration af energiforbruget i de seneste 7 dage eller 7 måneder

Indstillinger

Skal man foretage rene målinger (uden udgiftsberegning), kan man springe over dette kapitel og fortsætte med emnet “Måling foretages” (fra side 25).

Tidspunkt

1. Tasten SET / OK holdes nede i 3 se-kunder. Tidsvisningen blinker. Ved gen-tagne tryk på tasten SET / OK kan de enkelte indtastningsmuligheder kaldes frem. Vælg tidsangivelse til indlæsning af klokkeslæt.

2. Timer stilles frem med tasten VALUE / +, og stilles tilbage med tasten DISPLAY / - .

3. Minutter hentes med tasten HISTORY; stilles frem med tasten VALUE / +, og stilles tilbage med tasten DISPLAY / -.

4. Sekunderne stilles på nul ved tids-indstillingen.

5. Med tasten SET / OK lagres klokke- slættet, derefter kan tidsvisningen 12 h/24 h indstilles med tasterne VALUE / + eller DISPLAY / –. Ved indlæsning af 12 h-visning fremkommer ved tidsvisningen AM for formiddag, PM for eftermiddag.

Strømpris pr. kWh (1. takst)

1. Efter indlæsning af klokkeslæt og 12 h/24 h-visning trykkes på tasten SET / OK. I displayet fremkommer COST.

1. Indtast nu strømpris pr. kilowatt-time (normalt beløb i øre). Kronebeløbet stilles frem med tasten VALUE / +, og stilles tilbage med tasten DISPLAY / -.
2. ∅rebeløb hentes frem med tasten HISTORY. Den første plads i ørevisningen blinker, og tallet stilles frem med tasten VALUE / +, og stilles tilbage med tasten DISPLAY / -.
3. De andre pladser i ørevisningen indstilles på samme måde (eksempel: 0,185 = 18,5 øre).
4. Efter indlæsning af det sidste tal i ørebeløbet trykkes på tasten HISTORY igen. Valutasymbolet blinker. Med ta-sterne VALUE / + eller DISPLAY / – kan man for Euro-tegnet vælge et symbol for en pengeseddel.
5. Hvis man kun har en takst (dvs. ingen natstrøm), er prisindtastningen hermed

færdig. Indtastningen afsluttes med tasten SET / OK, indtil normal visning igen fremkommer.

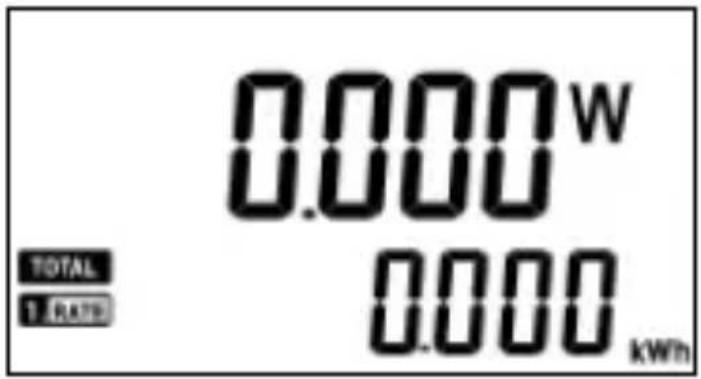

0.000 W 0.000 0.000 kWh TOTAL 1 RATE

Pris for natstrøm (2. takst)

Hvis man har natstrøm, skal følgende gøres:

1. Efter indtastning af strømprisen, som vist ovenfor (dagtakst) trykkes på tasten SET / OK. Visning for klokkeslæt frem- kommer.

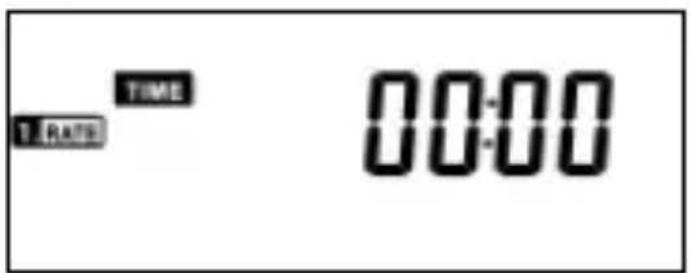

TIME 1 RATE 00:00

1. Her indtastes klokkeslættet, fra hvornår dagstrømtaksten gælder. Timer stilles frem med tasten VALUE / +, og stilles tilbage med tasten DISPLAY / -.

2. Minutter kaldes frem med tasten HISTORY – stilles frem med tasten

VALUE / +, og stilles tilbage med tasten DISPLAY / -.

1. Tryk på tasten SET / OK, og visning for natstrømtakst fremkommer.

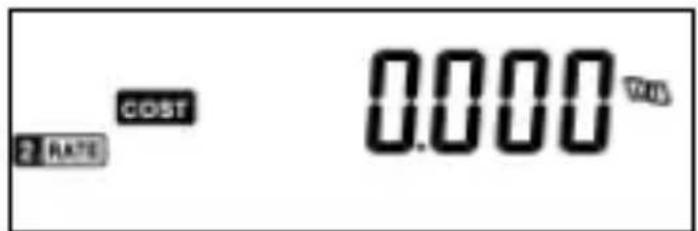

COST 2 RATE 0.000 TUS

1. Indtast nu strømpris pr. kilowatt-time (normalt beløb i øre). Kronebeløbet stilles frem med tasten VALUE / +, og stilles tilbage med tasten DISPLAY / -.
2. ∅rebeløb hentes frem med tasten HISTORY. Den første plads i ørevisningen blinker, og tallet stilles frem med tasten VALUE / +, og stilles tilbage med tasten DISPLAY / -.
3. De andre pladser i ørevisningen indstilles på samme måde som nævnt ovenfor.

(Eksempel: 0,185 = 18,5 øre). Indtastes som vist under menupunkt “Pris pr. kWh indstilles”.

1. Tryk på tasten SET / OK, og visningen klokkeslæt fremkommer, fra hvilket

natstrømtaksten gælder. Indtast her klokkeslættet.

1. Timer stilles frem med tasten

VALUE / +, og stilles tilbage med tasten DISPLAY / -.

1. Minutter kaldes frem med tasten

HISTORY – stilles frem med tasten VALUE / +, og stilles tilbage med tasten DISPLAY / -.

Drivhusgasemissioner (GHG)

Ved fremstilling af energi frigives drivhus-gasser (blandt andet kuldioxid CO2), som belaster miljøet. Med denne måler er det muligt at fi nde ud af, hvor meget CO2 der frigives af elektricitetselskabet ved den målte kWh-værdi. Afhængig af energitypen er der forskellige CO2-ækvivalenter. CO2-ækvivalenten angiver, hvor meget en fastsat mængde af en drivhusgas bidrager til drivhu-seffekten. Kuldioxid bruges som sammenlig-ningsværdi.

Faktoren for CO2-ækvivalenten indtastes i måleren i kg/kWh og vises tilsvarende i kg/kWh.

Henvisninger til CO2-ækvivalenter, som skal indtastes, fi ndes i strømafregningen samt på Internettet, i fagbøger eller hos elektricitets-selskabet.

1. Efter indtastning af klokkeslæt for nat-strømtakst trykkes på tasten SET / OK.

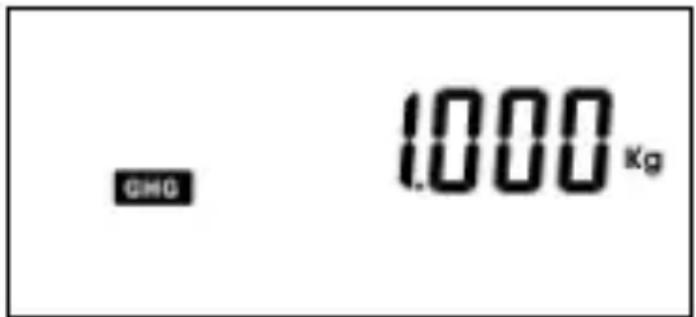

GMO 1000 Kg

1. Indtast nu en faktor for CO2. Med tasterne VALUE / + eller DISPLAY / – indstilles værdien.
2. Flytning af decimal eller komma med tasten HISTORY, og med tasterne VALUE / + eller DISPLAY / – indstilles værdien.

Overbelastningsvarsel

Med denne funktion kan man fastsætte, ved hvilken strømværdi (10 A max.) og ved hvilken ydelse (2300 W max.) måleren skal give et overbelastningsvarsel. Hvis en af overbelastningsværdierne overskrides,

vises et blinkende OVERLOAD i displayet sammen med den tilsvarende værdi, A for ampere eller W for watt. Desuden høres et advarselssignal.

Indtastning af overbelastningsværdien for watt (W)

1. Efter indtastning af værdien for drivhus-gasemissionerne trykkes på tasten SET / OK.
2. I displayet blinker visningen OVER-LOAD, W eller A.

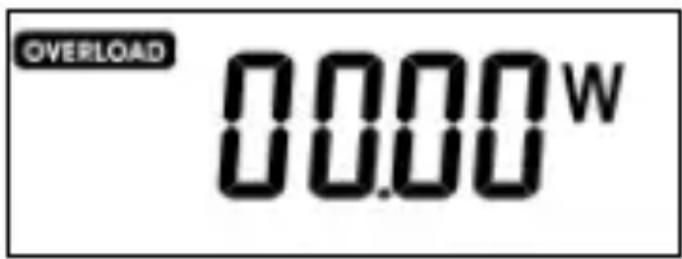

OVERLOAD 00.00 W

1. Med tasterne VALUE / + eller DISPLAY / - kan man skifte til W.
2. Tryk på tasten HISTORY. I displayet blinker det første ciffer. Med tasterne VALUE / + eller DISPLAY / – kan man indtaste det ønskede tal.
3. Tryk på tasten HISTORY for at skifte til næste (andet) ciffer. Med tasterne

VALUE / + eller DISPLAY / – kan man indtaste det ønskede tal.

1. Indtast de følgende tal som beskrevet i punkt 4 og 5, indtil den ønskede værdi er indstillet.
2. Efter indtastning af det sidste ciffer trykkes på tasten HISTORY.

Indtastning af overbelastningsværdien for ampere (A)

1. I menuen OVERLOAD kan man med tasterne VALUE / + eller DISPLAY / - skifte til A.

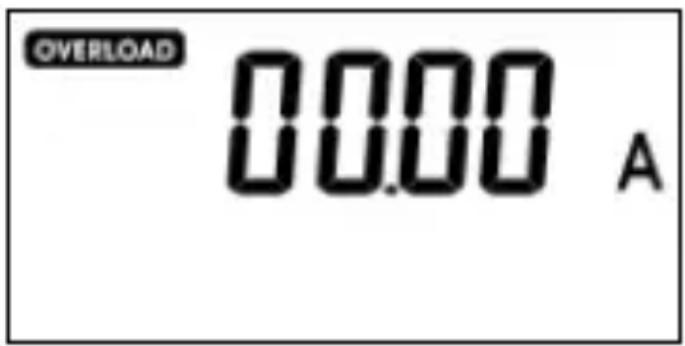

OVERLOAD 00.00 A

1. Tryk på tasten HISTORY. I displayet blinker det første ciffer. Med tasterne VALUE / + eller DISPLAY / – kan man indtaste det ønskede tal.
2. Tryk på tasten HISTORY for at skifte til næste (andet) ciffer. Med tasterne

VALUE / + eller DISPLAY / – kan man indtaste det ønskede tal.

1. Indtast de følgende tal som beskrevet i punkt 9 og 10, indtil den ønskede værdi er indstillet.
2. Efter indtastning af det sidste ciffer trykkes på tasten SET / OK for at lagre værdierne og vende tilbage til normal visning igen.

Måling foretages

Bemærk venligst, at den samlede effekt af de tilsluttede slutenheder ikke må overstige 2300 watt!

Efter indstilling af klokkeslæt, strømpriser, CO2-faktor og overbelastningsværdi kan målingerne påbegyndes

1. Tilslut måleren til en korrekt installeret og sikret 230 V stikkontakt.
2. Tilslut nu forbrugerne.

Automatisk visning af måleværdier

Ved gennemløb viser måleren fortløbende forskellige måleværdier. Der vises:

• V (netspænding i volt)
• A (aktuelt løbende strøm i ampere)
• W (effektforbrug i watt)

Individuel visning af måleværdier

Den automatiske visning kan afbrydes, hvis man trykker på tasten VALUE / +. Følgende værdier kan vælges ved gentagne tryk på tasten VALUE / + :

• V (netspænding i volt)
• A (aktuelt løbende strøm i ampere)
• W (effektforbrug i watt)
• Hz (netfrekvens)
• cosφ (kapacitetsfaktor)
• A MAX (strøm maksimalværdi i am-pere)
• W MAX (max. effektforbrug i watt)

Visning af forbrugsværdier

Mälte forbrugsværdier kan hentes ved tryk på tasten DISPLAY / -.

Følgende værdier kan hentes ved efterføl-gende tryk:

• TIME (aktuelt klokkeslæt)
- kWh TOTAL (samlet forbrug i kWh) Det samlede, målte forbrug i kWh vises. Visning op til 999.999 kWh.

• TIME TOTAL (samlet måletid) Her måles tiden, mens en forbruger er tilsluttet. Sekunder vises op til 99:59:59 hh:mm:ss. Fra 100 timer vises sekunder ikke længere. Maksimal visning op til 9.999:59 hhhh:mm.

- COST TOTAL (udgifter samlet målet De samlede udgifter for strømforbruget vises. Der tages også højde for forbrug af natstrøm, såfremt denne er indtastet.

• GHG (drivhusgasemissioner CO2 i kg)

Indstilling af en bestemt måleværdi

1. Afbrydelse af gennemløb med tasten VALUE / +.

2. Valg af en ønsket værdi ved gentagne tryk på tasten VALUE / +.

3. Tryk på tasten SET / OK. Den viste værdi forbliver vist i displayet.
4. For igen at vende tilbage til gennem-løbsmodus trykkes på tasten VALUE / +.

Forbrugshistorik

Deres energimåler lagrer energiforbruget på tilsluttet udstyr i en længere periode. Værdierne er mest brugbare, hvis der måles på samme forbruger. Forbruget vises som søjlediagram og som talværdi. Det er muligt både for de sidste 7 dage og for de sidste 7 måneder. De enkelte søjler i spalterne repræsenterer de forbrugte kWh. Skalaen vises altid i displayet, som f.eks. 1 bar = 1 kWh eller 1 bar = 2 kWh osv. – alt efter forbrug ændres skalaen.

Grafi sk illustration af forbruget

Forbruget illustreres grafi sk nederst på LCD- displayet med søjler, hvor hver spalte viser

forbruget for en dag eller for en måned (-1 = en dag/måned tilbage, -2 = to dage/måneder tilbage osv. op til -7 = syv dage/måneder tilbage). De kan på søjlerne såle-des meget hurtigt se Deres strømforbrug for de foregående dage eller måneder og også kalde det frem som forbrugsværdier.

Ved fortløbende tryk på tasten HISTORY vises følgende værdier efter hinanden:

• Forbruget for de sidste 7 dage
• Forbruget for de sidste 7 måneder
• Forskellen i forbruget for de sidste 7 dage. Illustration af forskelle mellem de enkelte dage. (Eksempel: Hvis De den første dag har målt 2 kWh og den anden dag 3 kWh, så vises forskellen på 1 kWh.)

- Forskellen i forbruget for de sidste 7 måneder. Illustration af forskelle mellem de enkelte måneder.

Vær opmærksom på, at det ved visning med et søjlediagram drejer sig om en omtrentlig

visning. Hvis f.eks. 1 BAR = 1 kWh og der for en dag vises 2 søjler, så kan den faktisk målte værdi ligge mellem 1,01 kWh og 1,99 kWh. For at få nøjagtige måleværdier skal man hente data for dage eller måneder.

Forbrugsværdier (kWh) vises

Man kan også få vist forbruget for enkelte dage eller måneder i absolutte værdier (kWh).

1. Forbrugsværdier for dage

- Tryk på tasten HISTORY, indtil søjlediagrammet for forbruget for dage fremkommer i displayet.

- Tryk på og hold tasten HISTORY, indtil værdien fremkommer og blinker i displayet. Parallelt dermed blinker det pågældende søjlediagram også.

- Med tasterne VALUE / + eller DISPLAY / – kan man få vist forbrugs-værdierne for de enkelte dage.

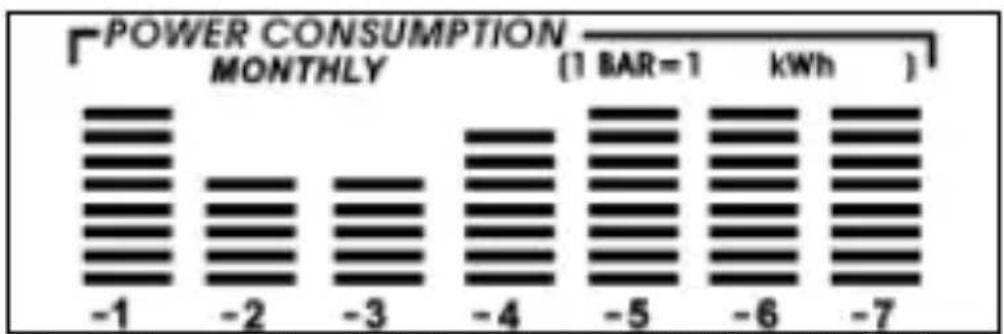

2. Forbrugsværdier for måneder

- Tryk på tasten HISTORY, indtil søjle-diagrammet for måneder fremkommer i displayet.

- Tryk på og hold tasten HISTORY, indtil værdien fremkommer og blinker i displayet. Parallelt dermed blinker det pågældende søjlediagram også.

- Med tasterne VALUE / + eller DISPLAY / – kan man få vist forbrugs-værdierne for de enkelte måneder.

Henvisning: Visning af forbrugsværdierne er kun mulig for forbruget, ikke for visning af forskelle mellem dage og måneder. Hvis der ikke trykkes på nogen taste i 7 sekunder, skifter måleren automatisk tilbage

til normal visning igen. Med tasten SET / OK kan man ligeledes vende tilbage til normal visning.

cosφ (kapacitetsfaktor)

Kapacitetsfaktoren angiver faseskiftet mellem aktiv effekt og skineffekt. Den er et mål for, hvor stor en del af skineffekten der omsættes til aktiv effekt. Yderligere oplysninger kan søges i fagbøger.

Sletning af måleværdier

Alle målte og registrerede værdier kan slettes. De indlæste data, så som klokkeslæt, strømpriser, CO2-faktor og overbelastnings-værdier forbliver gemte.

1. Tryk på og hold tasterne DISPLAY / – og samtidig VALUE / + i 3 sekunder, indtil hele displayet blinker.

2. Tryk på og hold tasterne DISPLAY / – og samtidig SET / OK i 3 sekunder

3. Alle måleresultater er nu permanent slettede!

Afbrydelse af sletteproces

Hvis man efter 1. trin ikke gør mere, vender måleren tilbage til normal visning efter 10 sekunder.

Måleresultaterne blev ikke slettet.

Resultaterne slettes først, när man udfører

1. trin og i løbet af 10 sekunder trykker på tasterne i henhold til 2. trin!

Bemærk: Sletning af måleresultater skal foretages med fyldte batterier eller när måle- ren er tilsluttet til strømforsyningen.

Problemløsning

Unormal visning i display

Hvis displayet kommer med en unormal visning eller ikke reagerer på aktivering af tasterne, skal der foretages en initialisering.

1. Måleren kobles fra stikkontakten.
2. Batterierne tages ud ganske kort og sættes derefter i igen som beskrevet under punktet “Udskiftning af batteri”.

Bemærk: Når batterierne tages ud, sættes alle indstillinger tilbage til fabriksindstillinger og skal derfor indtastes på ny – måleresultater gemmes imidlertid!

Rengøring

Til rengøring benyttes en blød, tør klud.

Fare for elektrisk stød!

• Energimåleren skal altid kobles fra strømforsyningen, när den skal rengøres.
• Måleren må ikke spules eller nedsænkes i væske.

Miljøbeskyttelse

Bortskaffelse af batterier Batterier og akkumulatorer må ikke bort- skaffes i dagrenovationen!

Enhver forbruger er lovmæssigt forpligtet til at afl evere batterier og akkumulatorer på et opsamlingssted i kommunen, i bydelen eller i en forretning.

Derved kan alle batterier og akkumulatorer bortskaffes på en miljøvenlig måde.

Bortskaffelse af måleren

(Kan anvendes i EU og andre europæiske lande med systemer til separat indsamling af genbrugsmaterialer). Bortskaf aldrig gamle målere i dagrenovationen!

Hvis måleren ikke længere kan bruges, så er enhver forbruger lovmæssigt forpligtet til at indlevere gamle målere adskilt fra dagrenovationen, f.eks. på et kommunalt opsamlingssted eller et opsamlingssted i bydelen. Dermed garanteres det, at gamle målere genbruges, og at forurening af miljøet undgås.

Derfor er el-udstyr mærket med ovenstående symbol.

Emballage

Emballage, som ikke skal bruges længere, skal bortskaffes på en miljørigtig måde og sorteres efter materiale i de dertil opstillede indsamlingscontainere.

Tekniske data, GT-PM-04

Ind-/udgangsspænding: 230 V \~ 50 Hz
Strømforbrug: max. 10 A
Spændingsmåleområde: 190 V–270 V
Strømmåleområde: fra 0,001 A–20 A
Kapacitetsmåleområde: 1 W–2300 W
Frekvensvisning: 46–65 Hz
Opløsning: 0,001 W
Forbrugsmåling: 0–999.999 kWh
Drivhusgasemissioner: 0–999.999 kg
Visningsvarighed: op til 9.999:
59 h:min
Visning forbrug: 7 dage eller
7 måneder
I indendørs rum godkendt til 10 °–40 °C
driftstemperatur
Da vores produkter vedvarende videreudvikles og forbedres, er design- og tekniske ændringer mulige.

Produktets overensstemmelse med de lov- mæssigt foreskrevne standarder garanteres. Den komplette overensstemmelseserklæring kan ses på Internettet under www.gt-support.de.

Målenøjagtighed

• Volt: Under 3 % af måleværdien
- Ampere: 3 % af måleværdien, ± 0,001 A
- Watt: 3 % af måleværdien, ± 0,5 W
- Kapacitetsfaktor: 3 % af måleværdien ± 0,01 %

- Energiforbrug: Under 1 W

Kære kunde,

vore produkter underligger en streng kvalitetskontrol. Skulle dette apparat ikke fungere efter hensigten, beklager vi dette meget og beder Dem henvende Dem til det på garantikortet angivne Service-Hotline nummer. Til fremsættelse af krav iht. garanti-dækningen gælder følgende - uden at Deres lovpligtige rettigheder indskrænkes:

1. Krav iht. garantien kan rejses inden for max 3 år, gældende fra købsdato. Vores garantiydelse er begrænset til erstatning af materiale og fabrikationsfejl, evt. udskiftning af apparatet. Vor garantiydelse er omkostningsfri for Dem.

2. Krav iht. garantien skal altid afklares straks efter endt behandling af rekla- mationen. Anmeldelser efter udløb af garantiperioden er udelukket, medmin- dre kravene rejses indenfor en frist på 2 uger efter udløb af garantiperioden.

3. Ved reparation eller udskiftning af ap- paratet påbegyndes ikke en ny garan- tiperiode. Garantiperioden på 3 år fra købsdato forbliver gældende.

Bemærk venligst, at garantien bortfalder ved misbrug eller uhensigtsmæssig behandling, ved overtrædelse af de for apparatet gældende sikkerhedsforanstaltninger, ved anvendelse af vold eller ved indgreb, der ikke er foretaget på vores autoriserede serviceadresse.

I tilfælde af en reklamation bedes du først kontakte den nedenfor nævnte servicehot-line.

Der får du oplysninger om den videre fremgangsmåde. Send venligst IKKE dit apparat tilbage uden at være blevet opfordret hertil!

3 ÅRS GARANTI FRA K∅BSDATOEN I tilfælde af, at der stilles garantikrav, skal apparatet altid sendes ind sammen med garanti-beviset og kassebonen.

Såfremt muligt beder vi om en detaljeret beskrivelse af fejlen.

Model: STR∅MFORBRUGSMÅLER GT-PM-04

Fornavn:

Gade:

Postnr. og by: ____

Telefon:

Køberens underskrift:
