BRUGSANVISNING 80800KG Union Special

CATALOG NO.

KATALOG NR.

285 K

Supplement to

catalog No. 285

Zusatz zum

Katalog Nr. 285

STYLES

TYPEN

80 800 KA

80 800 KG

80 800 KT

80 800 KGE

Pure diagram of a U-shaped pipe or channel with no text, numbers, or symbols

Finest Quality

Adjusting instructions and illustrated parts list

Einstellanleitungen und illustriertes Teileverzeichnis

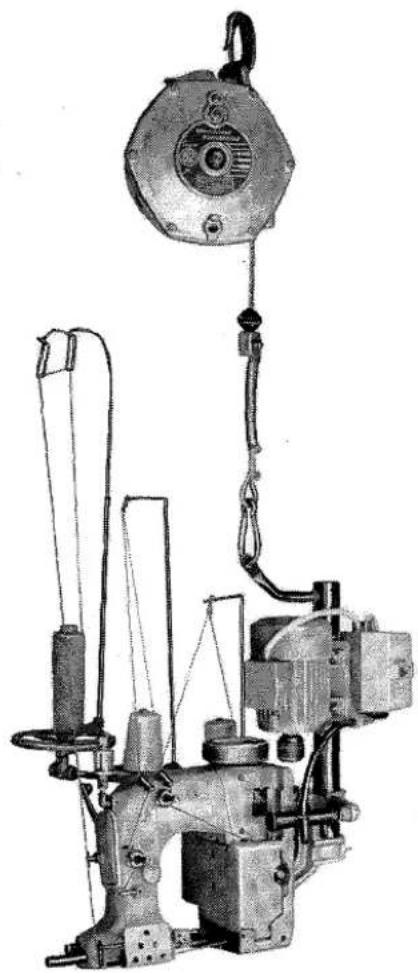

Industrial sewing machine with mechanical components and wiring (no visible text or labels)

Class 80800-

Suspended

bag closing units

Klasse 80 800 -

Hängende

Sackzunähmaschinen

Union Special®

Industrial Sewing Equipment

FIRST EDITION ERSTE AUFLAGE

Subject to change without notice Änderungen vorbehalten

STYLES OF MACHINES

Suspended self-containing bag closing units with top lock spring balancer and with sewing head Style 80800 C. Wheel and disk drive with manually operated clutch for Start and Stop of the sewing machine.

Weight without balancer approx. 45 kg. (99 lbs.)

Weight with balancer approx. 64 kg. (141 lbs.)

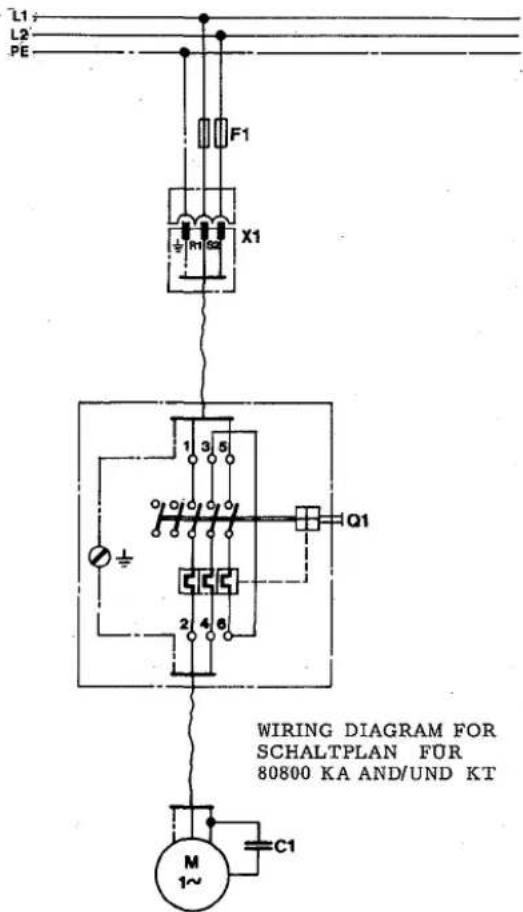

80800 KA with A.C. motor for 220 V, 50 c/s.

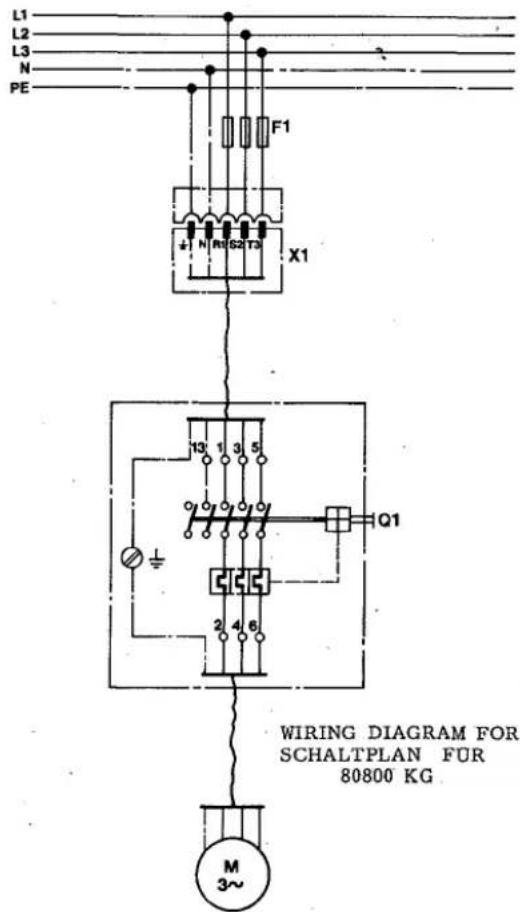

80800 KG with three-phase A.C. motor for 220/380 V, 50 c/s.

80800 KT with A.C. motor for 110 V, 50 c/s.

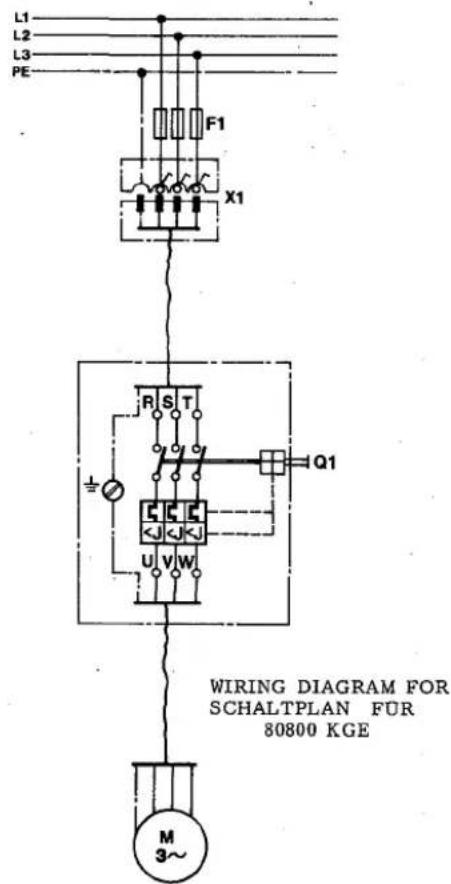

80800 KGE same as style 80800 KG, except with increased electrical security for use in hazardous locations.

APPLICATION OF CATALOG

This catalog is a supplement to catalog No. 285 for styles 80800 C, D and HA and should be used in conjunction therewith. Only the parts which differ from those for style 80800 C are described and illustrated.

NOTE: Technical data, threading, oiling, adjustments etc. which are not described in this catalog are the same as for style 80800 C (see catalog No. 285).

OPERATING THE MACHINE

Switch-on motor. Draw machine to the height of the bag to be closed. Press engaging lever and close the bag. Cut the thread chain and release the engaging lever to stop the sewing machine. Switch-off motor when the unit is not in use.

SAFETY RECOMMENDATION

For increased security, a cable or chain should be attached securely to both the balancer and a suitable part of the factory overhead structure. For this purpose a shackle is provided on the balancer casing next to the suspension hook.

MASCHINEN TYPEN

Am Federzug (Autostat) hängende Sackzunähmaschinen mit Nähkopf Type 80800 C. Reibradantrieb mit manuell betätigter Kupplung zum Start und Stop der Nahmaschine.

Gewicht ohne Federzug etwa 45 kg.

Gewicht mit Federzug etwa 64 kg.

80800 KA mit Motor für Wechselstrom 220 V, 50 Hz.

80800 KG mit Motor für Drehstrom 220/380 V, 50 Hz.

80800 KT mit Motor für Wechselstrom 110 V, 50 Hz.

80800 KGE wie Maschine 80800 KG, jedoch mit erhöhter elektrischer Sicherheit für explosionsgefährdete Räume.

HINWEISE FÜR DIE BENÜTZUNG DES KATALOGS

Dieser Katalog ist ein Zusatz zum Katalog Nr.285 für die Maschinen 80800 C, D und HA und muß in Verbindung mit diesem verwendet werden. Nur die Teile die sich von denen für die Maschine 80800 C unterscheiden sind beschrieben und abgebildet.

BEACHTEN SIE: Technische Daten, ölen, einfädeln, Einstellungen usw., die in diesem Katalog nicht beschrieben sind, sind gleich wie bei der Maschine 80800 C (siehe Katalog Nr.285).

BEDIENUNG DER MASCHINE

Schalten Sie den Motor ein. Ziehen Sie die Maschine auf die Höhe des zu schließenden Sackes. Drücken Sie den Einrückhebel und nähen Sie den Sack zu. Trennen Sie die Fadenkette und lassen Sie den Einrückhebel los, so daß die Nähmaschine stopt. Schalten Sie den Motor aus, wenn die Anlage nicht in Betrieb ist.

SICHERHEITSHINWEIS

Zur erhöhten Sicherheit soll ein Seil oder eine Kette gut am Federzug und einem geeigneten Befestigungspunkt an der Decke des Arbeitsraumes angebracht werden. Für diesen Zweck ist das Federzuggehäuse neben dem Aufhängehaken mit einem Bügel versehen.

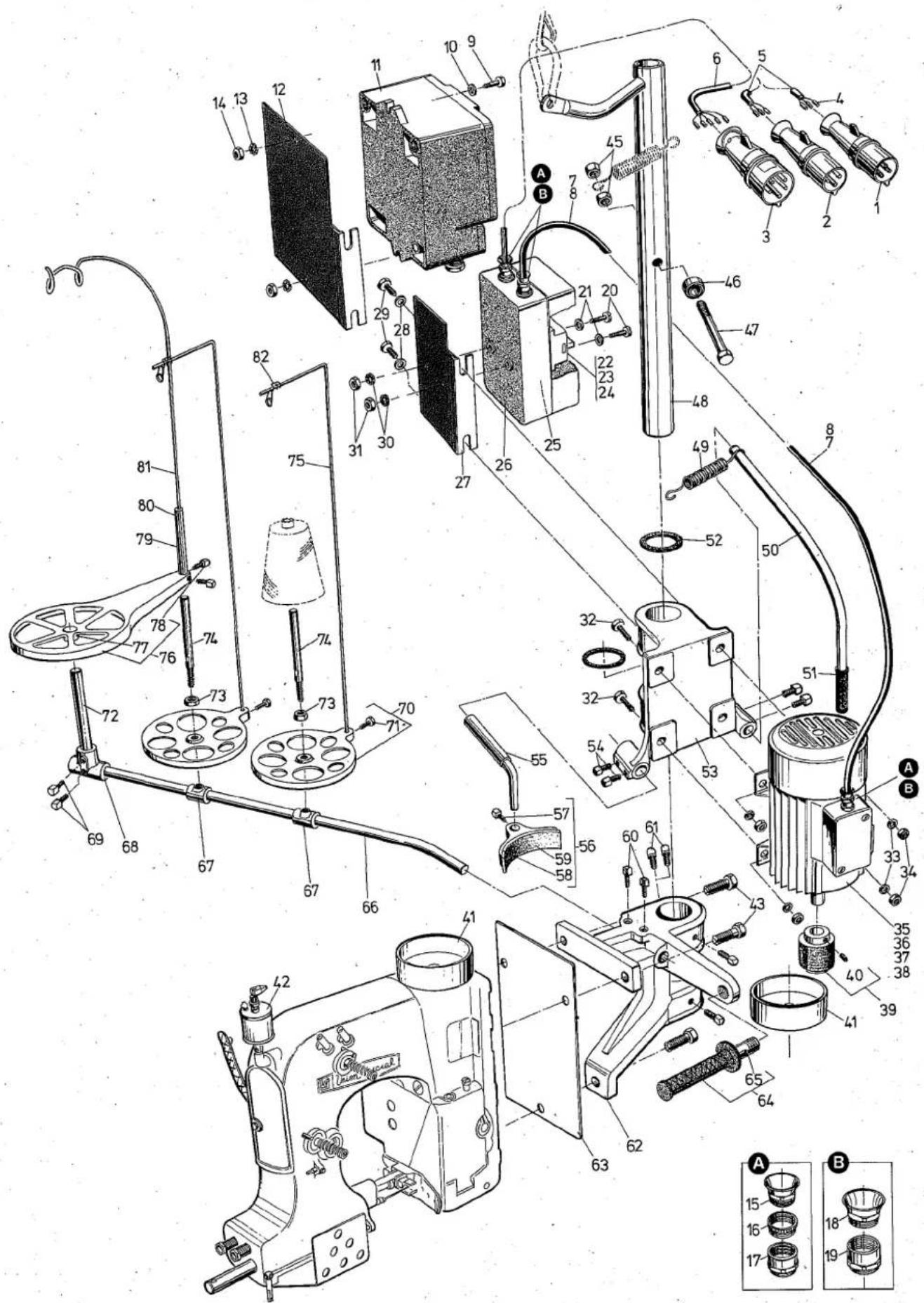

Ref.No. Part No.
Pos.Nr, Teil Nr.
Description
Beschreibung
Amount of Parts required according to Styles
Anzahl der Teile entsprechend den Anlagen 80800

1	998-343 C	CEE-Plug 220 to 240 V,16 A,blue
2	998-343 B	CEE-Plug 110 to 130 V,16 A,white
3	998-343	CEE-Plug 220/380 V to 240/415 V16 A, red
4	998-297	Cable End Piece
5	1237001	Cable from Plug to Switch
6	1237003	Cable from Plug to Switch
7	1237001	Cable from Switch to Motor
8	1237002	Cable from Switch to Motor
9	95070	Screw, Hexagonal Head
10	95951	Washer
11	998-341C1,35	Protected Motor Switch adjustablefrom 0,85 to 1,35 A
12	A 9008 A	Mounting Plate
13	96102	Lock Washer
14	95250	Hexagonal Nut
15	998-141 C	Cable Gland
16	998-148	Reduction
17	998-145	Cable Screwing
18	998-141	Cable Gland
19	998-126	Cable Screwing
20	95154 V	Screw
21	95954	Washer
22	998-341B3,2	Protected Motor Switch,adjustablefrom 2 to 3,2 A
23	998-341B1,6	Protected Motor Switch,adjustablefrom 1 to 1,6 A
24	998-341 B 8	Protected Motor Switch,adjustablefrom 5 to 8 A
25	998-293	Terminal
26	998-341 BA	Housing
27	99578 N	Mounting Plate
28	HA 20 B	Washer
29	95071	Screw, Hexagonal Head
30	96100	Lock Washer
31	95257 V	Hexagonal Nut
32	95018	Screw, Hexagonal Head
33	96102	Lock Washer
34	95250	Hexagonal Nut
35	997 A 601	Sewing Motor, 220 V AlternatingCurrent, 0,25 kW
36	997 G 602	Sewing Motor, 220/380 V ThreephaCurrent, 0,37 kW
37	997 T 601	Sewing Motor, 110 V AlternatingCurrent, 0,25 kW
38	997 GE 604	Sewing Motor, explosion protected,500 V Threephase Current,1,35 kW
39	G 28602 Z	Friction Pulley
40	22560 A	Screw
41	21382 F	Driving Pulley
42	666-79	Sight Feed Lubricator
43	22639 C	Screw, Hexagonal Head
44	G 29803 AC.	Suspending Device Assembly
45	95253	Hexagonal Nut
46	660-268	Ball Bearing
47	95008	Screw, Hexagonal Head
48	G 11646 P	Column
49	11646 G	Spring
50	11646 S	Engaging Lever
51	G 11646 SA	Rubber Ferrule
52	11646 K	Felt Washer
53	G 11646 B	Support for Motor
54	22509	Screw, Square Head
55	11646 E	Holder for Brake Block
56	11646 D	Brake Block
57	22507	Screw, Square Head
58	G 28613 A	Brake Leather
59	96451	Rivet
60	22628	Screw, Square Head
61	69 FD	Screw, Square Head
62	G 11646 Q	Support for Sewing Machine
63	11646 T	Plate
64	G 11646 H	Rubber Handle Assembly
65	G 11646 X	Rubber Handle
66	G 11646 J	Rod
67	21104 E	Connection
68	G 21130 D	Connection
69	22509	Screw, Square Head
70	21104 D	Thread Cone Support
71	95059	Screw, Hexagonal Head
72	21104 B5	Rod
73	21104 H	Nut, Hexagonal
74	21104 G	Thread Cone Pin
75	21104 KA	Guide Wire
76	G 21139 A	Thread Cone Support
77	22509	Screw, Square Head
78	G 22632 F24	Screw, Square Head
79	G 69 R	Thread Rod Extension
80	96658	Clamping Sleeve
81	HA 69 B	Thread Rod

CEE-Stecker 220 bis 240 V,16 A, blau	1	-	-	-
CEE-Stecker 110 bis 130 V,16 A,weiß	-	-	1	-
CEE-Stecker 220/380 V bis 240/415 V	-	1	-	-
16 A, rot
Aderendhülse	7	12	7	3
Kabel vom Stecker zum Schalter	5 m	-	5 m	-
Kabel vom Stecker zum Schalter	-	5 m	-	-
Kabel vom Schalter zum Motor	0,5m	-	0,5m	-
Kabel vom Schalter zum Motor	-	0,5m	-	0,5m
Sechskantschraube	-	-	-	2
Scheibe	-	-	-	2
Motorschutzschalter, Einstellbereich von 0,85 bis 1,35 A	-	-	-	1
Schalterblech	-	-	-	1
Fächerscheibe	-	-	-	2
Sechskantmutter	-	-	-	2
Druckschraube	3	-	3	-
Reduzierstück	3	-	3	-
Kabelverschraubung	3	-	3	-
Druckschraube	-	3	-	2
Stopfbuchsenverschraubung	-	3	-	2
Schraube	2	2	2	-
Scheibe	2	2	2	-
Motorschutzschalter, Einstellbereich von 2 bis 3,2 A	1	-	-	-
Motorschutzschalter, Einstellbereich von 1 bis 1,6 A	-	1	-	-
Motorschutzschalter, Einstellbereich von 5 bis 8 A	-	-	1	-
Kabelschuh	5	6	5	5
Isolierstoff-Gehäuse	1	1	1	-
Schalterblech	1	1	1	-
Scheibe	2	2	2	2
Sechskantschraube	2	2	2	2
Fächerscheibe	2	2	2	-
Sechskantmutter	2	2	2	-
Sechskantschraube	2	2	2	2
Fächerscheibe	4	4	4	4
Sechskantmutter	4	4	4	4
Nähmotor, 220 Wechselspannung 0,25 kW	1	-	-	-
Nähmotor, 220/380 V Drehspannung, 0,37 kW	-	1	-	-
Nähmotor, 110 V Wechselspannung, 0,25 kW	-	-	1	-
Nähmotor, explosionsgeschützt, 500 V Drehspannung, 1,35 kW	-	-	-	1
Motorscheibe	1	1	1	1
Schraube	1	1	1	1
Antriebsscheibe	1	1	1	1
Tropföler	1	1	1	1
Sechskantschraube	3	3	3	3
Aufhängevorrichtung komplett	1	1	1	1
Sechskantmutter	2	2	2	2
Wälzlager	1	1	1	1
Sechskantschraube	1	1	1	1
Säule mit Aufhängeösen	1	1	1	1
Feder	1	1	1	1
Einrückhebel	1	1	1	1
Gummihülse	1	1	1	1
Filzscheibe	2	2	2	2
Träger für Motor	1	1	1	1
Vierkantschraube	4	4	4	4
Träger für Bremsschuh	1	1	1	1
Bremsschuh	1	1	1	1
Vierkantschraube	1	1	1	1
Bremsleder	1	1	1	1
Senkniet	2	2	2	2
Vierkantschraube	2	2	2	2
Vierkantschraube	4	4	4	4
Halter für Nähmaschine	1	1	1	1
Zwischenplatte	1	1	1	1
Gummigriff komplett	1	1	1	1
Gummigriff	1	1	1	1
Stange	1	1	1	1
Verbindungsstück	2	2	2	2
Verbindungsstück	1	1	1	1
Vierkantschraube	2	2	2	2
Fadenteller	2	2	2	2
Sechskantschraube	1	1	1	1
Stange	1	1	1	1
Sechskantmutter	2	2	2	2
Spulenstift	2	2	2	2
Fadenstange	2	2	2	2
Fadenteller	1	1	1	1
Vierkantschraube	1	1	1	1
Vierkantschraube	2	2	2	2
Fadenstangenverlängerung	1	1	1	1
Spannhülse	1	1	1	1
Fadenstange	1	1	1	1

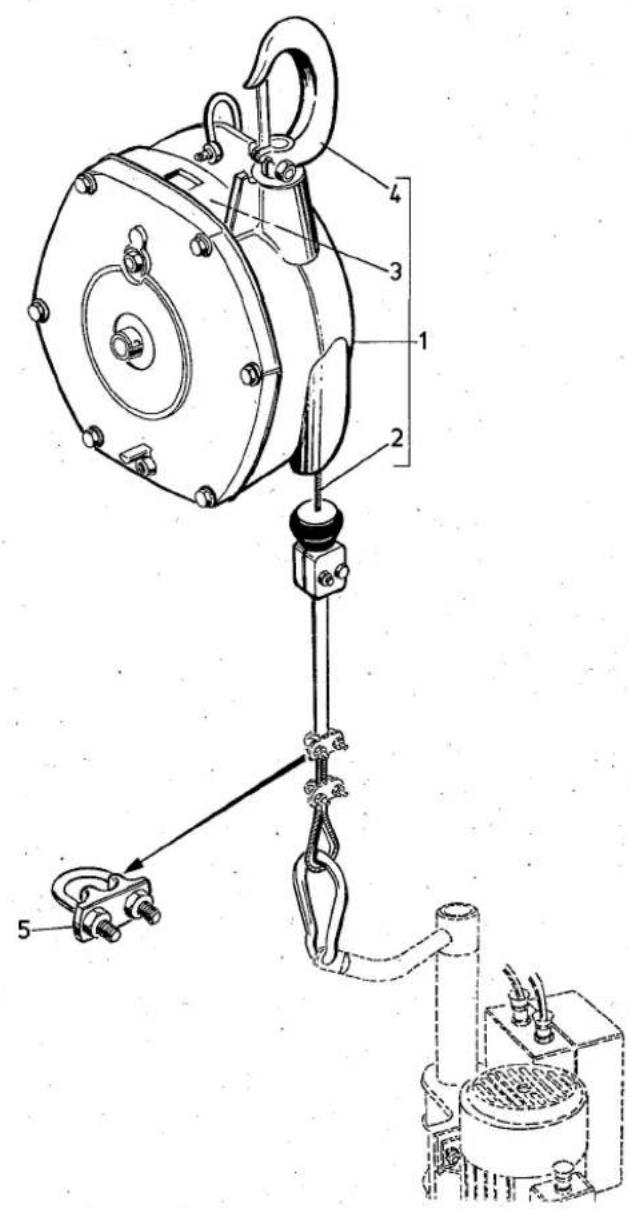

TOP LOCK SPRING BALANCER FOR STYLES 80800 KA, KG, KT AND KGE

FEDERZUGAUTOSTAT FÜR DIE MASCHINEN 80800 KA, KG, KT UND KGE

For spare parts and adjustments please refer to technical informations which come with the balancer.

Ersatzteile und Einstellungen finden Sie in der dem Federzugautostaten beigefügten technischen Information.

Ref.No.

Pos.Nr.

1

2

3

4

5

Part No.

Teil Nr.

90191 FB

20191 F2

90191 FA

99510

20155 F

Description

Balancer

Wire Cable

Spring

Snap Hook

Clamp

Beschreibung

Federzugautostat

Drahtseil

Zugfeder

Karabinerhaken

Seilklemme

Amt.Req.

Anzahl

1

1

1

1

3
