BRUGSANVISNING LB652088S LG

Installeringsvejledning

INDBYGNINGSOVN

Læs venligst denne vejledning, før produktet installeres.

LB672098S

LB642058S

LB652088S

LB642052S

LB652082S

LB642022S

LB642M68S

LB642M32S

LB642058B

Sikkerhedsadvarsel

Alle elinstallationer skal udføres af en kvalificeret elektriker eller anden kompetent person. Dette elektriske apparat skal installeres i overensstemmelse med vejledningen for at undgå skade. Ovnen må ikke tilsluttes lysnettet før installering eller i forbindelse med vedligeholdelse. Ovnen skal forbindes til jord.

Installering i underskab

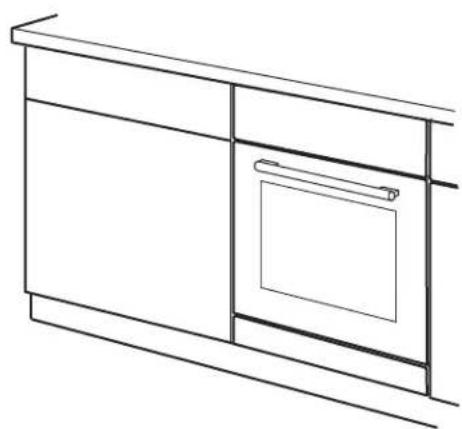

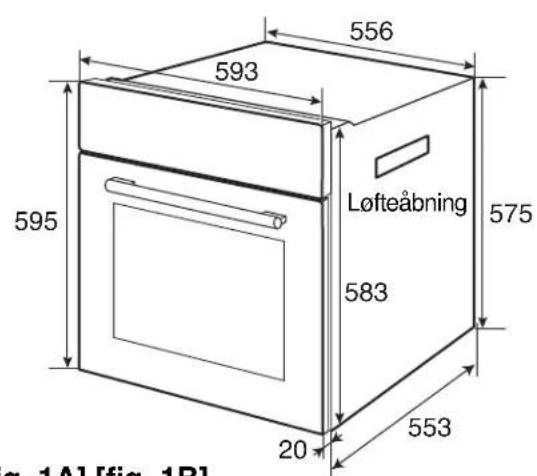

Ovnens dimensioner og køkkenskabets dimensioner er vist i fig. 1A, 1C, 1D.

Ovnens tilslutning til lysnettet skal placeres bagerst i køkkenskabet (P) eller uden for installeringsstedet (skab).

Alt efter lysnettilslutningens placering udskæres hullet "P" i bagvæggen eller hullet "R" i køkkenskabets sidevæg til at føre ledningen igennem.

Løft ovnen i hullerne på siden, og skub den ind i skabet. Men ovnen må ikke løftes i ovndørens håndtag på forsiden.

Pas på, at der ikke kommer skarpe knæk på ledningen til lysnettet.

Hvis der installeres en kogeplade ovenpå, følges installeringsvejledningen for kogepladen.

593 556 Løfteåbning 575 583 20 553 α. 1A] [fig. 1B]

Installering i højskab

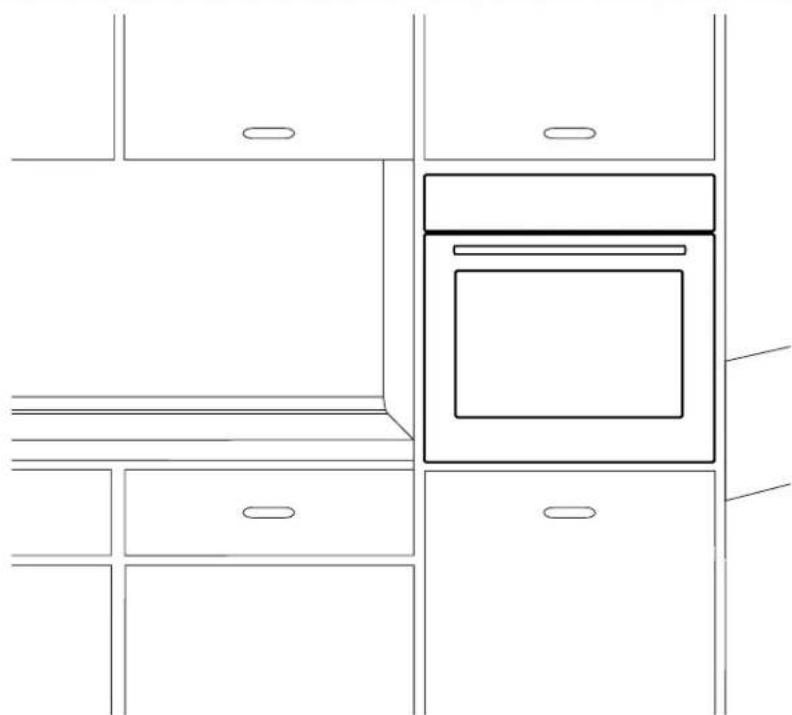

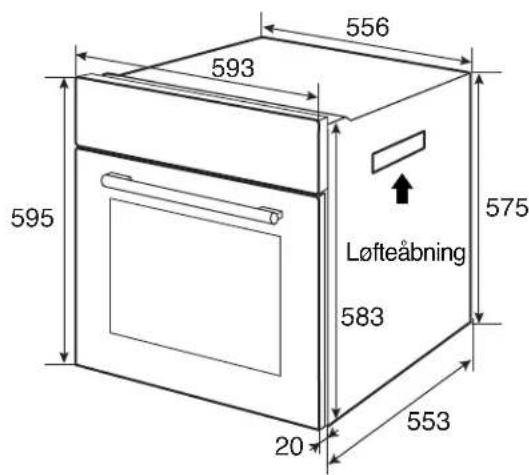

Ovnens dimensioner og køkkenskabets dimensioner er vist i fig. 2A, 2B.

Der skal være en åbning på mindst 10 mm mellem bagsiden af den installerede ovn og væggen.

Ovnen løftes i løfteåbningerne på siden (se pil på fig. 2A).

Køkkenskabet med den installerede ovn skal kunne tåle temperaturer op til 90 °C, og forsiderne af andre enheder i nærheden op til mindst 70 °C.

593 556 595 Løfteåbning 583 20 553 575

[fig. 2A]

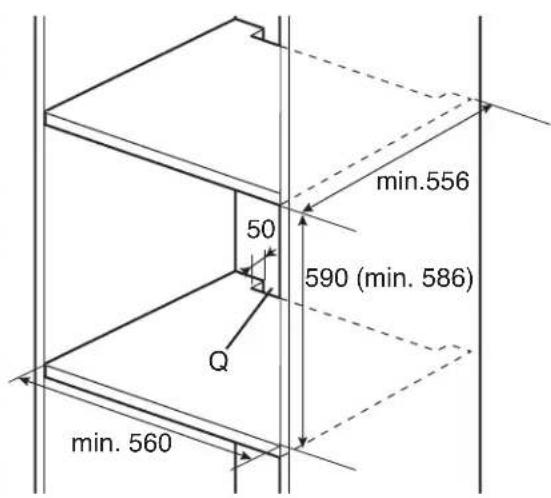

min.556 50 590 (min. 586) Q min. 560

[fig. 2B]

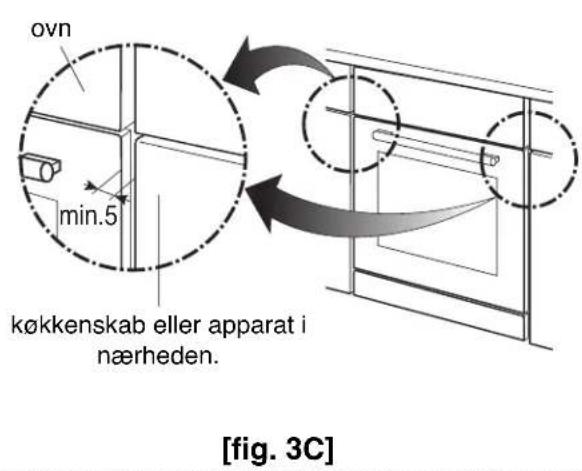

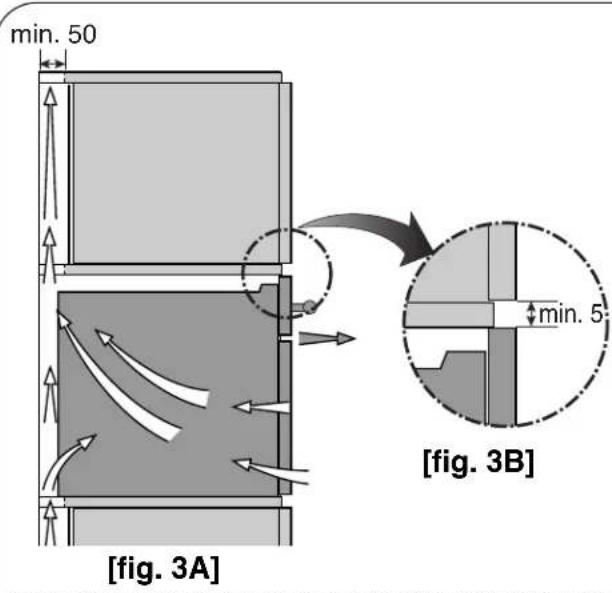

For at opnå korrekt ventilation kræves en ventilationsåbning på 50 mm mellem bagvæggen og bunden af skabet, hvor ovnen installeres (se "Q" på fig. 1D, 2B og 3A), der skal være en ventilationsåbning på 5 mm mellem ovnens overkant og kogepladens nederste kant og mellem ovnens to sider og skabet (fig. 3B, 3C); disse åbninger må under ingen omstændigheder lukkes til. Sørg derfor for, at siderne ikke berører forkanterne af installeringshullet.

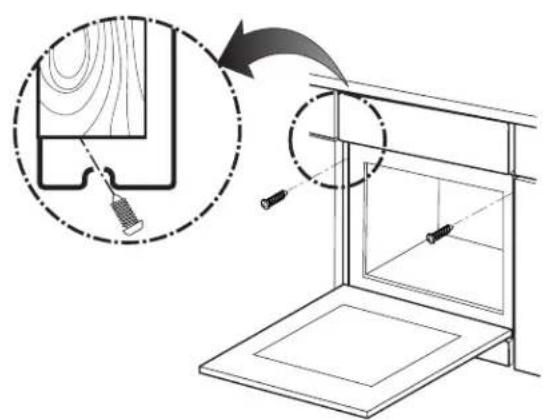

Tilslut ovnen til lysnettet. Skru ovnen fast til køkkenskabet med skruer (fig. 3D).

Tilslutning af ovnen til lysnettet

Ovnen skal tilsluttes af en autoriseret elektriker i overensstemmelse med denne vejledning og i overensstemmelse med lokale bestemmelser. Sørg for, at spændingen vist på mærkepladen er den samme som strømforsyningen i huset.

Brug et strømkabel af typen H05 VV-F. Ovnen skal være tilsluttet til lysnettet med en afbryder, der bryder alle poler, med mindst 3 mm kontaktafstand og skal i henhold til loven tilsluttes til jord. Der skal være adgang til stikket efter installeringen.

Ovnens komponenter benytter 220-240V. Find stikkets fase- og nulleder. Forkert tilslutning kan beskadige ovnen (fig. 3E).

min. 50 [fig. 3A] min. 5 [fig. 3B]

ovn min.5 køkkenskab eller apparat i nærheden. [fig. 3C]

Spændingsførende Nul Jord [fig. 3E][fig. 3D]
