1. 零件清单

- 提供的配件可能因型号而异。

123

4

天线隔离器

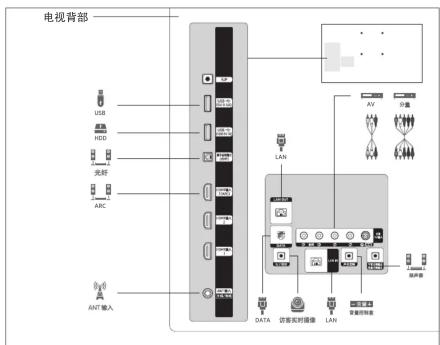

3. 查看连接面板

2. 安装LED电视支架

装配支架和组件

安装支架时，请使用随附的组件和零件。

支架 缆线导件

1

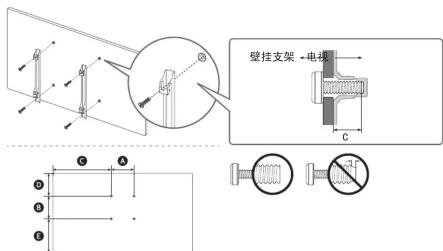

4. 壁挂支架套件规格（VESA）

- 壁挂支架套件未随附在产品中，需单独购买。将壁挂支架安装到与地板垂直的实心墙上。如要安装到其他建筑材料上，请就近与您的经销商联系。如果安装到天花板或倾斜的墙上，壁挂支架可能跌落并导致严重的人身伤害。

• 以下表中列出了壁挂支架套件的标准尺寸。
• 购买壁挂支架套件时，我们会提供详细的安装手册和组装所需的所有零件。
• 请勿使用不符合 VESA 标准螺钉规格的螺钉。
• 请勿使用超出标准尺寸的螺钉，因为它们会造成电视内部损坏。
• 对于不符合 VESA 标准螺钉规格的壁挂支架，螺钉长度可能因其规格而异。
• 请勿过度拧紧螺钉。这可能会损坏产品或造成产品跌落，导致人身伤害。三星对此类事故概不负责。
• 对因使用不符合 VESA 标准或非指定的壁挂支架或消费者未遵循本产品的安装说明而造成的产品损坏或人身伤害，三星概不负责。
• 此电视的安装倾斜度不得超过 15 度。
• 在安装壁挂支架套件时，我们建议将四颗 VESA 螺钉都拧紧。
• 如果您想仅用两颗顶部螺钉安装附接至墙壁的壁挂支架套件，则务必使用支持这种安装方式的三星壁挂支架套件。（您可能无法购买这种类型壁挂支架套件，具体取决于您所在的地理区域。）

2

注意

- 组装时，请确保分清每个组件的正面和背面。 - 请确保至少由两个人搬动电视。

型号	VESA 螺孔规格(● * ⬤),单位:毫米	3	5	7	C(毫米)	标准螺钉	数量
HG50A690UJXXZHG50AJ690YJXXZ	200 x 200	455.7	148.7	292.3	20-22	M8 4
HG55A690UJXXZ		512.7	205.2	298.9
HG55AJ690YJXXZ
HG65A690UJXXZ	400 x 300 5	22.5	225.1	303.0
HG65AJ690YJXXZ
HG75A690UJXXZ	400 x 400 6	33.9	230.9	324.2
HG75AJ690YJXXZ

请勿在电视打开状态下安装壁挂支架套件。否则可能会导致触电，进而造成人身伤害。

5. 天线隔离器安装方法

接入本设备的有线网络天线必须与保护接地隔离，否则可能引起着火等危险，请将天线隔离器连接到墙上的天线端子，然后将连接到电视ANT输入的天线连接到天线隔离器。

为防止火灾的危险，请在使用电视机前，将天线隔离器正确安装在有线信号线端接口上。如在使用中有损坏情况发生，请联系三星客户服务部门进行购买或是更换。

由于我国供电条件的特殊性，接地设施不够完善，因此要求有线网络天线同轴插座与电视之间应有隔离措施。

• 该产品为 B 类数字设备。
• 电视的实际外观可能与本手册中的图像有所不同，具体视型号而定。
• 有关电源和功耗的更多信息，请参阅贴在产品上的标签额定值。
• 该标签系在电视背面。（在某些型号上，该标签位于端子防尘盖内侧。）
• 电视及其附件的实际外观可能与本手册中的产品图像有所不同，具体视型号而定。
• 并非所有图纸都需要缩放。一些尺寸如有变更，恕不提前通知。安装电视之前，请参阅尺寸。对排版或印刷错误不负有责任。

中国能效标识
能效标准：GB24850-2020

规格型号	能效等级	克能效指数			被动特机功率(W)	被动特机功率(W)
HG50AT690UJXXZ		4	1.5	0	50
HG50AJ690YJXXZ		4	1.5	0	50
HG55AT690UJXXZ		4	1.5	0	50
HG55AJ690YJXXZ		4	1.5	0	50
HG65AT690UJXXZ		4	1.5	0	50
HG65AJ690YJXXZ		4	1.5	0	50
HG75AT690UJXXZ		4	1.5	0	50
HG75AJ690YJXXZ		4	1.5	0	50

减少功耗

电视关闭后即进入待机模式。处于待机模式时，电视还会继续消耗少量电源。为了减少功耗，请在长时间不打算使用电视时拔掉电源线。

#

1. 规格

型号	HG50A7690UJXXZ / HG50AJ690YJXXZ			HG55A7690UJXXZ / HG55AJ690YJXXZ
显示分辨率	3840 x 2160	3840	x 2160
可视图像对角线最小尺寸(厘米)(需沿屏幕表面测量对角)	125.7	138.7
音频最大输出功率	20 W	20 W
平均功率	77 W	85 W
尺寸(宽×高×深)不带支架带支架	约1116.8 x 644.2 x 59.9毫米约1116.8 x 719.1 x 250.2毫米			约1230.5 x 707.2 x 59.9毫米约1230.5 x 783.3 x 250.2毫米
重量不带支架带支架	约11.9千克约12.1千克			约14.3千克约14.6千克
型号	HG65A7690UJXXZ / HG65AJ690YJXXZ			HG75A7690UJXXZ / HG75AJ690YJXXZ
显示分辨率	3840 x 2160	3840	x 2160
可视图像对角线最小尺寸(厘米)(需沿屏幕表面测量对角)	163.9	189.2
音频最大输出功率	20 W	20 W
平均功率	119 W	145 W
尺寸(宽×高×深)不带支架带支架	约1449.4 x 830.3 x 59.9毫米约1449.4 x 906.6 x 282.1毫米			约1673.2 x 958.2 x 59.9毫米约1673.2 x 1047.9 x 341.1毫米
重量不带支架带支架	约21.1千克约21.4千克			约30.9千克约31.3千克

产品中有害物质的名称及含量

• 液晶电视

部件名称	有害物质
	铅(Pb)	汞(Hg)	镉(Cd)	六价铬(Cr(VI))	多溴联苯(PBB)	多溴二苯醚(PBDE)
印刷电路组件 x	○ ○ ○	○ ○
电缆组件 x	○ ○ ○	○ ○
塑料和聚合物部件	○ ○	○ ○ ○	○
金属部件 x	○ ○ ○	○ ○
液晶屏	x ○	○ ○ ○	○

本表格依据SJ/T11364的规定编制。
o: 表示该有害物质在该部件所有均质材料中的含量均在GB/T 26572 规定的限量要求以下
x: 表示该有害物质至少在该部件的某一均质材料中的含量超出 GB/T 26572 规定的限量要求。
本表表示本机器内含有的有害物质情报，部品别有害物质情报是由供应商提供的情报和内部检查结果为基础制作的。部分部品含有的有害物质在目前技术水准条件下是不可能替代的，三星电子为了做到可以替代正不懈地努力着。

我们承诺：-5年内提供可更换部件
- 接收消费者寄回或送回的报废产品。
具体地址请拨打：
400-810-5858（收费）进行咨询。
注意：消费者承担邮寄，快递等相关费用。
环境保护期限适用条件
环境温度：0 \~ 40 度
环境湿度：10% \~ 80%

环境条件	工作温度	10^ C 至 40^ C( 50^ F. 至 104^ F)
	工作温度	10% 至 80%, 无凝结
	存放温度	- 20^ C 至 45^ C( -4^ F. 至 113^ F)
	存放湿度	5% 至 95%, 无凝结
亮度		≥slant 200cd/m^2
对比度		≥slant 200 : 1
色度可视角	水平	≥slant 60^
	垂直	≥slant 60^
亮度可视角	水平	≥slant 70^
	垂直	≥slant 60^
静态清晰度	水平(标清)	≥slant 450 线
	垂直(标清)	≥slant 450 线
	水平(标清)	≥slant 720 线
	垂直(标清)	≥slant 720 线
色域覆盖率		≥slant 28%
执行标准(依据实际的生产企业适用对应的执行标准,生产企业的具体信息请参阅外包装箱标签)		Samsung Electronics HCMC CE Complex Co., Ltd.: Q/11SC 0001-2021 液晶电视技术规范SAMSUNG MEXICANA, S.A. de C.V.: Q/11SC 0001-2021 液晶电视技术规范

7. 许可

DOLBY AUDIO

HDMI、HDMI高清晰度多媒体接口以及HDMI标志是HDMI Licensing Administrator, Inc. 在美国和其他国家的商标或注册商标。

开源许可证声明

有关适用于本产品的开放资源，请访问以下网页：(https://opensource.samsung.com)

三星全球服务网

如果您对三星产品有任何咨询或建议，请联系三星服务中心。400-810-5858

www.samsung.com/cn/support

生产者(制造商)：三星（中国）投资有限公司

地址：北京市朝阳区景辉街31号院1号楼-6至57层101内23层、25层

* 各型号的实际生产企业不同, 生产企业的具体信息请参阅外包装箱标签

© 2021 Samsung Electronics Co., Ltd. 保留所有权利。

©
