BRUGSANVISNING 8900 REG Dormakaba
| INS NO. 08279452 1 | PAGE | Rev. 10/10 | Always consult DORMA's web site for latest template at www.dorma-usa.com or call 1-800-523-8483. | |||

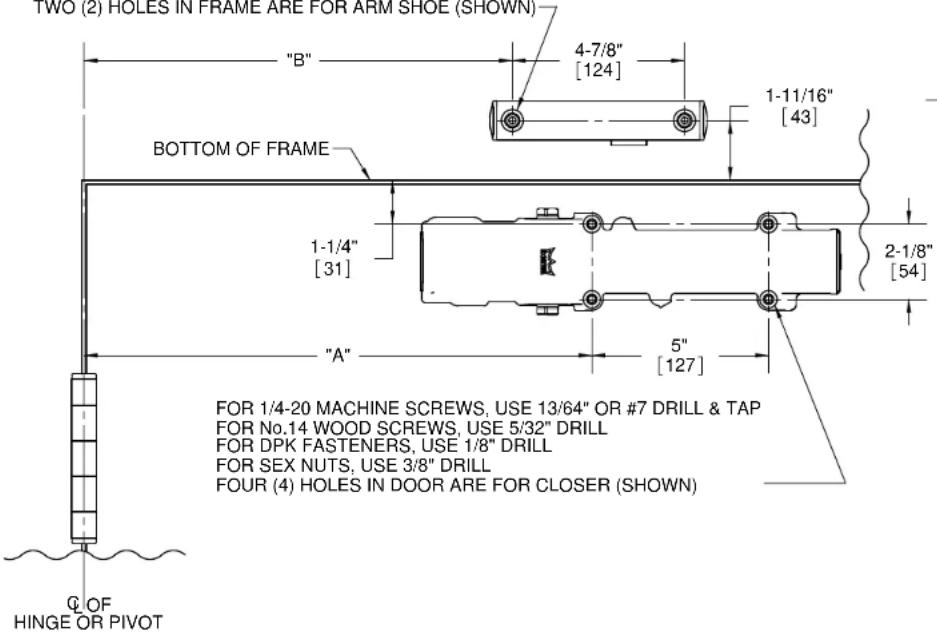

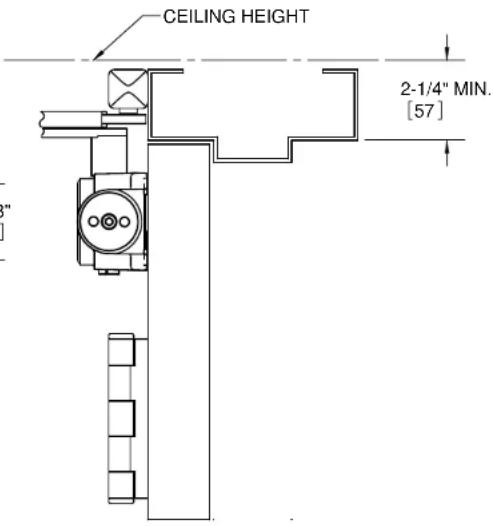

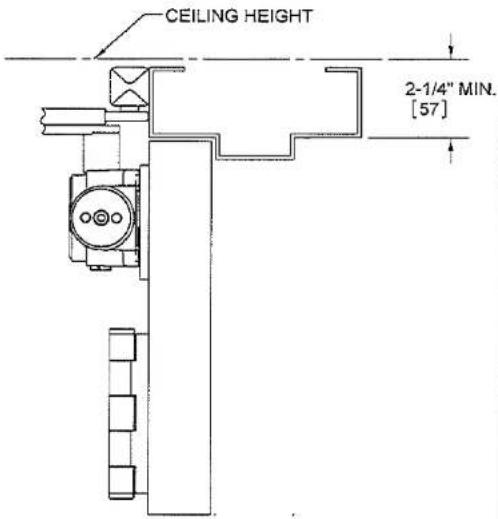

NOTES:1) DO NOT SCALE THIS DRAWING2) DIMENSIONS ARE IN INCHES / [MM]3) RIGHT HAND DOOR IS SHOWN4) CAUTION: SEX NUTS ARE REQUIRED FOR ATTACHMENT OF COMPONENTS TO UNREINFORCED DOORS AND TO WOOD OR PLASTIC FACE COMPOSITE TYPE FIRE DOORS, UNLESS AN ALTERNATIVE METHOD IS IDENTIFIED IN THE INDIVIDUAL DOOR MANUFACTURER'S LISTINGS.5) OPTIONAL DPK FASTENERS (DPK86) FOR STEEL DOOR & FRAME ONLY.FOR 1/4-20 MACHINE SCREWS, USE 13/64" OR #7 DRILL & TAP FOR No.14 WOOD SCREWS, USE 5/32" DRILL FOR DPK FASTENERS, USE 1/8" DRILL  | ANGLE OF CUSHION | DIMENSION "A" (CLOSER) | DIMENSION "B" (ARM SHOE) | |||
| 80° - 85° | 14-1/4" [362] | 12-1/4" [311] | ||||
| 85° - 90° | 13-5/8" [346] | 11-5/8" [295] | ||||
| 95° - 100° | 12-3/4" [324] | 10-3/4" [273] | ||||
| 105° - 110° | 12" [305] | 10" [254] | ||||
| ANGLE OF CUSHION | DIMENSION "A" (CLOSER) | DIMENSION "B" (ARM SHOE) |
| 80° - 85° | 14-1/4"[362] | 12-1/4"[311] |
| 85° - 90° | 13-5/8"[346] | 11-5/8"[295] |
| 95° - 100° | 12-3/4"[324] | 10-3/4"[273] |
| 105° - 110° | 12"[305] | 10"[254] |
 | ||
| ||
|
| ANGLE OF CUSHION | DIMENSION "A" (BACK PLATE) | DIMENSION "B" (ARM SHOE) |
| 80° - 85° | 12-1/2"[318] | 12-1/4"[311] |
| 85° - 90° | 11-7/8"[302] | 11-5/8"[295] |
| 95° - 100° | 11"[279] | 10-3/4"[273] |
| 101° - 110° | 10-1/4"[260] | 10"[254] |
